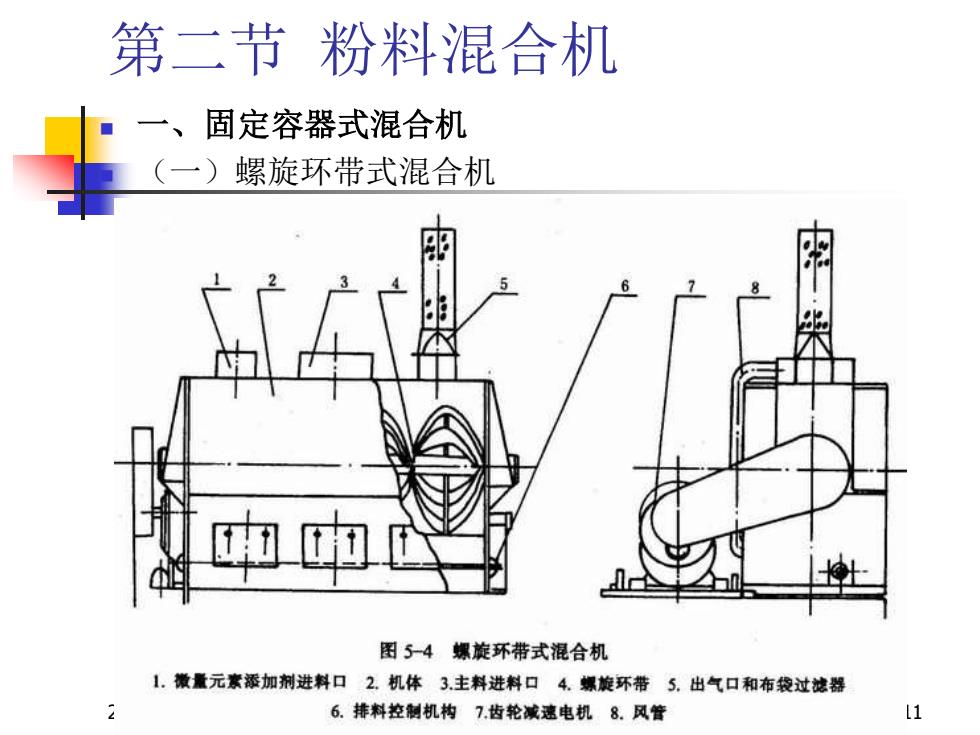

2024/11/1 混合与均质机械 11 第二节 粉料混合机 ◼ 一、固定容器式混合机 ◼ （一）螺旋环带式混合机
2024/11/1 混合与均质机械 11 第二节 粉料混合机 ◼ 一、固定容器式混合机 ◼ （一）螺旋环带式混合机

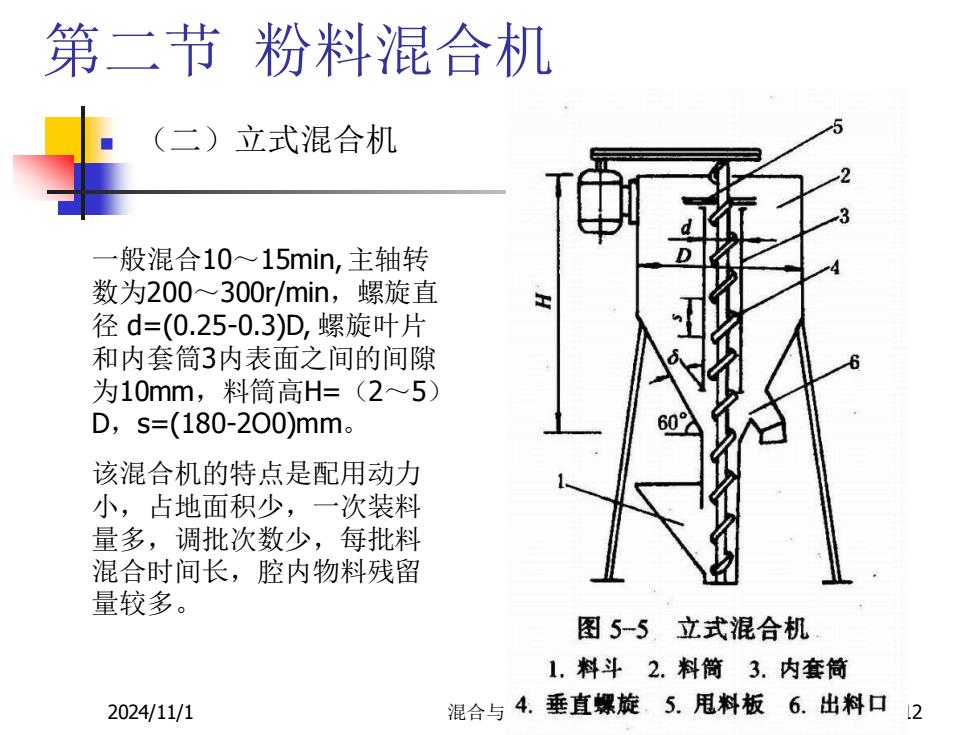

2024/11/1 混合与均质机械 12 第二节 粉料混合机 ◼ （二）立式混合机 一般混合10～15min,主轴转 数为200～300r/min，螺旋直 径 d=(0.25-0.3)D, 螺旋叶片 和内套筒3内表面之间的间隙 为10mm，料筒高H=（2～5） D，s=(180-2O0)mm。 该混合机的特点是配用动力 小，占地面积少，一次装料 量多，调批次数少，每批料 混合时间长，腔内物料残留 量较多
2024/11/1 混合与均质机械 12 第二节 粉料混合机 ◼ （二）立式混合机 一般混合10～15min,主轴转 数为200～300r/min，螺旋直 径 d=(0.25-0.3)D, 螺旋叶片 和内套筒3内表面之间的间隙 为10mm，料筒高H=（2～5） D，s=(180-2O0)mm。 该混合机的特点是配用动力 小，占地面积少，一次装料 量多，调批次数少，每批料 混合时间长，腔内物料残留 量较多
2024/11/1 混合与均质机械 13 第二节 粉料混合机 ◼ （三）立式行星式混合机(又 名那塔式混合机 ) ◼ 摇臂带动混合螺旋以2～ 6r/min绕中心轴旋转，同时， 螺旋又以60～100r/min的速 度自转。 ◼ 在机壳外壁可以加水套以加 热或冷却腔内物料。混合需 用时间为：小容量混合机2～ 4min，大容量混合机8～ 10min
2024/11/1 混合与均质机械 13 第二节 粉料混合机 ◼ （三）立式行星式混合机(又 名那塔式混合机 ) ◼ 摇臂带动混合螺旋以2～ 6r/min绕中心轴旋转，同时， 螺旋又以60～100r/min的速 度自转。 ◼ 在机壳外壁可以加水套以加 热或冷却腔内物料。混合需 用时间为：小容量混合机2～ 4min，大容量混合机8～ 10min
2024/11/1 混合与均质机械 14 第二节 粉料混合机 ◼ 二、回转容器式混合机 ◼ 这类混合机的共同特点是容器内没有搅拌工作部 件、容器内的物料随着容器旋转方向自下而上依 靠物料本身的重力翻转运动以达到均匀混合的目 的。所以容器的回转速度不能太高，否则会因离 心力过大，物料紧贴容器内壁固定不动，将严重 影响混合质量。正常工作时，物料在容器内应发 生涡流运动
2024/11/1 混合与均质机械 14 第二节 粉料混合机 ◼ 二、回转容器式混合机 ◼ 这类混合机的共同特点是容器内没有搅拌工作部 件、容器内的物料随着容器旋转方向自下而上依 靠物料本身的重力翻转运动以达到均匀混合的目 的。所以容器的回转速度不能太高，否则会因离 心力过大，物料紧贴容器内壁固定不动，将严重 影响混合质量。正常工作时，物料在容器内应发 生涡流运动
2024/11/1 混合与均质机械 15 第二节 粉料混合机 ◼ （－）水平回转筒式和斜z回转筒式混合机 ◼ 装料量：30％ 转速：40～100r/min 装料量：60％
2024/11/1 混合与均质机械 15 第二节 粉料混合机 ◼ （－）水平回转筒式和斜z回转筒式混合机 ◼ 装料量：30％ 转速：40～100r/min 装料量：60％
