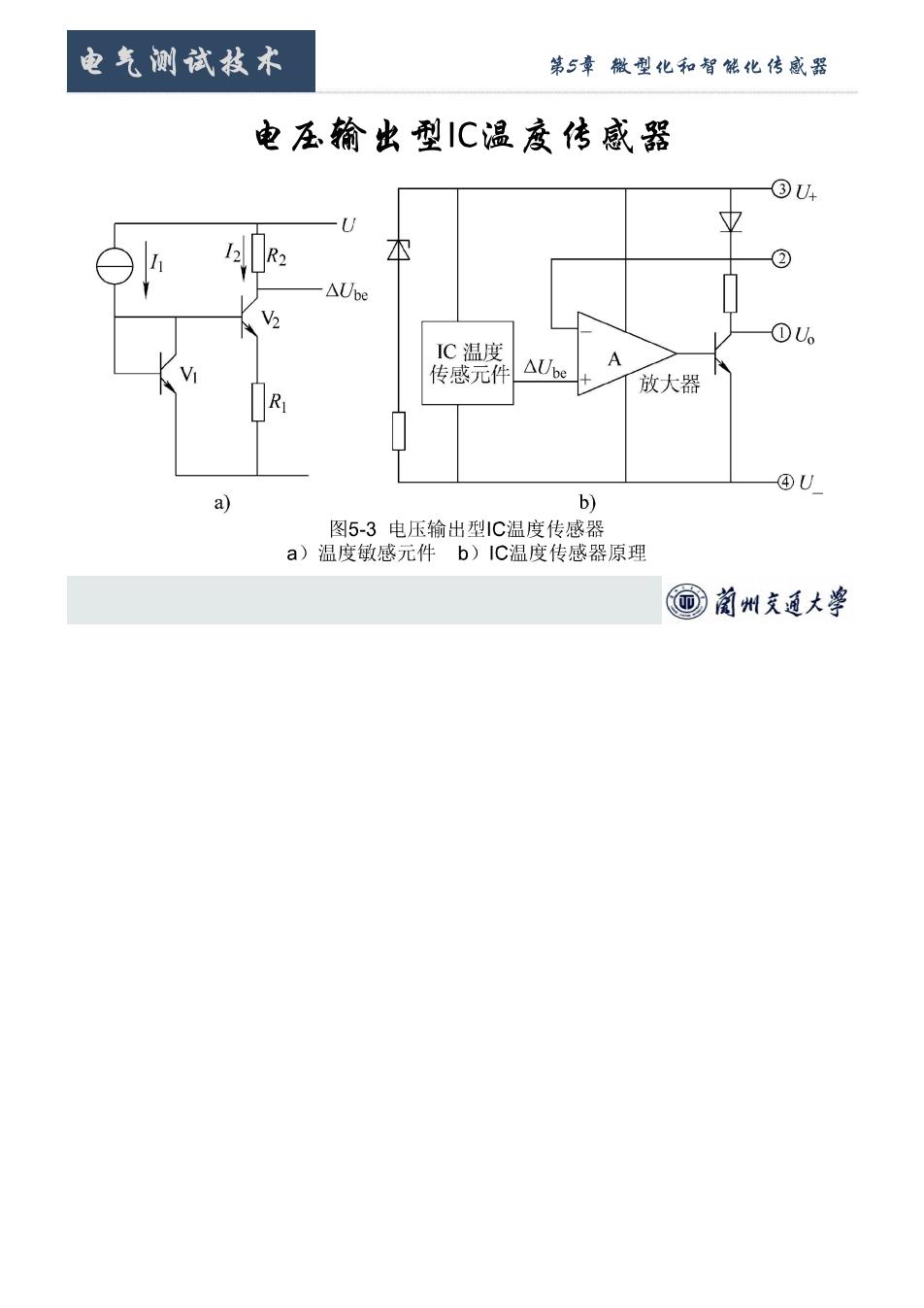

电气测试技术 第5章微型化和智幅化传威器 电在输出型IC温度传感器 ③U4 -U 12R2 ①6 IC温度 A 传感心件 放大器 R ④U b) 图5-3电压输出型1C温度传感器 a)温度敏感元件b)IC温度传感器原理 同菌州文通大￥

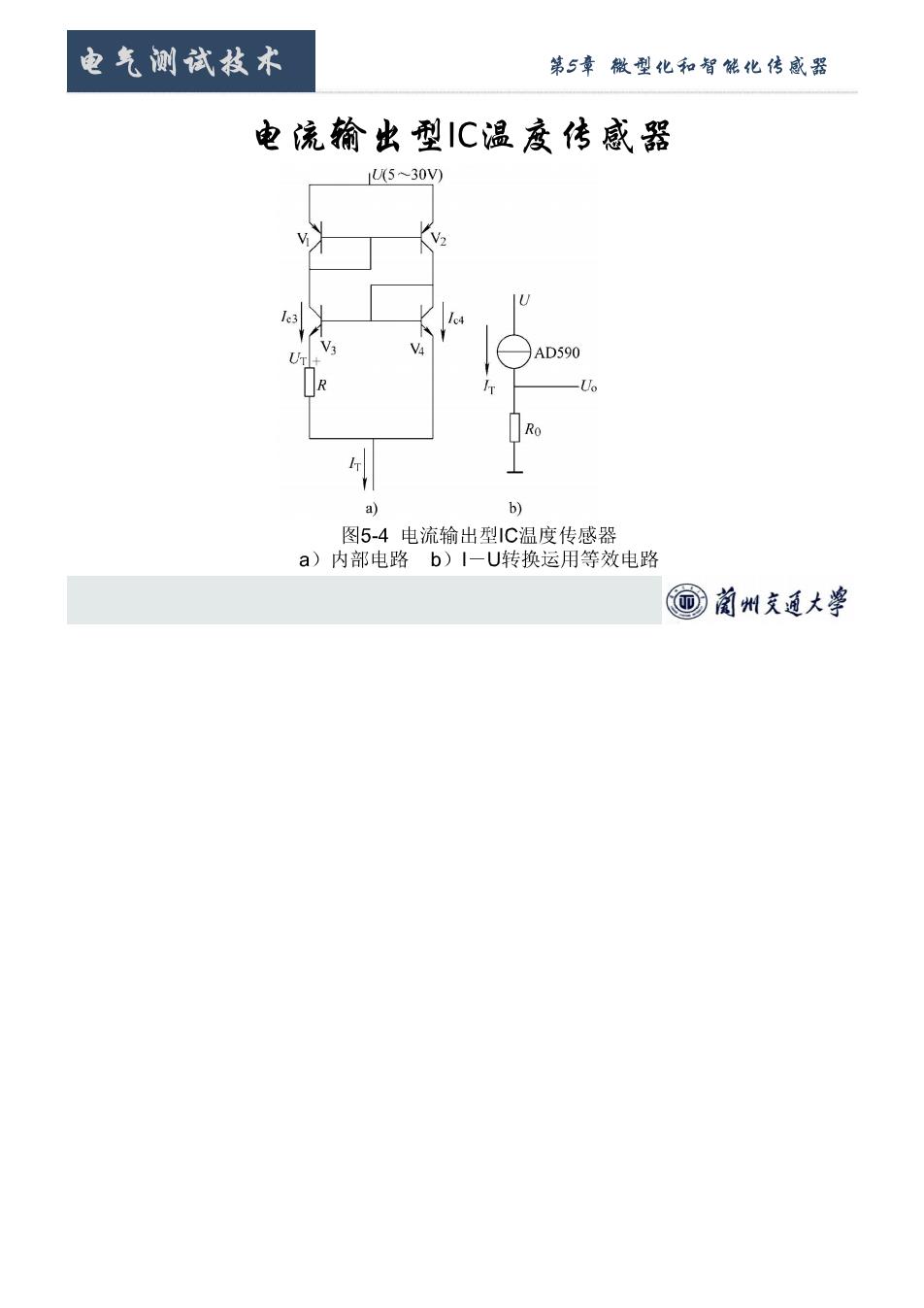

电气测试技水 第5章截型化和智候化传威器 电流输出型IC温度传感器 a) 图5-4电流输出型IC温度传感器 a)内部电路b)1一U转换运用等效电路 回前州克通大￥

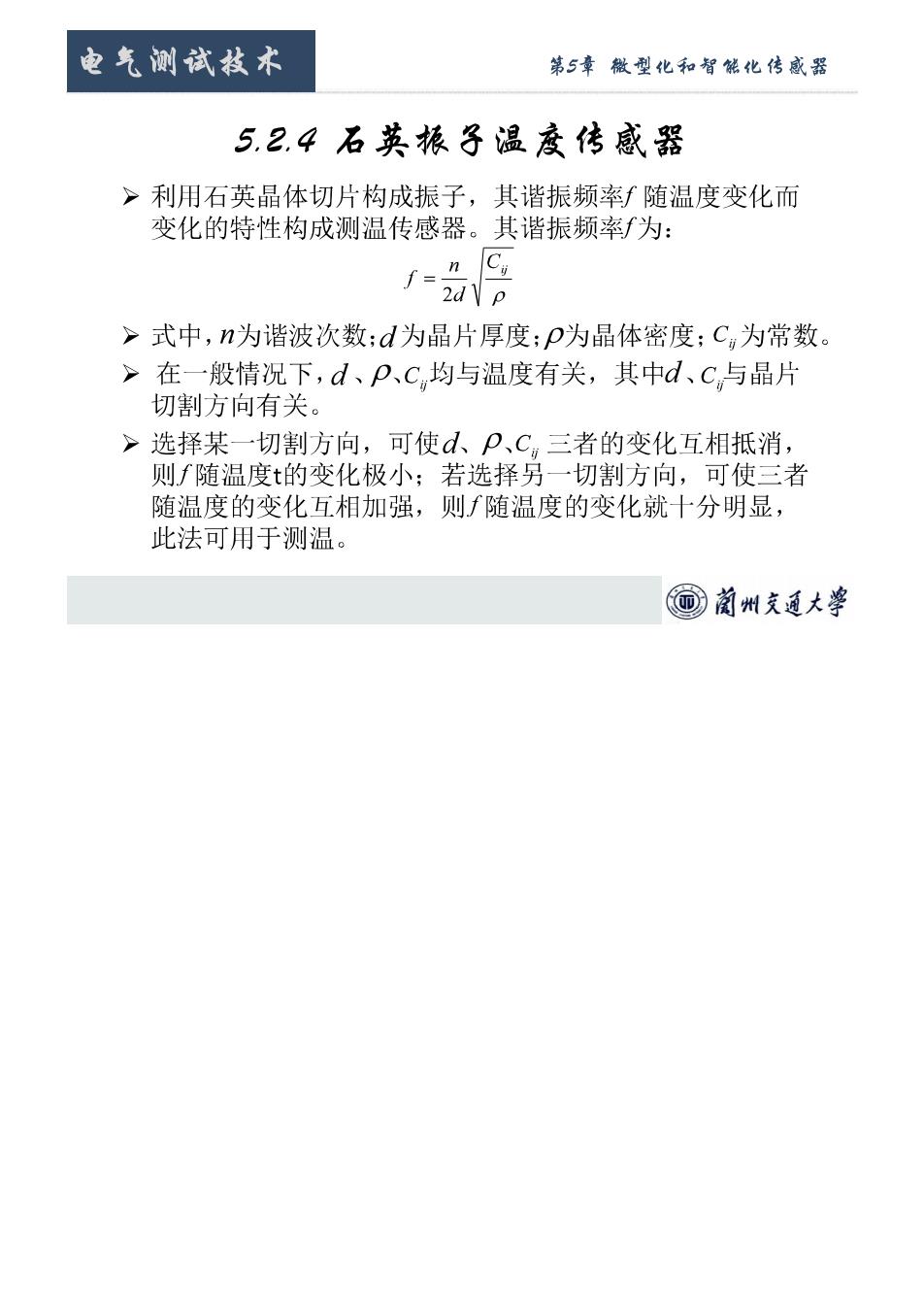

电气测试技术 第5章微型化和智能化传威器 5,2.4石英振子温度传感器 >利用石英晶体切片构成振子，其谐振频率∫随温度变化而 变化的特性构成测温传感器。其谐振频率∫为： >式中，n为谐波次数：d为晶片厚度；p为晶体密度：C,为常数 >在一般情况下，d、PC,均与温度有关，其中d、C,与晶片 切割方向有关。 >选择某一切割方向，可使d、P、C三者的变化互相抵消， 则f随温度t的变化极小：若选择另一切割方向，可使三者 随温度的变化互相加强，则∫随温度的变化就十分明显， 此法可用于测温。 同菌州克通大￥
电气测试技术 第5章截型化和智幅化传威器 >频率与温度之间的关系为： f,=f1+a(t-1o)+B(t-to)2+y(t-t)3](5-11) 式中，/，、分别为温度。时的振荡频率；a、B、y分别为一 次、二次、三次频率温度系数。 >由式(5-11)可见，选择某一切割方向切下的晶片，能 使a、B、”随温度变化引起频率的变化量相互抵消，即温 度变化后，f仍等于孔，故此方向切下的晶片可作为频率基 准源的振子，如石英晶体振荡器的振子。但是，也可选择 另一切割方向，使B、y随温度的变化几乎为零，而为最 大，那么，式(5-11)可写成 厂=f1+at-to】=f+fa△1=f。+k,△1(5-12) 式中，k为频率系数A1=1-t。 >由上式可见，，与成线性关系。用于测温元件的石英振子 是按LC方向切割的。 @前州克通大￥
电气测试技术 第5章微型化和智“化传威器 5,25微型温度传感器应用实例 ·具有温度自动补偿的红外测温仪 本测温仪采用LN-206P或IRA001S热释电传感器，该传感器 在调牛业的场凉光7u3下T优 左1山米但具古畅响灵敏 度可： 坡测物 体发被测物 D 图见 s放大器月 E 度补偿器 图5-5传感器与测温仪组成框图 1一调制盘2-传感器3-电动机4一温度补偿二极管 同菌州文通大￥
