半同步通信协议 e》 时钟周期 总线传输周期 Tw Tw 时钟 REQ (就绪) 地址 主设备 读命令 数据 从设备 ACK 回答
半同步通信协议

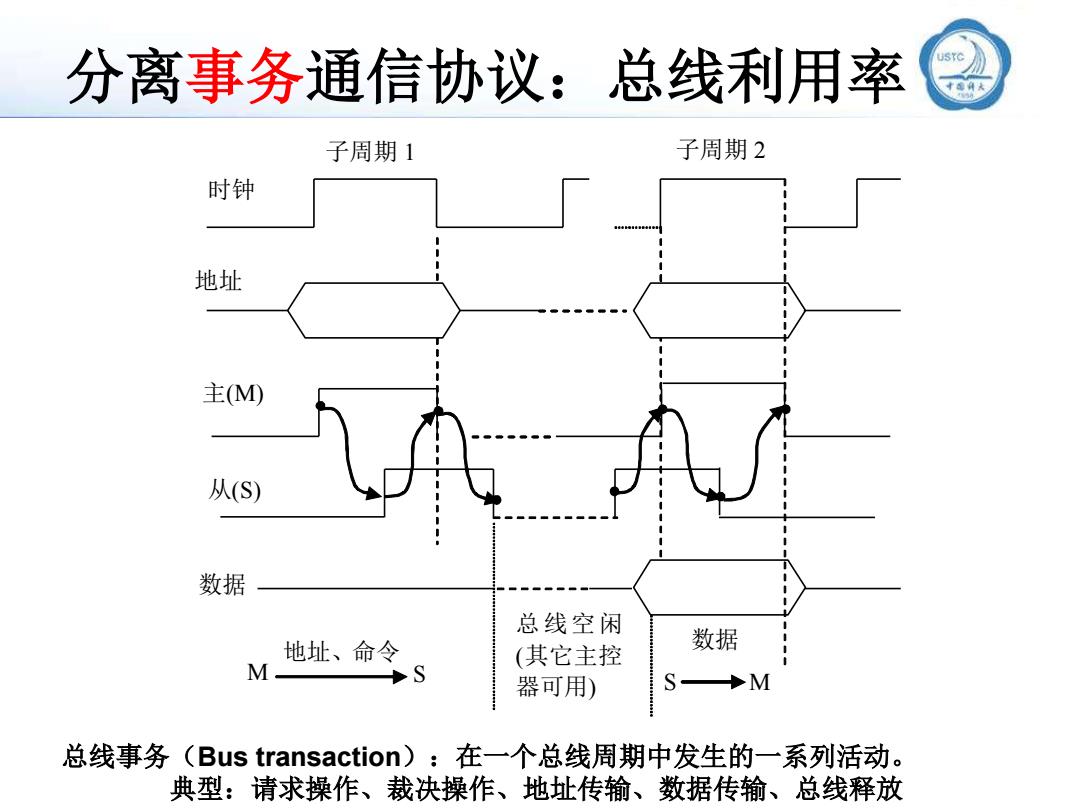

分离事务通信协议：总线利用率 STC 子周期1 子周期2 时钟 地址 主(M) 从(S) 数据 总线空闲 地址、命令 (其它主控 数据 M S 器可用) S-M 总线事务(Bus transaction):在一个总线周期中发生的一系列活动。 典型：请求操作、裁决操作、地址传输、数据传输、总线释放
主(M) 地址 数据 S M 总线空闲 (其它主控 器可用) 地址、命令 M S 数据 从(S) 时钟 子周期 1 子周期 2 分离事务通信协议：总线利用率 总线事务（Bus transaction）：在一个总线周期中发生的一系列活动。 典型：请求操作、裁决操作、地址传输、数据传输、总线释放

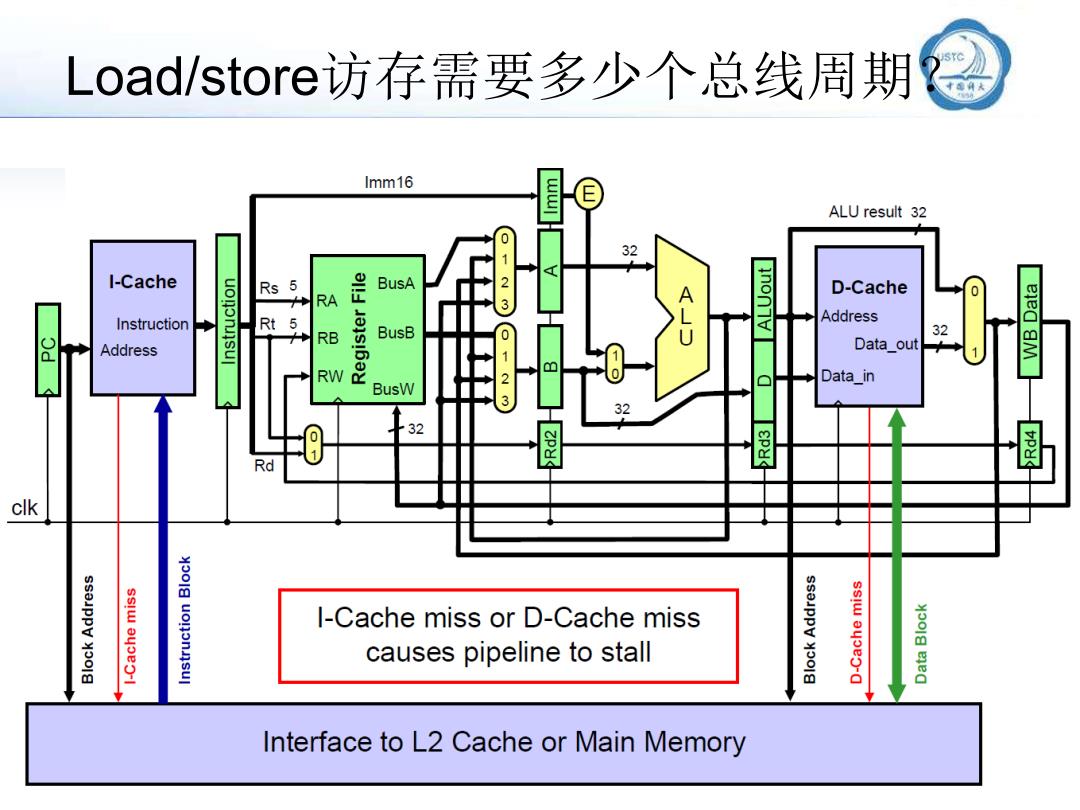

Load/store访存需要多少个总线周期 STC Imm16 EE E ALU result 32 32 I-Cache Rs BusA D-Cache RA 0123 4- Instruction Rt 5 inon7 Address RB BusB 32 Address Data_out RW 23 Data_in BusW 32 01 32 Rd clk I-Cache miss or D-Cache miss causes pipeline to stall Interface to L2 Cache or Main Memory
Load/store访存需要多少个总线周期？
总线数据传输方式（物理层） 》 ·总线传输方式 数子数据 (a)NRZ码 一串行总线、并行总线 NR/编码的 同步时钟 ·传输一字节使用的信道数 (b)曼彻博特端码 -串行、并行传输 (c)差分曼彻斯行 编码 ·串并转换问题 数据编码方式 结点A 结点B 数据传输模式 网络层 P数据报 P数据损 数据 装入 取出 -单字节传输 链路层 物理层 1010..0110 1010..011 -突发传输 链路
总线数据传输方式(物理层) • 总线传输方式 – 串行总线、并行总线 • 传输一字节使用的信道数 – 串行、并行传输 • 串并转换问题 • 数据编码方式 • 数据传输模式 – 单字节传输 – 突发传输

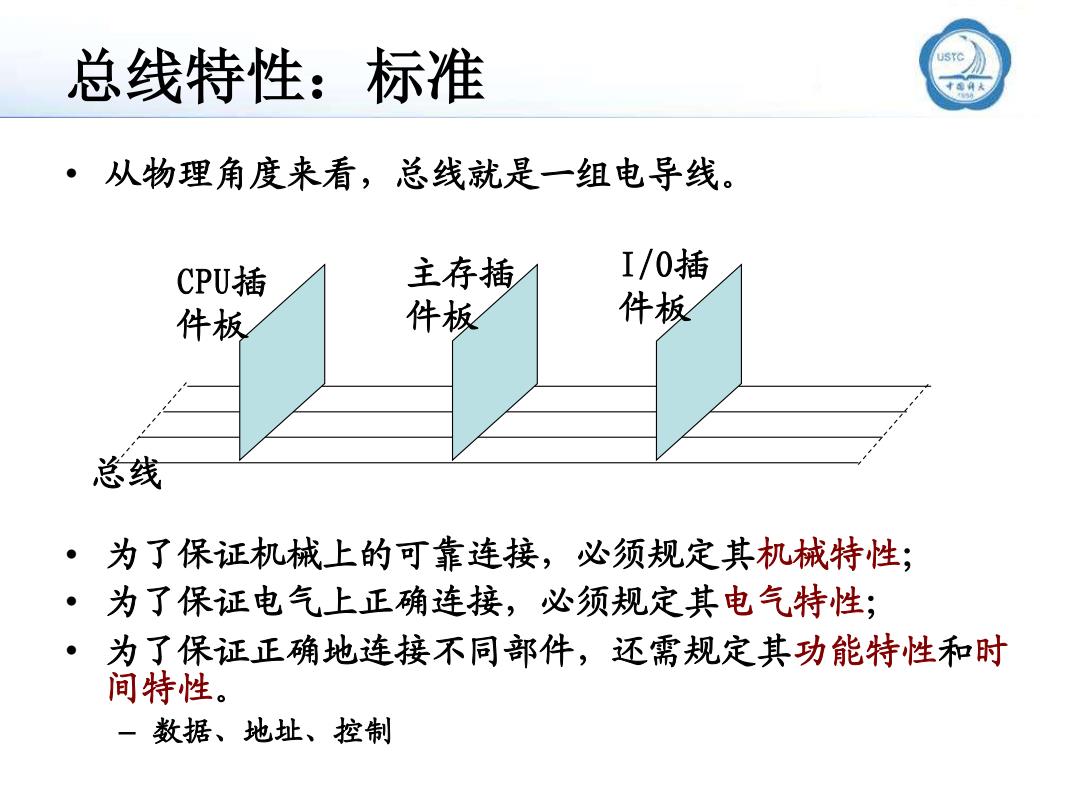

总线特性：标准 ·从物理角度来看，总线就是一组电导线。 CPU插 主存插 I/0插 件板 件板 件板 总线 ·为了保证机械上的可靠连接，必须规定其机械特性； 为了保证电气上正确连接，必须规定其电气特性； 为了保证正确地连接不同部件，还需规定其功能特性和时 间特性。 一数据、地址、控制
总线特性：标准 • 从物理角度来看，总线就是一组电导线。 • 为了保证机械上的可靠连接，必须规定其机械特性； • 为了保证电气上正确连接，必须规定其电气特性； • 为了保证正确地连接不同部件，还需规定其功能特性和时 间特性。 – 数据、地址、控制 CPU插 件板 主存插 件板 I/O插 件板 总线
