总线 ·定义：连接多个部件的传输线 地址总线 一数据、地址、控制（状态，命令) 数据总线 CPU 总线的关键特征：多设备共享的传输线。 主存储器 Read 主设备master:任意时刻只能有一个设 write 备向总线发送信息 ready ·系统瓶颈 控制总线 一 从设备slave:多个部件可以同时从总线 连接其它外围设备 接受相同的信息 ·广播式 ·总线拓扑：单总线，多总线（层次化） 总线周期： BR1 BR2 一数据传输过程 Master I Arbiter circuit Master 2 一 同步方式 BG1 BG2 总线仲裁 Bus -单/多master系统 -集中式，分布式（CAN)) 总线标准 IO device 1 I/O device n
总线 • 定义：连接多个部件的传输线 – 数据、地址、控制（状态，命令） • 总线的关键特征：多设备共享的传输线。 – 主设备master：任意时刻只能有一个设 备向总线发送信息 • 系统瓶颈 – 从设备slave：多个部件可以同时从总线 接受相同的信息 • 广播式 • 总线拓扑：单总线，多总线（层次化） • 总线周期： – 数据传输过程 – 同步方式 • 总线仲裁 – 单/多master系统 – 集中式，分布式（CAN）） • 总线标准

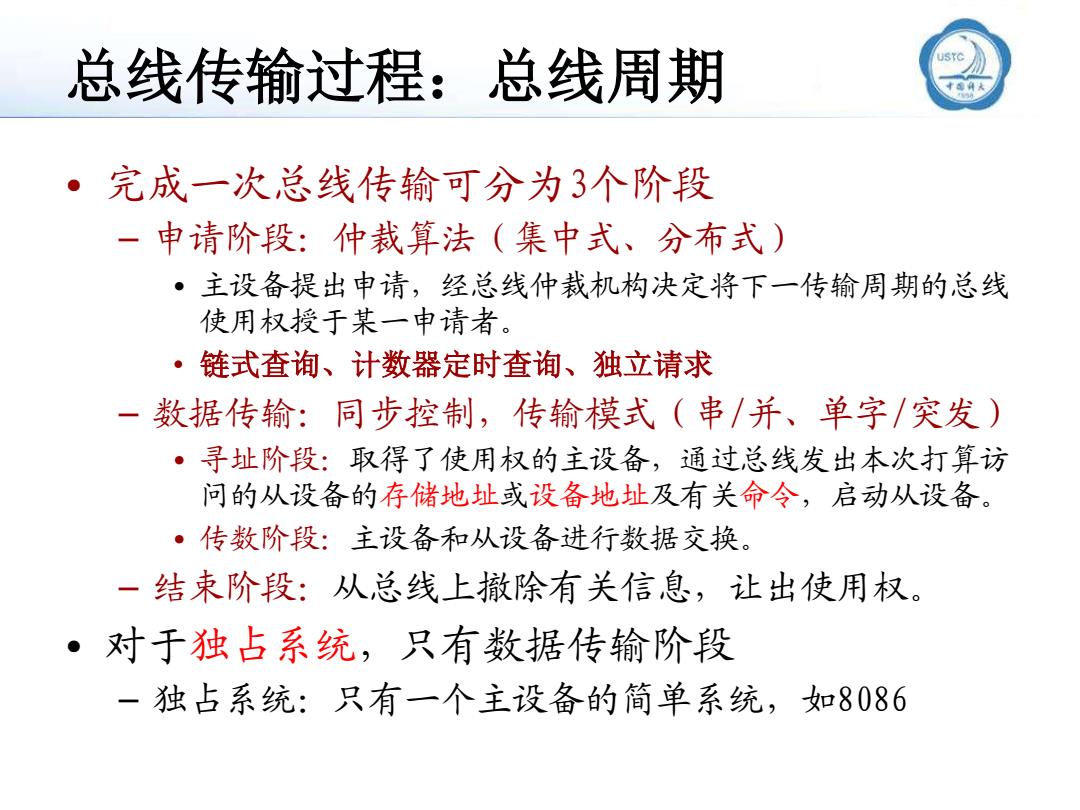

总线传输过程：总线周期 ·完成一次总线传输可分为3个阶段 一申请阶段：仲裁算法（集中式、分布式） ·主设备提出申请，经总线仲裁机构决定将下一传输周期的总线 使用权授于某一申请者。 ·链式查询、计数器定时查询、独立请求 数据传输：同步控制，传输模式（串/并、单字/突发） ·寻址阶段：取得了使用权的主设备，通过总线发出本次打算访 问的从设备的存储地址或设备地址及有关命令，启动从设备。 ·传数阶段：主设备和从设备进行数据交换。 - 结束阶段：从总线上撤除有关信息，让出使用权。 ·对于独占系统，只有数据传输阶段 一独占系统：只有一个主设备的简单系统，如8086
总线传输过程：总线周期 • 完成一次总线传输可分为3个阶段 – 申请阶段：仲裁算法（集中式、分布式） • 主设备提出申请，经总线仲裁机构决定将下一传输周期的总线 使用权授于某一申请者。 • 链式查询、计数器定时查询、独立请求 – 数据传输：同步控制，传输模式（串/并、单字/突发） • 寻址阶段：取得了使用权的主设备，通过总线发出本次打算访 问的从设备的存储地址或设备地址及有关命令，启动从设备。 • 传数阶段：主设备和从设备进行数据交换。 – 结束阶段：从总线上撤除有关信息，让出使用权。 • 对于独占系统，只有数据传输阶段 – 独占系统：只有一个主设备的简单系统，如8086

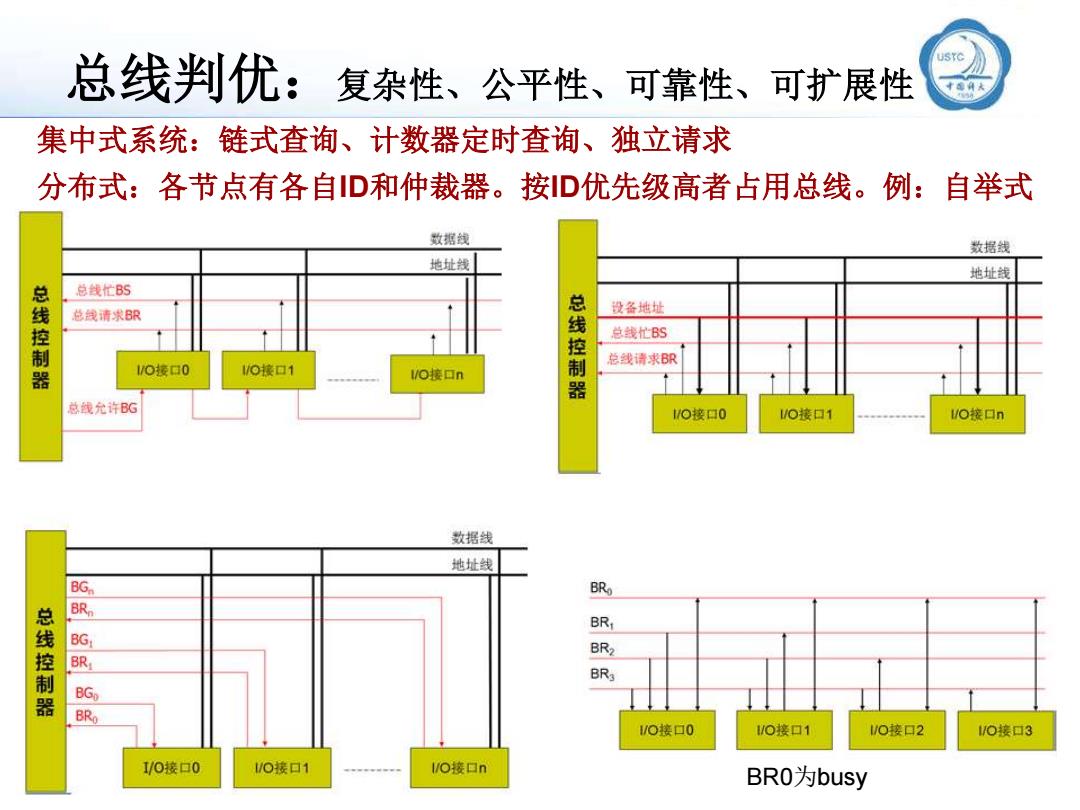

总线判优：复杂性、公平性、可靠性、可扩展性 集中式系统：链式查询、计数器定时查询、独立请求 分布式：各节点有各自D和仲裁器。按D优先级高者占用总线。例：自举式 数据线 数据线 地址线 地址线 总 总线忙BS 总线请米BR 设备地址 控制 线控 总线忙BS 总线请求BR /o接口0 /O接口1 o接口n 器 总线允许BG 1/O接日0 /O接日1 /O接口n 数据线 地址线 BGn BRo 总线控制 BR BR: BR2 BR3 BGo BRo 1/O接口0 /O接口1 1/O接口2 1/O接口3 1/0接口0 /O接口1 /O接口n BRO为busy
总线判优：复杂性、公平性、可靠性、可扩展性 集中式系统：链式查询、计数器定时查询、独立请求 分布式：各节点有各自ID和仲裁器。按ID优先级高者占用总线。例：自举式 BR0为busy
总线通信控制：同步通信方式 USTC 。 通信双方由统一时标控制数据传送称为同步通信。 - 时标通常由CPU的总线控制部件发出，送到总线上的所有部件； - 也可以由每个部件各自的时序发生器发出，但是必须有总线控制 部件发出的时钟信号对它们进行同步。 总线读周期 ·对于读命令，其传输周 期为： T:主模块发地址 时钟 T2:主模块发读命令 ● T3:从模块提供数据 地址 T4:主模块撤销读命令 读命令 ·仲裁？ ·写操作时序图？ 数据 data
总线通信控制：同步通信方式 • 通信双方由统一时标控制数据传送称为同步通信。 –时标通常由CPU的总线控制部件发出，送到总线上的所有部件； –也可以由每个部件各自的时序发生器发出，但是必须有总线控制 部件发出的时钟信号对它们进行同步。 • 对于读命令，其传输周 期为： • T1：主模块发地址 • T2：主模块发读命令 • T3：从模块提供数据 • T4：主模块撤销读命令 • 仲裁？ • 写操作时序图？ 总线读周期 读命令 地址 data 数据 时钟 T1 T2 T3 T4
总线通信控制：异步通信方式 USTC ·没有公共的时钟，采用应答方式（握手） -主设备Request(MSYN),从设备响应Ack(SSYN); ·确认总线周期的开始和结束 读 一三种应答：不互锁，半互锁，全互锁 地址 -例：PCI半互锁 MSYN 数据 Req SSYN ACK 读/写 1/O 请求 CPU 接口 地址 应答 数据 不互锁方式 半互锁方式 全互锁方式
总线通信控制：异步通信方式 • 没有公共的时钟，采用应答方式（握手） – 主设备Request（MSYN），从设备响应Ack（SSYN）； • 确认总线周期的开始和结束 – 三种应答：不互锁，半互锁，全互锁 – 例：PCI半互锁
