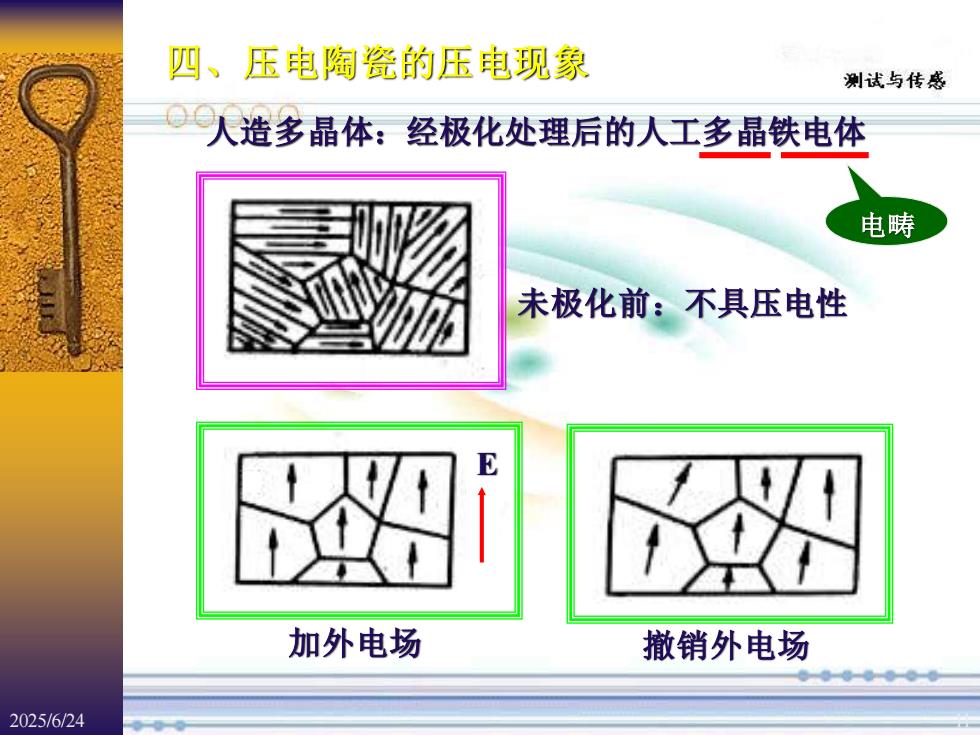

四、压电陶瓷的压电现象测试与传感人造多晶体：经极化处理后的人工多晶铁电体电畴未极化前：不具压电性E加外电场撤销外电场2025/6/24
2025/6/24 11 四、压电陶瓷的压电现象 人造多晶体：经极化处理后的人工多晶铁电体 电畴 未极化前：不具压电性 加外电场 撤销外电场 E
自由电荷自由电荷传感上上一-电极电极++++++++++束缚电荷束缚电荷+++++++十3++自由电荷自由电荷对外不呈极性加力F：放电现象电能机械能取消F：充电现象正压电效应：2025/6/24
2025/6/24 12 对外不呈极性 加力F：放电现象 取消F：充电现象 机械能 电能 正压电效应： q d F = • ij

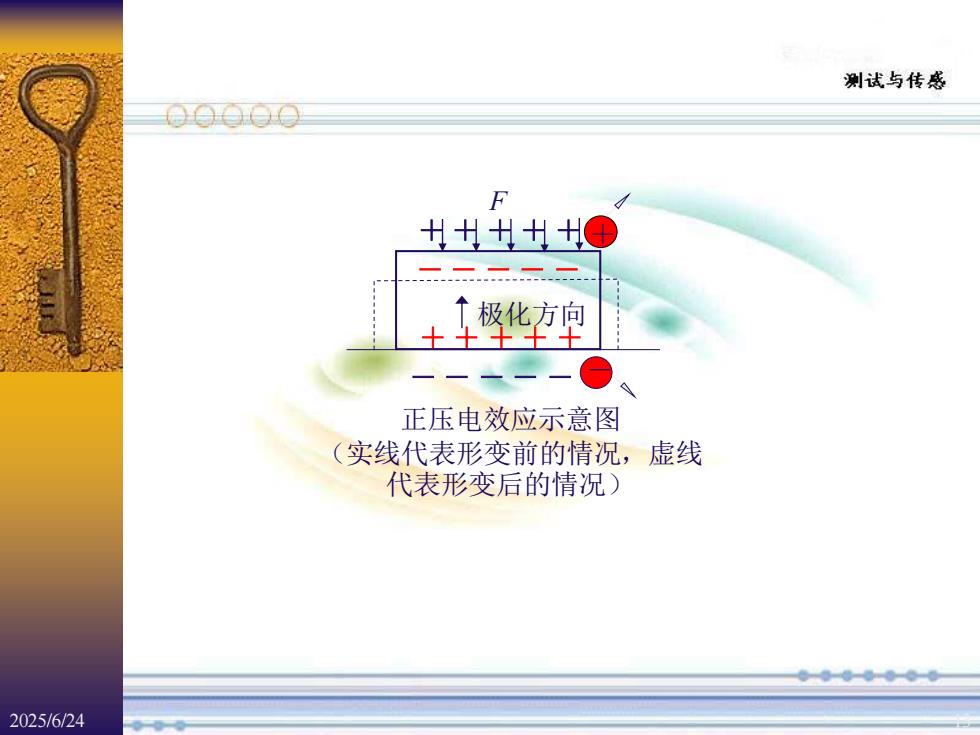

测试与传感eoaceF土土土土土工极化方向+++++正压电效应示意图（实线代表形变前的情况，虚线代表形变后的情况）2025/6/24
2025/6/24 13 － － － － － － － － － － 极化方向 正压电效应示意图 （实线代表形变前的情况，虚线 代表形变后的情况） F － ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋

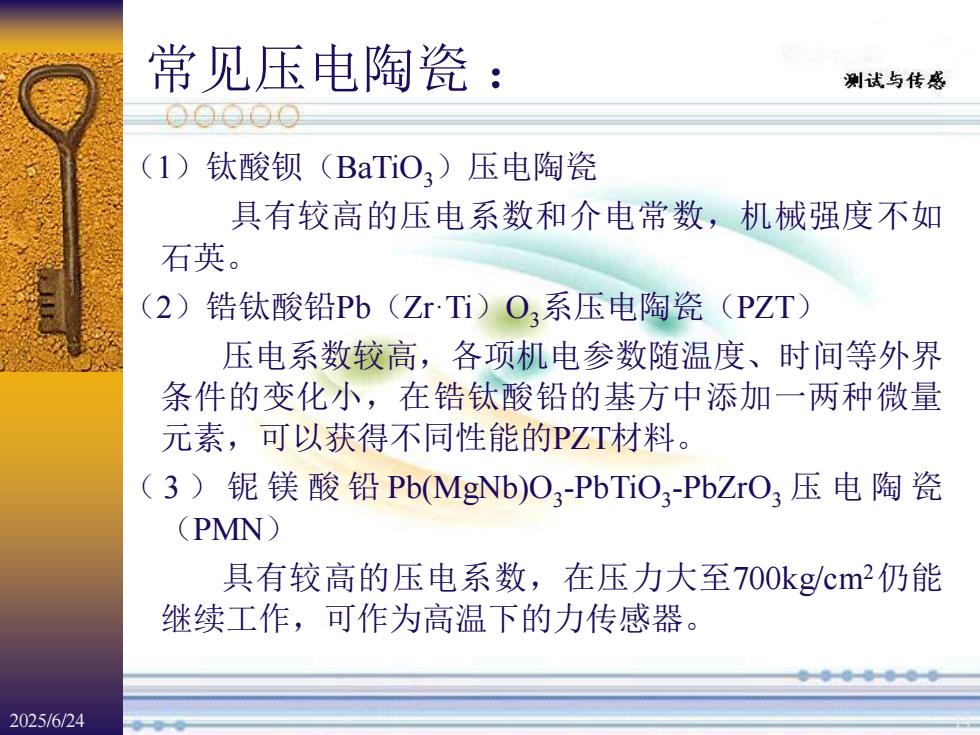

常见压电陶瓷：测试与传感Oe（1）钛酸钡（BaTiO）压电陶瓷具有较高的压电系数和介电常数，机械强度不如石英。（2）锆钛酸铅Pb（Zr·Ti）O,系压电陶瓷（PZT）压电系数较高，各项机电参数随温度、时间等外界条件的变化小，在锆钛酸铅的基方中添加一两种微量元素，可以获得不同性能的PZT材料。（3）锯镁酸铅Pb(MgNb)O,-PbTiO,-PbZrO压电陶瓷(PMN)具有较高的压电系数，在压力大至700kg/cm?仍能继续工作，可作为高温下的力传感器2025/6/24
2025/6/24 14 常见压电陶瓷 ： （1）钛酸钡（BaTiO3）压电陶瓷 具有较高的压电系数和介电常数，机械强度不如 石英。 （2）锆钛酸铅Pb（Zr·Ti）O3系压电陶瓷（PZT） 压电系数较高，各项机电参数随温度、时间等外界 条件的变化小，在锆钛酸铅的基方中添加一两种微量 元素，可以获得不同性能的PZT材料。 （ 3 ） 铌 镁 酸 铅 Pb(MgNb)O3 -PbTiO3 -PbZrO3 压 电 陶 瓷 （PMN） 具有较高的压电系数，在压力大至700kg/cm2仍能 继续工作，可作为高温下的力传感器

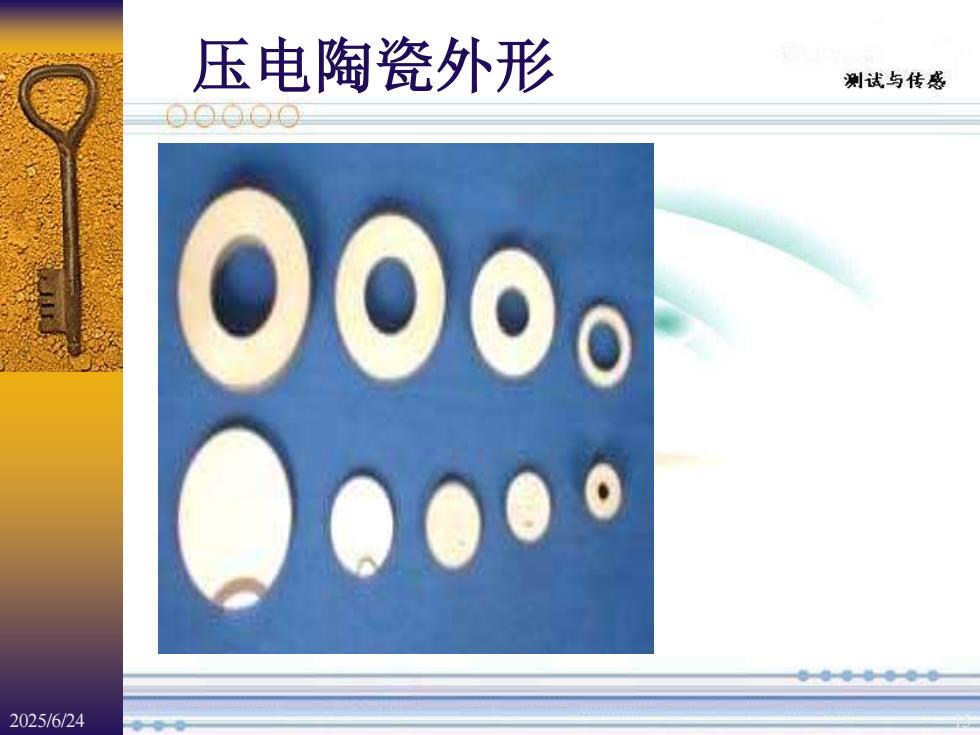

压电陶瓷外形测试与传感eee00002025/6/24
2025/6/24 15 压电陶瓷外形
