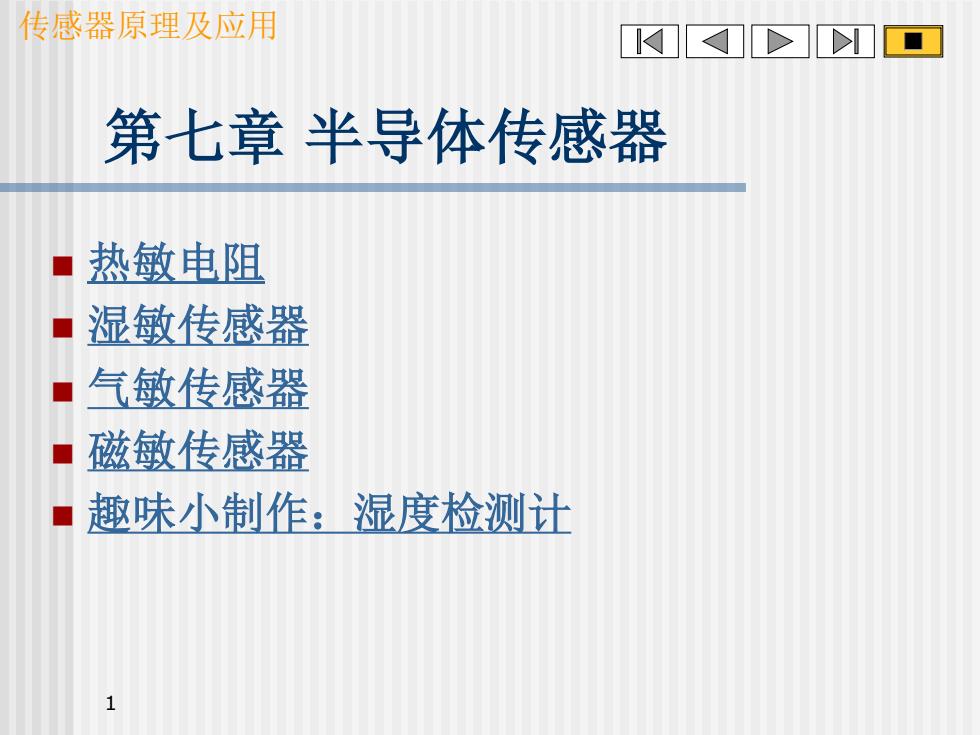

传感器原理及应用第七章半导体传感器热敏电阻湿敏传感器气敏传感器磁敏传感器趣味小制作：湿度检测计
传感器原理及应用 1 第七章 半导体传感器 ◼ 热敏电阻 ◼ 湿敏传感器 ◼ 气敏传感器 ◼ 磁敏传感器 ◼ 趣味小制作：湿度检测计

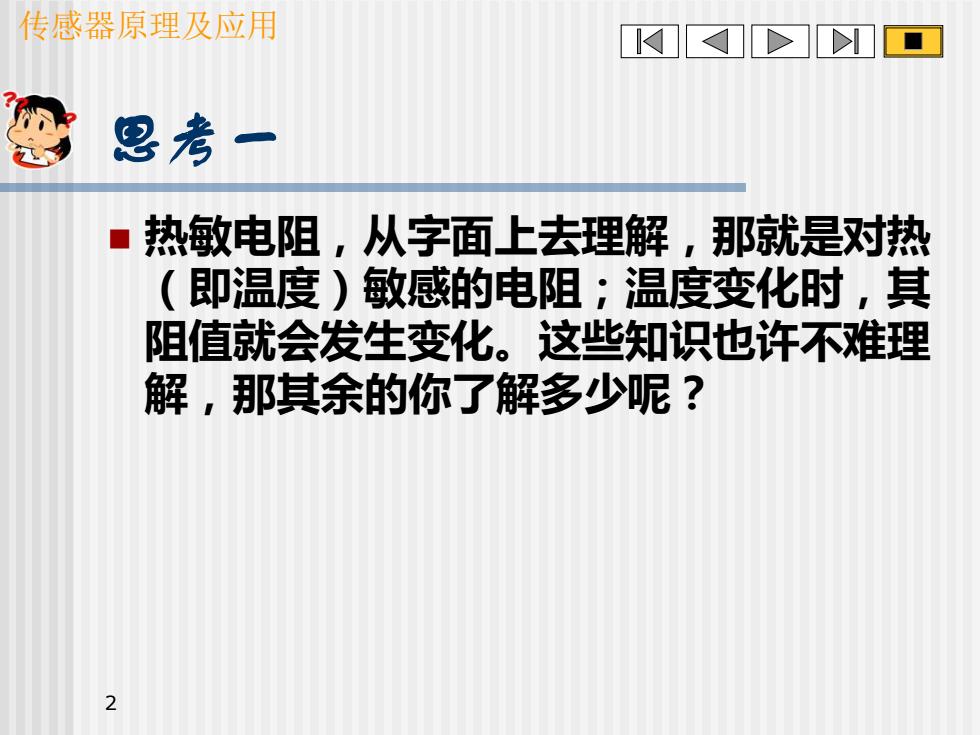

传感器原理及应用思考一热敏电阻从字面上去理解，那就是对热（即温度）敏感的电阻；温度变化时，其阻值就会发生变化。这些知识也许不难理解，那其余的你了解多少呢？2
传感器原理及应用 2 思考一 ◼ 热敏电阻，从字面上去理解，那就是对热 （即温度）敏感的电阻；温度变化时，其 阻值就会发生变化。这些知识也许不难理 解，那其余的你了解多少呢？

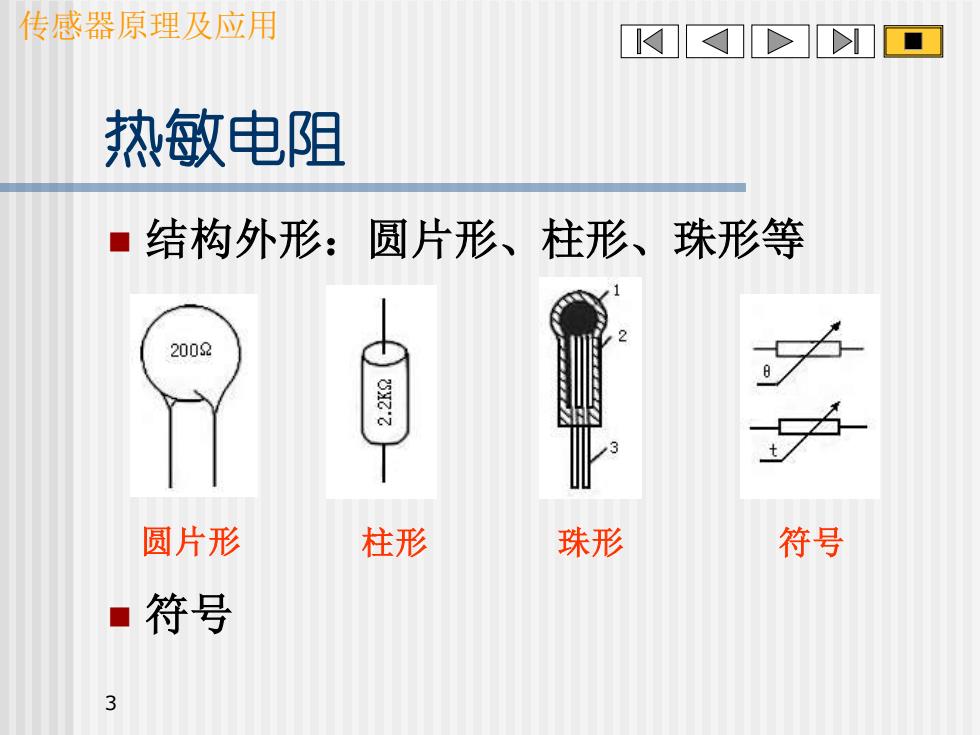

传感器原理及应用V热敏电阻结构外形：圆片形、柱形、珠形等22002符号圆片形柱形珠形符号3
传感器原理及应用 3 热敏电阻 ◼ 结构外形：圆片形、柱形、珠形等 ◼ 符号 圆片形 柱形 珠形 符号

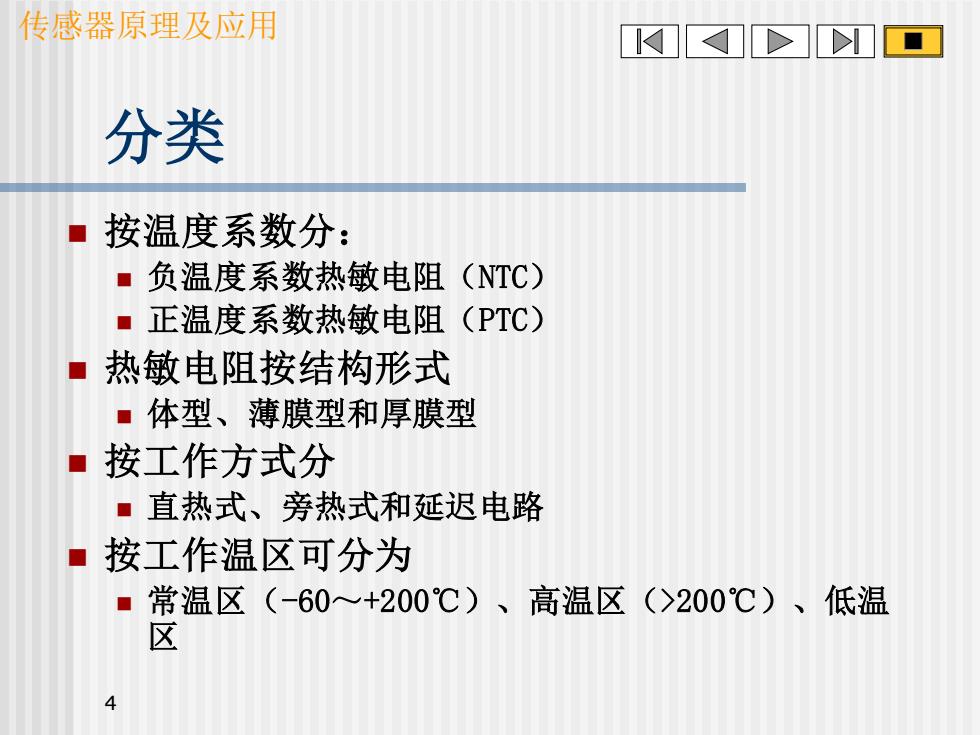

传感器原理及应用分类按温度系数分：■负温度系数热敏电阻（NTC)正温度系数热敏电阻(PTC)热敏电阻按结构形式体型、薄膜型和厚膜型按工作方式分直热式、旁热式和延迟电路按工作温区可分为常温区（-60～+200℃）、高温区（>200℃）、低温区4
传感器原理及应用 4 分类 ◼ 按温度系数分： ◼ 负温度系数热敏电阻（NTC） ◼ 正温度系数热敏电阻（PTC） ◼ 热敏电阻按结构形式 ◼ 体型、薄膜型和厚膜型 ◼ 按工作方式分 ◼ 直热式、旁热式和延迟电路 ◼ 按工作温区可分为 ◼ 常温区（-60～+200℃）、高温区（>200℃）、低温 区

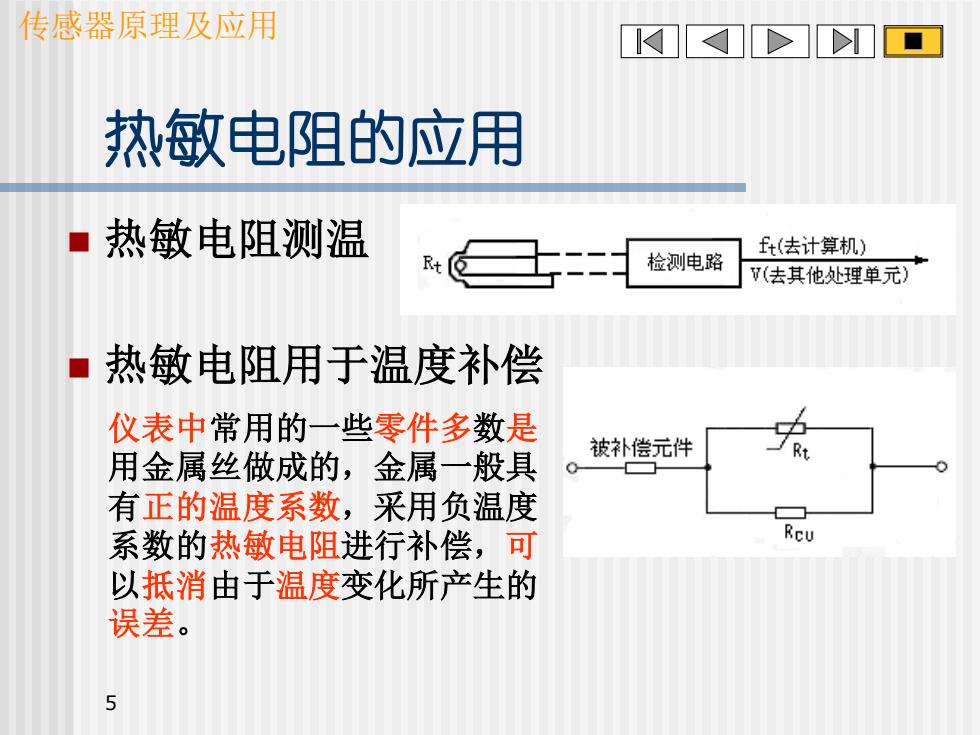

传感器原理及应用热敏电阻的应用热敏电阻测温ft（去计算机）检测电路RtV（去其他处理单元）热敏电阻用于温度补偿仪表中常用的一些零件多数是被补偿元件Rt用金属丝做成的，金属一般具.有正的温度系数，采用负温度Rcu系数的热敏电阻进行补偿，可以抵消由于温度变化所产生的误差。5
传感器原理及应用 5 热敏电阻的应用 ◼ 热敏电阻测温 ◼ 热敏电阻用于温度补偿 仪表中常用的一些零件多数是 用金属丝做成的，金属一般具 有正的温度系数，采用负温度 系数的热敏电阻进行补偿，可 以抵消由于温度变化所产生的 误差
