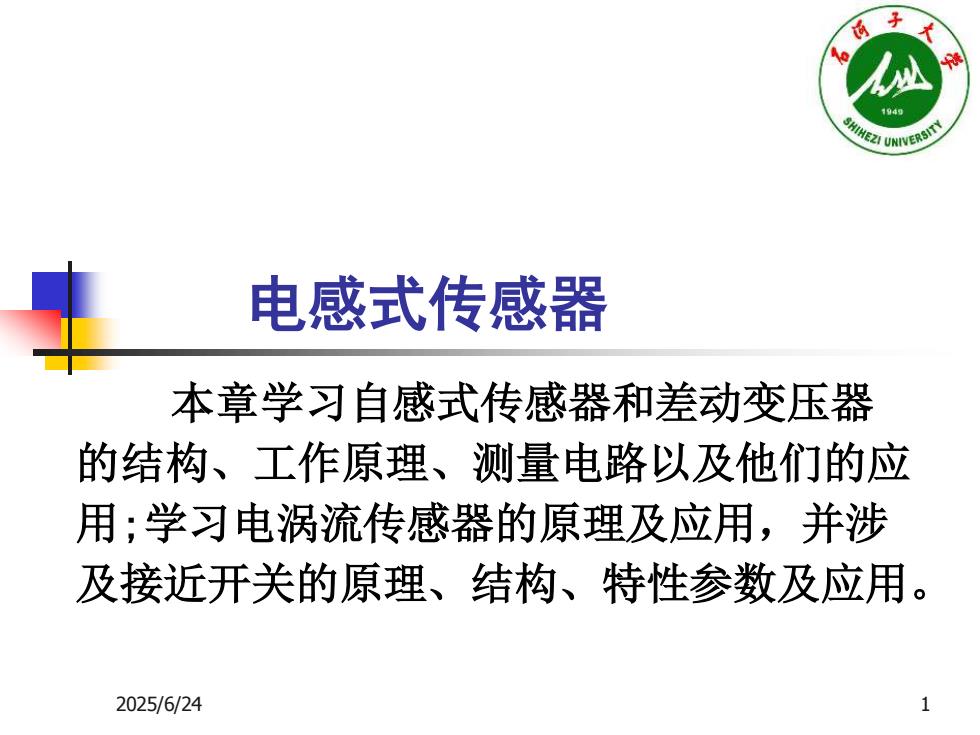

2025/6/24 1 电感式传感器 本章学习自感式传感器和差动变压器 的结构、工作原理、测量电路以及他们的应 用;学习电涡流传感器的原理及应用，并涉 及接近开关的原理、结构、特性参数及应用

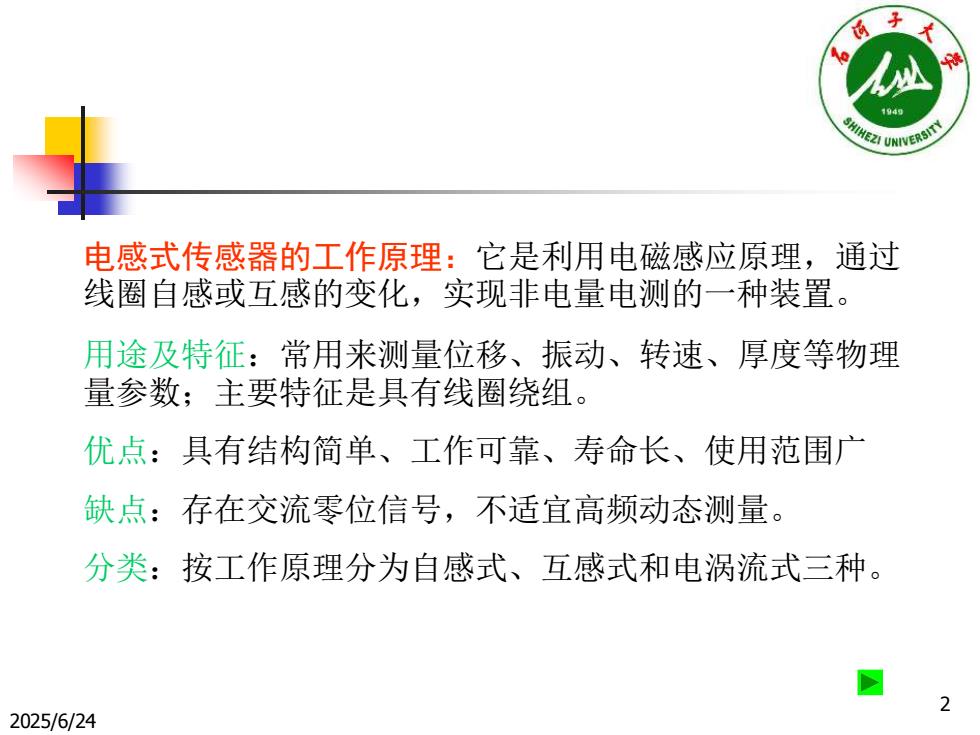

2025/6/24 2 电感式传感器的工作原理：它是利用电磁感应原理，通过 线圈自感或互感的变化，实现非电量电测的一种装置。 用途及特征：常用来测量位移、振动、转速、厚度等物理 量参数；主要特征是具有线圈绕组。 优点：具有结构简单、工作可靠、寿命长、使用范围广 缺点：存在交流零位信号，不适宜高频动态测量。 分类：按工作原理分为自感式、互感式和电涡流式三种

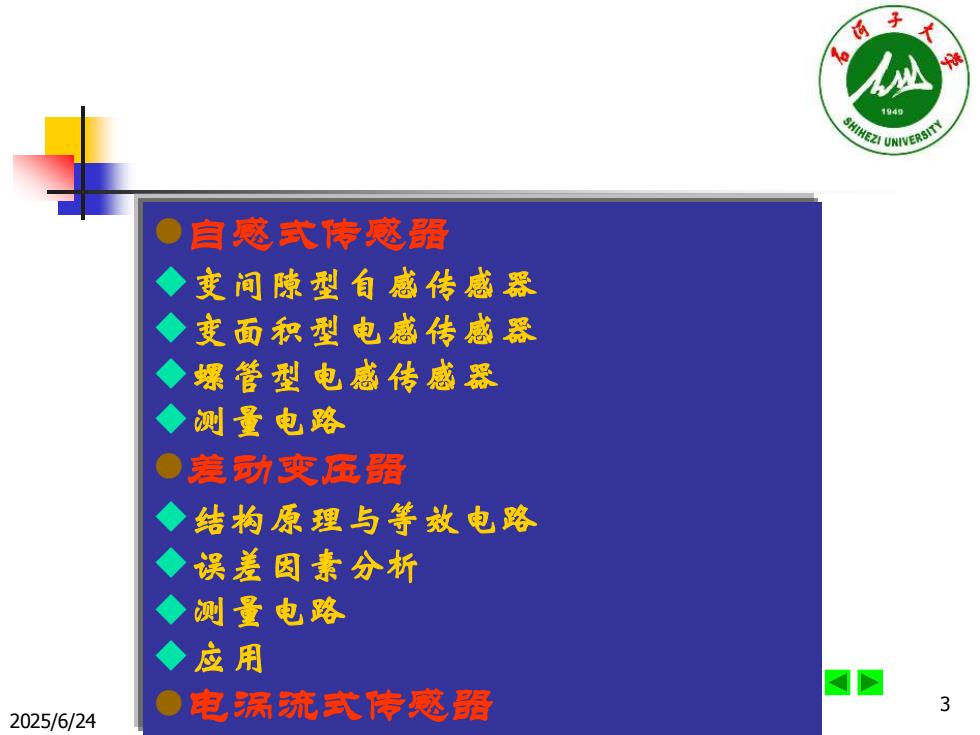

2025/6/24 3 ⚫自感式传感器 ◆变间隙型自感传感器 ◆变面积型电感传感器 ◆螺管型电感传感器 ◆测量电路 ⚫差动变压器 ◆结构原理与等效电路 ◆误差因素分析 ◆测量电路 ◆应用 ⚫电涡流式传感器

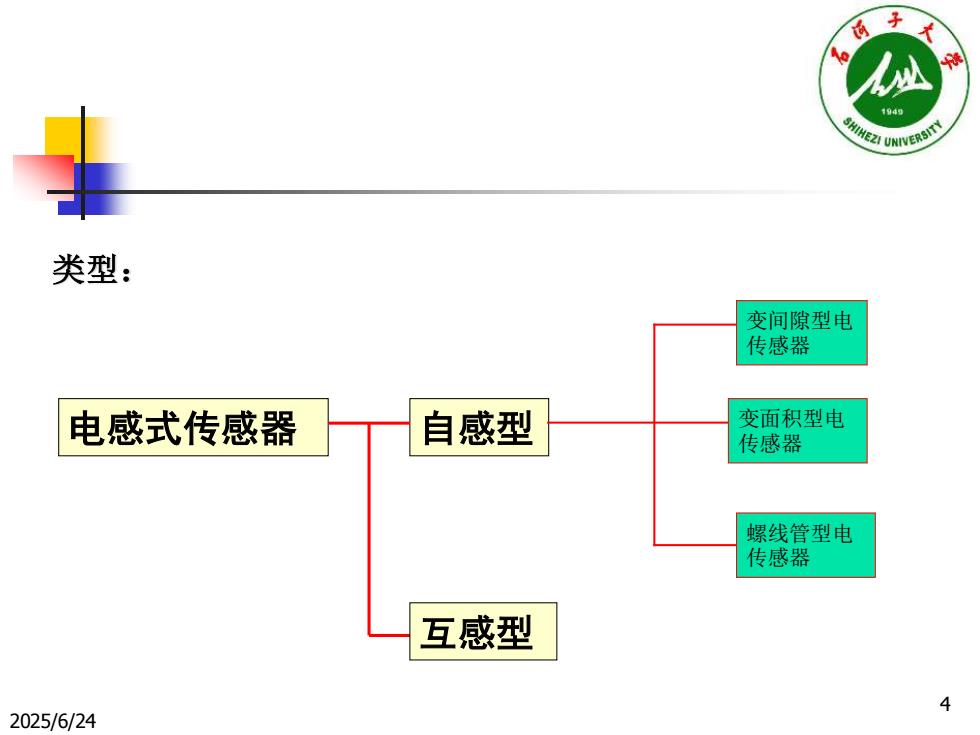

2025/6/24 4 类型： 电感式传感器 自感型 互感型 变面积型电 传感器 螺线管型电 传感器 变间隙型电 传感器

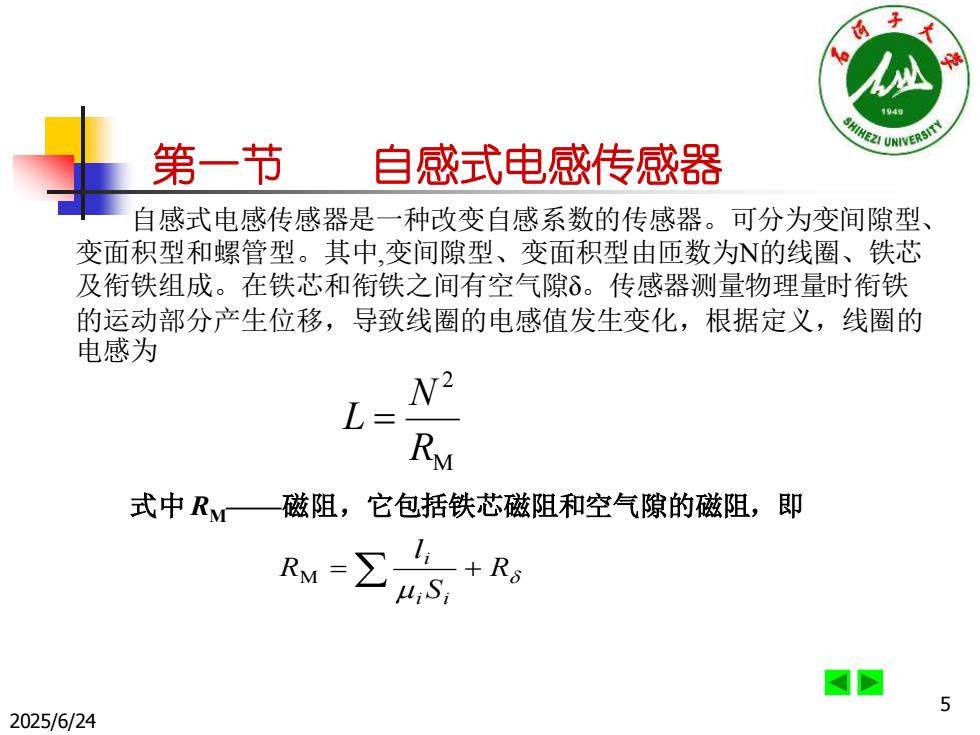

2025/6/24 5 第一节 自感式电感传感器 自感式电感传感器是一种改变自感系数的传感器。可分为变间隙型、 变面积型和螺管型。其中,变间隙型、变面积型由匝数为N的线圈、铁芯 及衔铁组成。在铁芯和衔铁之间有空气隙δ。传感器测量物理量时衔铁 的运动部分产生位移，导致线圈的电感值发生变化，根据定义，线圈的 电感为 M 2 R N L = 式中 RM——磁阻，它包括铁芯磁阻和空气隙的磁阻，即 R S l R i i i M = +
