石英晶体切片及封装感oace石英晶体薄片晶体毛片双面镀银并封装2025/6/24

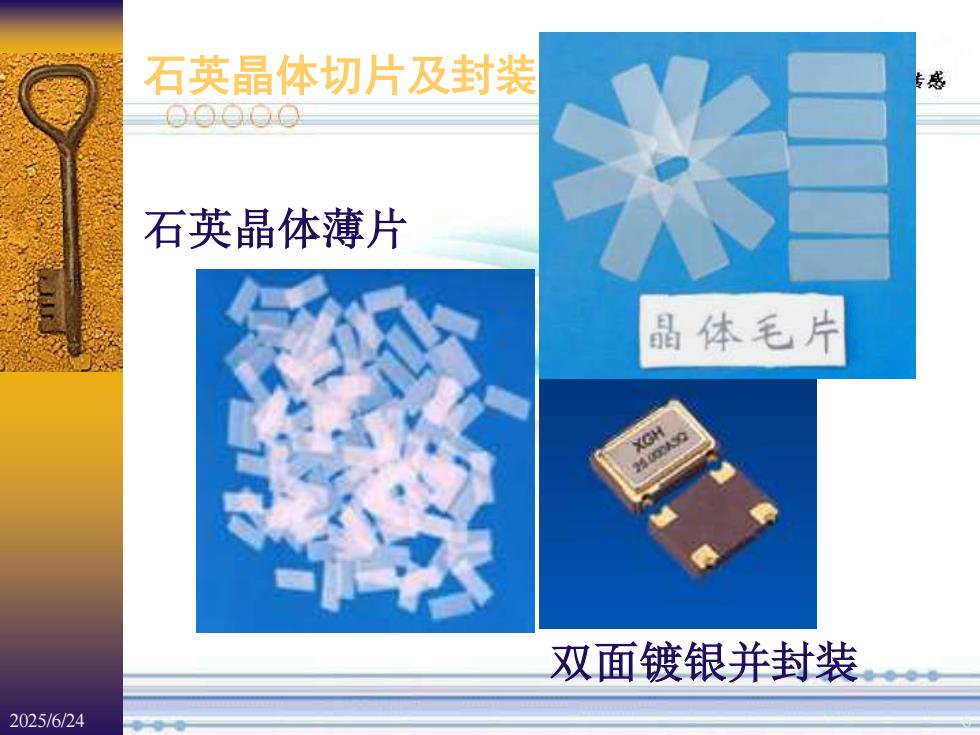

2025/6/24 6 石英晶体切片及封装 石英晶体薄片 双面镀银并封装
WLD27.000MHz（晶振）石英晶体振荡器R9C178501晶振BLBX792A9石英晶体在振荡电22h路中工作时，压电效应与逆压电效应交替作用R13从而产生稳定的振荡输出频率

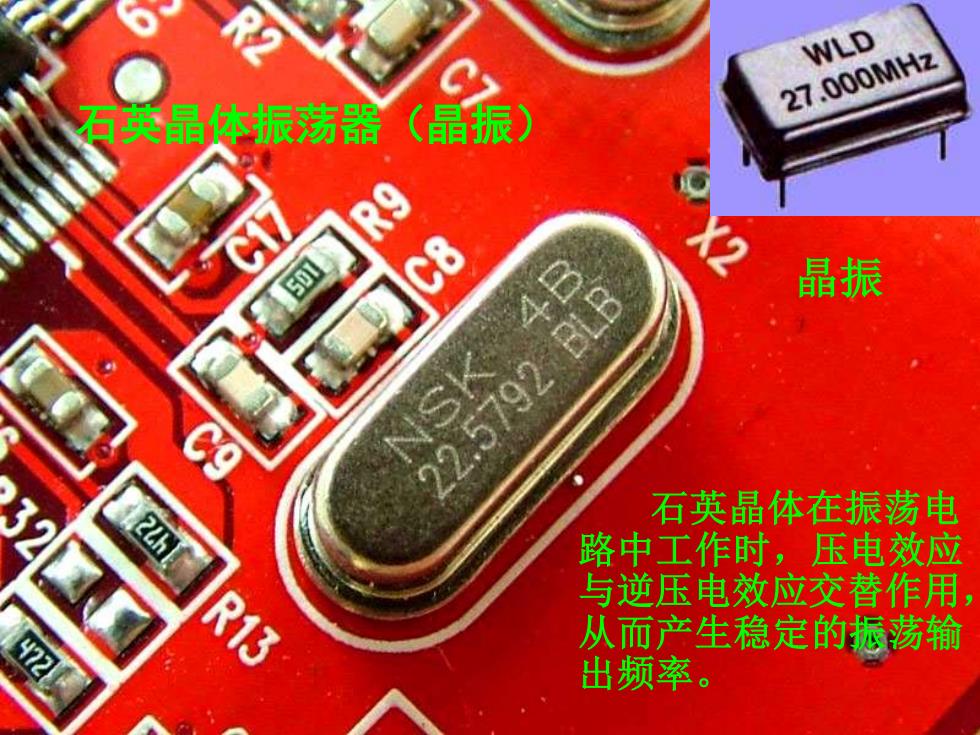

2025/6/24 7 石英晶体振荡器（晶振） 石英晶体在振荡电 路中工作时，压电效应 与逆压电效应交替作用， 从而产生稳定的振荡输 出频率。 晶振
三、石英晶体的压电特性测试与传感居里点573℃，六角晶系结构石英O光轴电轴机械轴2025/6/24
2025/6/24 8 三、石英晶体的压电特性 石英 居里点573℃，六角晶系结构 光轴 电轴 机械轴
2测试与传感A当在电轴方向施加作用力时，在与电轴x垂直的平面上将产生电荷，其大L小为qx = di1 Fx式中：d—x方，向受力的压电系数；y中中十中一作用力F(b)(a)晶片上电荷极性与受力方向的关系2025/6/24

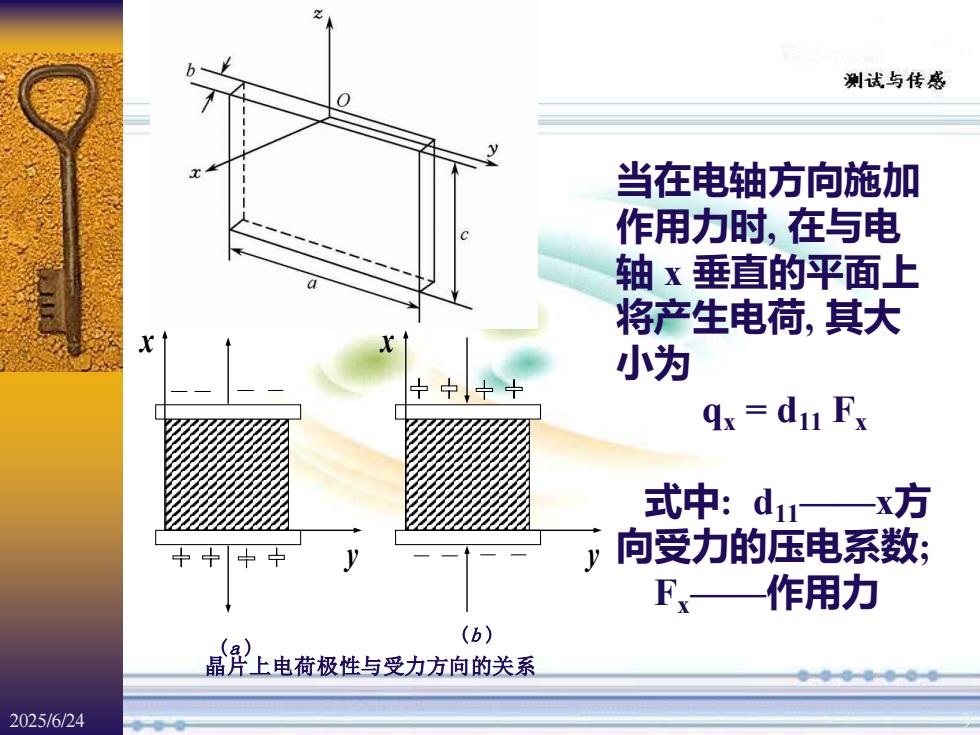

2025/6/24 9 晶片上电荷极性与受力方向的关系 (a ) x y x y (b ) 当在电轴方向施加 作用力时, 在与电 轴 x 垂直的平面上 将产生电荷, 其大 小为 qx = d11 Fx 式中: d11——x方 向受力的压电系数; Fx——作用力
2测试与传感若在同一切片上，沿机械轴y方向施加作用力F，则仍在与x轴垂直的平面上产生电荷q，其大小为qy=d12f,a/b中中宁士2——y轴式中：d12方向受力的压电系数d12= -d11;晶体切a、by中十片长度和厚度。(c)(d)晶片上电荷极性与受力方向的关系2025/6/24

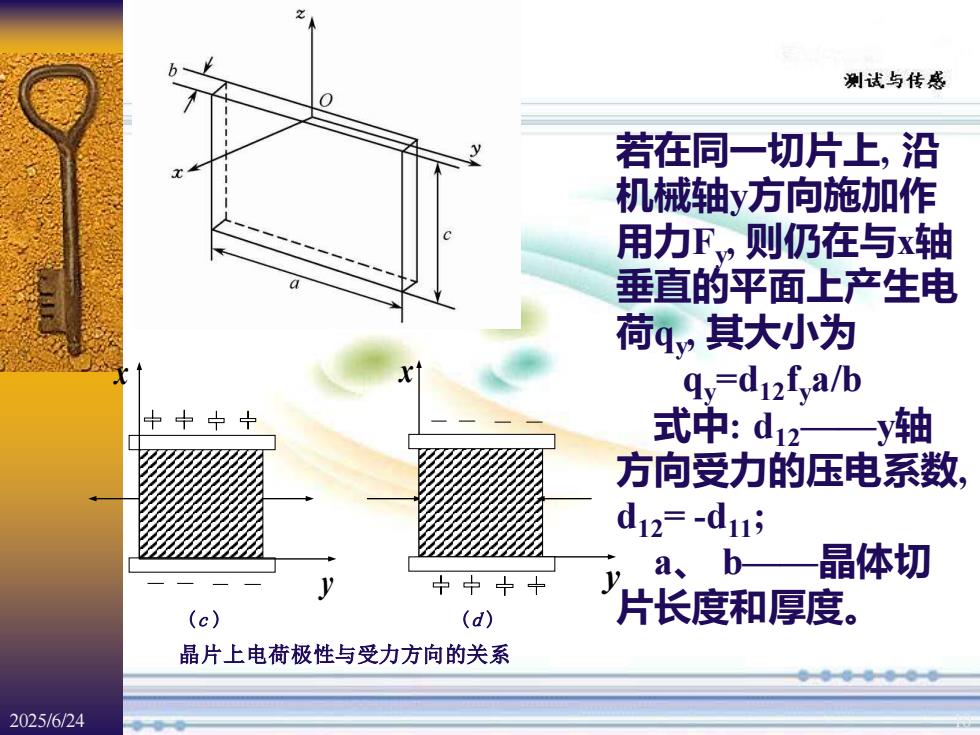

2025/6/24 10 若在同一切片上, 沿 机械轴y方向施加作 用力Fy , 则仍在与x轴 垂直的平面上产生电 荷qy , 其大小为 qy=d12fya/b 式中: d12——y轴 方向受力的压电系数, d12= -d11; a、 b——晶体切 片长度和厚度。 晶片上电荷极性与受力方向的关系 x x y (c ) (d ) y
