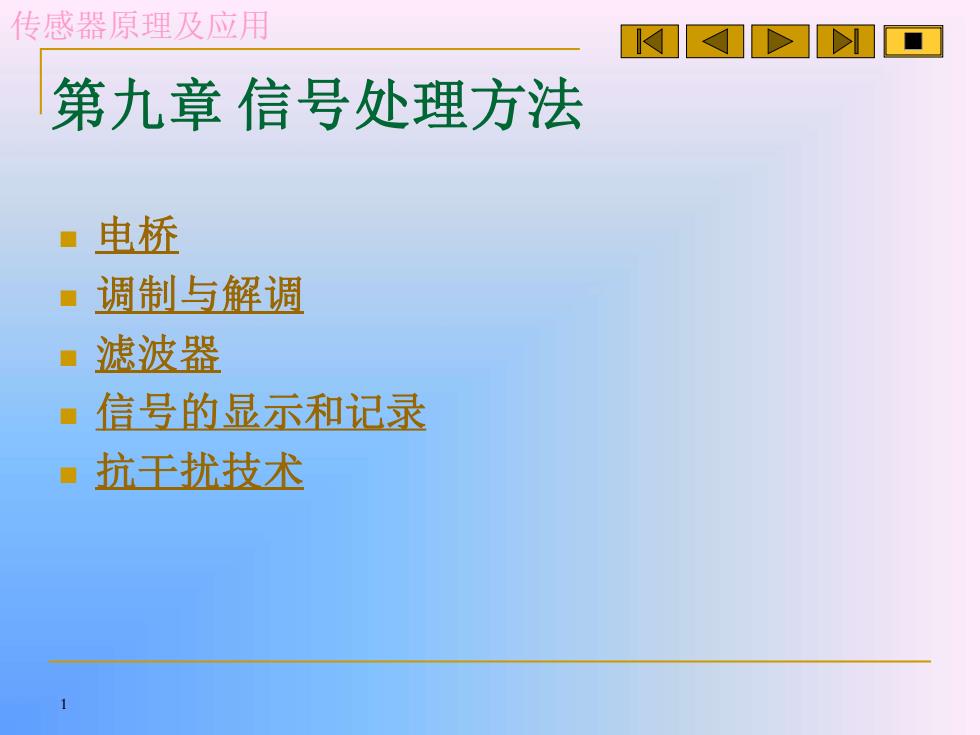

传感器原理及应用第九章信号处理方法电桥调制与解调滤波器信号的显示和记录抗干扰技术
传感器原理及应用 1 第九章 信号处理方法 ◼ 电桥 ◼ 调制与解调 ◼ 滤波器 ◼ 信号的显示和记录 ◼ 抗干扰技术

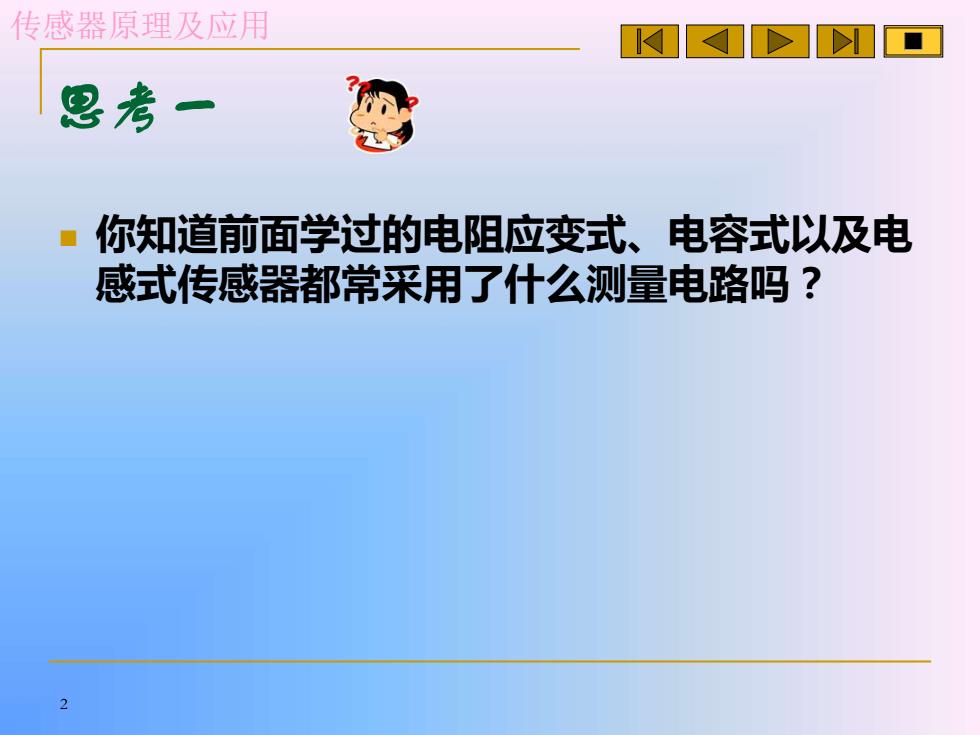

传感器原理及应用思考一你知道前面学过的电阻应变式、电容式以及电感式传感器都常采用了什么测量电路吗？
传感器原理及应用 2 思考一 ◼ 你知道前面学过的电阻应变式、电容式以及电 感式传感器都常采用了什么测量电路吗？

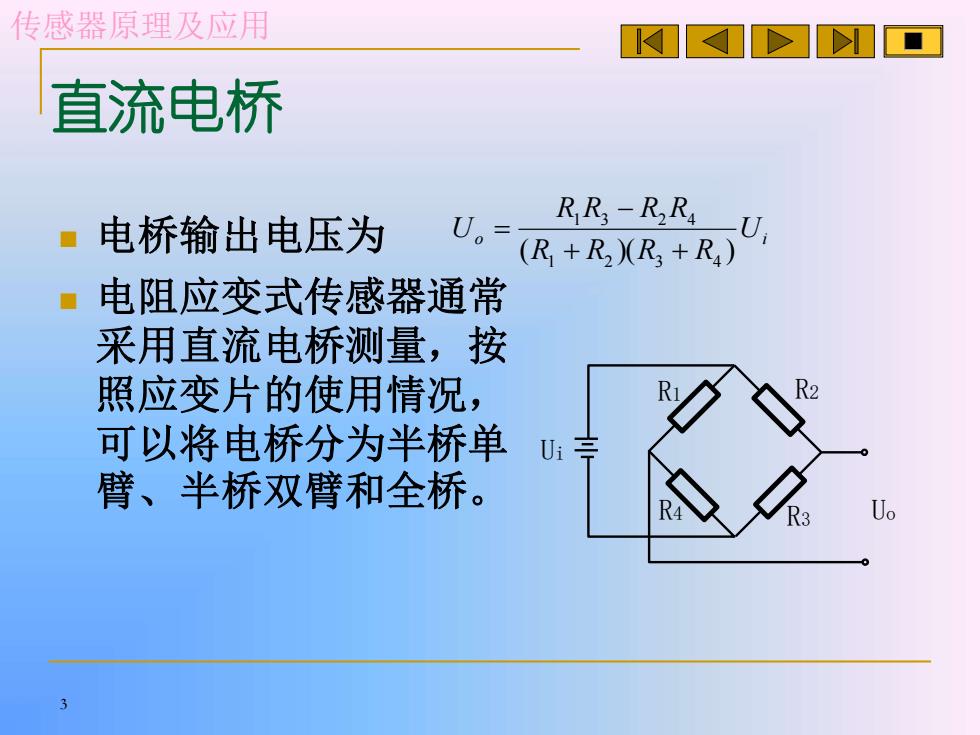

传感器原理及应用直流电桥RR,-RRU电桥输出电压为(R +R(R +R)电阻应变式传感器通常采用直流电桥测量，按R2R照应变片的使用情况，可以将电桥分为半桥单Ui臂、半桥双臂和全桥。Uo
传感器原理及应用 3 直流电桥 ◼ 电桥输出电压为 ◼ 电阻应变式传感器通常 采用直流电桥测量，按 照应变片的使用情况， 可以将电桥分为半桥单 臂、半桥双臂和全桥。 R1 R2 R R3 4 Ui Uo o Ui R R R R R R R R U ( )( ) 1 2 3 4 1 3 2 4 + + − =

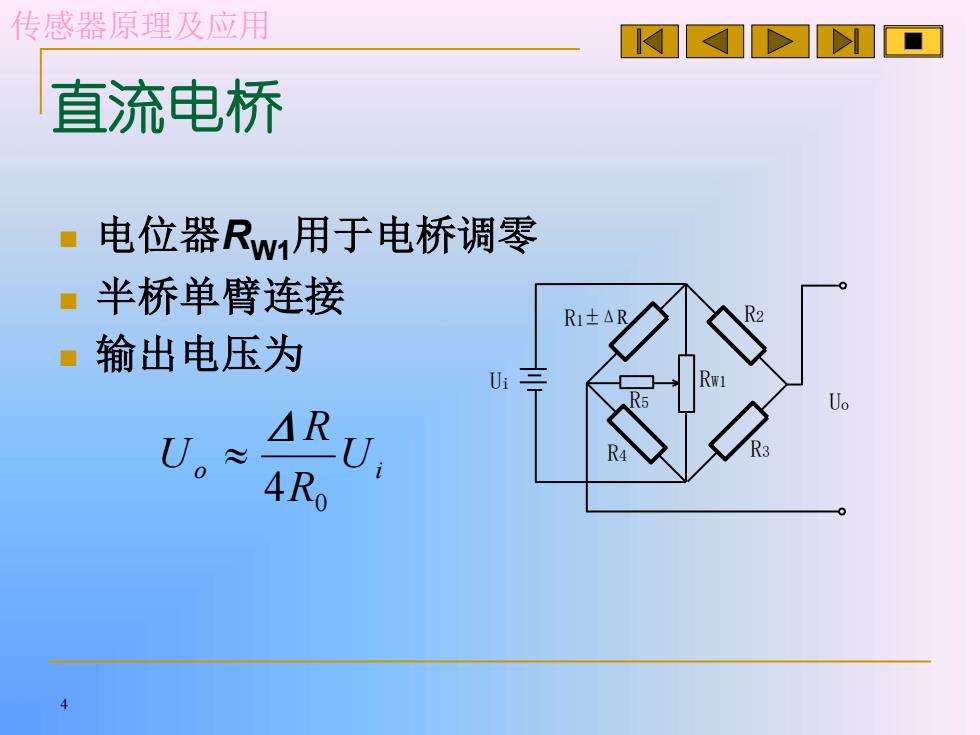

传感器原理及应用直流电桥电位器Rw1用于电桥调零半桥单臂连接RRI土AR输出电压为Rw1Ui二UoR5△R4R
传感器原理及应用 4 直流电桥 ◼ 电位器RW1用于电桥调零 ◼ 半桥单臂连接 ◼ 输出电压为 R1 R2 R R3 4 RW1 R5 Ui Uo ±ΔR o Ui R R U 4 0 Δ

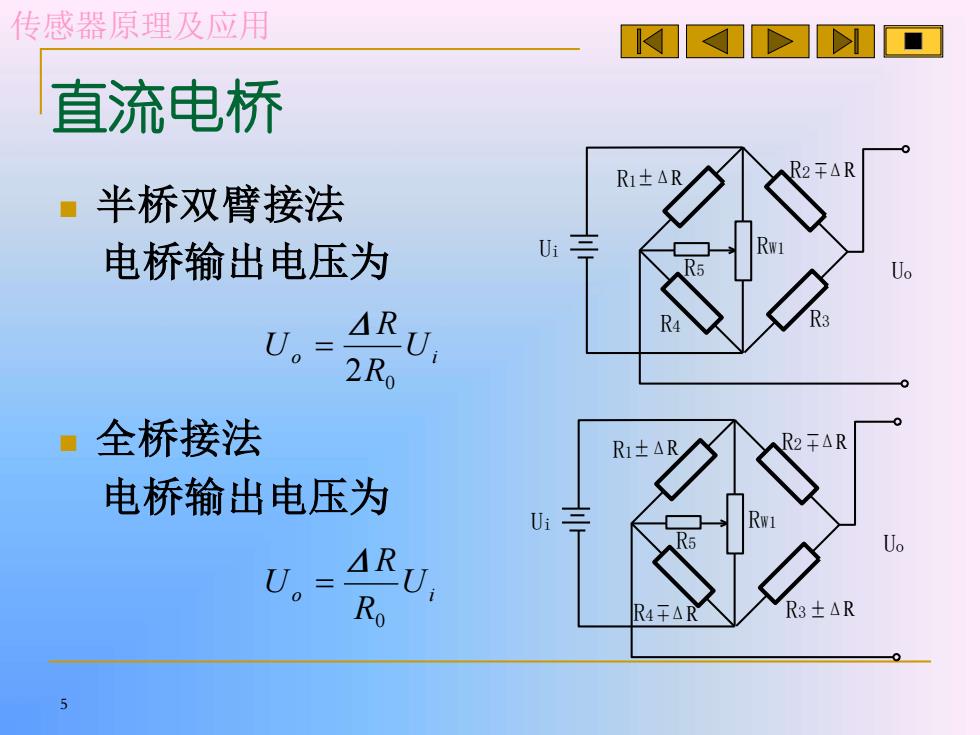

传感器原理及应用直流电桥R2ARRi±△R半桥双臂接法二Rw1Ui电桥输出电压为UoR5P△RU2Ro全桥接法R2△RRI土AR电桥输出电压为Rw1UiR5UoARURoR3±△RR4AR
传感器原理及应用 5 直流电桥 ◼ 半桥双臂接法 电桥输出电压为 ◼ 全桥接法 电桥输出电压为 R1 R2 R R3 4 RW1 R5 Ui Uo ±ΔR - +ΔR R1 R2 R4 R3 RW1 R5 Ui Uo ±ΔR ΔR ΔR ±ΔR - + - + o Ui R R U 2 0 Δ = o Ui R R U 0 Δ =
