《机械工程测试技术》课程PPT教学课件（传感器原理及应用）第六章 电势型传感器

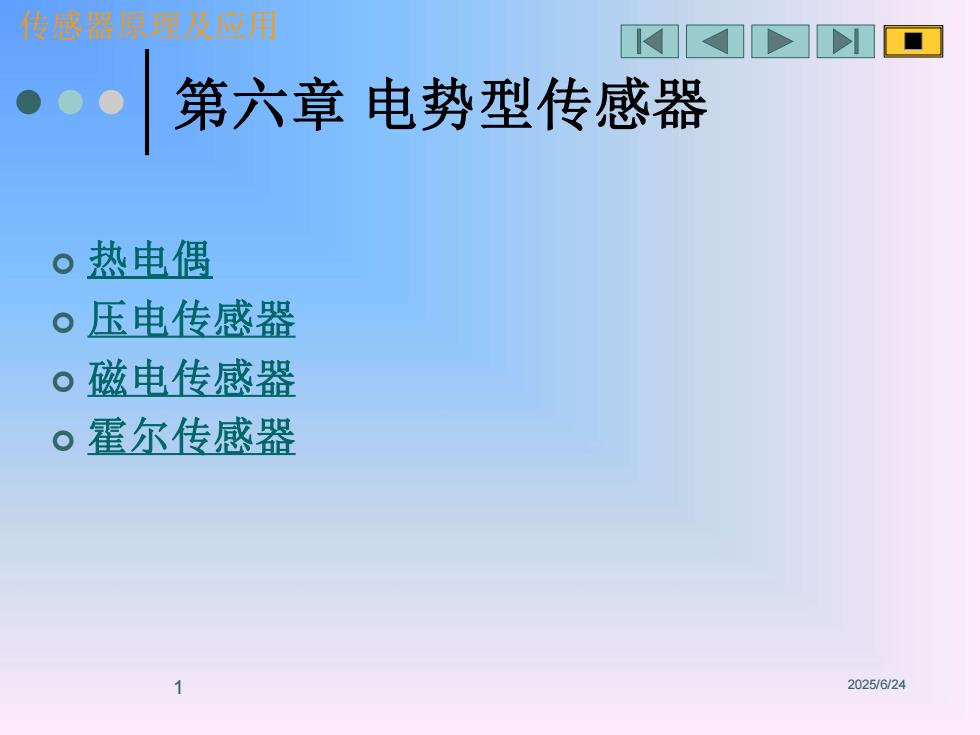

传感器原理及应用第六章电势型传感器热电偶Oo压电传感器o磁电传感器霍尔传感器2025/6/24

传感器原理及应用 1 2025/6/24 第六章 电势型传感器  热电偶  压电传感器  磁电传感器  霍尔传感器

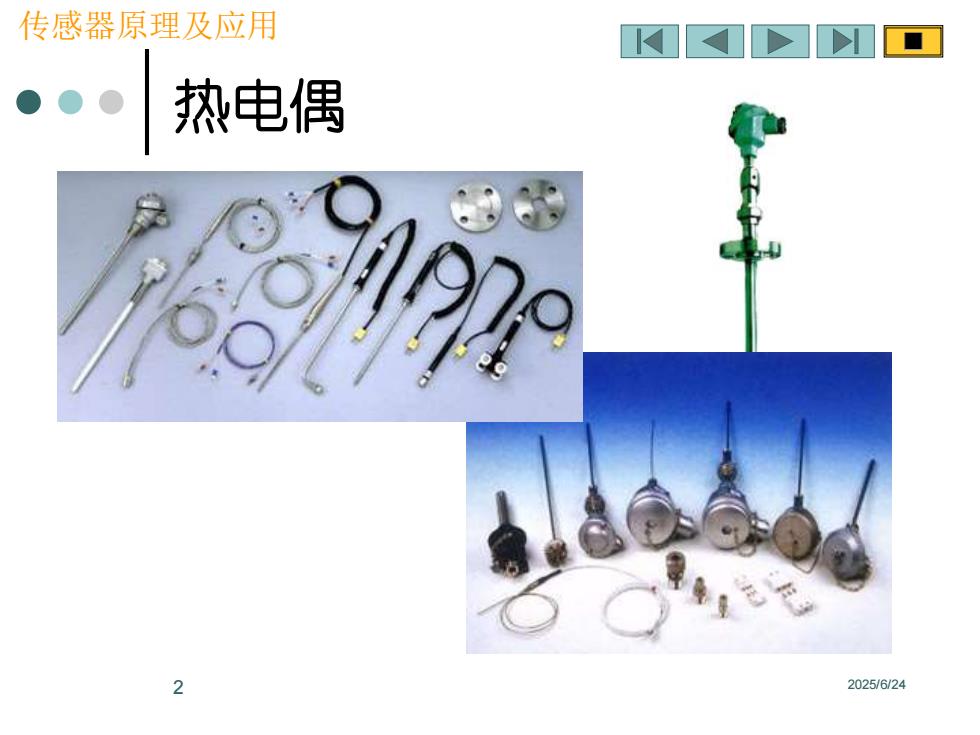

传感器原理及应用热电偶2025/6/24

传感器原理及应用 2 2025/6/24 热电偶

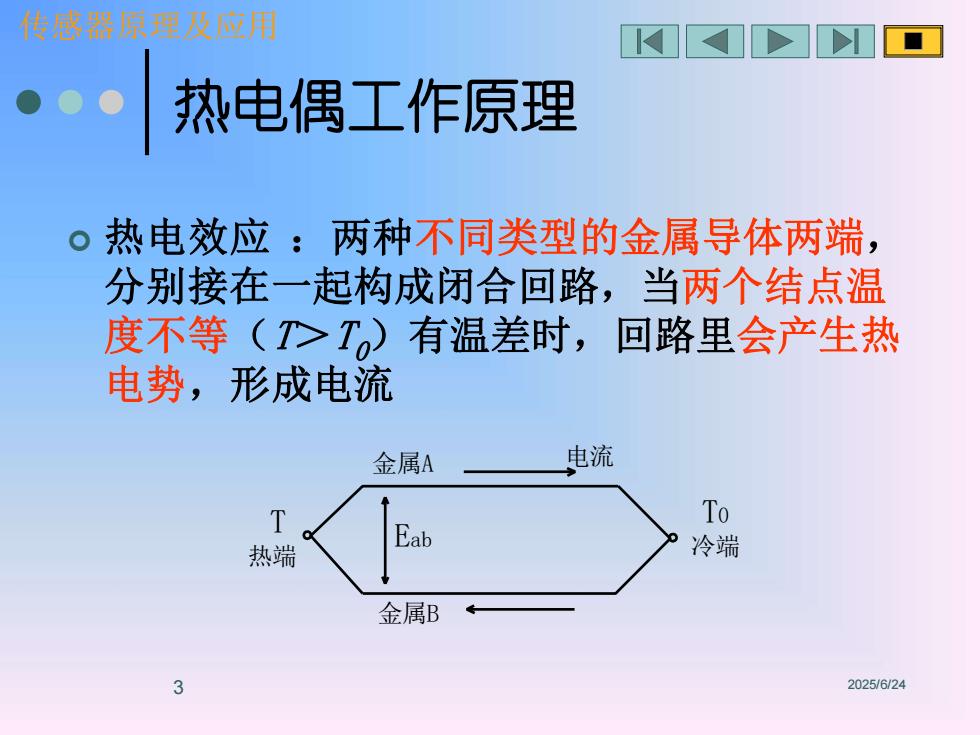

传感器原理及应用热电偶工作原理。热电效应：两种不同类型的金属导体两端分别接在一起构成闭合回路，当两个结点温度不等（T>T）有温差时，回路里会产生热电势，形成电流电流金属AToTEab冷端热端金属B2025/6/243

传感器原理及应用 3 2025/6/24 热电偶工作原理  热电效应 ：两种不同类型的金属导体两端， 分别接在一起构成闭合回路，当两个结点温 度不等（T＞T0）有温差时，回路里会产生热 电势，形成电流 T T0 金属A 金属B 电流 热端 Eab 冷端

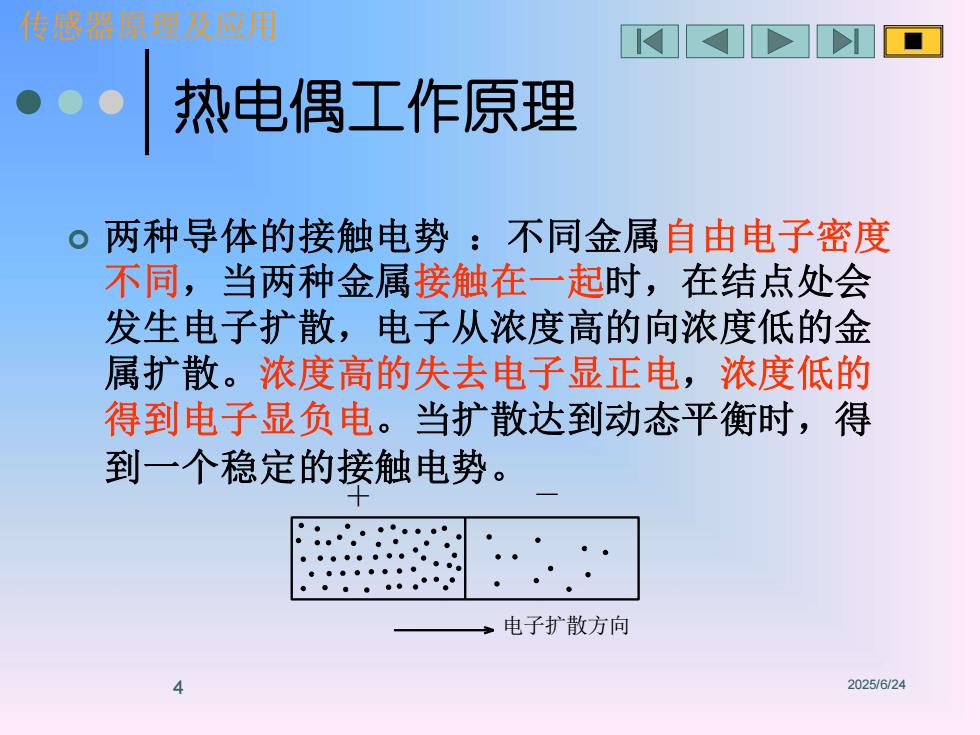

传感器原理及应用热电偶工作原理。两种导体的接触电势：不同金属自由电子密度不同，当两种金属接触在一起时，在结点处会发生电子扩散，电子从浓度高的向浓度低的金属扩散。浓度高的失去电子显正电，浓度低的得到电子显负电。当扩散达到动态平衡时，得到一个稳定的接触电势。电子扩散方向2025/6/24

传感器原理及应用 4 2025/6/24 热电偶工作原理  两种导体的接触电势 ：不同金属自由电子密度 不同，当两种金属接触在一起时，在结点处会 发生电子扩散，电子从浓度高的向浓度低的金 属扩散。浓度高的失去电子显正电，浓度低的 得到电子显负电。当扩散达到动态平衡时，得 到一个稳定的接触电势。 ＋ － 电子扩散方向

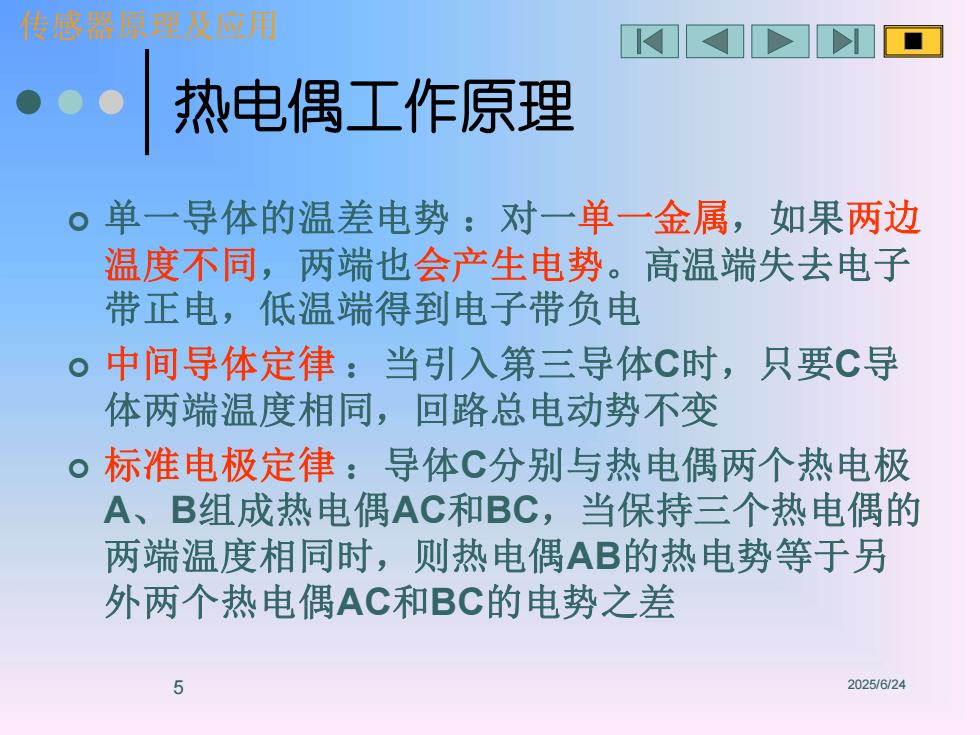

传感器原理及应用热电偶工作原理。单一导体的温差电势：对一单一金属，如果两边温度不同，两端也会产生电势。高温端失去电子带正电，低温端得到电子带负电中间导体定律：当引入第三导体C时，只要C导体两端温度相同，回路总电动势不变标准电极定律：导体C分别与热电偶两个热电极A、B组成热电偶AC和BC，当保持三个热电偶的两端温度相同时，则热电偶AB的热电势等于另外两个热电偶AC和BC的电势之差2025/6/245

传感器原理及应用 5 2025/6/24 热电偶工作原理  单一导体的温差电势 ：对一单一金属，如果两边 温度不同，两端也会产生电势。高温端失去电子 带正电，低温端得到电子带负电  中间导体定律 ：当引入第三导体C时，只要C导 体两端温度相同，回路总电动势不变  标准电极定律 ：导体C分别与热电偶两个热电极 A、B组成热电偶AC和BC，当保持三个热电偶的 两端温度相同时，则热电偶AB的热电势等于另 外两个热电偶AC和BC的电势之差
