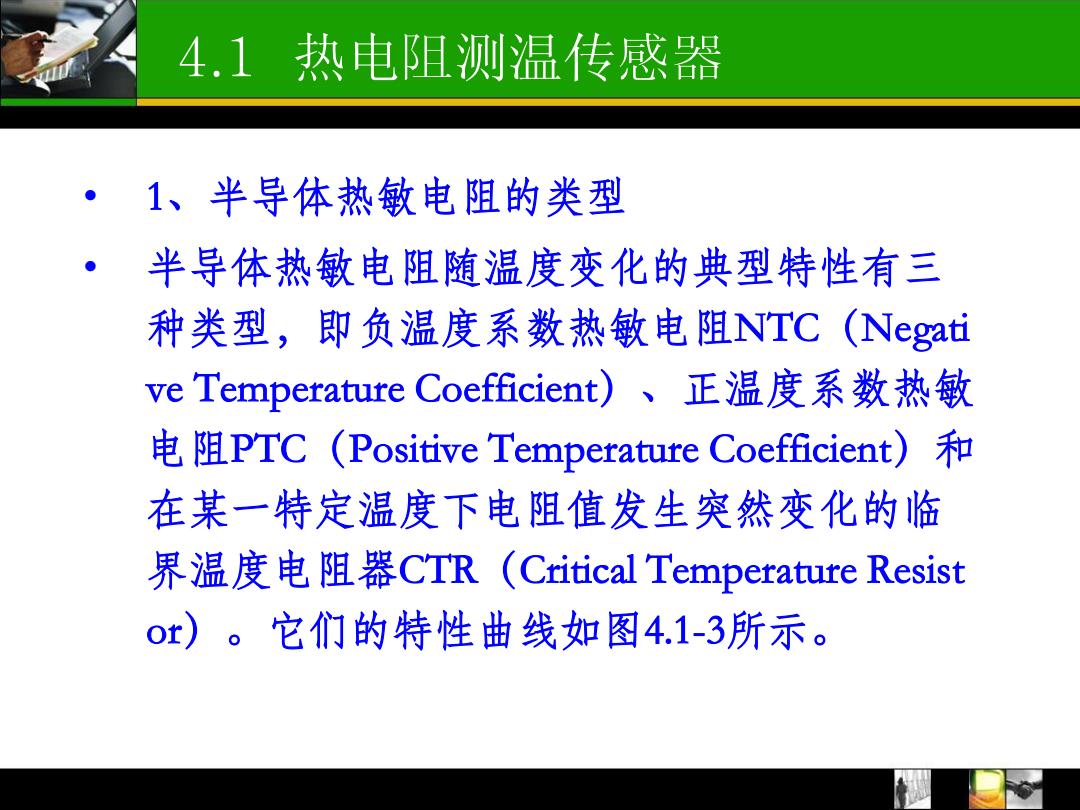

4.1热电阻测温传感器 1、半导体热敏电阻的类型 半导体热敏电阻随温度变化的典型特性有三 种类型，即负温度系数热敏电阻NTC(Negati ve Temperature Coefficient)、正温度系数热敏 电阻PTC(Positive Temperature Coefficient)和 在某一特定温度下电阻值发生突然变化的临 界温度电阻器CTR(Critical Temperature Resist or)。它们的特性曲线如图4.1-3所示
4.1 热电阻测温传感器 • 1、半导体热敏电阻的类型 • 半导体热敏电阻随温度变化的典型特性有三 种类型，即负温度系数热敏电阻NTC（Negati ve Temperature Coefficient）、正温度系数热敏 电阻PTC（Positive Temperature Coefficient）和 在某一特定温度下电阻值发生突然变化的临 界温度电阻器CTR（Critical Temperature Resist or）。它们的特性曲线如图4.1-3所示

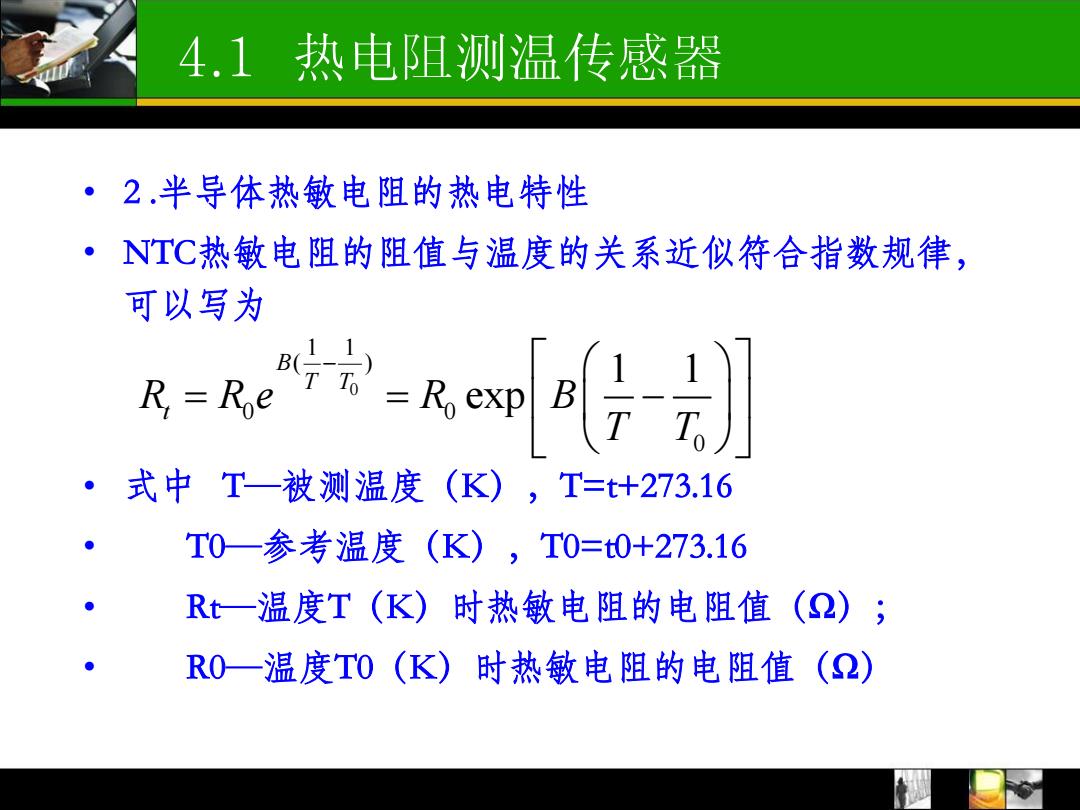

4.1热电阻测温传感器 ·2.半导体热敏电阻的热电特性 ·NTC热敏电阻的阻值与温度的关系近似符合指数规律， 可以写为 R=Roe =风四} ·式中T一被测温度(K),T=t+273.16 ● T0一参考温度（K),T0=0+273.16 Rt一温度T（K)时热敏电阻的电阻值(2)； R0一温度TO(K)时热敏电阻的电阻值(2)
4.1 热电阻测温传感器 • 2 .半导体热敏电阻的热电特性 • NTC热敏电阻的阻值与温度的关系近似符合指数规律， 可以写为 • 式中 T—被测温度（K），T=t+273.16 • T0—参考温度（K），T0=t0+273.16 • Rt—温度T（K）时热敏电阻的电阻值（Ω）； • R0—温度T0（K）时热敏电阻的电阻值（Ω） 0 1 1 ( ) 0 0 0 1 1 exp B T T R R e R B t T T
4.1热电阻测温传感器 ·B一热敏电阻的材料常数(K)，通常由实验获 得，一般在2000~6000K。 热敏电阻的温度系数定义为温度变化1K 时其自身电阻值的相对变化量，即 1 dRr -B R dT -T2
4.1 热电阻测温传感器 • B—热敏电阻的材料常数（K），通常由实验获 得，一般在2000~6000K。 • 热敏电阻的温度系数定义为温度变化1K 时其自身电阻值的相对变化量，即 2 1 T T T dR B R dT T

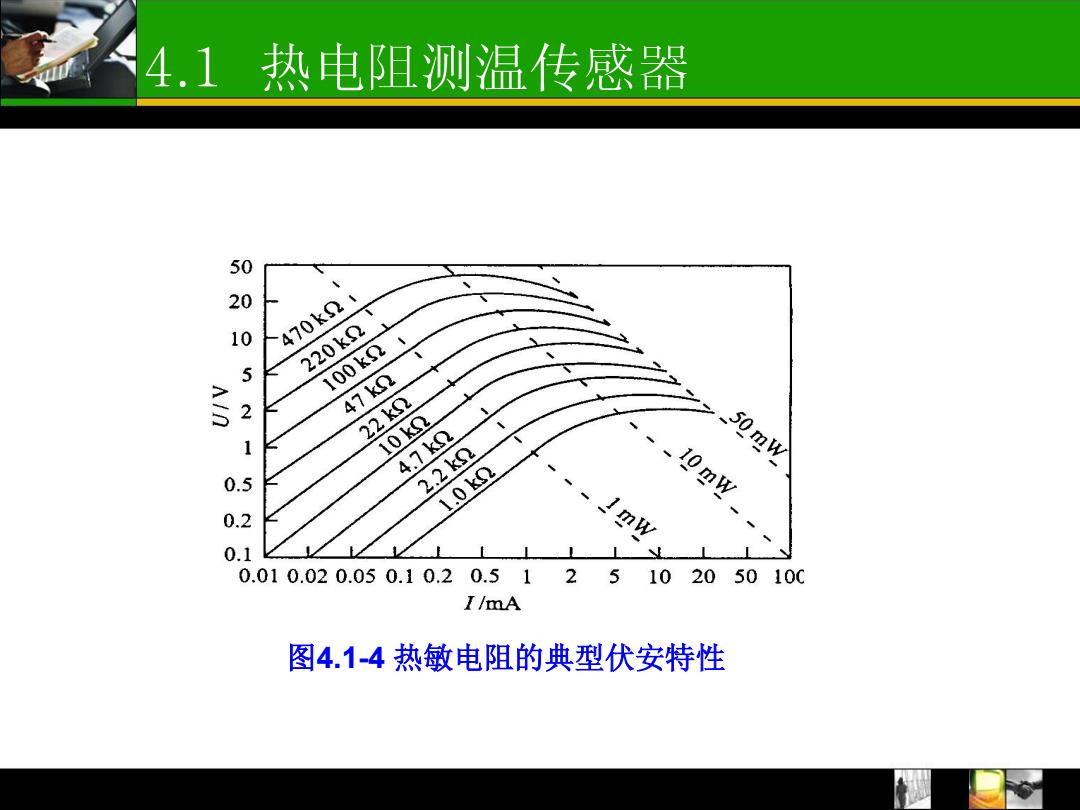

4.1热电阻测温传感器 50 20 10 470k1 220k2T 5 100k2 2 47k2 22k 10k 4.7k2 之>_50mw 0.5 2.2k 1.0k --10mW 0.2 mW 0.1 0.010.020.050.10.20.5125102050100 I/mA 图4.1-4热敏电阻的典型伏安特性
4.1 热电阻测温传感器 图4.1-4 热敏电阻的典型伏安特性
4.1热电阻测温传感器 ·4.1.3测温电桥电路 (a) (b) ·图4.1.5为平衡电桥电路原理示意图，常值电阻 R1=R2=R0
4.1 热电阻测温传感器 • 4.1.3 测温电桥电路 • 图4.1.5为平衡电桥电路原理示意图，常值电阻 R1=R2=R0
