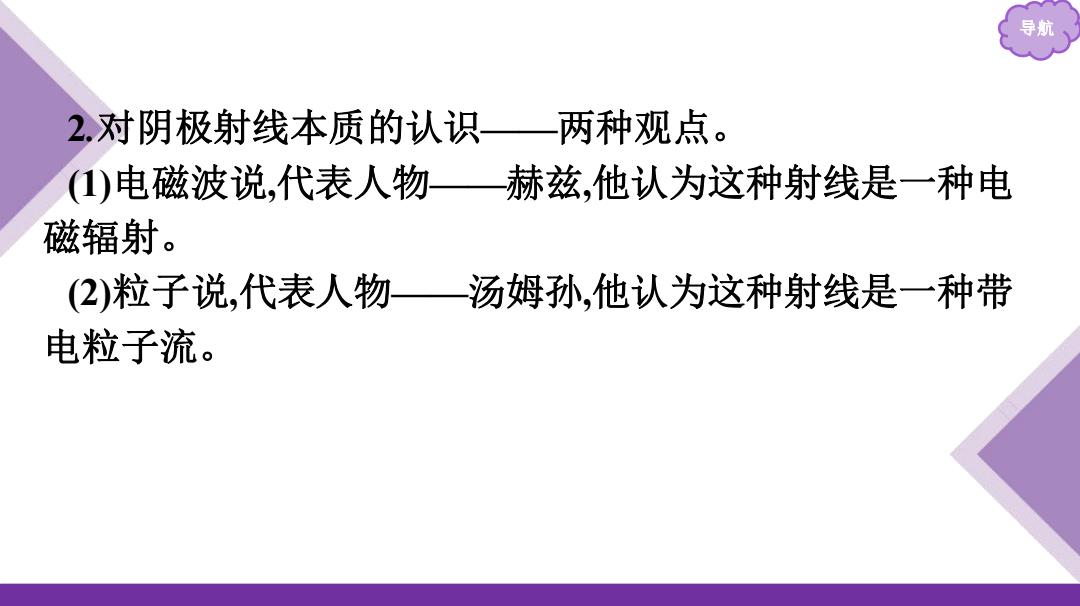

导航 2对阴极射线本质的认识—两种观点。 (1)电磁波说，代表人物—赫兹，他认为这种射线是一种电 磁辐射。 (2)粒子说，代表人物—汤姆孙，他认为这种射线是一种带 电粒子流
导航 2.对阴极射线本质的认识——两种观点。 (1)电磁波说,代表人物——赫兹,他认为这种射线是一种电 磁辐射。 (2)粒子说,代表人物——汤姆孙,他认为这种射线是一种带 电粒子流

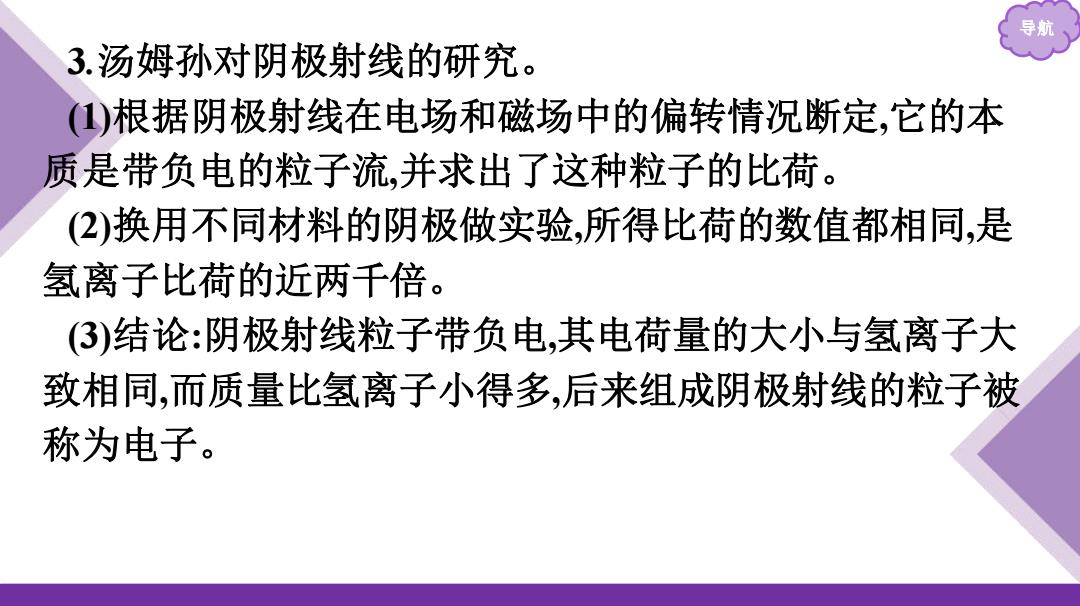

导 3.汤姆孙对阴极射线的研究。 1)根据阴极射线在电场和磁场中的偏转情况断定，它的本 质是带负电的粒子流，并求出了这种粒子的比荷。 (2)换用不同材料的阴极做实验，所得比荷的数值都相同，是 氢离子比荷的近两千倍。 (3)结论：阴极射线粒子带负电，其电荷量的大小与氢离子大 致相同，而质量比氢离子小得多，后来组成阴极射线的粒子被 称为电子
导航 3.汤姆孙对阴极射线的研究。 (1)根据阴极射线在电场和磁场中的偏转情况断定,它的本 质是带负电的粒子流,并求出了这种粒子的比荷。 (2)换用不同材料的阴极做实验,所得比荷的数值都相同,是 氢离子比荷的近两千倍。 (3)结论:阴极射线粒子带负电,其电荷量的大小与氢离子大 致相同,而质量比氢离子小得多,后来组成阴极射线的粒子被 称为电子

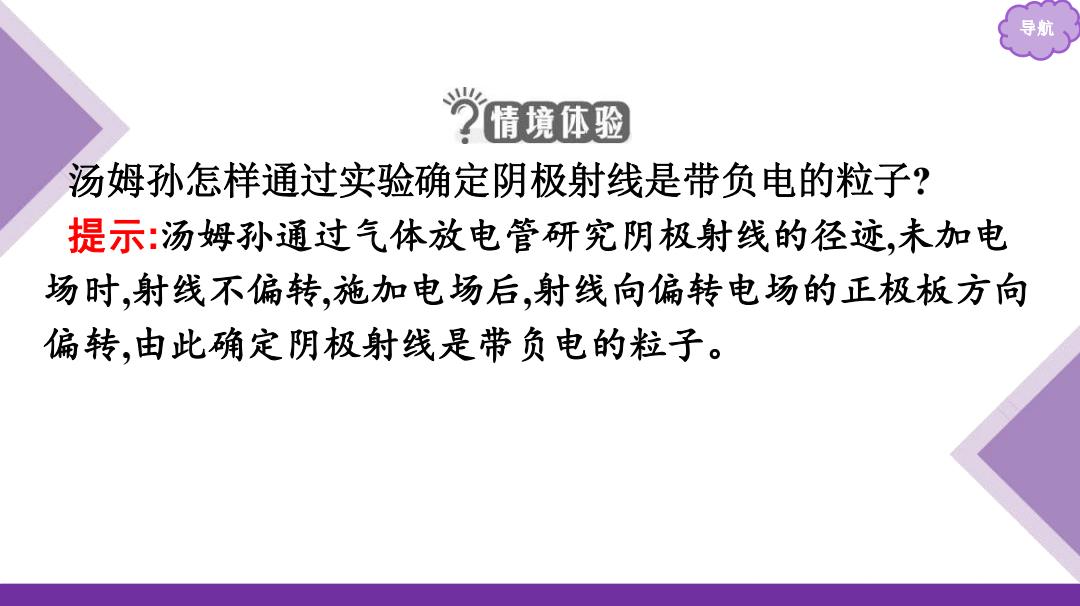

导航 情境体验 汤姆孙怎样通过实验确定阴极射线是带负电的粒子？ 提示：汤姆孙通过气体放电管研究阴极射线的径迹，未加电 场时，射线不偏转，施加电场后，射线向偏转电场的正极板方向 偏转，由此确定阴极射线是带负电的粒子
导航 汤姆孙怎样通过实验确定阴极射线是带负电的粒子? 提示:汤姆孙通过气体放电管研究阴极射线的径迹,未加电 场时,射线不偏转,施加电场后,射线向偏转电场的正极板方向 偏转,由此确定阴极射线是带负电的粒子
典例割析 阳极+ 在汤姆孙测阴极射线比荷的实验中，阴极 采用了如图所示的阴极射线管，从C出 来的阴极射线经过A、B间的电场加速后，水平射入长度为的 D、G平行板间，接着在荧光屏F中心出现荧光斑。若在D、G 间加上方向向上、大小为E的匀强电场，阴极射线将向下偏转； 如果再利用通电线圈在D、G电场区加上一垂直纸面的磁感 应强度为B的匀强磁场（图中未画），荧光斑恰好回到荧光屏中 心，接着再去掉电场，阴极射线向上偏转，偏转角为0
导航 典例剖析 在汤姆孙测阴极射线比荷的实验中, 采用了如图所示的阴极射线管,从C出 来的阴极射线经过A、B间的电场加速后,水平射入长度为l的 D、G平行板间,接着在荧光屏F中心出现荧光斑。若在D、G 间加上方向向上、大小为E的匀强电场,阴极射线将向下偏转; 如果再利用通电线圈在D、G电场区加上一垂直纸面的磁感 应强度为B的匀强磁场(图中未画),荧光斑恰好回到荧光屏中 心,接着再去掉电场,阴极射线向上偏转,偏转角为θ

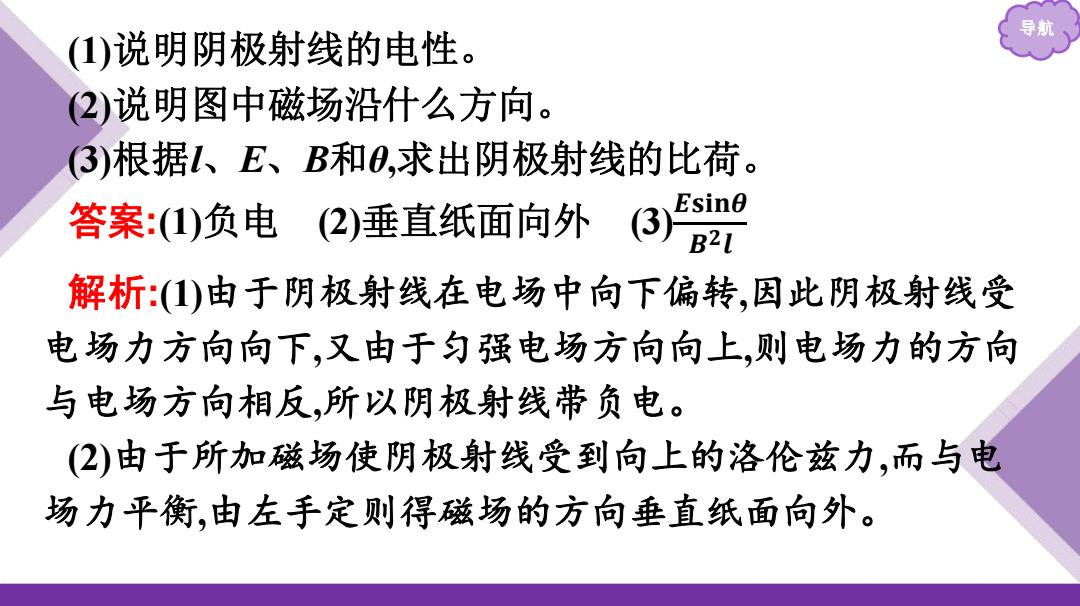

导航 ()说明阴极射线的电性。 (2)说明图中磁场沿什么方向。 3)根据1、E、B和0，求出阴极射线的比荷。 答案：(1)负电(2)垂直纸面向外3) Esin0 B21 解析：1)由于阴极射线在电场中向下偏转，因此阴极射线受 电场力方向向下，又由于匀强电场方向向上，则电场力的方向 与电场方向相反，所以阴极射线带负电。 (2)由于所加磁场使阴极射线受到向上的洛伦兹力，而与电 场力平衡，由左手定则得磁场的方向垂直纸面向外
导航 (1)说明阴极射线的电性。 (2)说明图中磁场沿什么方向。 (3)根据l、E、B和θ,求出阴极射线的比荷。 答案:(1)负电 (2)垂直纸面向外 (3)𝑬𝐬𝐢𝐧𝜽 𝑩𝟐𝒍 解析:(1)由于阴极射线在电场中向下偏转,因此阴极射线受 电场力方向向下,又由于匀强电场方向向上,则电场力的方向 与电场方向相反,所以阴极射线带负电。 (2)由于所加磁场使阴极射线受到向上的洛伦兹力,而与电 场力平衡,由左手定则得磁场的方向垂直纸面向外
