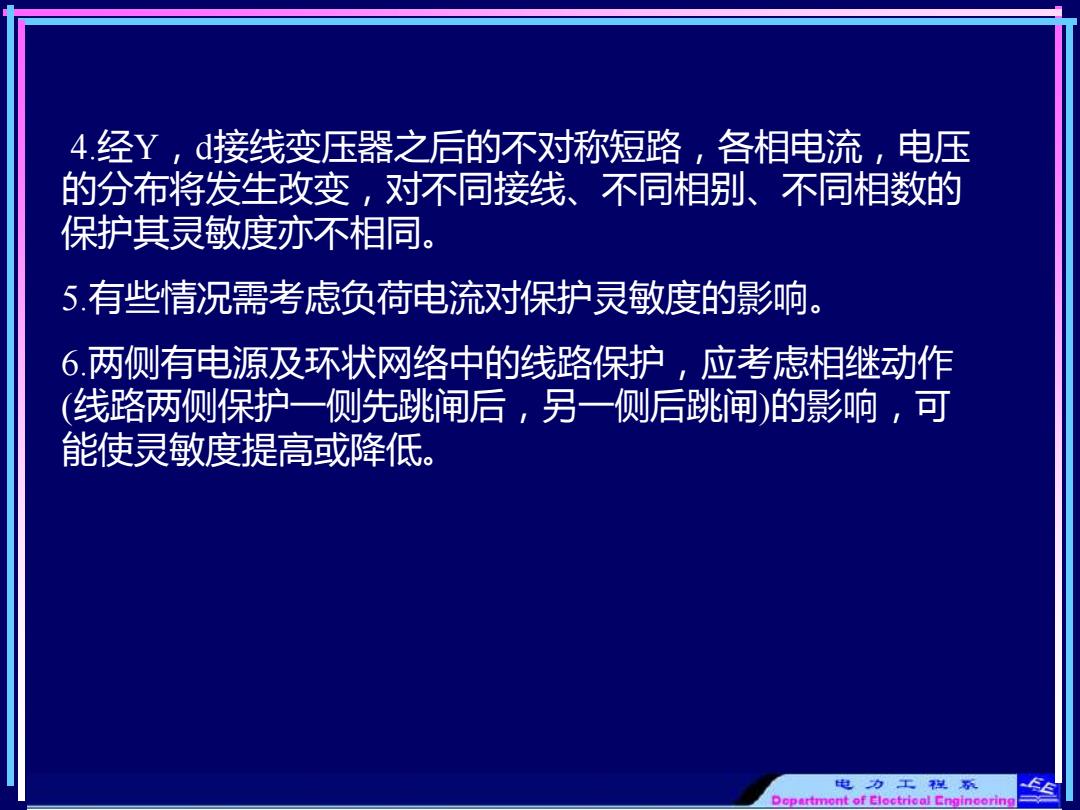

4.经Y,d接线变压器之后的不对称短路，各相电流，电压 的分布将发生改变，对不同接线、不同相别、不同相数的 保护其灵敏度亦不相同。 5有些情况需考虑负荷电流对保护灵敏度的影响。 6两侧有电源及环状网络中的线路保护，应考虑相继动作 (线路两侧保护一侧先跳闸后，另一侧后跳闸)的影响，可 能使灵敏度提高或降低。 电力工程 Departmont of Eloctrieal Enginooring
4.经Y，d接线变压器之后的不对称短路，各相电流，电压 的分布将发生改变，对不同接线、不同相别、不同相数的 保护其灵敏度亦不相同。 5.有些情况需考虑负荷电流对保护灵敏度的影响。 6.两侧有电源及环状网络中的线路保护，应考虑相继动作 (线路两侧保护一侧先跳闸后，另一侧后跳闸)的影响，可 能使灵敏度提高或降低

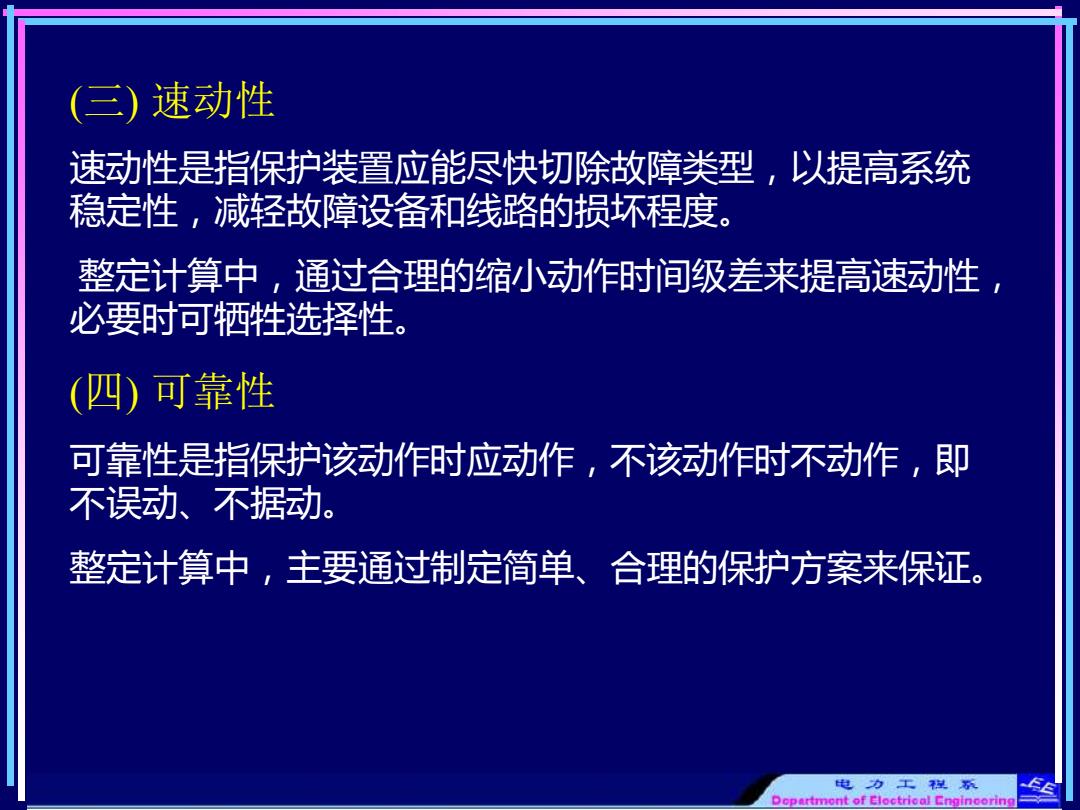

(三)速动性 速动性是指保护装置应能尽快切除故障类型，以提高系统 稳定性，减轻故障设备和线路的损坏程度。 整定计算中，通过合理的缩小动作时间级差来提高速动性 必要时可牺牲选择性。 (四)可靠性 可靠性是指保护该动作时应动作，不该动作时不动作，即 不误动、不据动。 整定计算中，主要通过制定简单、合理的保护方案来保证。 电力工程系
(三) 速动性 速动性是指保护装置应能尽快切除故障类型，以提高系统 稳定性，减轻故障设备和线路的损坏程度。 整定计算中，通过合理的缩小动作时间级差来提高速动性， 必要时可牺牲选择性。 (四) 可靠性 可靠性是指保护该动作时应动作，不该动作时不动作，即 不误动、不据动。 整定计算中，主要通过制定简单、合理的保护方案来保证

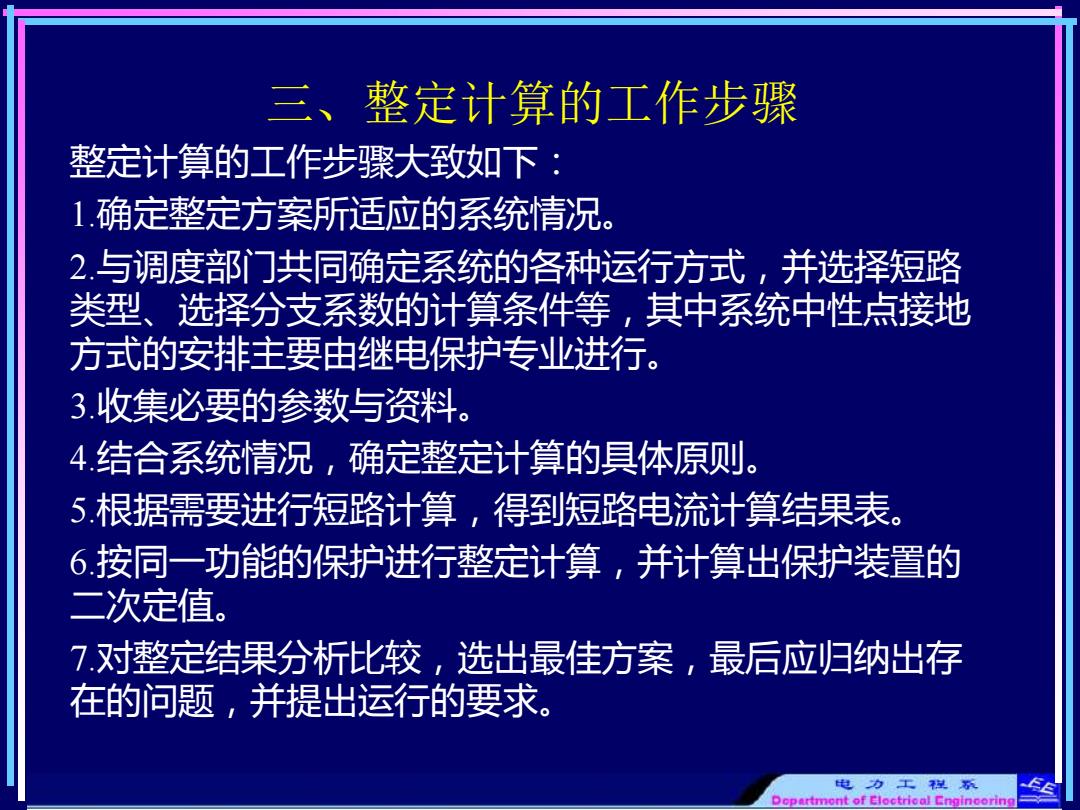

三、整定计算的工作步骤 整定计算的工作步骤大致如下： 1.确定整定方案所适应的系统情况。 2.与调度部门共同确定系统的各种运行方式，并选择短路 类型、选择分支系数的计算条件等，其中系统中性点接地 方式的安排主要由继电保护专业进行。 3.收集必要的参数与资料。 4结合系统情况，确定整定计算的具体原侧。 5根据需要进行短路计算，得到短路电流计算结果表。 6按同一功能的保护进行整定计算，并计算出保护装置的 二次定值。 7对整定结果分析比较，选出最佳方案，最后应归纳出存 在的问题，并提出运行的要求。 电力工 Departmont of Eloctrioal Engincorin
三、整定计算的工作步骤 整定计算的工作步骤大致如下： 1.确定整定方案所适应的系统情况。 2.与调度部门共同确定系统的各种运行方式，并选择短路 类型、选择分支系数的计算条件等，其中系统中性点接地 方式的安排主要由继电保护专业进行。 3.收集必要的参数与资料。 4.结合系统情况，确定整定计算的具体原则。 5.根据需要进行短路计算，得到短路电流计算结果表。 6.按同一功能的保护进行整定计算，并计算出保护装置的 二次定值。 7.对整定结果分析比较，选出最佳方案，最后应归纳出存 在的问题，并提出运行的要求

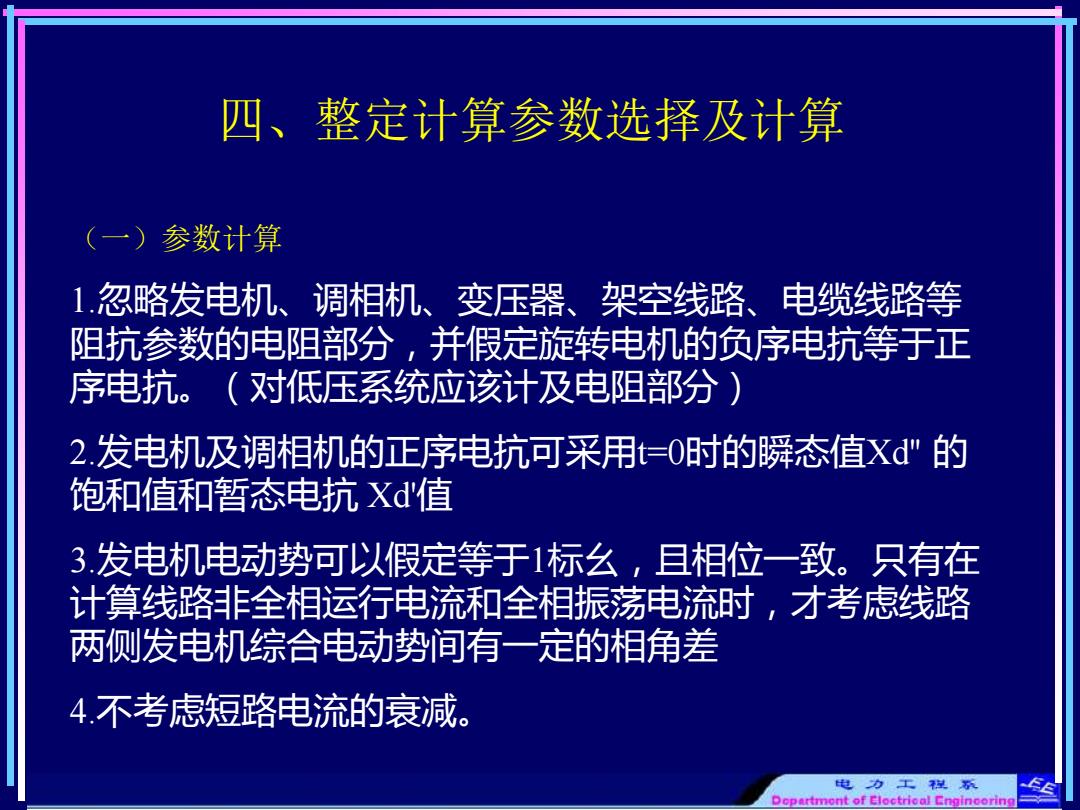

四、整定计算参数选择及计算 (一)参数计算 1忽略发电机、调相机、变压器、架空线路、电缆线路等 阻抗参数的电阻部分，并假定旋转电机的负序电抗等于正 序电抗。（对低压系统应该计及电阻部分） 2.发电机及调相机的正序电抗可采用t=0时的瞬态值Xd"的 饱和值和暂态电抗Xd'值 3.发电机电动势可以假定等于1标么，且相位一致。只有在 计算线路非全相运行电流和全相振荡电流时，才考虑线路 两侧发电机综合电动势间有一定的相角差 4.不考虑短路电流的衰减。 电力工程系 n
四、整定计算参数选择及计算 （一）参数计算 1.忽略发电机、调相机、变压器、架空线路、电缆线路等 阻抗参数的电阻部分，并假定旋转电机的负序电抗等于正 序电抗。（对低压系统应该计及电阻部分） 2.发电机及调相机的正序电抗可采用t=0时的瞬态值Xd'' 的 饱和值和暂态电抗 Xd'值 3.发电机电动势可以假定等于1标幺，且相位一致。只有在 计算线路非全相运行电流和全相振荡电流时，才考虑线路 两侧发电机综合电动势间有一定的相角差 4.不考虑短路电流的衰减
5各级电压可采用标称电压值或平均电压值，不考虑变压 器电压分接头实际位置的变动。（在短路电流计算中，一 般采用平均额定电压进行计算) 6不计线路电容和负荷电流的影响 7不计故障点的相间电阻和接地电阻 8不计短路暂态电流中的非周期分量，但具体整定时应考虑 其影响 电力工程 Departmont of Eloctrieal Enginooring
5各级电压可采用标称电压值或平均电压值 ，不考虑变压 器电压分接头实际位置的变动。（在短路电流计算中，一 般采用平均额定电压进行计算） 6不计线路电容和负荷电流的影响 7不计故障点的相间电阻和接地电阻 8不计短路暂态电流中的非周期分量，但具体整定时应考虑 其影响
