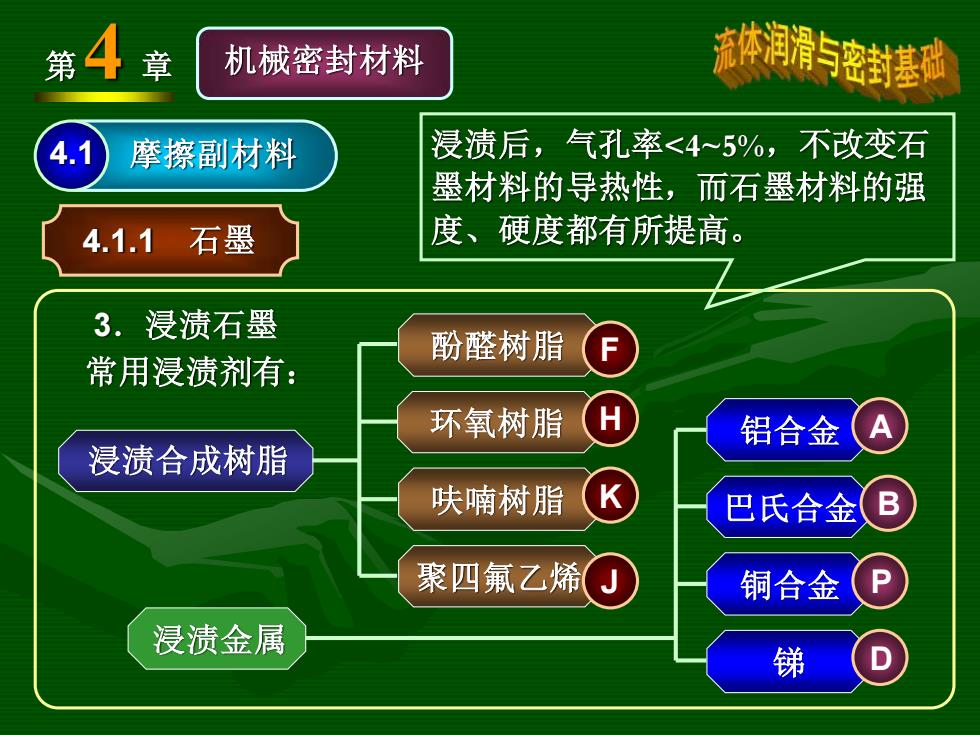

第4章 机械密封材料 弃体润滑密封基时 4.1 摩擦副材料 浸渍后，气孔率<4~5%，不改变石 墨材料的导热性，而石墨材料的强 4.1.1石墨 度、硬度都有所提高。 3.浸渍石墨 酚醛树脂 常用浸渍剂有： 环氧树脂 铝合金 浸渍合成树脂 呋喃树脂 巴氏合金 B 聚四氟乙烯 铜合金 浸渍金属 锑
第 4 章 机械密封材料 4.1 摩擦副材料 3．浸渍石墨 常用浸渍剂有： 4.1.1 石墨 浸渍金属 铝合金 巴氏合金 B 铜合金 锑 浸渍合成树脂 酚醛树脂 聚四氟乙烯 F 环氧树脂 H J 呋喃树脂 K A D P 浸渍后，气孔率<4~5%，不改变石 墨材料的导热性，而石墨材料的强 度、硬度都有所提高

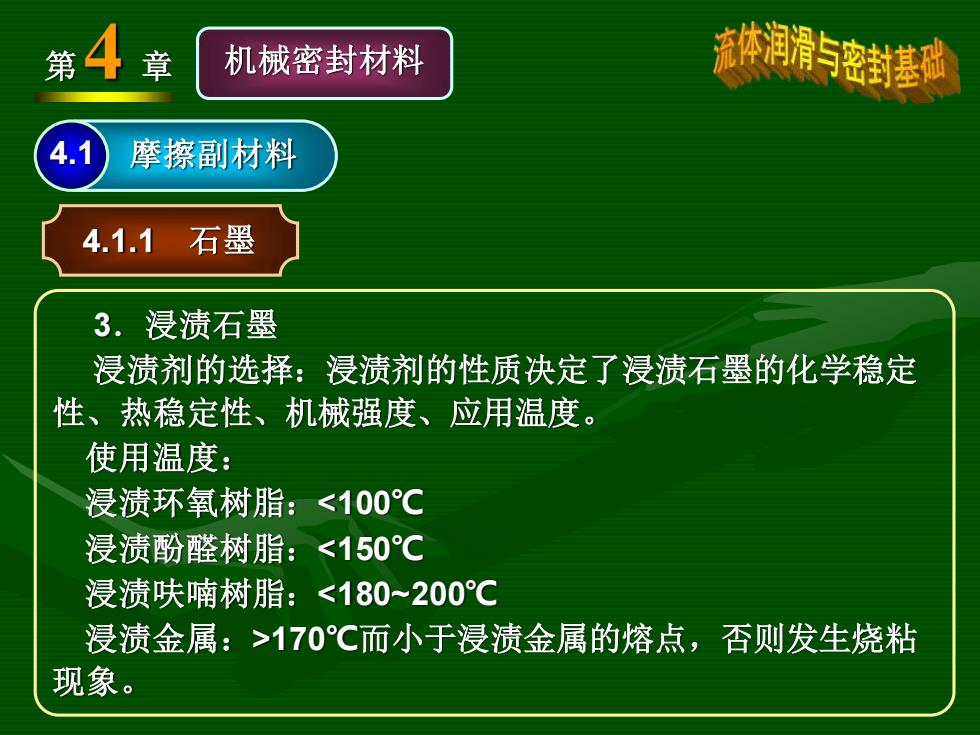

第4章 机械密封材料 流体润滑5密封基 4.1 摩擦副材料 4.1.1石墨 3.浸渍石墨 浸渍剂的选择：浸渍剂的性质决定了浸渍石墨的化学稳定 性、热稳定性、机械强度、应用温度。 使用温度： 浸渍环氧树脂：<100℃ 浸渍酚醛树脂：<150℃ 浸渍呋喃树脂：<180~200℃ 浸渍金属：>170℃而小于浸渍金属的熔点，否则发生烧粘 现象
第 4 章 机械密封材料 4.1 摩擦副材料 3．浸渍石墨 浸渍剂的选择：浸渍剂的性质决定了浸渍石墨的化学稳定 性、热稳定性、机械强度、应用温度。 使用温度： 浸渍环氧树脂：<100℃ 浸渍酚醛树脂：<150℃ 浸渍呋喃树脂：<180~200℃ 浸渍金属：>170℃而小于浸渍金属的熔点，否则发生烧粘 现象。 4.1.1 石墨

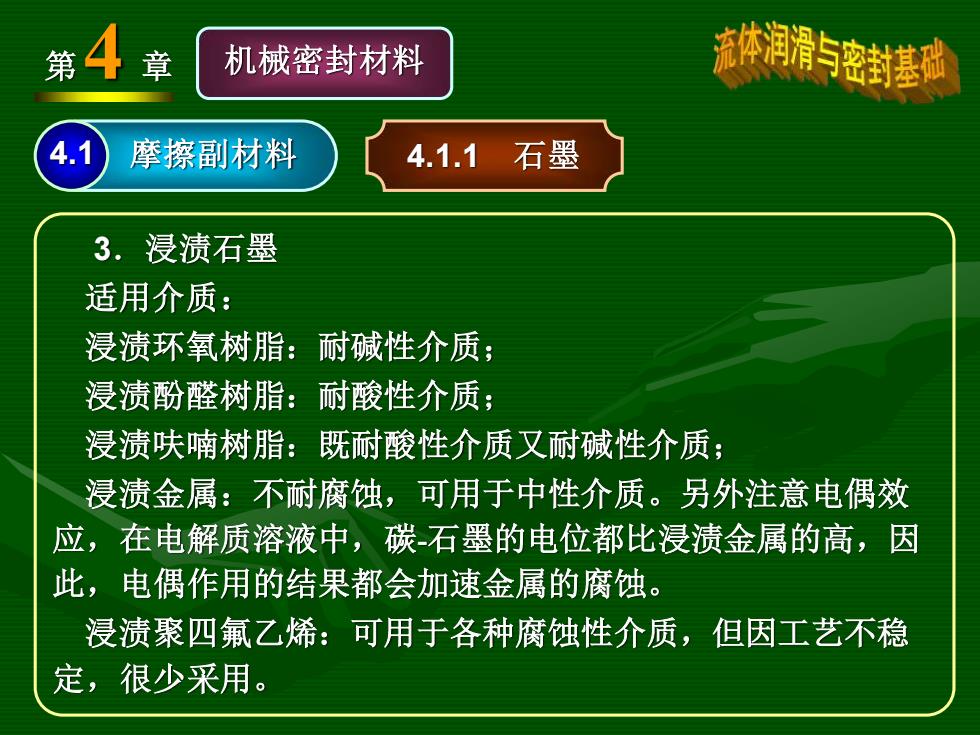

第4章 机械密封材料 流体润滑与密封基遗 4.1 摩擦副材料 4.1.1石墨 3.浸渍石墨 适用介质： 浸渍环氧树脂：耐碱性介质； 浸渍酚醛树脂：耐酸性介质； 浸渍呋喃树脂：既耐酸性介质又耐碱性介质； 浸渍金属：不耐腐蚀，可用于中性介质。另外注意电偶效 应，在电解质溶液中，碳-石墨的电位都比浸渍金属的高，因 此，电偶作用的结果都会加速金属的腐蚀。 浸渍聚四氟乙烯：可用于各种腐蚀性介质，但因工艺不稳 定，很少采用
第 4 章 机械密封材料 4.1 摩擦副材料 3．浸渍石墨 适用介质： 浸渍环氧树脂：耐碱性介质； 浸渍酚醛树脂：耐酸性介质； 浸渍呋喃树脂：既耐酸性介质又耐碱性介质； 浸渍金属：不耐腐蚀，可用于中性介质。另外注意电偶效 应，在电解质溶液中，碳-石墨的电位都比浸渍金属的高，因 此，电偶作用的结果都会加速金属的腐蚀。 浸渍聚四氟乙烯：可用于各种腐蚀性介质，但因工艺不稳 定，很少采用。 4.1.1 石墨

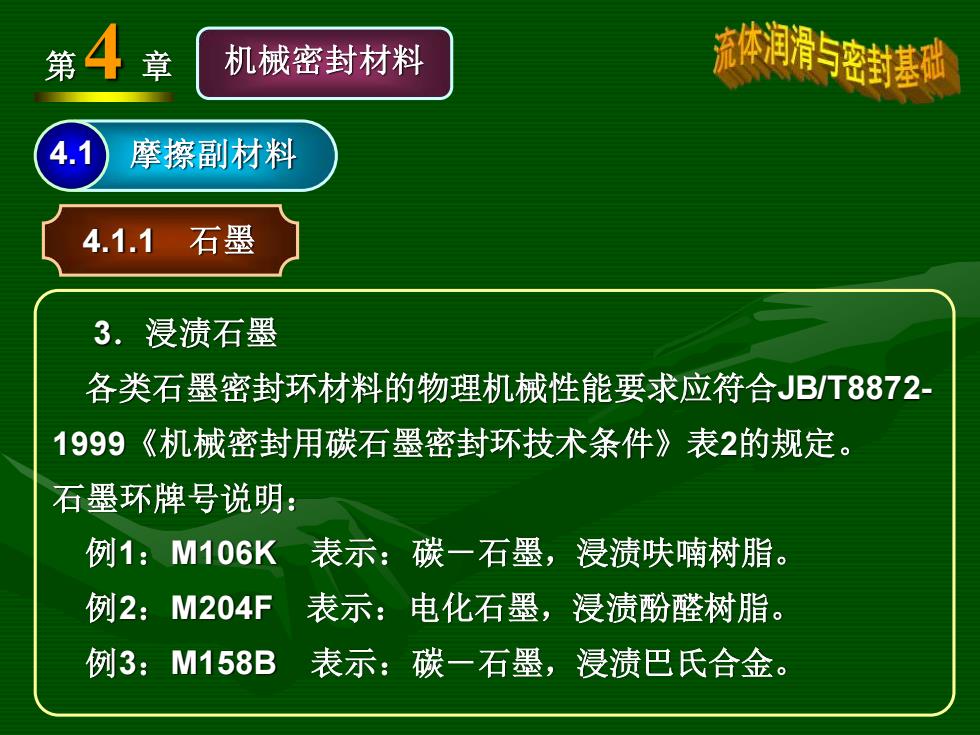

第4章 机械密封材料 充体润滑密封基 4.1 摩擦副材料 4.1.1石墨 3.浸渍石墨 各类石墨密封环材料的物理机械性能要求应符合JB/T8872- 1999《机械密封用碳石墨密封环技术条件》表2的规定。 石墨环牌号说明： 例1：M106K表示：碳一石墨，浸渍呋喃树脂。 例2：M204F 表示：电化石墨，浸渍酚醛树脂。 例3：M158B 表示：碳一石墨，浸渍巴氏合金
第 4 章 机械密封材料 4.1 摩擦副材料 3．浸渍石墨 各类石墨密封环材料的物理机械性能要求应符合JB/T8872- 1999《机械密封用碳石墨密封环技术条件》表2的规定。 石墨环牌号说明： 例1：M106K 表示：碳－石墨，浸渍呋喃树脂。 例2：M204F 表示：电化石墨，浸渍酚醛树脂。 例3：M158B 表示：碳－石墨，浸渍巴氏合金。 4.1.1 石墨

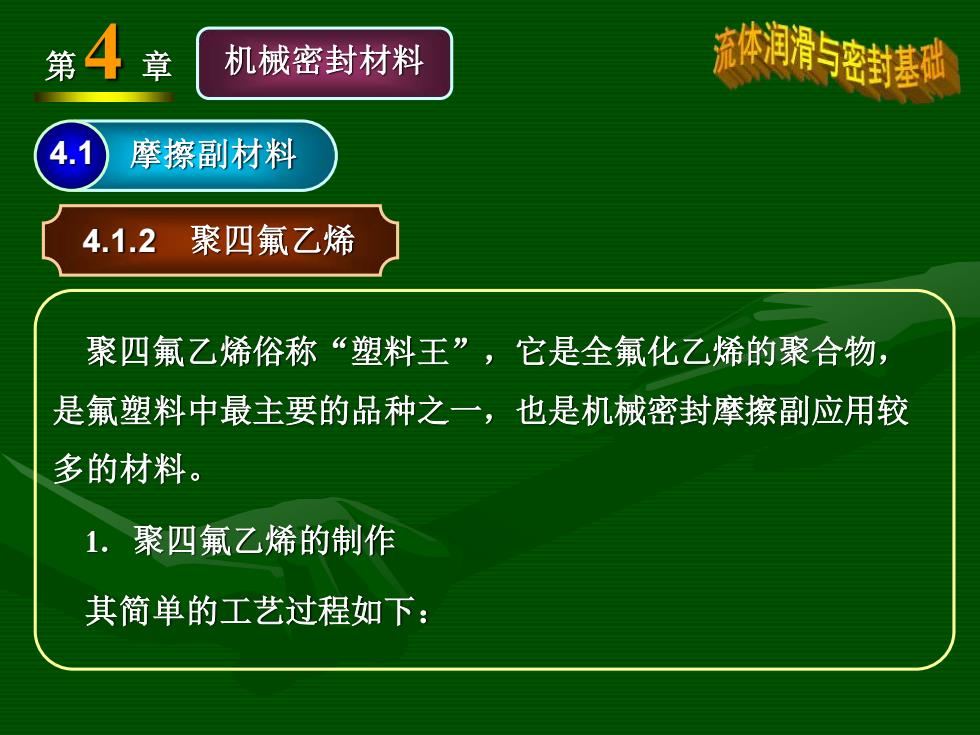

第4章 机械密封材料 流体润滑密封基 4.1 摩擦副材料 4.1.2聚四氟乙烯 聚四氟乙烯俗称“塑料王”，它是全氟化乙烯的聚合物， 是氟塑料中最主要的品种之一，也是机械密封摩擦副应用较 多的材料。 1.聚四氟乙烯的制作 其简单的工艺过程如下：
第 4 章 机械密封材料 4.1 摩擦副材料 聚四氟乙烯俗称“塑料王”，它是全氟化乙烯的聚合物， 是氟塑料中最主要的品种之一，也是机械密封摩擦副应用较 多的材料。 1．聚四氟乙烯的制作 其简单的工艺过程如下： 4.1.2 聚四氟乙烯
