中因石油大学 CHINA UNIVERSITY OF PETROLEUM 3、核磁共振仪简介 sample tube magnet RF transmitter detector recorder absorption B magnet controller magnetic field 7140
7/40 3、 核磁共振仪简介

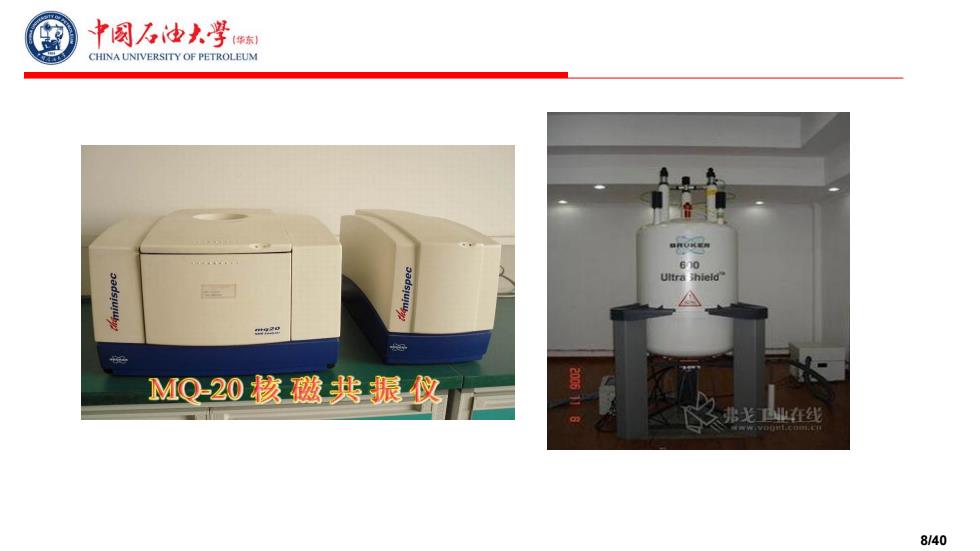

中因石油大学 CHINA UNIVERSITY OF PETROLEUM 92 MQ-20核磁共振仪 弗地在线 8140
8/40
中圆石油大学 CHINA UNIVERSITY OF PETROLEUM 问题： 根据 v= Bo 是否所有氢核在同一频率下发生共振， 只出现一个信号？ 裸核」 事实上，处于不同位置的磁核（质子)，其 化学环境（周围的电子云密度)不同，实受磁场 不同（大于或小于外磁场B),产生了化学位移。 9/40
9/40 根据 是否所有氢核在同一频率下发生共振， 只出现一个信号？ 问题： 事实上，处于不同位置的磁核（质子），其 化学环境（周围的电子云密度）不同，实受磁场 不同（大于或小于外磁场B0），产生了化学位移 。 裸核！ B0
中因石油大学 CHINA UNIVERSITY OF PETROLEUM 二、化学位移(chemical shift) 1.电子屏蔽效应 B实=B0-B'<B0 核 屏蔽效应 电子环流 B'=GBo Bo 磁力线B共振B,+GB Ho 电子环流产生的感应磁场 =B0(1+σ) 10/40
10/40 二、化学位移（chemical shift） B实 =B0 -B' < B0 ——屏蔽效应 1. 电子屏蔽效应 电子环流产生的感应磁场 B' = σB0 B共振= B0 +σB0 = B0 （1+ σ ） 核 Ho 图6-18 由环电流产生的感应磁场 B0 磁力线 电子环流 B
中因石油大学 CHINA UNIVERSITY OF PETROLEUM electrons shielding 1v= 2元 Bo effective effective field ficld 14,091.7 14.092.0 60 MHz 60 MHz 60MH2 absorbs does not absorbs absorb B Bo Bo 14.092.0 gauss 14.092.0 gauss 14.092.3gaus5 naked proton shielded proton stronger applied field absorbs at 14.092.0G feels less than 14.092.0G compensates for shielding 必须增加外加磁场强度，才能保证被电子屏蔽的氢 核在相同的频率下发生核磁共振！ 11/40
11/40 必须增加外加磁场强度，才能保证被电子屏蔽的氢 核在相同的频率下发生核磁共振！ B0
