3、模拟集成电路的种类有： ●集成运算放大器（加、减、微分、积分、对数、反对数、乘、 除等)》 ●集成宽带放大器 ●集成功率放大器 ●集成稳压电路 ●集成乘法器 ·集成锁相环路 ·集成模数和数模转换电路(A/D和D/A) ●电视机、收录机和电子设备中的专用集成电路
3、模拟集成电路的种类有： •集成运算放大器（加、减、微分、积分、对数、反对数、乘、 除等） •集成宽带放大器 •集成功率放大器 •集成稳压电路 •集成乘法器 •集成锁相环路 •集成模数和数模转换电路（A/D和D/A） •电视机、收录机和电子设备中的专用集成电路

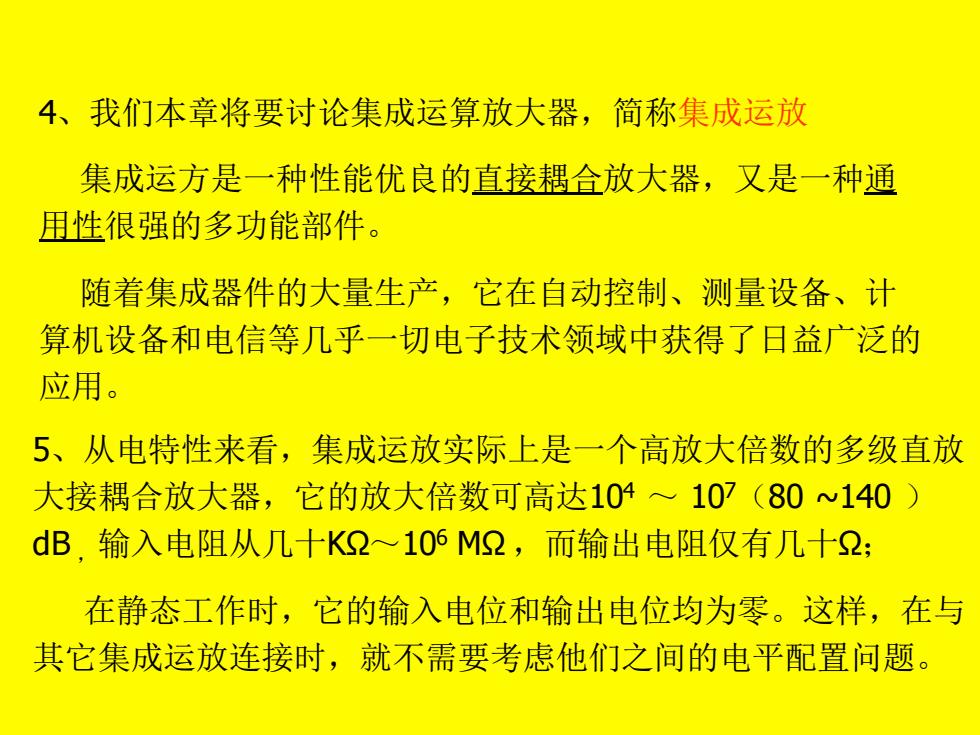

4、我们本章将要讨论集成运算放大器，简称集成运放 集成运方是一种性能优良的直接耦合放大器，又是一种通 用性很强的多功能部件。 随着集成器件的大量生产，它在自动控制、测量设备、计 算机设备和电信等几乎一切电子技术领域中获得了日益广泛的 应用。 5、从电特性来看，集成运放实际上是一个高放大倍数的多级直放 大接耦合放大器，它的放大倍数可高达104107(80~140) dB.输入电阻从几十K2106M2,而输出电阻仅有几十2： 在静态工作时，它的输入电位和输出电位均为零。这样，在与 其它集成运放连接时，就不需要考虑他们之间的电平配置问题
4、我们本章将要讨论集成运算放大器，简称集成运放 集成运方是一种性能优良的直接耦合放大器，又是一种通 用性很强的多功能部件。 随着集成器件的大量生产，它在自动控制、测量设备、计 算机设备和电信等几乎一切电子技术领域中获得了日益广泛的 应用。 5、从电特性来看，集成运放实际上是一个高放大倍数的多级直放 大接耦合放大器，它的放大倍数可高达104 ～ 107（80 ~140 ） dB ，输入电阻从几十KΩ～106 MΩ ，而输出电阻仅有几十Ω； 在静态工作时，它的输入电位和输出电位均为零。这样，在与 其它集成运放连接时，就不需要考虑他们之间的电平配置问题

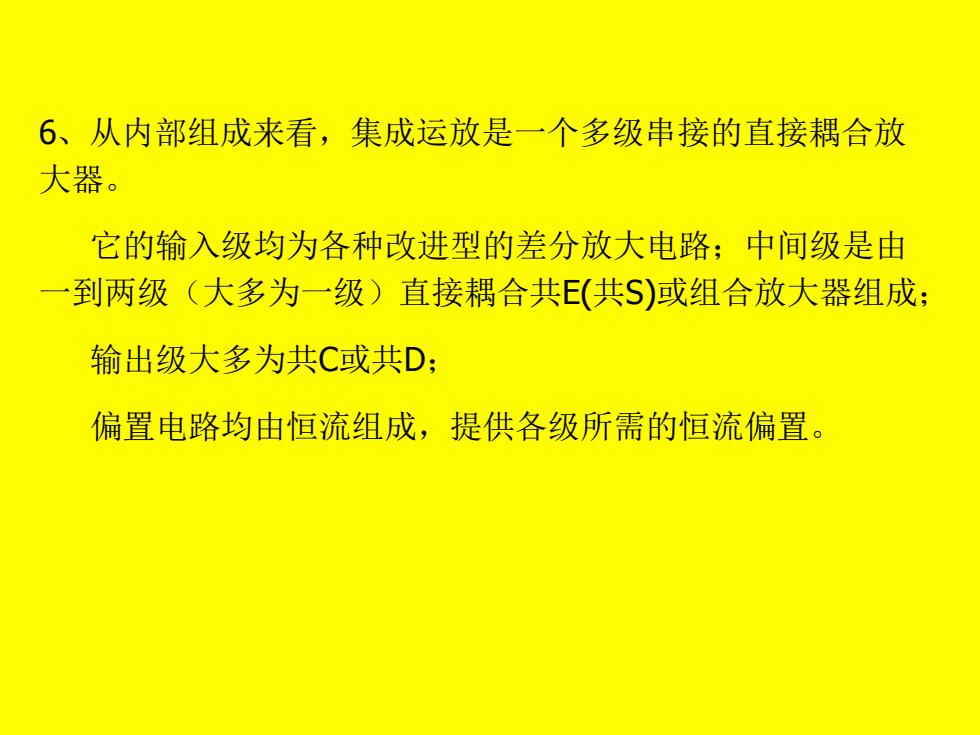

6、从内部组成来看，集成运放是一个多级串接的直接耦合放 大器。 它的输入级均为各种改进型的差分放大电路；中间级是由 一到两级（大多为一级）直接耦合共E(共S)或组合放大器组成； 输出级大多为共C或共D; 偏置电路均由恒流组成，提供各级所需的恒流偏置
6、从内部组成来看，集成运放是一个多级串接的直接耦合放 大器。 它的输入级均为各种改进型的差分放大电路；中间级是由 一到两级（大多为一级）直接耦合共E(共S)或组合放大器组成； 输出级大多为共C或共D； 偏置电路均由恒流组成，提供各级所需的恒流偏置
7、集成运放的主要参数（指标） 大体上可分为五大类： •输入误差特性 ●差模特 珙模特性 ·大信号动态特性 ●电源特性
7、集成运放的主要参数（指标） 大体上可分为五大类： •大信号动态特性 •差模特 性•共模特性 •电源特性 •输入误差特性
第一节集成运放应用电路 的组成原理
第一节 集成运放应用电路 ————的组成原理
