第一部分故障特征力偶不平衡特征>力偶不平衡在两轴承座上产生1X大的振动，可能一个轴承座上振动略大于另一外轴承座上的振动Imbalance(couple)明显的力偶不平衡有时可能X产生大的A向振动>两侧轴承H/V方向振动相位差910接近180度Orders>如果是力偶不平衡（不是不对中），同一轴承的H和V方向的相位差应该彼此相差90度01dBMETRAVIBtedAuthor:F.CHAMPAVIER7

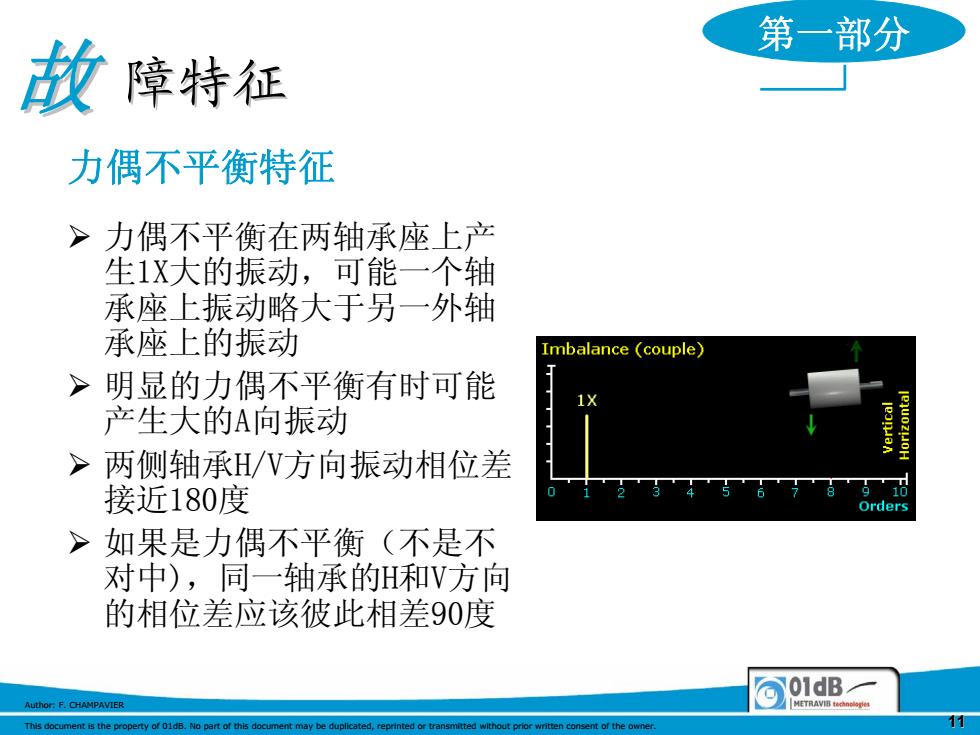

11 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 力偶不平衡特征 ¾ 力偶不平衡在两轴承座上产 生1X大的振动，可能一个轴 承座上振动略大于另一外轴 承座上的振动 ¾ 明显的力偶不平衡有时可能 产生大的A向振动 ¾ 两侧轴承H/V方向振动相位差 接近180度 ¾ 如果是力偶不平衡（不是不 对中)，同一轴承的H和V方向 的相位差应该彼此相差90度
第一部分故障特征动不平衡>质量分布轴线与旋转轴线既不平行也不相交Dynamic>动不平衡基本上是力不平衡和力偶不平衡两者的组Mass distributionaxis=Rotational axis合。它至少需要在垂直于轴中心线轴线的两个平面上才能修正平衡01dBMETRAVIBtedAuthor:F.CHAMPAVIER12

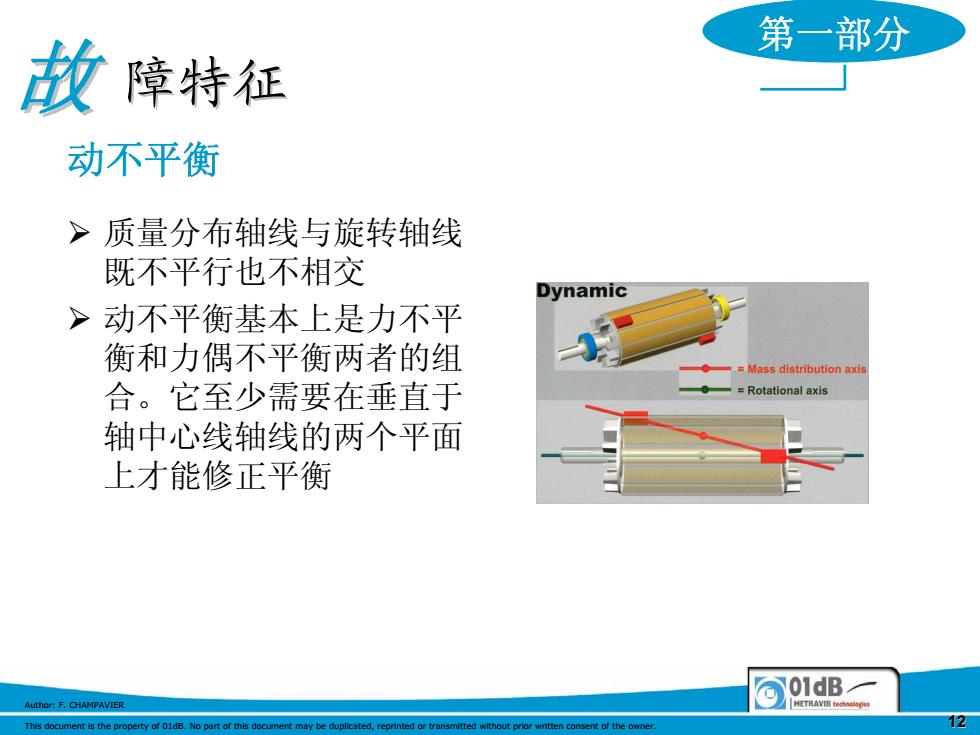

12 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 动不平衡 ¾ 质量分布轴线与旋转轴线 既不平行也不相交 ¾ 动不平衡基本上是力不平 衡和力偶不平衡两者的组 合。它至少需要在垂直于 轴中心线轴线的两个平面 上才能修正平衡
第一部分故障特征动不平衡特征>1X较大的振动，但是两侧轴承座上的振动幅值略不相同。假定没有其他明显的故障的话，1XRADIAL它们仍然在相同的幅值量级或者小于3比1的比例>与力不平衡和力偶不平衡一相位关系共型的刻诺样，当动不平衡为主时，振动相位还是稳定的和可重复的01dBMETRAVIBtedAuthor:F.CHAMPAVIER13

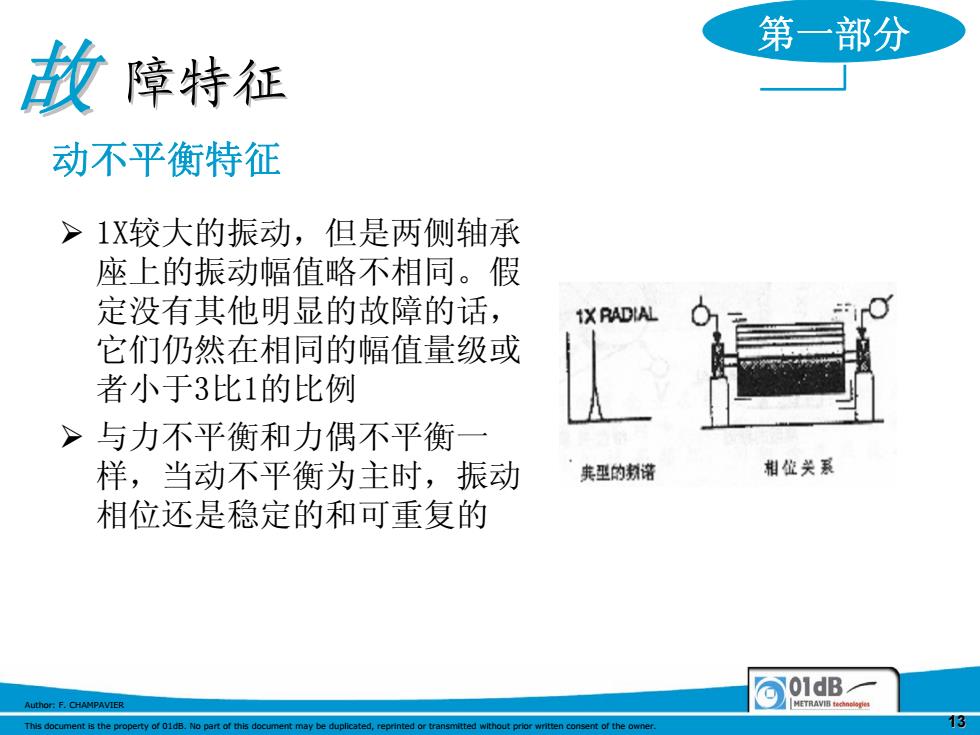

13 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 动不平衡特征 ¾ 1X较大的振动，但是两侧轴承 座上的振动幅值略不相同。假 定没有其他明显的故障的话， 它们仍然在相同的幅值量级或 者小于3比1的比例 ¾ 与力不平衡和力偶不平衡一 样，当动不平衡为主时，振动 相位还是稳定的和可重复的
第一部分故障特征动不平衡特征>两侧轴承之间的H方向振动相位差可能是0-180度的任一角度，这个相位差近似等于V方向振动相位差>相位差接近0度，静不平衡占优势。接近180度，力偶不平衡占优势。01dBMETRAVIBtedAuthOr:F.CHAMPAVIER14

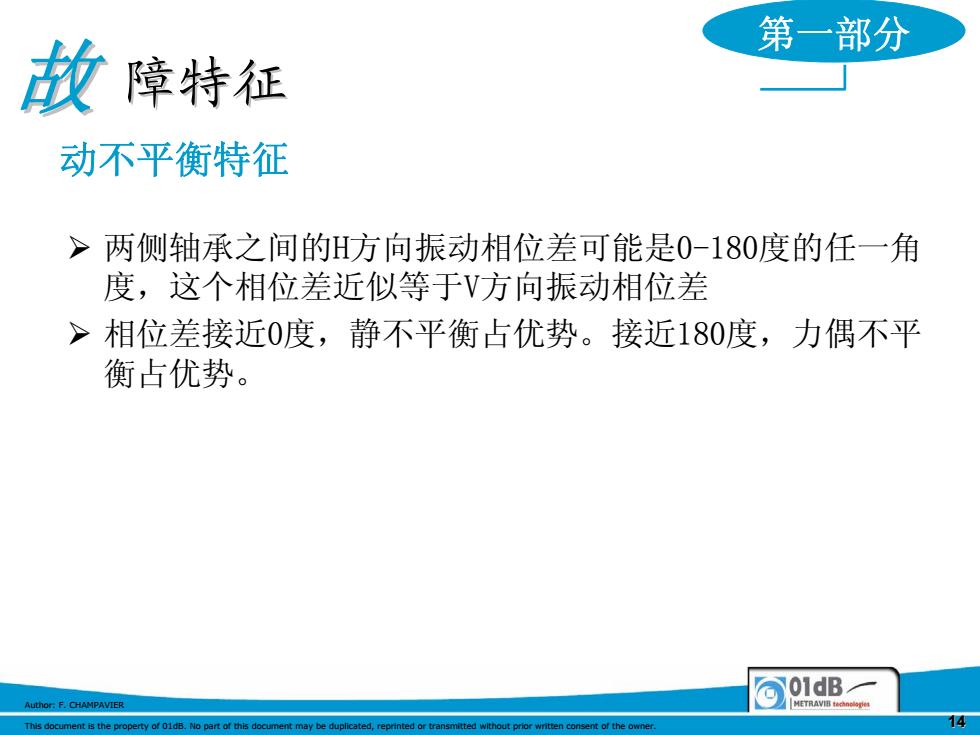

14 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 动不平衡特征 ¾ 两侧轴承之间的H方向振动相位差可能是0-180度的任一角 度，这个相位差近似等于V方向振动相位差 ¾ 相位差接近0度，静不平衡占优势。接近180度，力偶不平 衡占优势
第一部分故障特征悬臂转子不平衡>被驱动转子位于两轴承的外侧(如果转子位于两个轴承之间，称这种转子为简Overhung支转子)01dBMETRAVIBtedAuthor:F.CHAMPAVIER

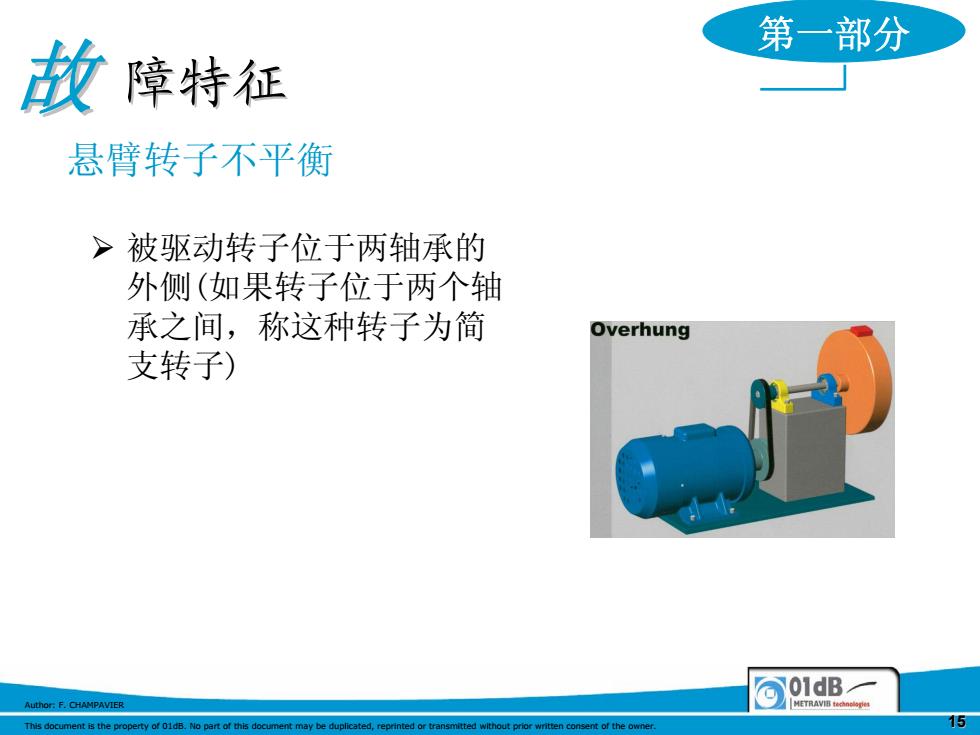

15 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 悬臂转子不平衡 ¾ 被驱动转子位于两轴承的 外侧(如果转子位于两个轴 承之间，称这种转子为简 支转子)
