第一部分故障特征悬臂转子不平衡特征>悬臂转子可产生1X转速频率的轴向力，引起Imbalance(overhung)轴向振动，这种轴向振动等于或者大于径向振动幅值》悬臂转子往往除了产生力不平衡之外，还产生大的力偶不平衡，这两种不平衡必须都要Orders修正之>对于单纯悬臂转子不平衡，在轴承1处的A方oo向振动相位将近似等于轴承2处的A方向振动1XAXIAL七&RADIAL相位（30度）。这里的振动相位差取决于与其他的诸如不对中、共振等故障相比较，不平衡故障占优势的程度典型的频谐相立关系》通常，首先处理力不平衡分量，然后再处理剩下的相位差接近180度的力偶不平衡分量，最终修正悬臂转子的不平衡01dBAuthor:F.CHAMPAVIERMETRAVIB

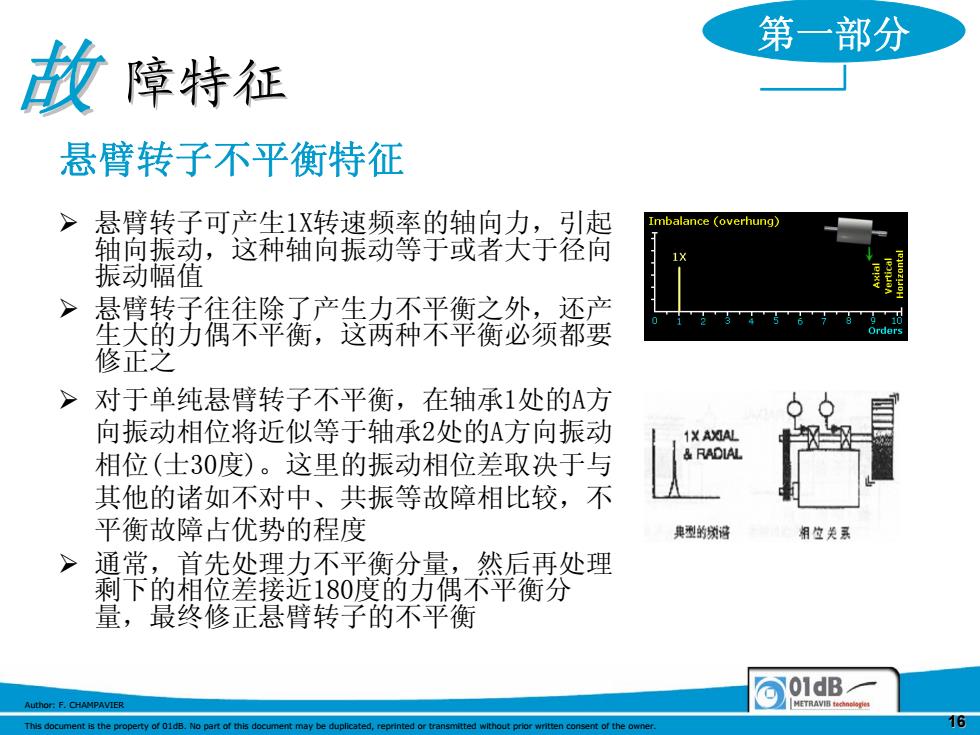

16 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 悬臂转子不平衡特征 ¾ 悬臂转子可产生1X转速频率的轴向力，引起 轴向振动，这种轴向振动等于或者大于径向 振动幅值 ¾ 悬臂转子往往除了产生力不平衡之外，还产 生大的力偶不平衡，这两种不平衡必须都要 修正之 ¾ 对于单纯悬臂转子不平衡，在轴承1处的A方 向振动相位将近似等于轴承2处的A方向振动 相位(士30度)。这里的振动相位差取决于与 其他的诸如不对中、共振等故障相比较，不 平衡故障占优势的程度 ¾ 通常，首先处理力不平衡分量，然后再处理 剩下的相位差接近180度的力偶不平衡分 量，最终修正悬臂转子的不平衡
第一部分故障特征不平衡振动特征1X振动（但是1x并不总是不平衡）。通常，1X振动在频谱中占优势。口当故障仅限于不平衡时，1X振动幅值通常大于或等于振动总值的80%口（如果除了不平衡之外还有其他故障，则可能仅为振动总值的5%到80%)。振动幅值与质量中心离轴旋转中心线的距离成正比。当低于转子一阶4临界转速运转时，振动幅值将随转速的平方成比例变化。即：转速升高3倍，将导致不平衡振动增大9倍质量不平衡产生一个均匀的旋转力，此力的方向连续变化，但是始终口作用在径向方向上，因此，轴和支承轴承趋向于以某圆周轨道运动然而，由于轴承的垂直方向刚性比水平方向刚性强，所以通常振动响应是一定程度的椭圆轨迹，水平方向振动通常略大于垂直方向振动，一般范围在2至3倍左右。当水平方向与垂直方向振动之比大于6比1时，通常说明是其他故障，尤其是共振。01dBAuthOr:F.CHAMPAVIERMETRAVIB7

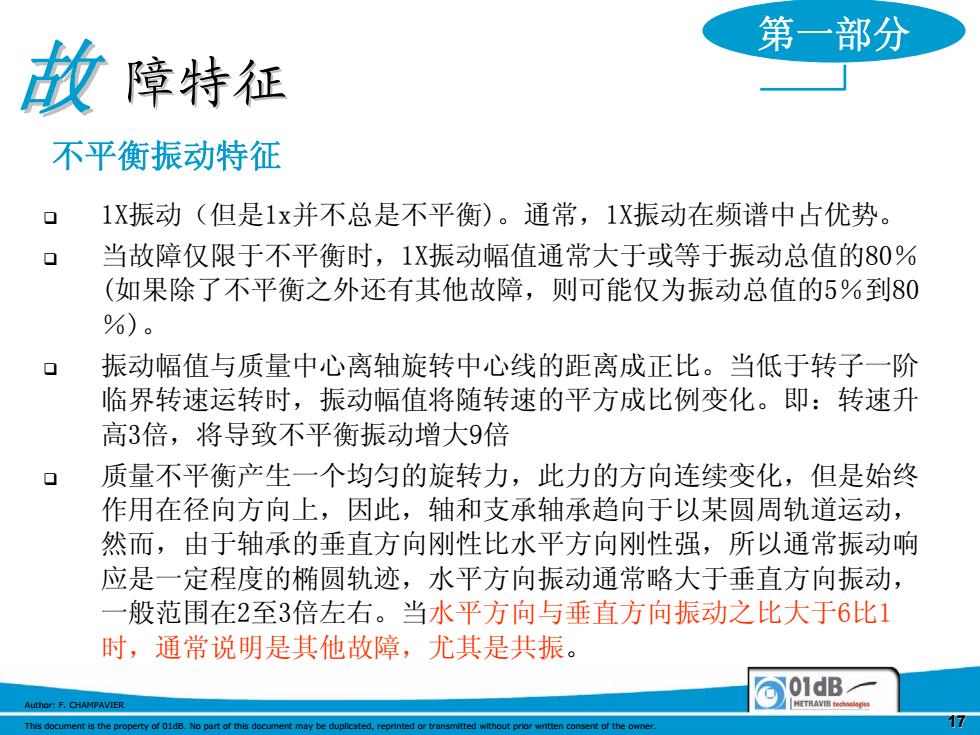

17 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 不平衡振动特征 1X振动（但是1x并不总是不平衡)。通常，1X振动在频谱中占优势。 当故障仅限于不平衡时，1X振动幅值通常大于或等于振动总值的80％ (如果除了不平衡之外还有其他故障，则可能仅为振动总值的5％到80 ％)。 振动幅值与质量中心离轴旋转中心线的距离成正比。当低于转子一阶 临界转速运转时，振动幅值将随转速的平方成比例变化。即：转速升 高3倍，将导致不平衡振动增大9倍 质量不平衡产生一个均匀的旋转力，此力的方向连续变化，但是始终 作用在径向方向上，因此，轴和支承轴承趋向于以某圆周轨道运动， 然而，由于轴承的垂直方向刚性比水平方向刚性强，所以通常振动响 应是一定程度的椭圆轨迹，水平方向振动通常略大于垂直方向振动， 一般范围在2至3倍左右。当水平方向与垂直方向振动之比大于6比1 时，通常说明是其他故障，尤其是共振
