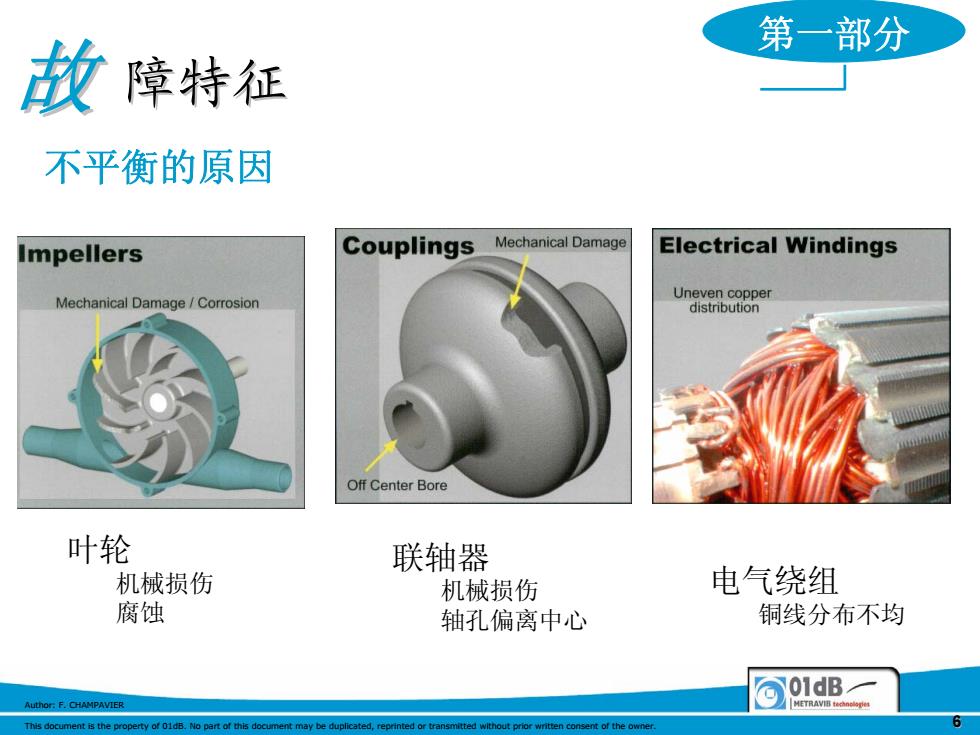

第一部分故障特征不平衡的原因MechanicalDamageCouplingsElectrical WindingsImpellersUneven copperMechanicalDamage/CorrosiondistributionOffCenterBore叶轮联轴器电气绕组机械损伤机械损伤腐蚀铜线分布不均轴孔偏离中心01dBMETRAVIBtedAULNO:F.CHAMPAVIER
6 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 不平衡的原因 叶轮 机械损伤 腐蚀 联轴器 机械损伤 轴孔偏离中心 电气绕组 铜线分布不均

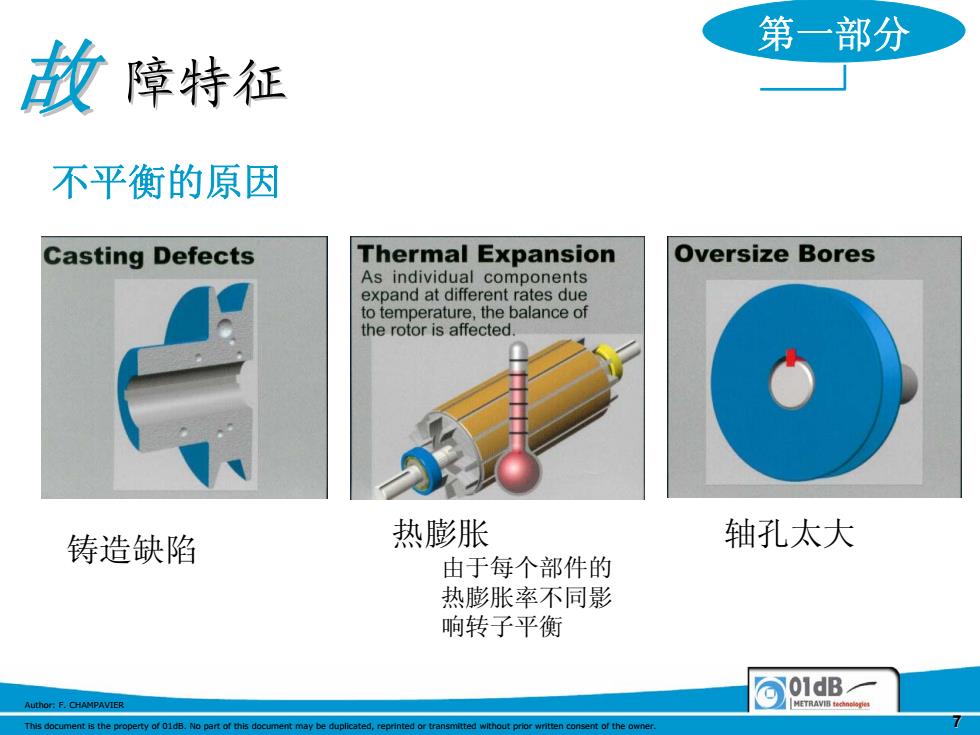

第一部分故障特征不平衡的原因ThermalExpansionOversize BoresCasting DefectsAs individual componentsexpand atdifferentrates duetotemperature,thebalanceoftherotorisaffected热膨胀轴孔太大铸造缺陷由于每个部件的热膨胀率不同影响转子平衡01dBMETRAVIB6AULNO:FCHAMPAVIER
7 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 不平衡的原因 铸造缺陷 热膨胀由于每个部件的 热膨胀率不同影 响转子平衡 轴孔太大

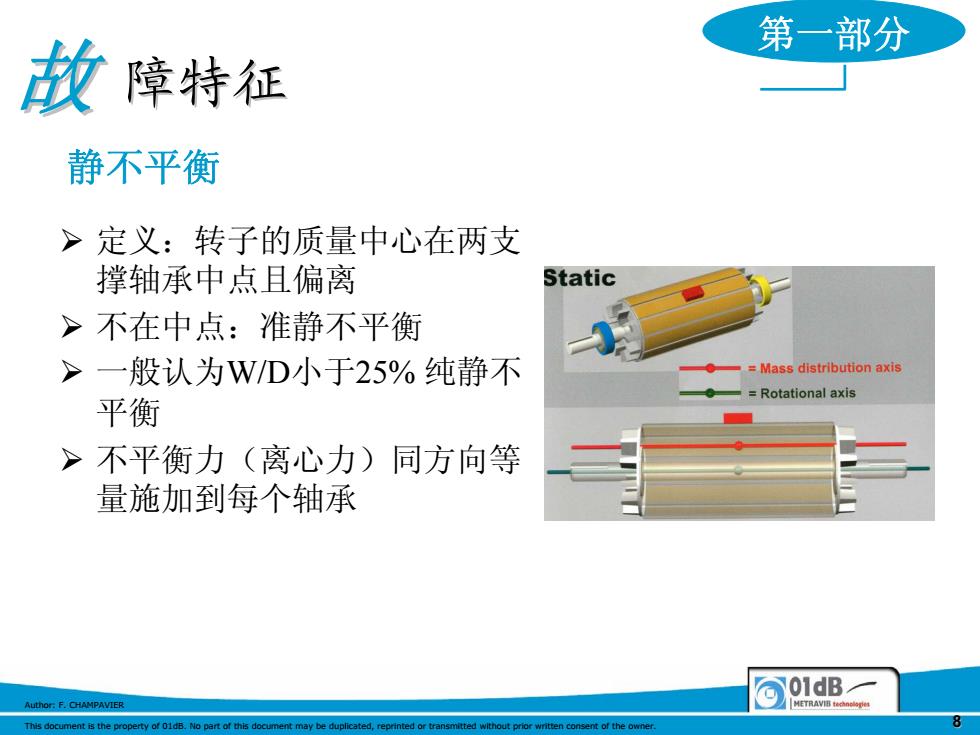

第一部分故障特征静不平衡>定义：转子的质量中心在两支Static撑轴承中点且偏离>不在中点：准静不平衡>一般认为W/D小于25%纯静不=Mass distribution axis=Rotational axis平衡>不平衡力（离心力）同方向等量施加到每个轴承01dBMETRAVIBtedAuthor:F.CHAMPAVIER
8 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 静不平衡 ¾ 定义：转子的质量中心在两支 撑轴承中点且偏离 ¾ 不在中点：准静不平衡 ¾ 一般认为W/D小于25% 纯静不 平衡 ¾ 不平衡力（离心力）同方向等 量施加到每个轴承

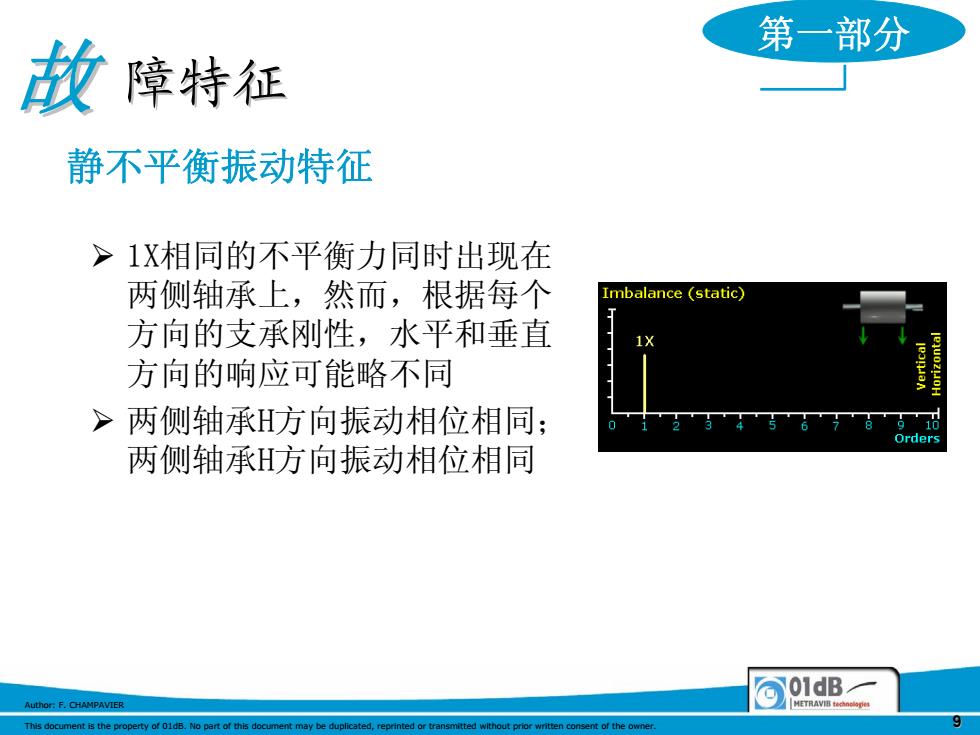

第一部分故障特征静不平衡振动特征>1X相同的不平衡力同时出现在两侧轴承上，然而，根据每个Imbalance(static)方向的支承刚性，水平和垂直方向的响应可能略不同>两侧轴承H方向振动相位相同：10Orders两侧轴承H方向振动相位相同01dBMETRAVIBtedAuthor:F.CHAMPAVIER
9 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 静不平衡振动特征 ¾ 1X相同的不平衡力同时出现在 两侧轴承上，然而，根据每个 方向的支承刚性，水平和垂直 方向的响应可能略不同 ¾ 两侧轴承H方向振动相位相同； 两侧轴承H方向振动相位相同

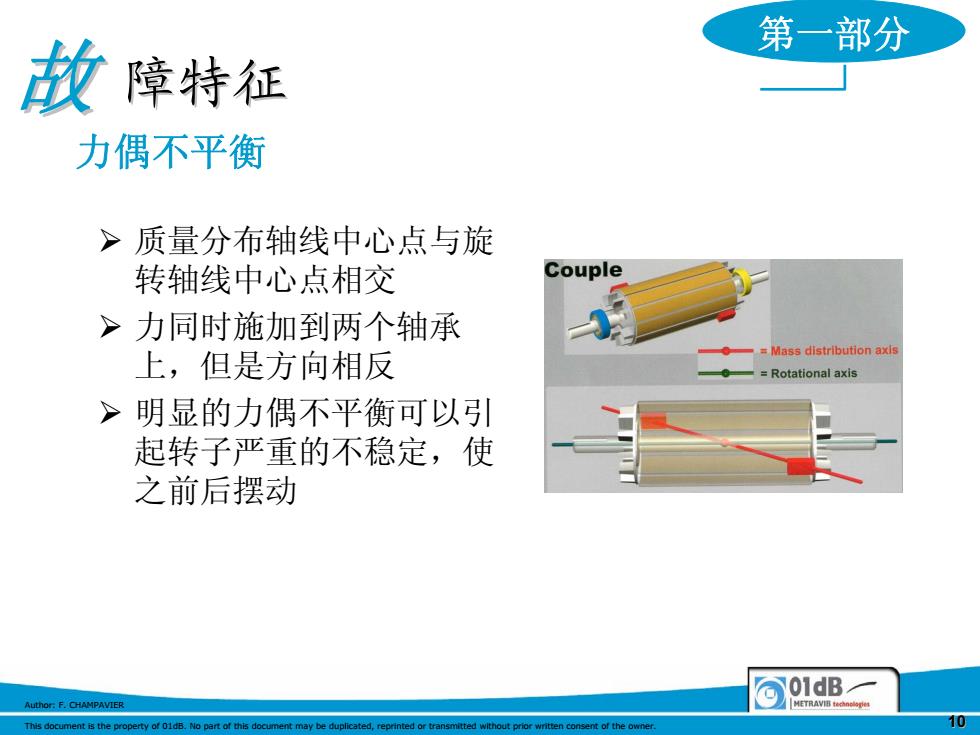

第一部分故障特征力偶不平衡>质量分布轴线中心点与旋Couple转轴线中心点相交>力同时施加到两个轴承=Massdistributionaxis上，但是方向相反=Rotationalaxis>明显的力偶不平衡可以引起转子严重的不稳定，使之前后摆动01dBMETRAVIBtedAuthor:F.CHAMPAVIER
10 障特征 第一部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 力偶不平衡 ¾ 质量分布轴线中心点与旋 转轴线中心点相交 ¾ 力同时施加到两个轴承 上，但是方向相反 ¾ 明显的力偶不平衡可以引 起转子严重的不稳定，使 之前后摆动
