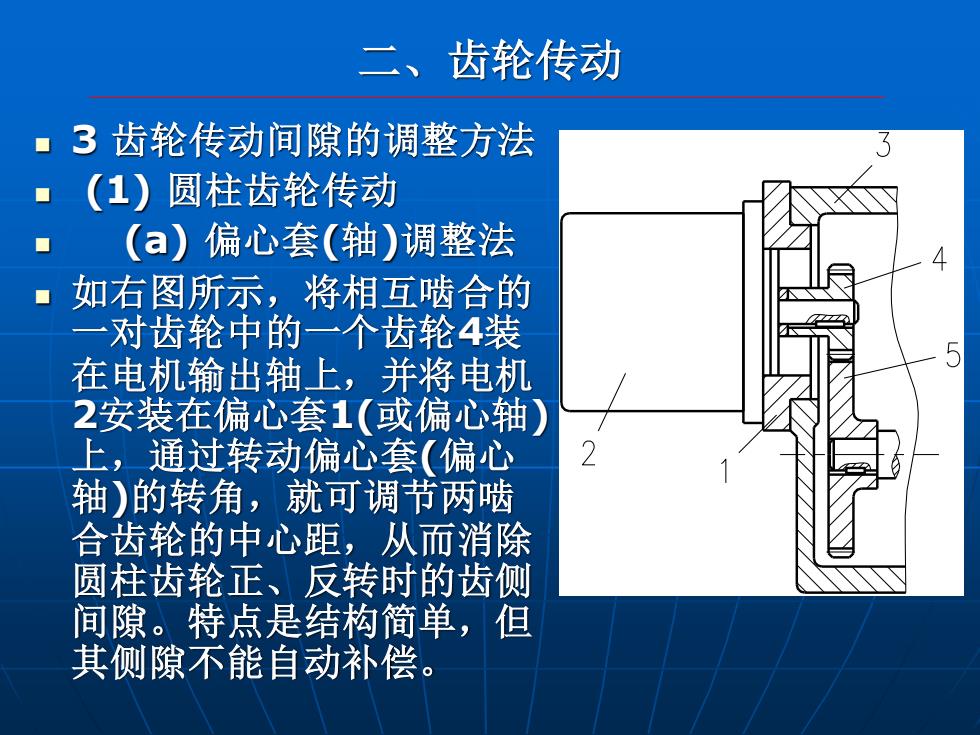

二、 齿轮传动 ■3齿轮传动间隙的调整方法 (1)圆柱齿轮传动 (a)偏心套（轴）调整法 如右图所示，将相互啮合的 一对齿轮中的一个齿轮4装 在电机输出轴上，并将电机 2安装在偏心套1（或偏心轴） 上，通过转动偏心套（偏心 轴)的转角，就可调节两啮 合齿轮的中心距，从而消除 圆柱齿轮正、反转时的齿侧 间隙。特点是结构简单，但 其侧隙不能自动补偿
◼ 3 齿轮传动间隙的调整方法 ◼ (1) 圆柱齿轮传动 ◼ (a) 偏心套(轴)调整法 ◼ 如右图所示，将相互啮合的 一对齿轮中的一个齿轮4装 在电机输出轴上，并将电机 2安装在偏心套1(或偏心轴) 上，通过转动偏心套(偏心 轴)的转角，就可调节两啮 合齿轮的中心距，从而消除 圆柱齿轮正、反转时的齿侧 间隙。特点是结构简单，但 其侧隙不能自动补偿。 二、齿轮传动

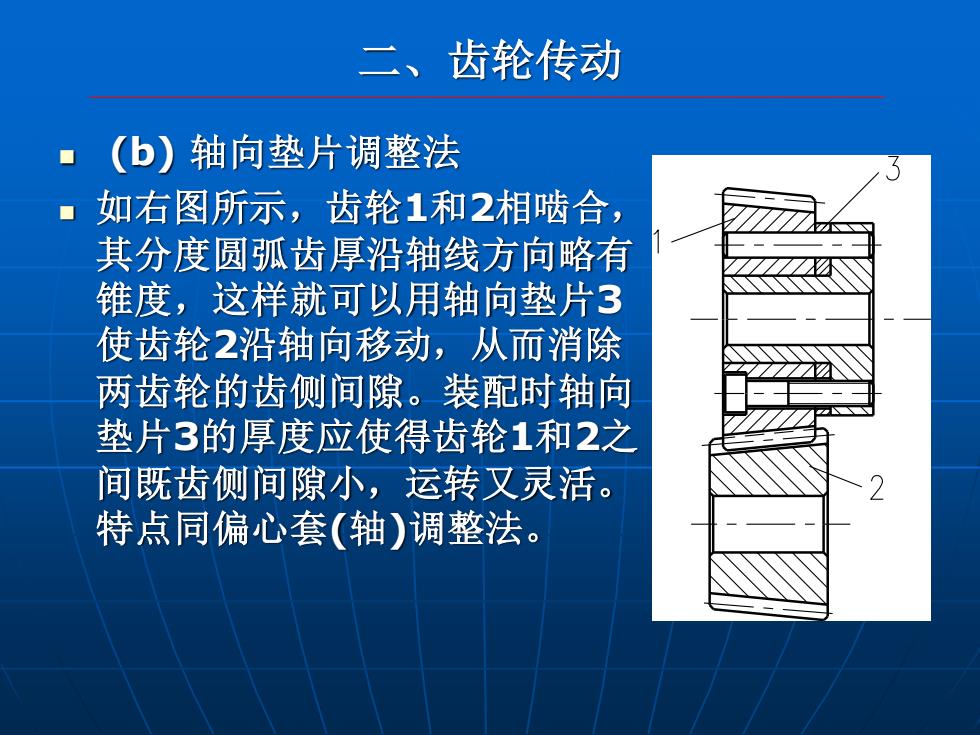

齿轮传动 (b)轴向垫片调整法 如右图所示，齿轮1和2相啮合， 其分度圆弧齿厚沿轴线方向略有 锥度，这样就可以用轴向垫片3 使齿轮2沿轴向移动，从而消除 两齿轮的齿侧间隙。装配时轴向 垫片3的厚度应使得齿轮1和2之 间既齿侧间隙小，运转又灵活。 特点同偏心套（轴）调整法
◼ (b) 轴向垫片调整法 ◼ 如右图所示，齿轮1和2相啮合， 其分度圆弧齿厚沿轴线方向略有 锥度，这样就可以用轴向垫片3 使齿轮2沿轴向移动，从而消除 两齿轮的齿侧间隙。装配时轴向 垫片3的厚度应使得齿轮1和2之 间既齿侧间隙小，运转又灵活。 特点同偏心套(轴)调整法。 二、齿轮传动
二、 齿轮传动 (c)双片薄齿轮错齿调整法 这种消除齿侧间隙的方法是将其中一个做成宽齿轮， 另一个用两片薄齿轮组成。采取措施使一个薄齿轮的左齿 侧和另一个薄齿轮的右齿侧分别紧贴在宽齿轮齿槽的左、 右两侧，以消除齿侧间隙，反向时不会出现死区。 34 5、6 围细国 3
◼ (c) 双片薄齿轮错齿调整法 ◼ 这种消除齿侧间隙的方法是将其中一个做成宽齿轮， 另一个用两片薄齿轮组成。采取措施使一个薄齿轮的左齿 侧和另一个薄齿轮的右齿侧分别紧贴在宽齿轮齿槽的左、 右两侧，以消除齿侧间隙，反向时不会出现死区。 二、齿轮传动 1 2 3 4 1 2 3 3 4 5 6 7

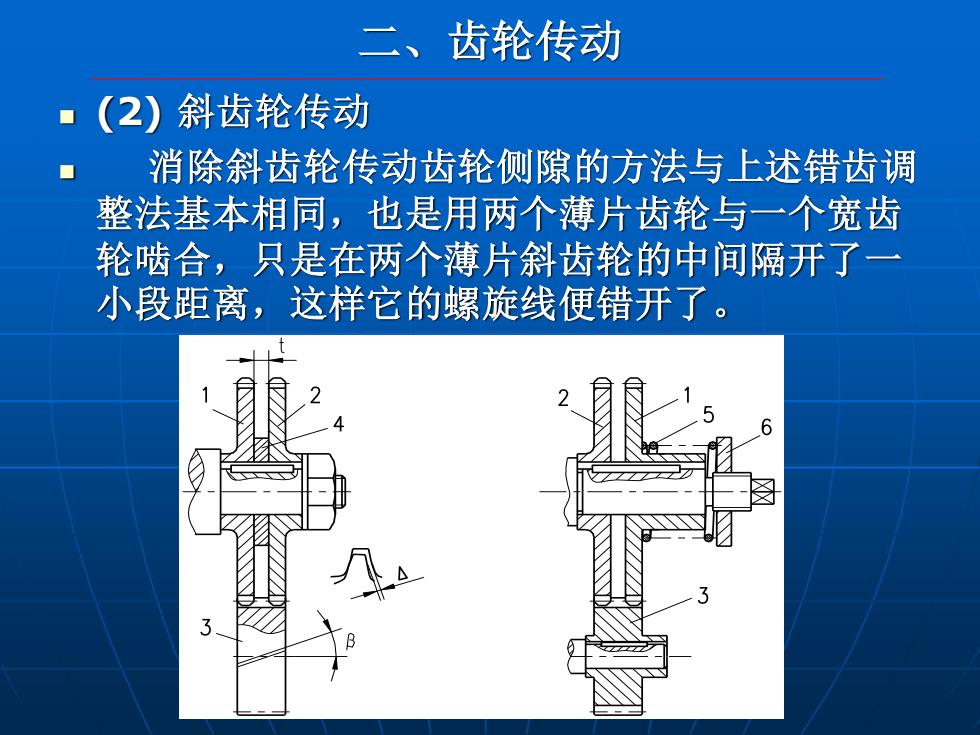

齿轮传动 (2)斜齿轮传动 消除斜齿轮传动齿轮侧隙的方法与上述错齿调 整法基本相同，也是用两个薄片齿轮与一个宽齿 轮啮合，只是在两个薄片斜齿轮的中间隔开了一 小段距离，这样它的螺旋线便错开了。 6
◼ (2) 斜齿轮传动 ◼ 消除斜齿轮传动齿轮侧隙的方法与上述错齿调 整法基本相同，也是用两个薄片齿轮与一个宽齿 轮啮合，只是在两个薄片斜齿轮的中间隔开了一 小段距离，这样它的螺旋线便错开了。 二、齿轮传动
二、 齿轮传动 (3) 锥齿轮传动 (a) 轴向压簧调整法轴向压簧调整法原理如图 6-15,在锥齿轮4的传动轴7上装有压簧5，其 轴向力大小由螺母6调节。锥齿轮4在压簧5的作 用下可轴向移动，从而消除了其与啮合的锥齿轮I 之间的齿侧间隙
◼ (3) 锥齿轮传动 ◼ (a) 轴向压簧调整法 轴向压簧调整法原理如图 6-15，在锥齿轮4的传动轴7上装有压簧5，其 轴向力大小由螺母6调节。锥齿轮4在压簧5的作 用下可轴向移动，从而消除了其与啮合的锥齿轮l 之间的齿侧间隙。 二、齿轮传动
