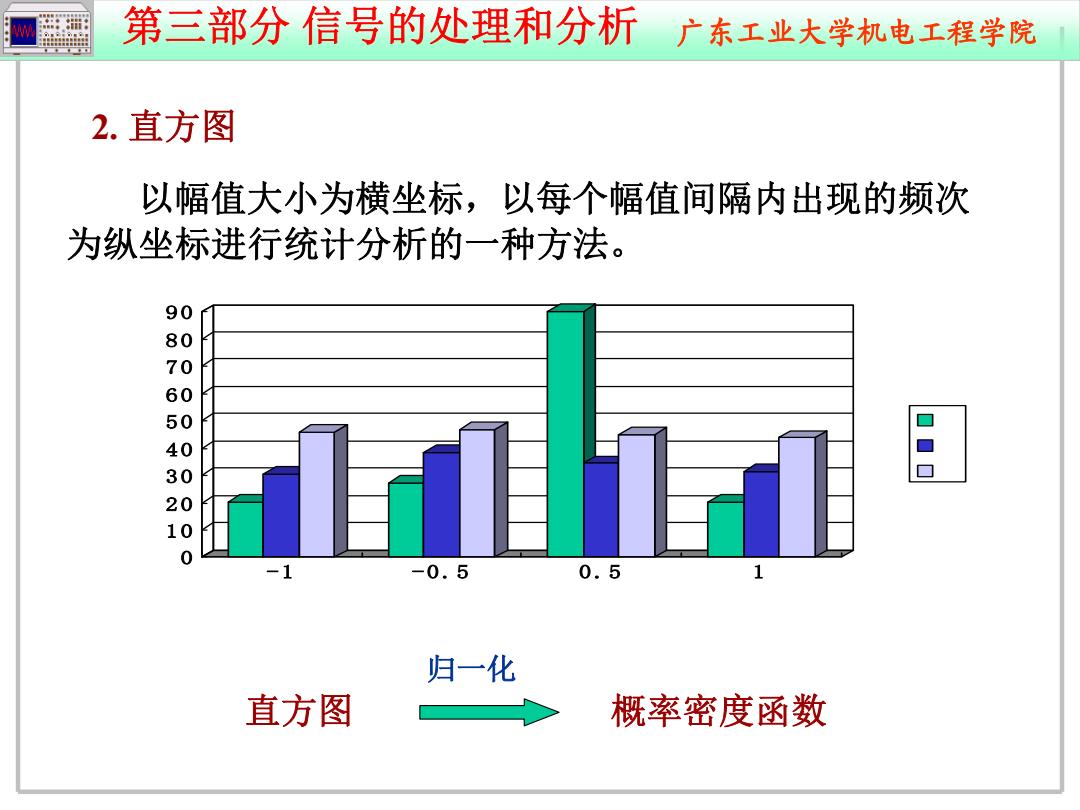

第三部分信号的处理和分析广东工业大学机电工程学院 2.直方图 以幅值大小为横坐标，以每个幅值间隔内出现的频次 为纵坐标进行统计分析的一种方法。 90 000504006100 口 -0.5 0.5 归一化 直方图 概率密度函数
第三部分 信号的处理和分析 广东工业大学机电工程学院 2. 直方图 以幅值大小为横坐标，以每个幅值间隔内出现的频次 为纵坐标进行统计分析的一种方法。 0 10 20 30 40 50 60 70 80 90 -1 -0.5 0.5 1 直方图 概率密度函数 归一化

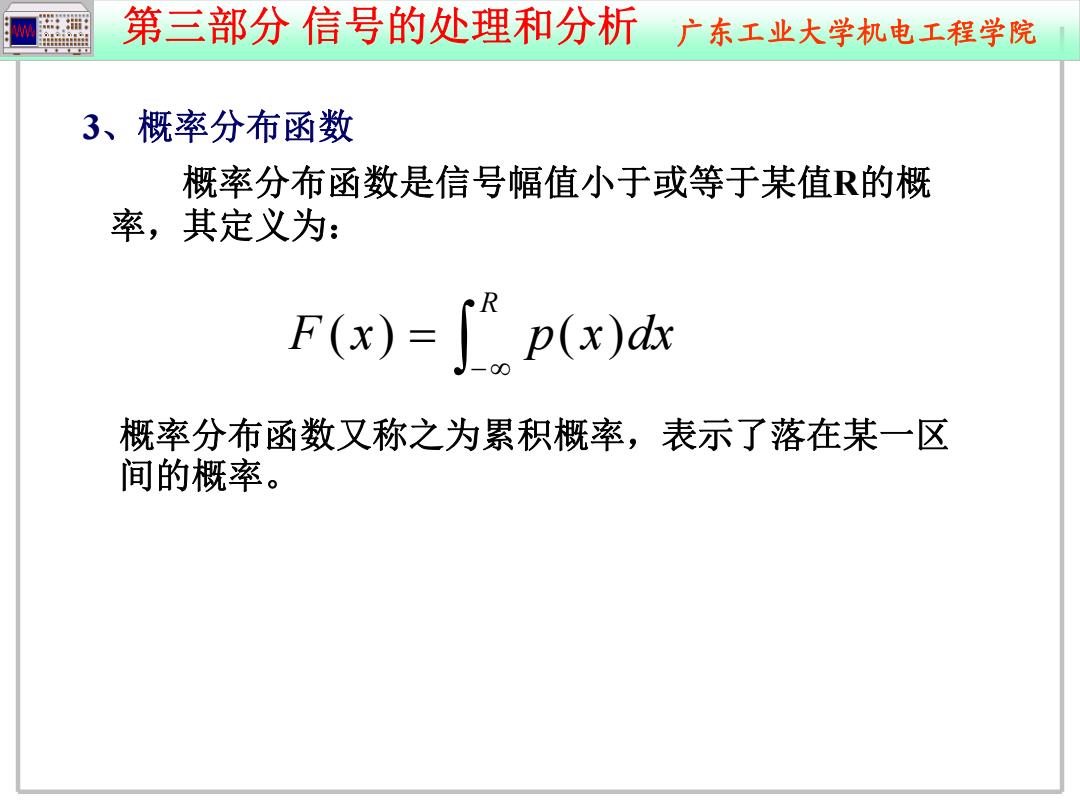

第三部分信号的处理和分析广东工业大学机电工程学院 3、概率分布函数 概率分布函数是信号幅值小于或等于某值R的概 率，其定义为： F(x)="p(x)dx 概率分布函数又称之为累积概率，表示了落在某一区 间的概率
第三部分 信号的处理和分析 广东工业大学机电工程学院 3、概率分布函数 概率分布函数是信号幅值小于或等于某值 R的概 率，其定义为： 概率分布函数又称之为累积概率，表示了落在某一区 间的概率。 R )()( dxxpxF

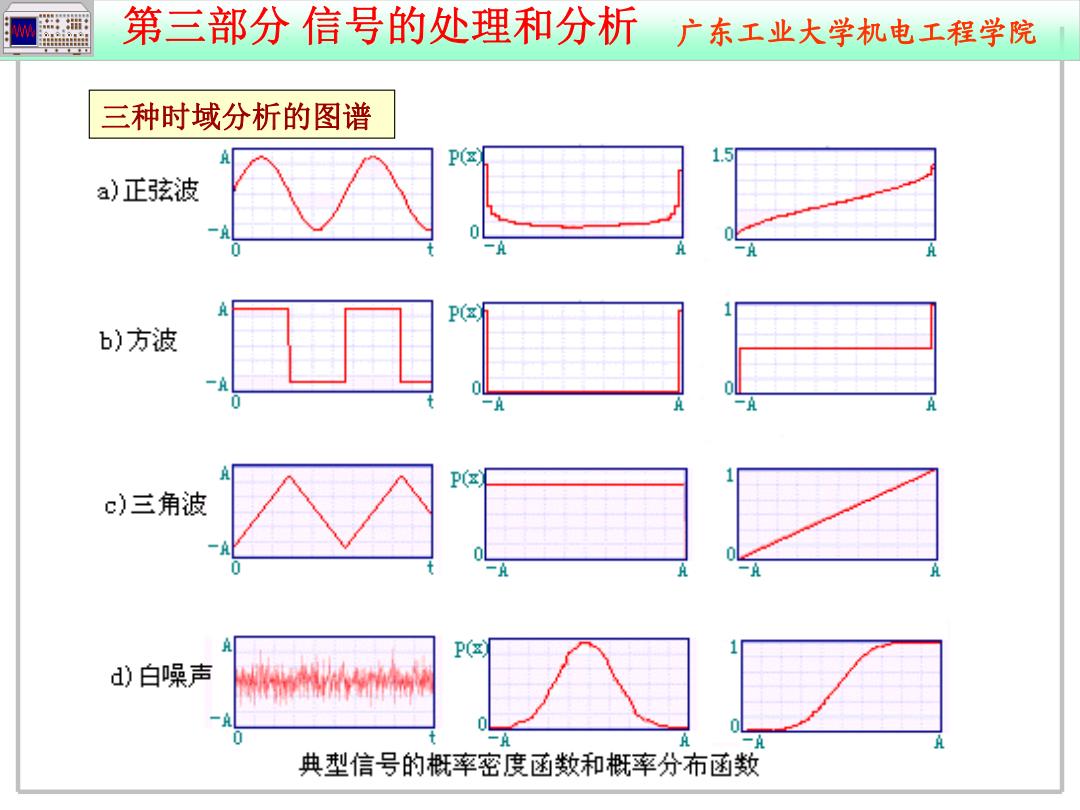

第三部分信号的处理和分析广东工业大学机电工程学院 三种时域分析的图谱 P( 5 a)正弦波 b)方波 PO c)三角波 P( d)白噪声 典型信号的概率密度函数和概率分布函数
第三部分 信号的处理和分析 广东工业大学机电工程学院 三种时域分析的图谱
第三部分信号的处理和分析广东工业大学机电工程学院 3.2信号的频域分析 信号频域分析是采用傅立叶变换将时域信号x()变换为频 域信号X(①，从而帮助人们从另一个角度来了解信号的特征。 餐 88888 B88B8 鶸昌
第三部分 信号的处理和分析 广东工业大学机电工程学院 3.2 信号的频域分析 8563A SPECTRUM ANALYZER 9 kHz - 26.5 GHz 信号频域分析是采用傅立叶变换将时域信号x(t)变换为频 域信号X(f)，从而帮助人们从另一个角度来了解信号的特征。 傅里 叶变 换

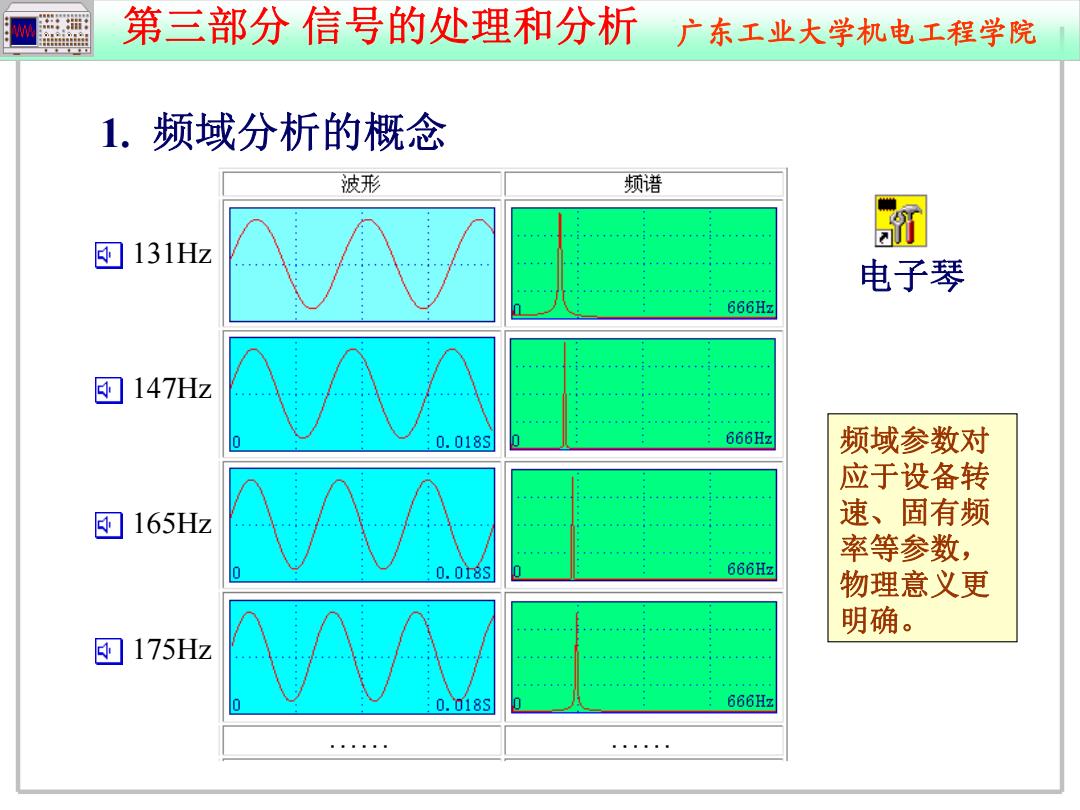

第三部分信号的处理和分析广东工业大学机电工程学院 1.频域分析的概念 波形 频谱 新 ▣131Hz 电子琴 666Hz 147Hz 018S 666Hz 频域参数对 应于设备转 165Hz A 速、固有频 率等参数， 666Hz 物理意义更 明确。 175Hz 0.018S 666Hz
第三部分 信号的处理和分析 广东工业大学机电工程学院 1. 频域分析的概念 131Hz 147Hz 165Hz 175Hz 频域参数对 应于设备转 速、固有频 率等参数， 物理意义更 明确。 电子琴
