例5-6在同一坐标内，分别用不同线型和颜色绘制曲 线y1=0.2e-0.5xc0s(4πx)和y2=2e0.5xc0s(πx),标记两 曲线交叉点。 程序如下： x=linspace(0,2*pi,1000); y1=0.2*exp(-0.5*x).*c0s(4*pi*x); y2=2*exp(-0.5*x).*c0s(pi*x); k=find(abs(y1-y2)<1e-2); %查找y1与y2相等点 (近似相等)的下标 x1=x(k); %取y1与y2相等点的x坐标 y3=0.2*exp(-0.5*x1).*c0s(4*pi*x1);%求y1与y2值 相等点的y坐标 plot(x,y1,x,y2,'k:',x1,y3,'bp');
例5-6 在同一坐标内，分别用不同线型和颜色绘制曲 线y1=0.2e -0.5xcos(4πx) 和y2=2e -0.5xcos(πx)，标记两 曲线交叉点。 程序如下： x=linspace(0,2*pi,1000); y1=0.2*exp(-0.5*x). *cos(4*pi*x); y2=2*exp(-0.5*x). *cos(pi*x); k=find(abs(y1-y2)<1e-2); %查找y1与y2相等点 (近似相等)的下标 x1=x(k); %取y1与y2相等点的x坐标 y3=0.2*exp(-0.5*x1). *cos(4*pi*x1); %求y1与y2值 相等点的y坐标 plot(x,y1,x,y2, 'k:' ,x1,y3, 'bp');
5.1.4图形标注与坐标控制 1.图形标注 有关图形标注函数的调用格式为： title(图形名称) xlabel(x轴说明) ylabel(y轴说明) text(x,y,图形说明) legend(图例1，图例2，…)

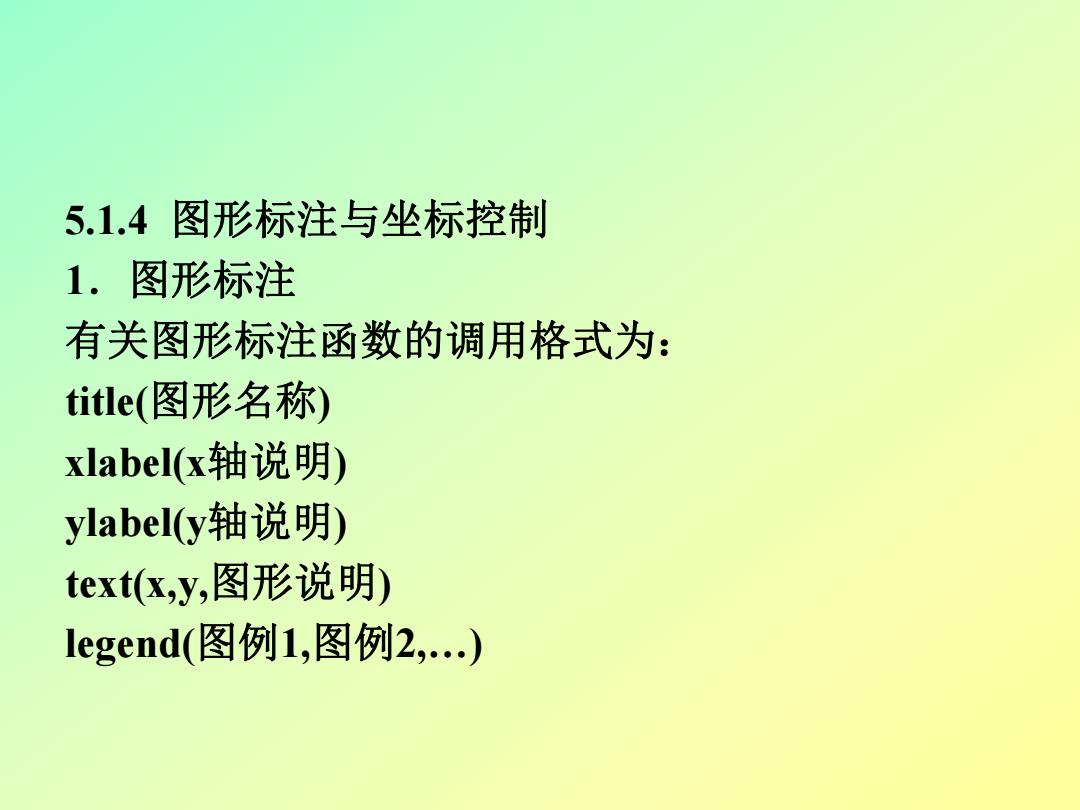

5.1.4 图形标注与坐标控制 1．图形标注 有关图形标注函数的调用格式为： title(图形名称) xlabel(x轴说明) ylabel(y轴说明) text(x,y,图形说明) legend(图例1,图例2,…)
函数中的说明文字，除使用标准的ASCII字符外， 还可使用LaTeX格式的控制字符，这样就可以在 图形上添加希腊字母、数学符号及公式等内容。 例如，text(0.3,0.5,‘sin(omega}t+beta)')将得到 标注效果sin(ot+)

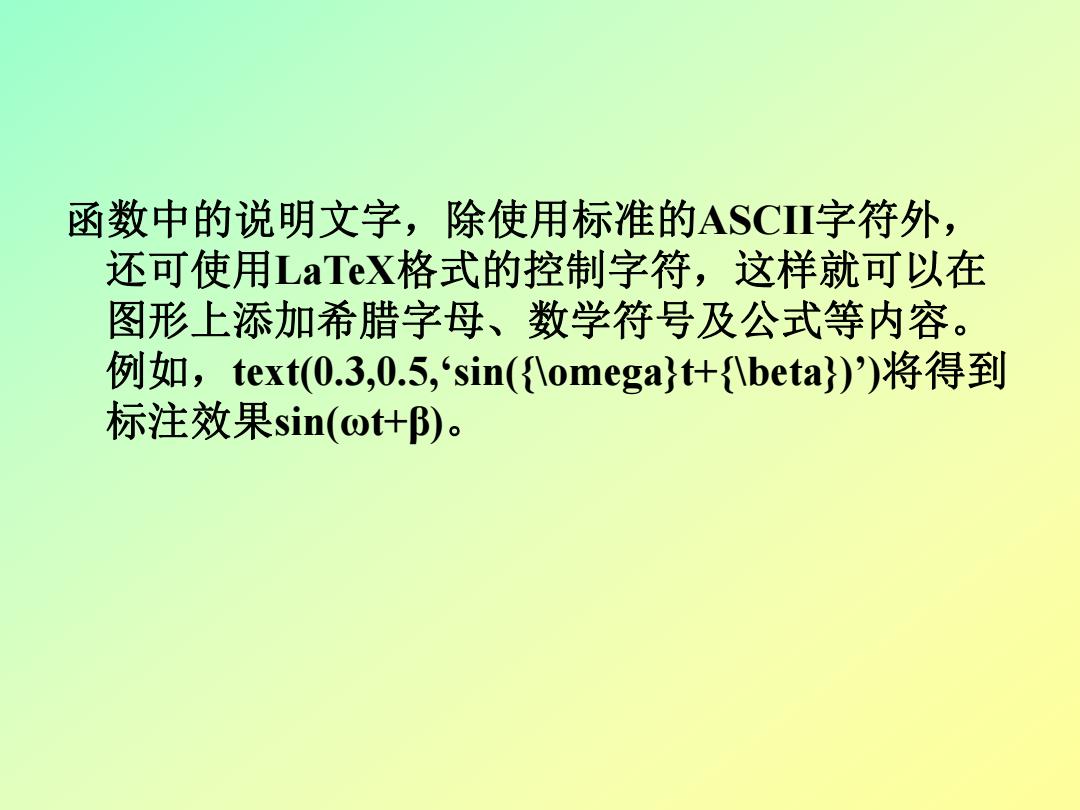

函数中的说明文字，除使用标准的ASCII字符外， 还可使用LaTeX格式的控制字符，这样就可以在 图形上添加希腊字母、数学符号及公式等内容。 例如，text(0.3,0.5, ‘sin({\omega}t+{\beta})’)将得到 标注效果sin(ωt+β)
例5-7在0≤x≤2π区间内，绘制曲线y1=2e-0.5x和 y2=cos(4πx,异给图形深茄園形标注。 程序如下： x=0:pi/100:2*pi; yl=2*exp(-0.5*x); y2=c0s(4*pi*x); plot(x,y1,x,y2) title('x from 0 to 2pi)'); %加图形标题 xlabel('Variable X'); %加X轴说明 ylabel('Variable Y); %加Y轴说明 text0.8,1.5,'曲线y1=2e^{-0.5x}') %在指定位置 添加图形说明 text2.5,1.1,'曲线y2=cos(4pi}x)"); legend(y1',‘y2) %加图例

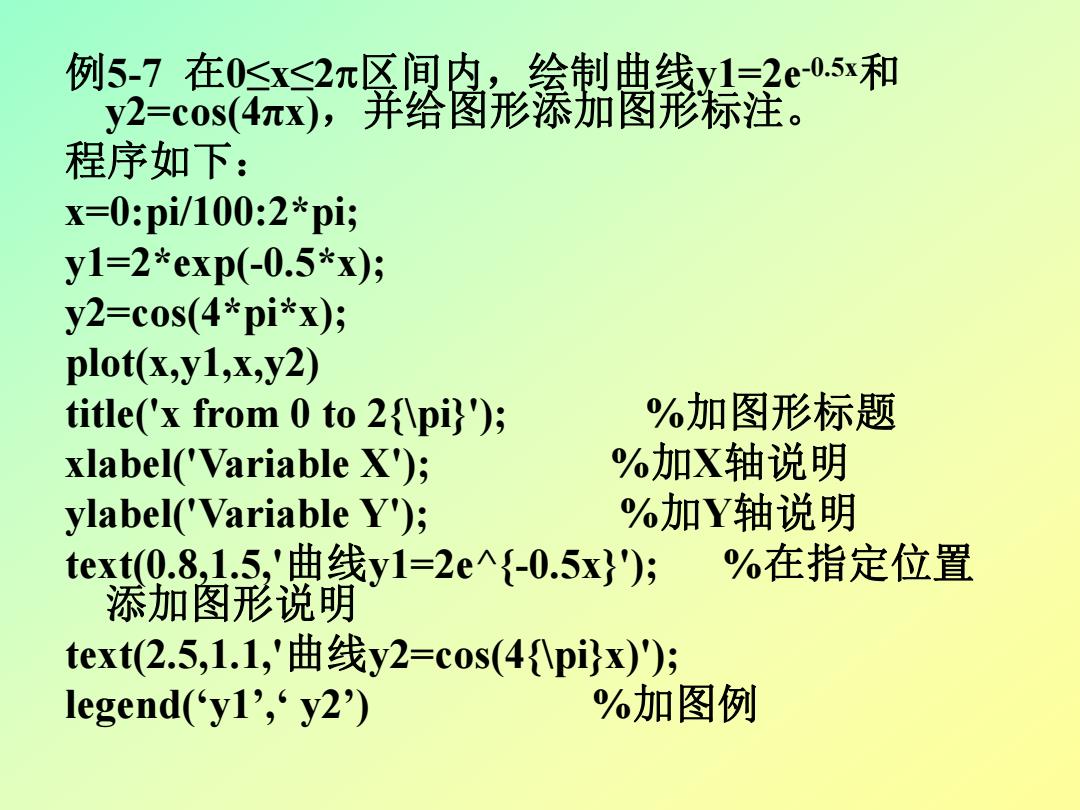

例5-7 在0≤x≤2区间内，绘制曲线y1=2e -0.5x和 y2=cos(4πx)，并给图形添加图形标注。 程序如下： x=0:pi/100:2*pi; y1=2*exp(-0.5*x); y2=cos(4*pi*x); plot(x,y1,x,y2) title('x from 0 to 2{\pi}'); %加图形标题 xlabel('Variable X'); %加X轴说明 ylabel('Variable Y'); %加Y轴说明 text(0.8,1.5, '曲线y1=2e^{-0.5x}'); %在指定位置 添加图形说明 text(2.5,1.1, '曲线y2=cos(4{\pi}x)'); legend(‘y1’ , ‘ y2’) %加图例
2.坐标控制 axis函数的调用格式为： axis(xmin xmax ymin ymax zmin zmax|) axis函数功能丰富，常用的格式还有： axis equal:纵、横坐标轴采用等长刻度。 axis square:产生正方形坐标系（缺省为矩形）。 axis auto:使用缺省设置。 axis off:取消坐标轴。 axis on:显示坐标轴

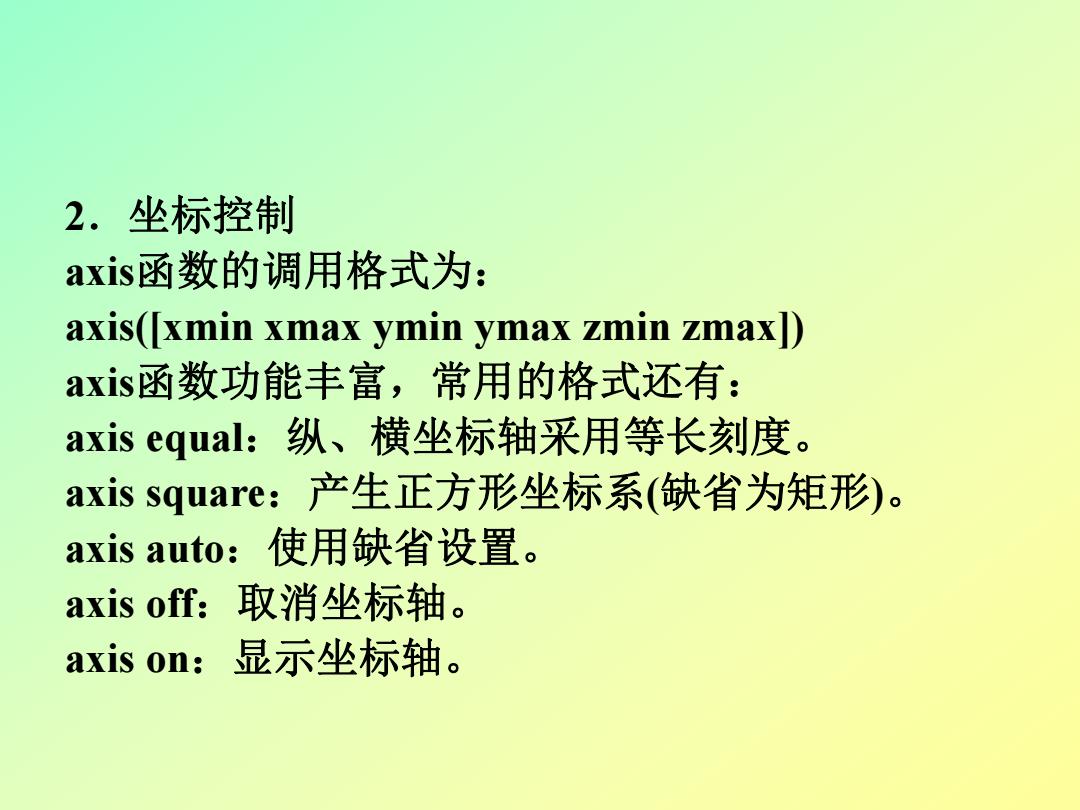

2．坐标控制 axis函数的调用格式为： axis([xmin xmax ymin ymax zmin zmax]) axis函数功能丰富，常用的格式还有： axis equal：纵、横坐标轴采用等长刻度。 axis square：产生正方形坐标系(缺省为矩形)。 axis auto：使用缺省设置。 axis off：取消坐标轴。 axis on：显示坐标轴
