第5章MATLAB绘图 5.1二维数据曲线图 5.2其他二维图形 5.3隐函数绘图 5.4三维图形 5.5图形修饰处理 5.6图像处理与动画制作
第5章 MATLAB绘图 5.1 二维数据曲线图 5.2 其他二维图形 5.3 隐函数绘图 5.4 三维图形 5.5 图形修饰处理 5.6 图像处理与动画制作

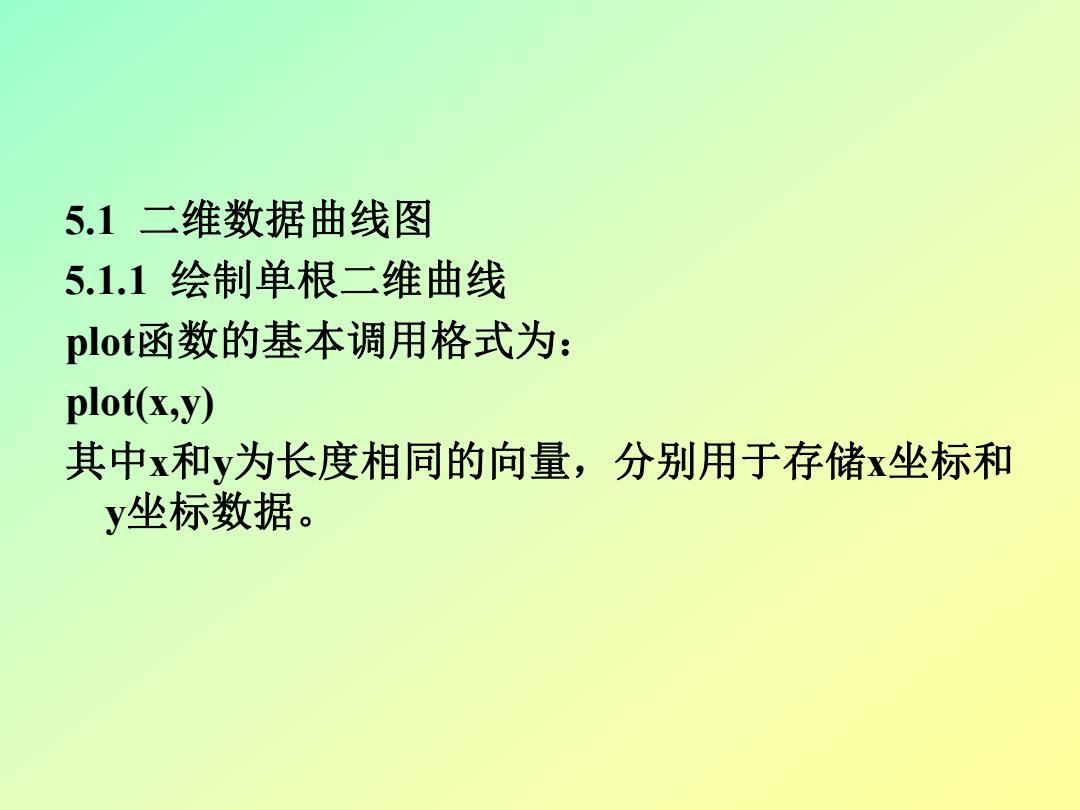

5.1二维数据曲线图 5.1.1绘制单根二维曲线 plot函数的基本调用格式为： plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐标和 y坐标数据
5.1 二维数据曲线图 5.1.1 绘制单根二维曲线 plot函数的基本调用格式为： plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐标和 y坐标数据

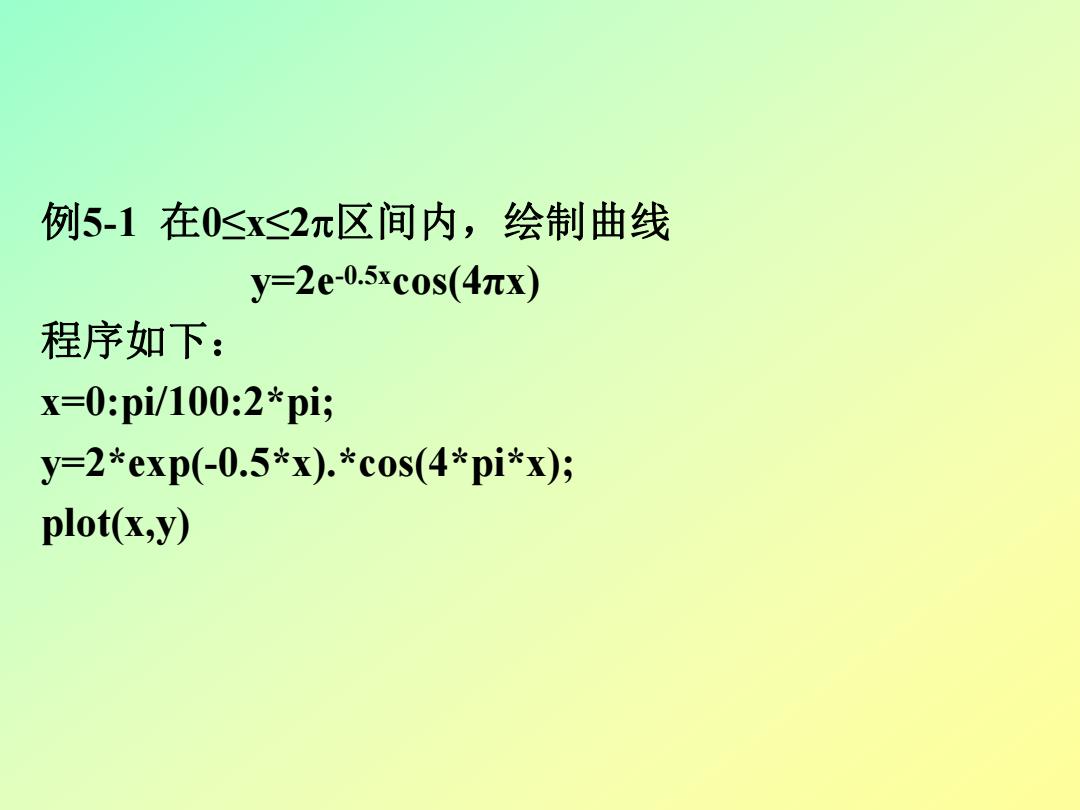

例5-1在0≤x≤2π区间内，绘制曲线 y=2e-0.5xcos(4nx) 程序如下： x=0:pi/100:2*pi; y=2*exp(-0.5*x).*c0s(4*pi*x); plot(x,y)
例5-1 在0≤x≤2区间内，绘制曲线 y=2e -0.5xcos(4πx) 程序如下： x=0:pi/100:2*pi; y=2*exp(-0.5*x). *cos(4*pi*x); plot(x,y)
例5-2绘制曲线。 程序如下： t=0:0.1:2*pi; x=t.*sin(3*t); y=t.*sin(t).*sin(t); plot(x,y);
例5-2 绘制曲线。 程序如下： t=0:0.1:2*pi; x=t. *sin(3*t); y=t. *sin(t). *sin(t); plot(x,y);
plot函数最简单的调用格式是只包含一个输入参数： plot(x) 在这种情况下，当x是实向量时，以该向量元素的下 标为横坐标，元素值为纵坐标画出一条连续曲线， 这实际上是绘制折线图
plot函数最简单的调用格式是只包含一个输入参数： plot(x) 在这种情况下，当x是实向量时，以该向量元素的下 标为横坐标，元素值为纵坐标画出一条连续曲线， 这实际上是绘制折线图
