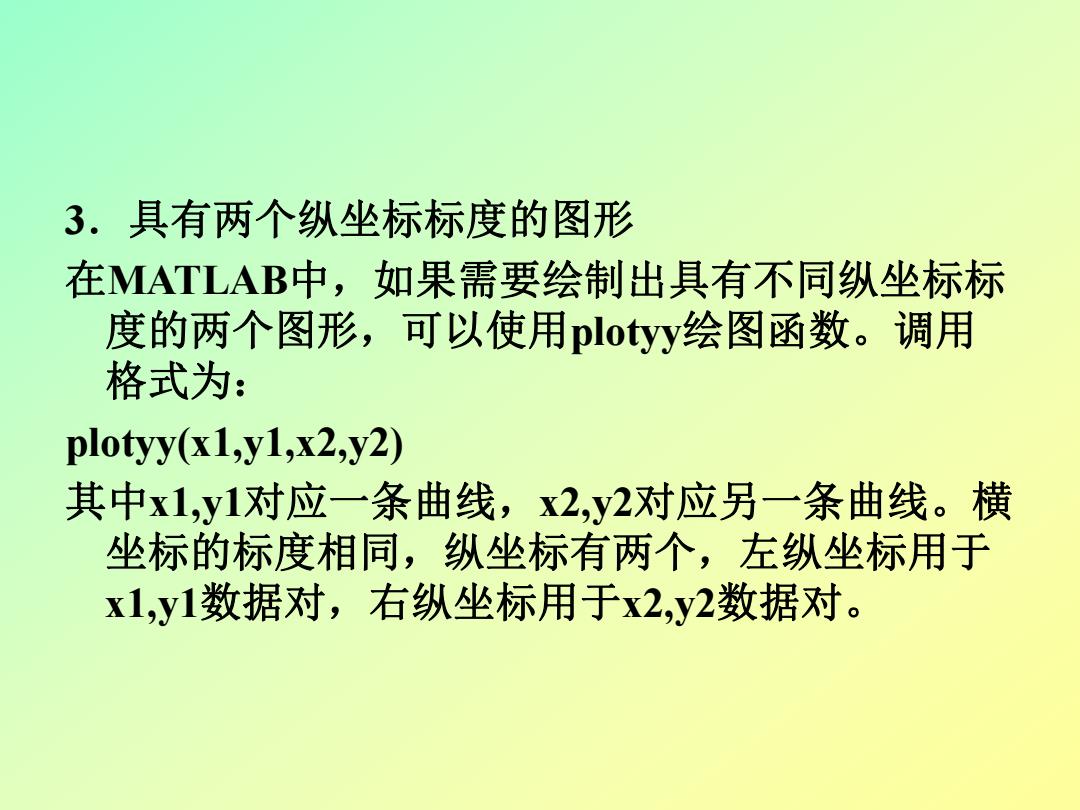

3.具有两个纵坐标标度的图形 在MATLAB中，如果需要绘制出具有不同纵坐标标 度的两个图形，可以使用plotyy绘图函数。调用 格式为： plotyy(x1,y1,x2,y2) 其中x1,y1对应一条曲线，x2,y2对应另一条曲线。横 坐标的标度相同，纵坐标有两个，左纵坐标用于 x1,y1数据对，右纵坐标用于x2,y2数据对
3．具有两个纵坐标标度的图形 在MATLAB中，如果需要绘制出具有不同纵坐标标 度的两个图形，可以使用plotyy绘图函数。调用 格式为： plotyy(x1,y1,x2,y2) 其中x1,y1对应一条曲线，x2,y2对应另一条曲线。横 坐标的标度相同，纵坐标有两个，左纵坐标用于 x1,y1数据对，右纵坐标用于x2,y2数据对

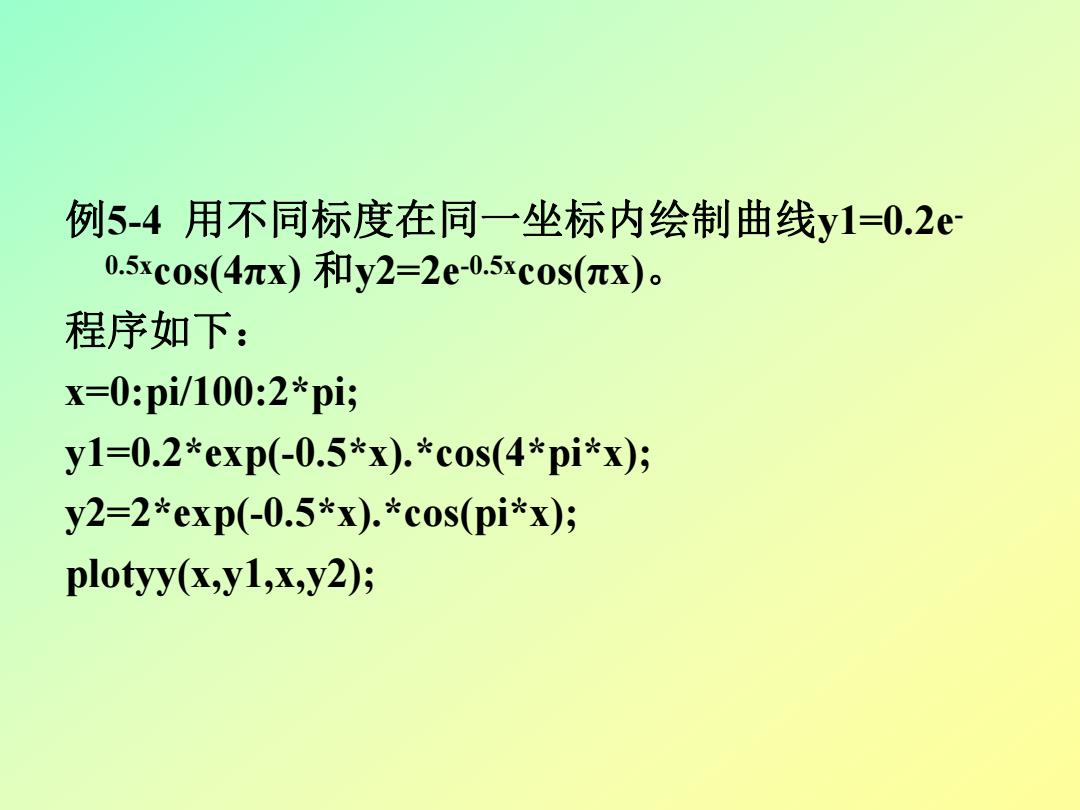

例5-4用不同标度在同一坐标内绘制曲线y1=0.2e 0.5xc0s(4mx)和y2=2e-0.5xc0s(πx)。 程序如下： x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x).*c0s(4*pi*x) y2=2*exp(-0.5*x).*c0s(pi*x); plotyy(x,y1,x,y2);
例5-4 用不同标度在同一坐标内绘制曲线y1=0.2e - 0.5xcos(4πx) 和y2=2e -0.5xcos(πx)。 程序如下： x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x). *cos(4*pi*x); y2=2*exp(-0.5*x). *cos(pi*x); plotyy(x,y1,x,y2);

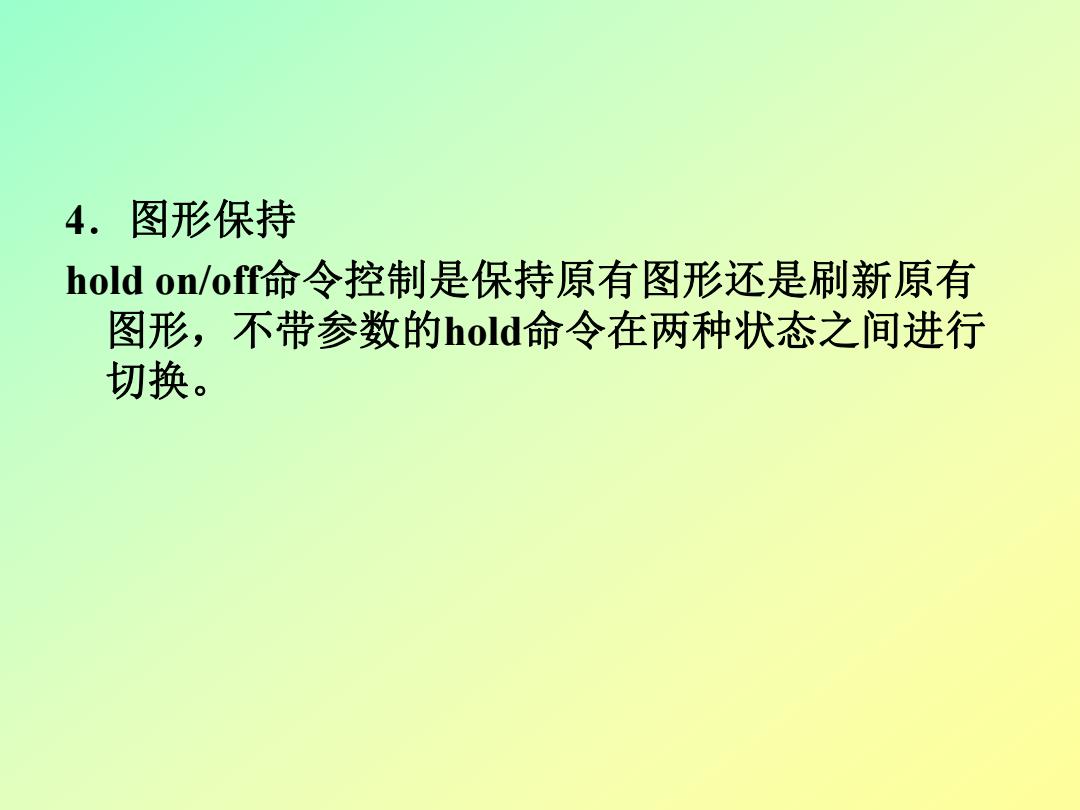

4.图形保持 hold on/off命令控制是保持原有图形还是刷新原有 图形，不带参数的hold命令在两种状态之间进行 切换
4．图形保持 hold on/off命令控制是保持原有图形还是刷新原有 图形，不带参数的hold命令在两种状态之间进行 切换

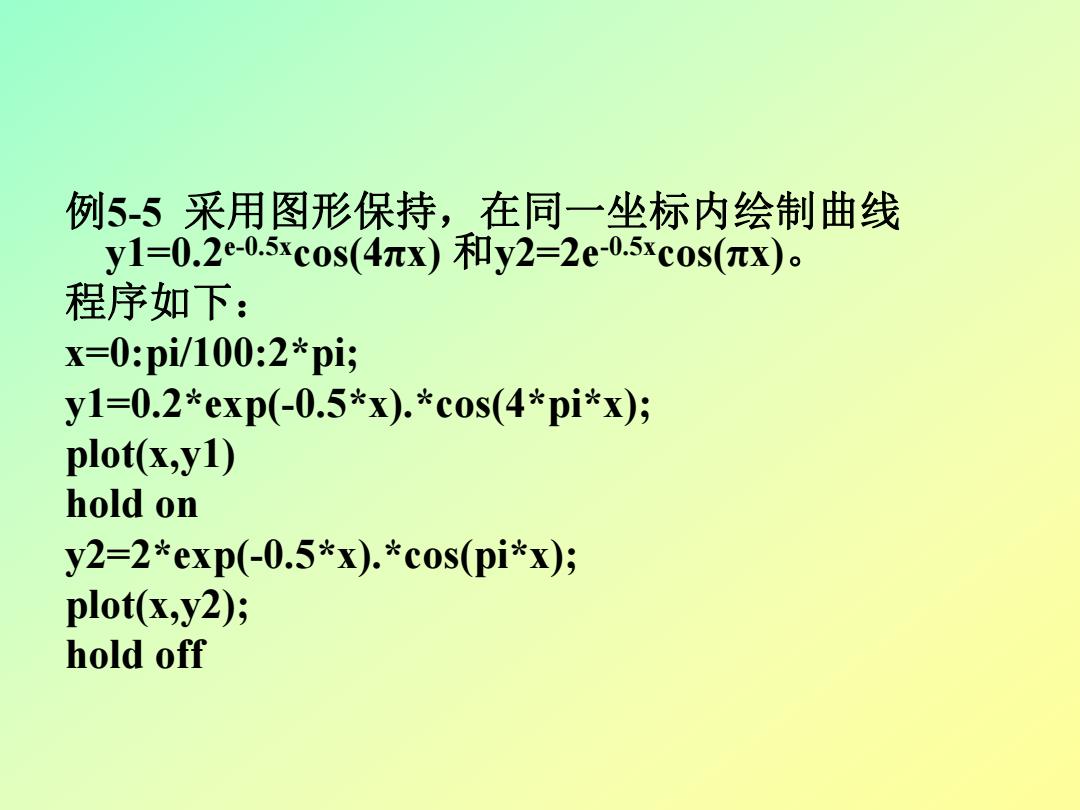

例5-5采用图形保持，在同一坐标内绘制曲线 y1=0.2e-0.5xc0s(4πx)和y2=2e-0.5xc0s(πx)。 程序如下： x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x).*c0s(4*pi*x); plot(x,y1) hold on y2=2*exp(-0.5*x).*c0s(pi*x); plot(x,y2); hold off
例5-5 采用图形保持，在同一坐标内绘制曲线 y1=0.2 e-0.5xcos(4πx) 和y2=2e -0.5xcos(πx)。 程序如下： x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x). *cos(4*pi*x); plot(x,y1) hold on y2=2*exp(-0.5*x). *cos(pi*x); plot(x,y2); hold off

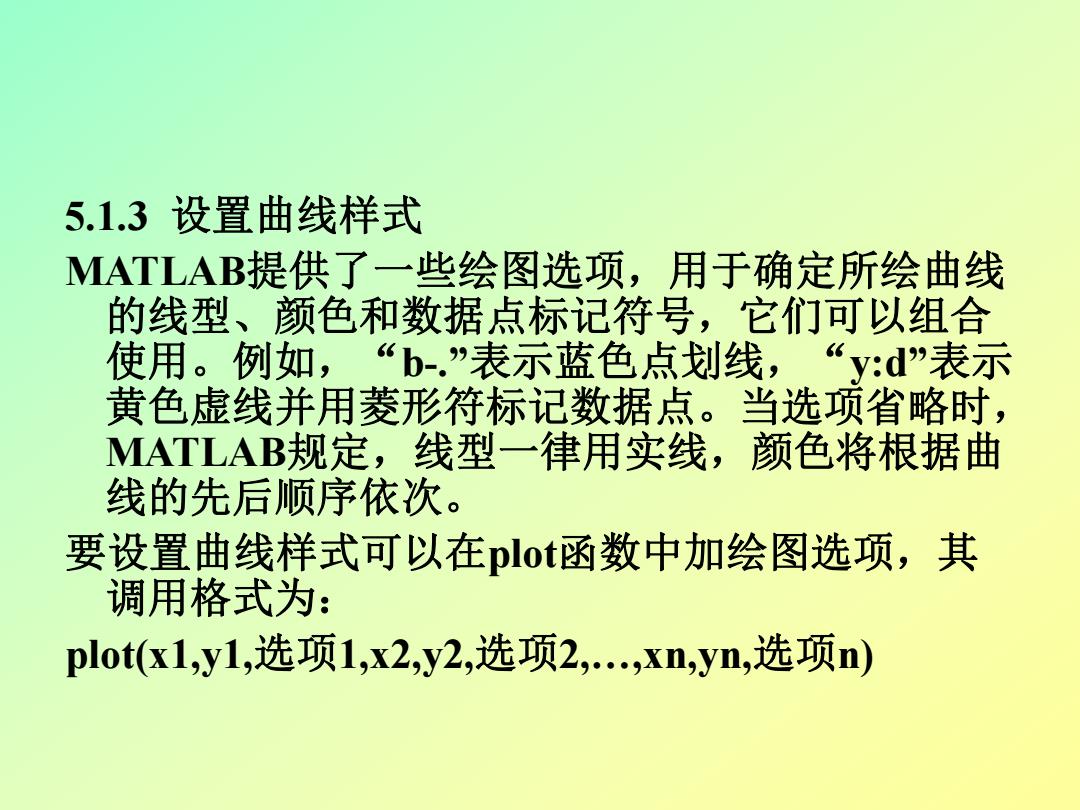

5.1.3设置曲线样式 MATLAB提供了一些绘图选项，用于确定所绘曲线 的线型、颜色和数据点标记符号，它们可以组合 使用。例如，“b-.”表示蓝色点划线，“y:d”表示 黄色虚线并用菱形符标记数据点。当选项省略时， MATLAB规定，线型一律用实线，颜色将根据曲 线的先后顺序依次。 要设置曲线样式可以在plot函数中加绘图选项，其 调用格式为： plot1,y1,选项1，x2,y2,选项2，，xn,yn,选项n)
5.1.3 设置曲线样式 MATLAB提供了一些绘图选项，用于确定所绘曲线 的线型、颜色和数据点标记符号，它们可以组合 使用。例如， “b-. ”表示蓝色点划线， “y:d”表示 黄色虚线并用菱形符标记数据点。当选项省略时， MATLAB规定，线型一律用实线，颜色将根据曲 线的先后顺序依次。 要设置曲线样式可以在plot函数中加绘图选项，其 调用格式为： plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n)
