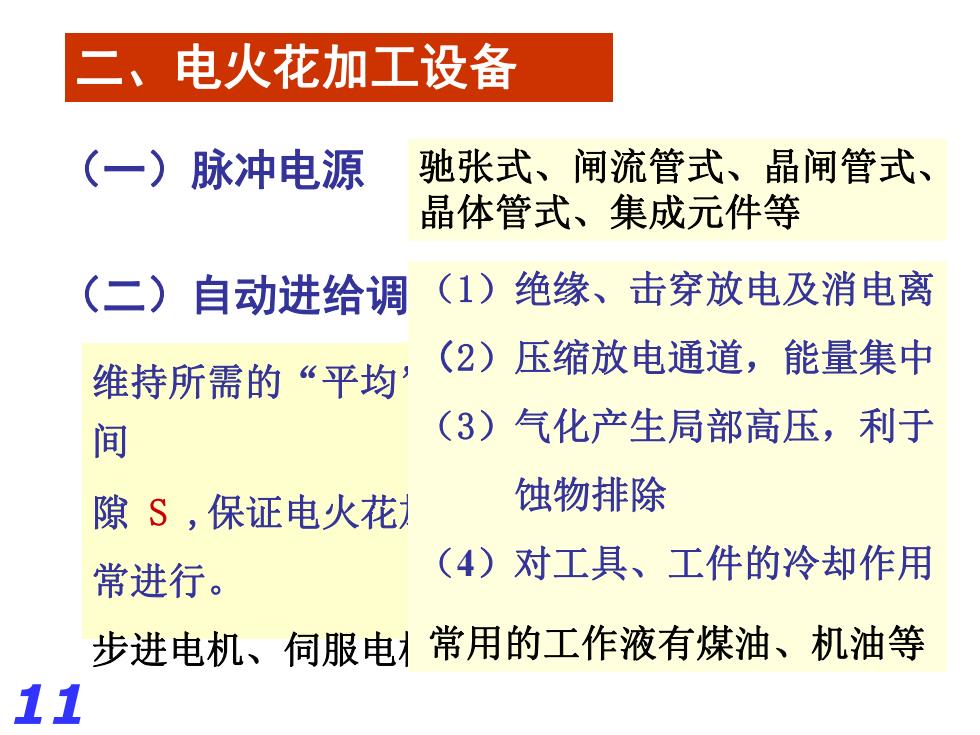

电火花加工设备 (一)脉冲电源 驰张式、闸流管式、晶闸管式、 晶体管式、集成元件等 (二)自动进给调 (1)绝缘、击穿放电及消电离 (2)压缩放电通道，能量集中 维持所需的“平均 间 (3)气化产生局部高压，利于 隙S,保证电火花 蚀物排除 常进行。 (4)对工具、工件的冷却作用 步进电机、伺服电常用的工作液有煤油、机油等 11
二、电火花加工设备 （一）脉冲电源 （二）自动进给调节装置 （三）工具电极 （四）液体介质 驰张式、闸流管式、晶闸管式、 晶体管式、集成元件等 维持所需的“平均”放电 间 隙 S ,保证电火花加工正 常进行。 步进电机、伺服电机系统 常用石墨或铜作工 具材料，价格低廉 钨、钼或铜钨、银 钨等复合材料，性 能好价格贵。 （1）绝缘、击穿放电及消电离 （2）压缩放电通道，能量集中 （3）气化产生局部高压，利于 蚀物排除 （4）对工具、工件的冷却作用 常用的工作液有煤油、机油等 11

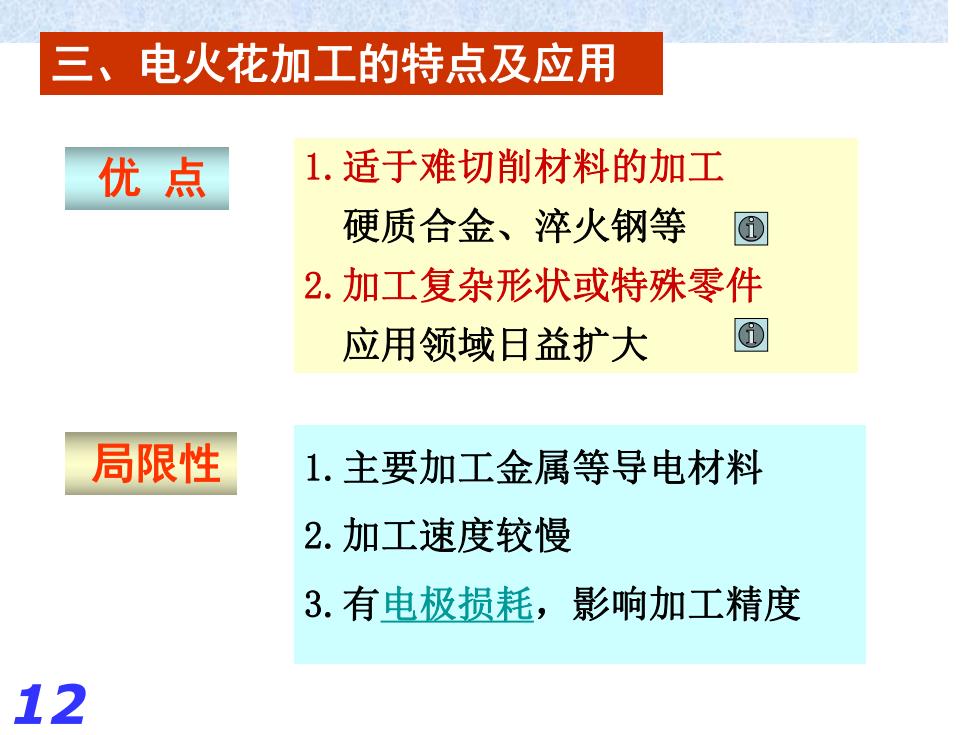

三、电火花加工的特点及应用 优点 1.适于难切削材料的加工 硬质合金、淬火钢等@ 2.加工复杂形状或特殊零件 应用领域日益扩大 ① 局限性 1.主要加工金属等导电材料 2.加工速度较慢 3.有电极损耗，影响加工精度 12
优 点 1.适于难切削材料的加工 硬质合金、淬火钢等 2.加工复杂形状或特殊零件 应用领域日益扩大 局限性 1.主要加工金属等导电材料 2.加工速度较慢 3.有电极损耗，影响加工精度 三、电火花加工的特点及应用 12
四、电火花加工工艺方法分类 类别 工艺方法 特点 用途 备注 1 穿孔成形 工具为成形电极 型腔加工、冲模 约占电机床 加工 主要一个进给运动 挤压模、异形孔 总数30% 2 电火花线 工具为线状电极 冲模、直纹面、 占总数60% 切割加工 两个进给运动 窄缝、下料 3 内孔、外 相对旋转运动、 精密小孔、外圆 占总数3% 圆成形磨 径向轴向进给运动 小模数滚刀 4 同步共轭 均作旋转运动 精密螺纹、异形 占总数1% 回转加工 且纵横进给 齿轮、回转表面 5 高速小孔 细管电极旋转、 深小孔、喷嘴、 占总数2% 加工 穿孔速度极高 穿丝孔 6 表面强化、 工具在工件上振动 工具刃口强化、 占总数 刻字 工具相对工件移动 刻字 2%~3% 13
四、电火花加工工艺方法分类 类别 工艺方法 特 点 用 途 备 注 1 穿孔成形 加工 工具为成形电极 主要一个进给运动 型腔加工、冲模 挤压模、异形孔 约占电机床 总数30% 2 电火花线 切割加工 工具为线状电极 两个进给运动 冲模、直纹面、 窄缝、下料 占总数60% 3 内孔、外 圆成形磨 相对旋转运动、 径向轴向进给运动 精密小孔、外圆 小模数滚刀 占总数3% 4 同步共轭 回转加工 均作旋转运动 且纵横进给 精密螺纹、异形 齿轮、回转表面 占总数1% 5 高速小孔 加工 细管电极旋转、 穿孔速度极高 深小孔、喷嘴、 穿丝孔 占总数2% 6 表面强化、 刻字 工具在工件上振动 工具相对工件移动 工具刃口强化、 刻字 占总数 2%～3% 13
电火化线切割加工作品 14
电火化线切割加工作品 14

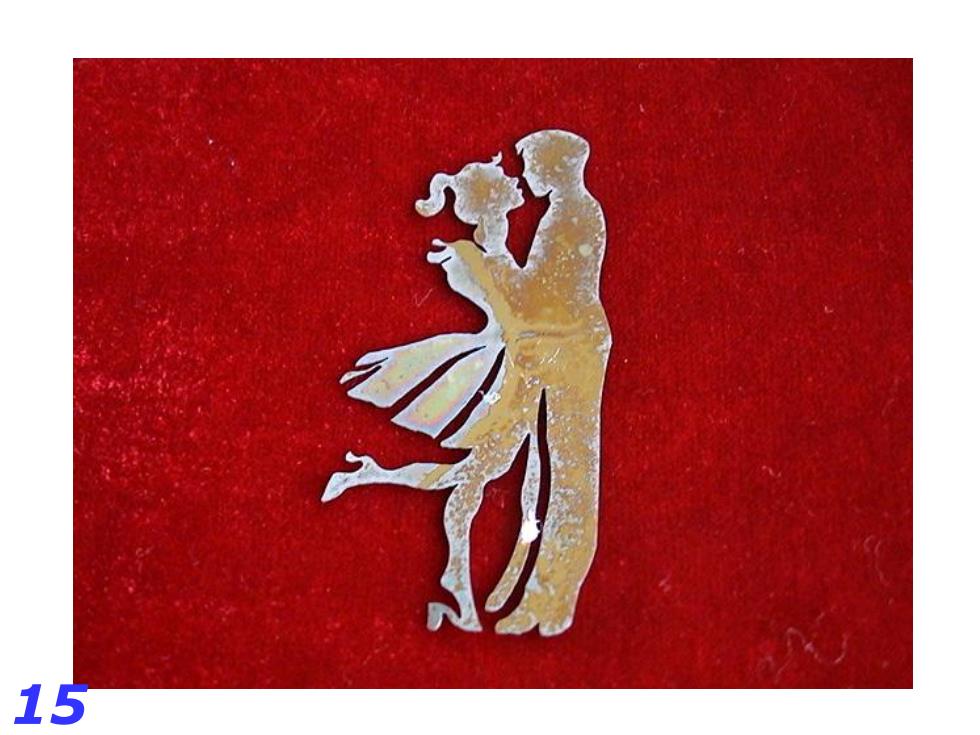

15
15
