第一章 物料输送机械与设备 第一节 固体输送设备 第二节 流送设备
第一章 物料输送机械与设备 第一节 固体输送设备 第二节 流送设备

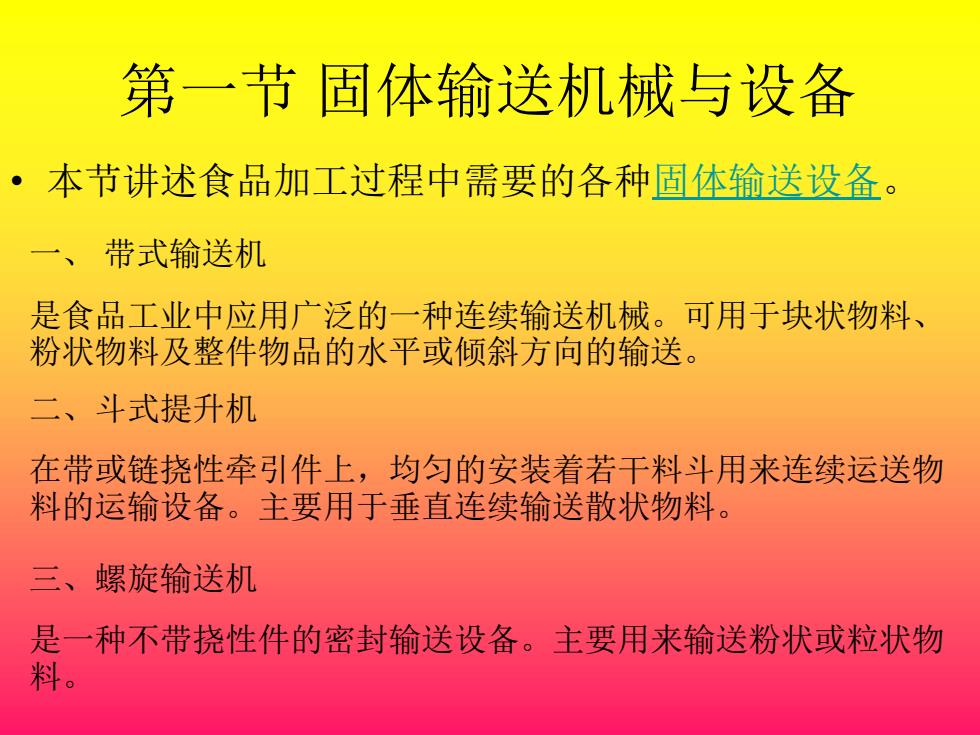

第一节 固体输送机械与设备 • 本节讲述食品加工过程中需要的各种固体输送设备。 一、 带式输送机 是食品工业中应用广泛的一种连续输送机械。可用于块状物料、 粉状物料及整件物品的水平或倾斜方向的输送。 二、斗式提升机 在带或链挠性牵引件上，均匀的安装着若干料斗用来连续运送物 料的运输设备。主要用于垂直连续输送散状物料。 三、螺旋输送机 是一种不带挠性件的密封输送设备。主要用来输送粉状或粒状物 料
第一节 固体输送机械与设备 • 本节讲述食品加工过程中需要的各种固体输送设备。 一、 带式输送机 是食品工业中应用广泛的一种连续输送机械。可用于块状物料、 粉状物料及整件物品的水平或倾斜方向的输送。 二、斗式提升机 在带或链挠性牵引件上，均匀的安装着若干料斗用来连续运送物 料的运输设备。主要用于垂直连续输送散状物料。 三、螺旋输送机 是一种不带挠性件的密封输送设备。主要用来输送粉状或粒状物 料

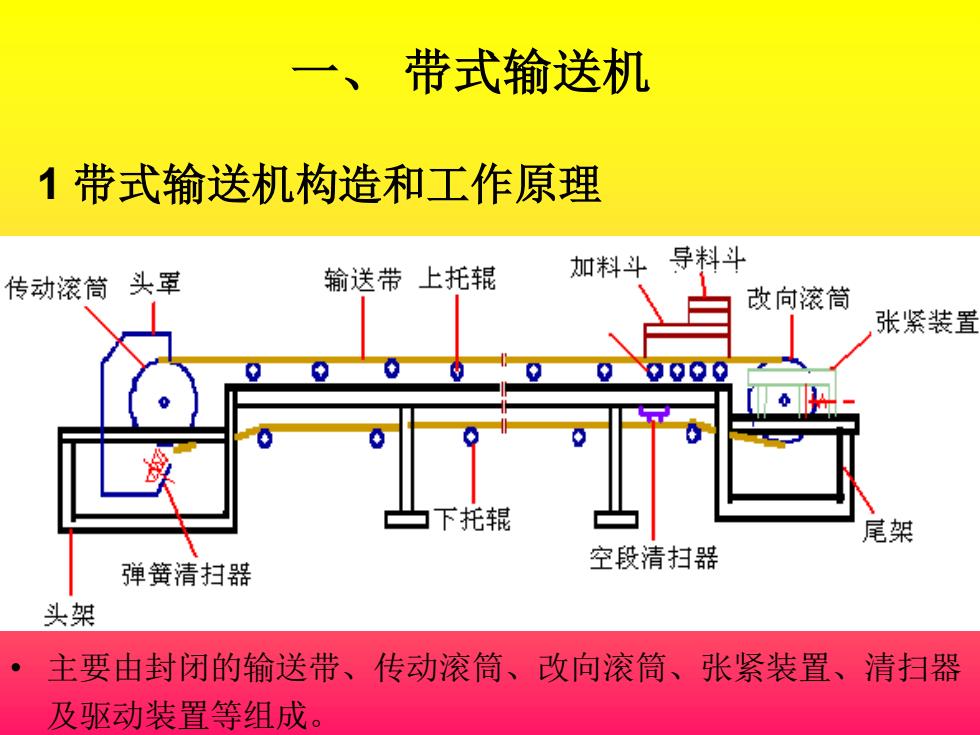

1 带式输送机构造和工作原理 • 主要由封闭的输送带、传动滚筒、改向滚筒、张紧装置、清扫器 及驱动装置等组成。 一、 带式输送机
1 带式输送机构造和工作原理 • 主要由封闭的输送带、传动滚筒、改向滚筒、张紧装置、清扫器 及驱动装置等组成。 一、 带式输送机
1.1 输送带 • （1）橡胶带 由若干层纤维帆布作为带芯，层与层之间用橡胶加以 粘合而成的，其上下两面和左右两侧还附有橡胶保护层。 帆布带芯是交代承受拉力的主要部分，而橡胶保护层的 主要作用是防止磨损及腐蚀。 • （2）刚带 采用低碳钢制成，其厚度一般为0.6~1.5mm，宽度在 650mm以下。钢带的强度高，不易伸长，耐高温，因 而常用于烘烤设备中 。 • （3）钢丝网带 强度高、耐高温。由于有网孔，故多用于边输送边进 行固液分离的场合
1.1 输送带 • （1）橡胶带 由若干层纤维帆布作为带芯，层与层之间用橡胶加以 粘合而成的，其上下两面和左右两侧还附有橡胶保护层。 帆布带芯是交代承受拉力的主要部分，而橡胶保护层的 主要作用是防止磨损及腐蚀。 • （2）刚带 采用低碳钢制成，其厚度一般为0.6~1.5mm，宽度在 650mm以下。钢带的强度高，不易伸长，耐高温，因 而常用于烘烤设备中 。 • （3）钢丝网带 强度高、耐高温。由于有网孔，故多用于边输送边进 行固液分离的场合
1.2 托辊 • 功能：承托运输带及物料的重量 • 型式：两种 上托辊（承载段托辊）和下托辊（空载段托辊） 根据被输送物料的种类及输送带的形式，上托辊分为平行托 辊和槽形托辊
1.2 托辊 • 功能：承托运输带及物料的重量 • 型式：两种 上托辊（承载段托辊）和下托辊（空载段托辊） 根据被输送物料的种类及输送带的形式，上托辊分为平行托 辊和槽形托辊
