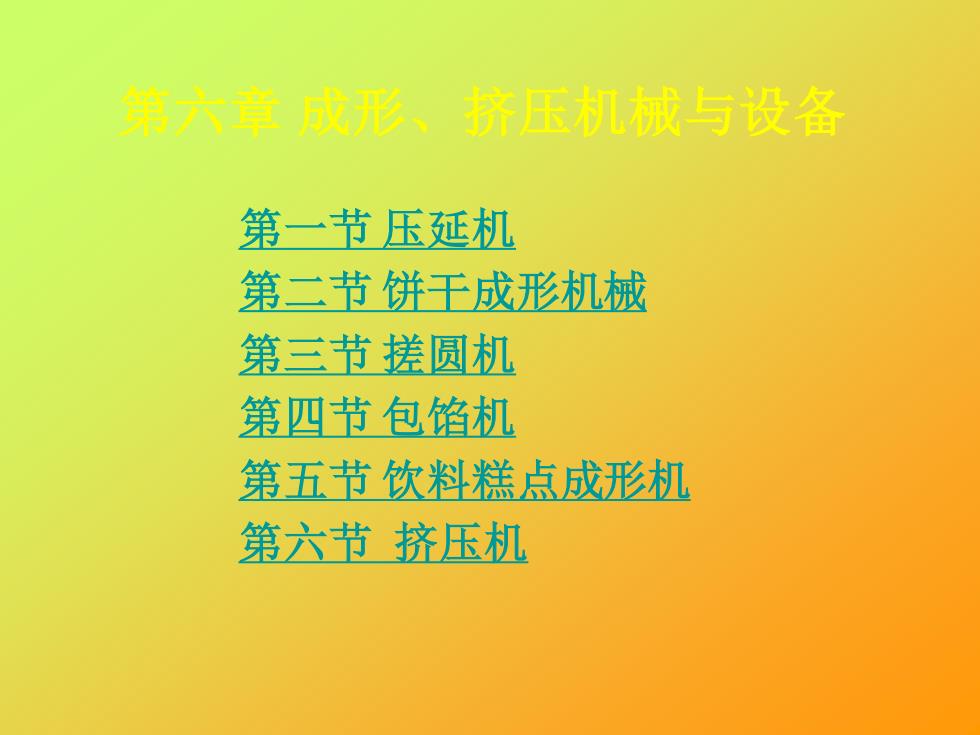

第六章 成形、挤压机械与设备 第一节 压延机 第二节 饼干成形机械 第三节 搓圆机 第四节 包馅机 第五节 饮料糕点成形机 第六节 挤压机
第六章 成形、挤压机械与设备 第一节 压延机 第二节 饼干成形机械 第三节 搓圆机 第四节 包馅机 第五节 饮料糕点成形机 第六节 挤压机

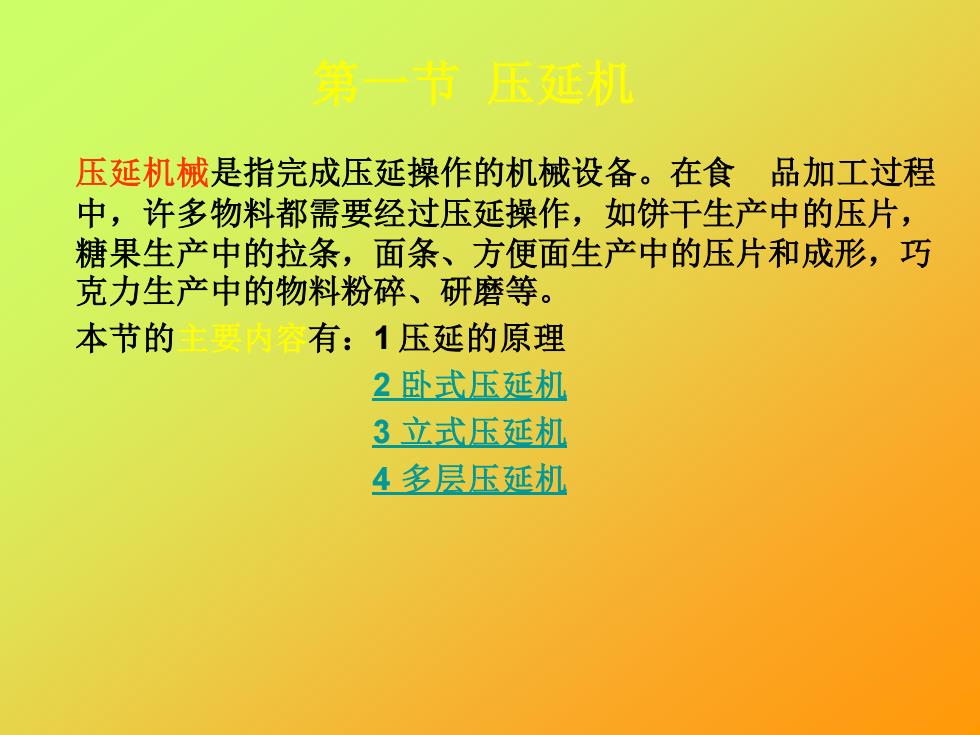

第一节 压延机 压延机械是指完成压延操作的机械设备。在食 品加工过程 中，许多物料都需要经过压延操作，如饼干生产中的压片， 糖果生产中的拉条，面条、方便面生产中的压片和成形，巧 克力生产中的物料粉碎、研磨等。 本节的主要内容有：1 压延的原理 2 卧式压延机 3 立式压延机 4 多层压延机
第一节 压延机 压延机械是指完成压延操作的机械设备。在食 品加工过程 中，许多物料都需要经过压延操作，如饼干生产中的压片， 糖果生产中的拉条，面条、方便面生产中的压片和成形，巧 克力生产中的物料粉碎、研磨等。 本节的主要内容有：1 压延的原理 2 卧式压延机 3 立式压延机 4 多层压延机
一 压延原理 如图6-1-1 压延示意图 （一）压延 亦称压辊，是借鉴轧钢机械操作而得名 的，是指由旋转的成队压辊对物料施以挤 压、摩擦，从而使得通过辊间的物料在此 作用下变形成为具有一定形状规格的产品
一 压延原理 如图6-1-1 压延示意图 （一）压延 亦称压辊，是借鉴轧钢机械操作而得名 的，是指由旋转的成队压辊对物料施以挤 压、摩擦，从而使得通过辊间的物料在此 作用下变形成为具有一定形状规格的产品
（二）理想压延过程 通常理想压延过程具有以下条件: 1 每对压辊的直径相等、速度相等、且同时驱动； 2 被压物料等速运动； 3 物料仅承受压辊施加的力的作用； 4 压延的对象是连续的，机械性质是均匀的； 5 被压物料的体积不变。 （三）压延机械的形式(饼干压延机) 主要形式有： 1 按物料通过压辊时的运动位置可分为卧式和立式压延机； 2 按压辊的形式可分为辊式压延机和辊-平面压延机； 3 按压辊的运动方式可分为固定辊式压延机和运动辊式压机； 4 按工作性质可分为间歇式压延机和连续式压延机
（二）理想压延过程 通常理想压延过程具有以下条件: 1 每对压辊的直径相等、速度相等、且同时驱动； 2 被压物料等速运动； 3 物料仅承受压辊施加的力的作用； 4 压延的对象是连续的，机械性质是均匀的； 5 被压物料的体积不变。 （三）压延机械的形式(饼干压延机) 主要形式有： 1 按物料通过压辊时的运动位置可分为卧式和立式压延机； 2 按压辊的形式可分为辊式压延机和辊-平面压延机； 3 按压辊的运动方式可分为固定辊式压延机和运动辊式压机； 4 按工作性质可分为间歇式压延机和连续式压延机
二 卧式压延机 结构较简单，多为间歇式操作。 1 外形图 2工作注意 ⑴ 操作时面片的前后移动、折叠、转向均为人作。 ⑵ 如果只采用单向辊压，则需多台间歇式压延机组合在一 起，中间由输送装置连接，这样即可与饼干成形机联合组 成自动生产线。 三 立式压延机 1结构简图 2优点（与卧式压延机相比）： 占地面积小，压制面带的层次分明，厚度均匀，工艺范 围 较宽，结构复杂。 3生产苏打饼干时，需设有油酥料斗2，以便将油酥夹带入面 带中间
二 卧式压延机 结构较简单，多为间歇式操作。 1 外形图 2工作注意 ⑴ 操作时面片的前后移动、折叠、转向均为人作。 ⑵ 如果只采用单向辊压，则需多台间歇式压延机组合在一 起，中间由输送装置连接，这样即可与饼干成形机联合组 成自动生产线。 三 立式压延机 1结构简图 2优点（与卧式压延机相比）： 占地面积小，压制面带的层次分明，厚度均匀，工艺范 围 较宽，结构复杂。 3生产苏打饼干时，需设有油酥料斗2，以便将油酥夹带入面 带中间
