磁化曲线和磁滞回线的测量
牛内蒙古科技大学大学物理实验室实验目的学习和掌握材料剩磁的消磁方法、用霍尔传感器测量铁磁材料直流磁特性、磁化曲线和磁滞回线实验仪器SXG一2000数字式毫特仪,IS600恒流电源,实心铁芯样品
实验目的 ▪ 学习和掌握材料剩磁的消磁方法、用霍尔传感器测量铁 磁材料直流磁特性、磁化曲线和磁滞回线 实验仪器 ▪ SXG—2000数字式毫特仪,IS600恒流电源,实心铁芯 样品

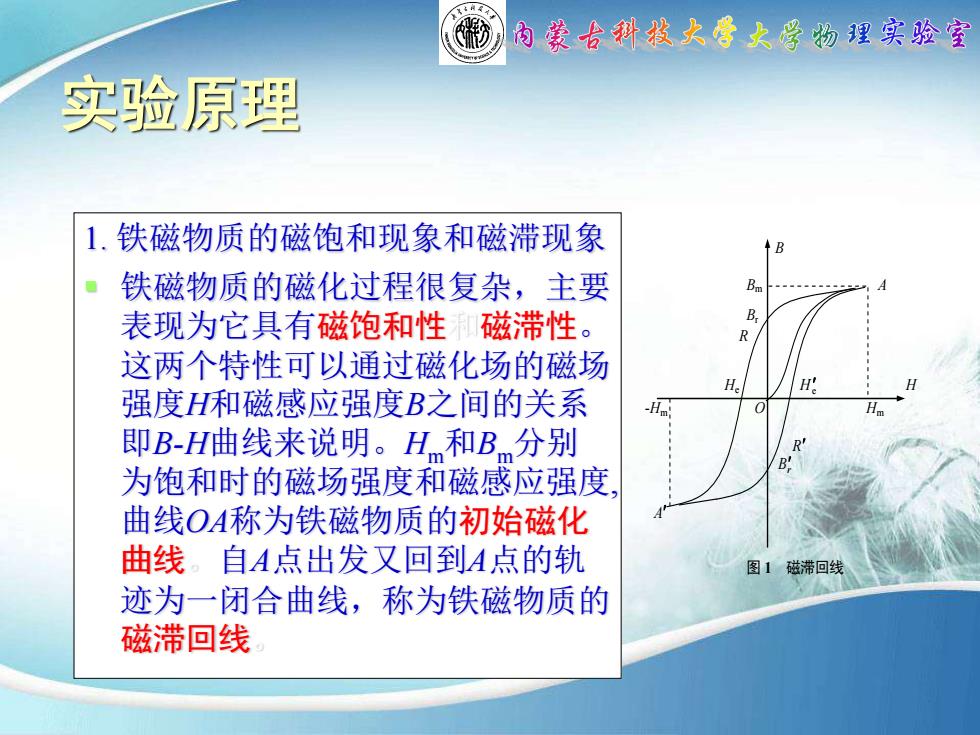

内蒙古科技大学大学物理实验室实验原理1.铁磁物质的磁饱和现象和磁滞现象B铁磁物质的磁化过程很复杂,主要BmB.和磁滞性表现为它具有磁饱和性?R这两个特性可以通过磁化场的磁场H'HeH强度H和磁感应强度B之间的关系HmH.0即B-H曲线来说明。Hm和B.分别RB'为饱和时的磁场强度和磁感应强度曲线OA称为铁磁物质的初始磁化曲线。自A点出发又回到A点的轨图1磁滞回线迹为一闭合曲线,称为铁磁物质的磁滞回线
实验原理 1. 铁磁物质的磁饱和现象和磁滞现象 ▪ 铁磁物质的磁化过程很复杂,主要 表现为它具有磁饱和性和磁滞性。 这两个特性可以通过磁化场的磁场 强度H和磁感应强度B之间的关系 即B-H曲线来说明。Hm和Bm分别 为饱和时的磁场强度和磁感应强度, 曲线OA称为铁磁物质的初始磁化 曲线。自A点出发又回到A点的轨 迹为一闭合曲线,称为铁磁物质的 磁滞回线。 B Bm A Br R He He H -Hm O Hm R Br A 图 1 磁滞回线

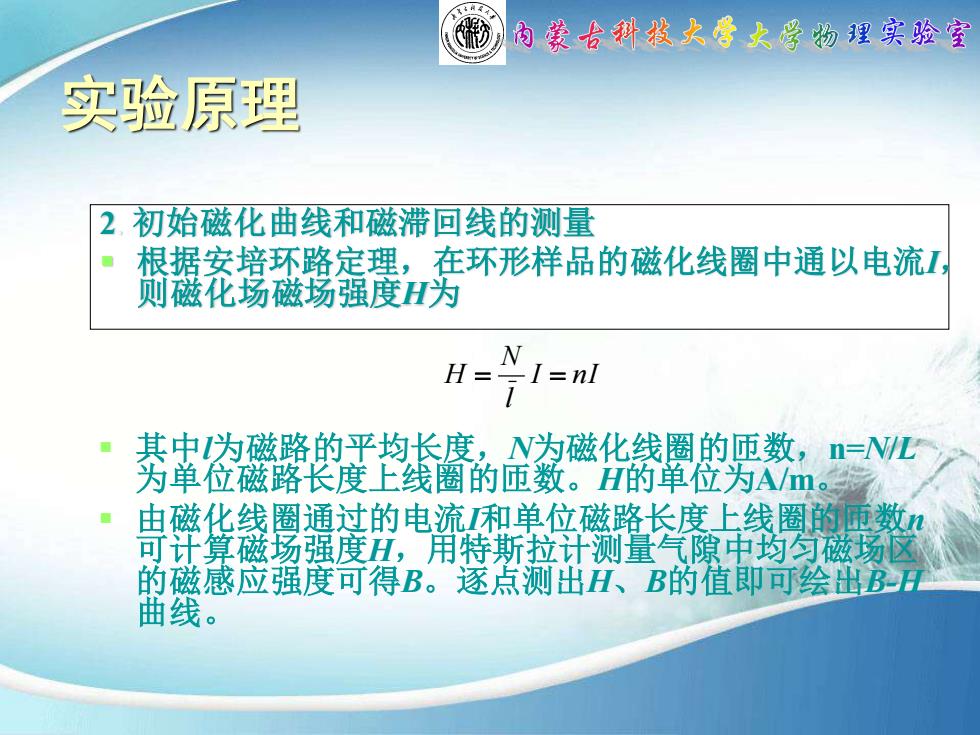

内蒙古科技大学大学物理实验室实验原理2,初始磁化曲线和磁滞回线的测量根据安培环路定理,在环形样品的磁化线圈中通以电流I则磁化场磁场强度H为NH==I=n其中I为磁路的平均长度,N为磁化线圈的匝数,n=N/L为单位磁路长度上线圈的匝数。H的单位为A/m。由磁化线圈通过的电流和单位磁路长度上线圈的匝数n可计算磁场强度H,用特斯拉计测量气隙中均匀磁场区的磁感应强度可得B。逐点测出H、B的值即可绘出B-H曲线
实验原理 2. 初始磁化曲线和磁滞回线的测量 ▪ 根据安培环路定理,在环形样品的磁化线圈中通以电流I, 则磁化场磁场强度H为 I nI l N H = = ▪ 其中l为磁路的平均长度,N为磁化线圈的匝数,n=N/L 为单位磁路长度上线圈的匝数。H的单位为A/m。 ▪ 由磁化线圈通过的电流I和单位磁路长度上线圈的匝数n 可计算磁场强度H,用特斯拉计测量气隙中均匀磁场区 的磁感应强度可得B。逐点测出H、B的值即可绘出B-H 曲线
器内蒙古科技大学大学物理实验室实验原理为了得到如图1所示对称而稳定的磁滞回线,必须在土H磁锻炼之间对样品进行反复的磁化,即R测量初始磁化曲线必须由原始状态H三0,B三0开始,因此测量前必须对待测样品进行退磁,以消除剩磁退磁的方法如图2所示,须在+H.之间对样品进行反复磁化的过程中让Hm逐步减少,使样品沿着面积一条比一条小的磁滞回线回到原点。图2退磁
实验原理 ▪ 为了得到如图1所示对称而稳定的磁滞回线,必须在Hm 之间对样品进行反复的磁化,即“磁锻炼”。 B H 图 2 退磁 ▪ 测量初始磁化曲线必须由原始状态H =0,B=0开始,因此测量前必须对 待测样品进行退磁,以消除剩磁。 退磁的方法如图2所示,须在Hm之 间对样品进行反复磁化的过程中让 |Hm|逐步减少,使样品沿着面积一 条比一条小的磁滞回线回到原点
