话筒 英文名称：Microphone话简又称传声器，一种电声器材，属传声器，是声 电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。用于各种 扩音设备中。话筒种类繁多，电路简单。分析话筒电路主要掌握两点：(1)信号 传输回路分析，比较简单，分析各种话筒输入插口电路。(2)话筒信号放大器分 析，话筒放大器是一种小信号低噪声音频放大器，分析话筒电平控制电路并不困 难。 话筒分类 话简通常按它转换能量的方式分类。这里我们还是按录音室对话筒最通用的 分类法，把话筒分为动圈话筒和电容话筒。 动圈话筒 由磁场中运动的导体产生电信号的话筒。是由振膜带动线圈振动，从而使在 磁场中的线圈感应出电压。特点：结构牢固，性能稳定，经久耐用，价格较低 频率特性良好，50-15000频率范围内幅频特性曲线平坦：指向性好；无需直 流工作电压，使用简便，噪声小。 电容话筒 这类话筒的振膜就是电容器的一个电极，当振膜振动，振膜和固定的后极板 间的距离跟着 电容话筒
话筒 英文名称：Microphone 话筒又称传声器，一种电声器材，属传声器，是声 电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。用于各种 扩音设备中。话筒种类繁多，电路简单。分析话筒电路主要掌握两点：（1）信号 传输回路分析，比较简单，分析各种话筒输入插口电路。（2）话筒信号放大器分 析，话筒放大器是一种小信号低噪声音频放大器，分析话筒电平控制电路并不困 难。 话筒分类 话筒通常按它转换能量的方式分类。这里我们还是按录音室对话筒最通用的 分类法，把话筒分为动圈话筒和电容话筒。 动圈话筒 由磁场中运动的导体产生电信号的话筒。是由振膜带动线圈振动，从而使在 磁场中的线圈感应出电压。特点：结构牢固，性能稳定，经久耐用，价格较低； 频率特性良好，50-15000Hz 频率范围内幅频特性曲线平坦；指向性好；无需直 流工作电压，使用简便，噪声小。 电容话筒 这类话筒的振膜就是电容器的一个电极，当振膜振动，振膜和固定的后极板 间的距离跟着 电容话筒
变化，就产生了可变电容量，这个可变电容量和话筒本身所带的前置放大器 一起产生了信号电压。特点：频率特性好，在音频范围内幅频特性曲线平坦，这 一点优于动圈话筒：无方向性：灵敏度高，噪声小，音色柔和；输出信号电平比 较大，失真小，瞬态响应性能好，这是动圈话筒所达不到的优点：工作特性不够 稳定，低频段灵敏度随着使用时间的增加而下降，寿命比较短，工作时需要直流 电源造成使用不方便。 电容话筒中有前置放大器，当然就得有一个电源，由于体积关系，这个电源 一般是放在话筒之外的。除了供给电容器振膜的极化电压外，也为前置放大器的 电子管或晶体管供给必要的电压。我们称它为幻象电源。中文名称： 极化电压英文名称： polarized voltage定义：加在电容传声器振膜和极板之间的直流电 压。 由于有了这个前置放大器，所以电容话筒相对要灵敏一些，在使用时不可少 的一些附属设 动圈话简 备有：防震架（一般会随话筒赠送）、防风罩、防喷罩、优质的话筒架。如 果要进行超近距离的录音工作，一个防喷罩是不可少的。 编辑本段话筒特性 话筒的指向
变化，就产生了可变电容量，这个可变电容量和话筒本身所带的前置放大器 一起产生了信号电压。特点：频率特性好，在音频范围内幅频特性曲线平坦，这 一点优于动圈话筒；无方向性；灵敏度高，噪声小，音色柔和；输出信号电平比 较大，失真小，瞬态响应性能好，这是动圈话筒所达不到的优点；工作特性不够 稳定，低频段灵敏度随着使用时间的增加而下降，寿命比较短，工作时需要直流 电源造成使用不方便。 电容话筒中有前置放大器，当然就得有一个电源，由于体积关系，这个电源 一般是放在话筒之外的。除了供给电容器振膜的极化电压外，也为前置放大器的 电子管或晶体管供给必要的电压。我们称它为幻象电源。中文名称： 极化电压 英文名称： polarized voltage 定义：加在电容传声器振膜和极板之间的直流电 压。 由于有了这个前置放大器，所以电容话筒相对要灵敏一些，在使用时不可少 的一些附属设 动圈话筒 备有：防震架（一般会随话筒赠送）、防风罩、防喷罩、优质的话筒架。如 果要进行超近距离的录音工作，一个防喷罩是不可少的。 编辑本段话筒特性 话筒的指向
般分为心形、超心形、8字形、枪式、全向指向等。请看图02 心形 超心形 话简指向示意图 至于这些指向究竞是怎么回事，你可找个话筒试试。如图中所示，箭头所指 方向为话简所指正前方，虚线为可拾音的大致范围，在这个范围之外，拾音将不 灵敏。如果有条件，建议还是找个多指向的话筒试用一下，就能明白指向的意义 了。 话筒的阻抗 专业录音室应使用低阻抗话筒，由于可能要用到很长的电缆来连接，所以用 低阻抗话筒可减少信号衰减现象。 平衡线与非平衡线 平衡线由两根导线和一根屏蔽线构成：非平衡线中则只有一根导线，用屏蔽 线代替第二根导线
一般分为心形、超心形、8 字形、枪式、全向指向等。请看图 02 话筒指向示意图 至于这些指向究竟是怎么回事，你可找个话筒试试。如图中所示，箭头所指 方向为话筒所指正前方，虚线为可拾音的大致范围，在这个范围之外，拾音将不 灵敏。如果有条件，建议还是找个多指向的话筒试用一下，就能明白指向的意义 了。 话筒的阻抗 专业录音室应使用低阻抗话筒，由于可能要用到很长的电缆来连接，所以用 低阻抗话筒可减少信号衰减现象。 平衡线与非平衡线 平衡线由两根导线和一根屏蔽线构成；非平衡线中则只有一根导线，用屏蔽 线代替第二根导线
话筒 平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因 而二者能互相抵消掉。而非平衡线则把噪声信号传输到线路的下一级。 如果音频信号很强或非平衡线很短，可能不会听到噪声。但话筒线一般都很 长，想想看，我们是从录音间拉出线来，经传声盒过墙后再进入控制室的调音、 录音系统的。所以，我们要使用平衡线，并相应地使用平衡的插头：XⅪ，俗称 卡农头或公母头：或者是大三芯的TS 编辑本段无线话筒 日前，市场上销售的一种无线话筒，价格在10~20元之间。该话筒调谐在 88~108Mz调频波段，发射距离30米左右，可用任何调频收音机接收，且收到 的 无线麦克风 声音清晰悦耳，无杂波干扰，对本地调频电台也无影响。本人根据该机实物 画出了其电路图，供广大电子爱好者参考。 电路工作原理 声音通过话筒经1、C1:2、C2构成的高、低频阻容滤波器耦合到三极 管的基极。由于三极管的正反馈放大作用，L1、C3构成的高频振荡器的高频信 号经C4等效反馈到三极管基极。两信号一同被三极管混频形成高频FM载波(88~ 108z),经C6传输到天线，由天线向周围空间发射FM信号
话筒 平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因 而二者能互相抵消掉。而非平衡线则把噪声信号传输到线路的下一级。 如果音频信号很强或非平衡线很短，可能不会听到噪声。但话筒线一般都很 长，想想看，我们是从录音间拉出线来，经传声盒过墙后再进入控制室的调音、 录音系统的。所以，我们要使用平衡线，并相应地使用平衡的插头：XLR，俗称 卡农头或公母头；或者是大三芯的 TRS。 编辑本段无线话筒 日前，市场上销售的一种无线话筒，价格在 10～20 元之间。该话筒调谐在 88～108MHz 调频波段，发射距离 30 米左右，可用任何调频收音机接收，且收到 的 无线麦克风 声音清晰悦耳，无杂波干扰，对本地调频电台也无影响。本人根据该机实物， 画出了其电路图，供广大电子爱好者参考。 电路工作原理 声音通过话筒经 R1、C1；R2、C2 构成的高、低频阻容滤波器耦合到三极 管的基极。由于三极管的正反馈放大作用，L1、C3 构成的高频振荡器的高频信 号经C4等效反馈到三极管基极。两信号一同被三极管混频形成高频 FM载波（88～ 108MHz），经 C6 传输到天线，由天线向周围空间发射 FM 信号

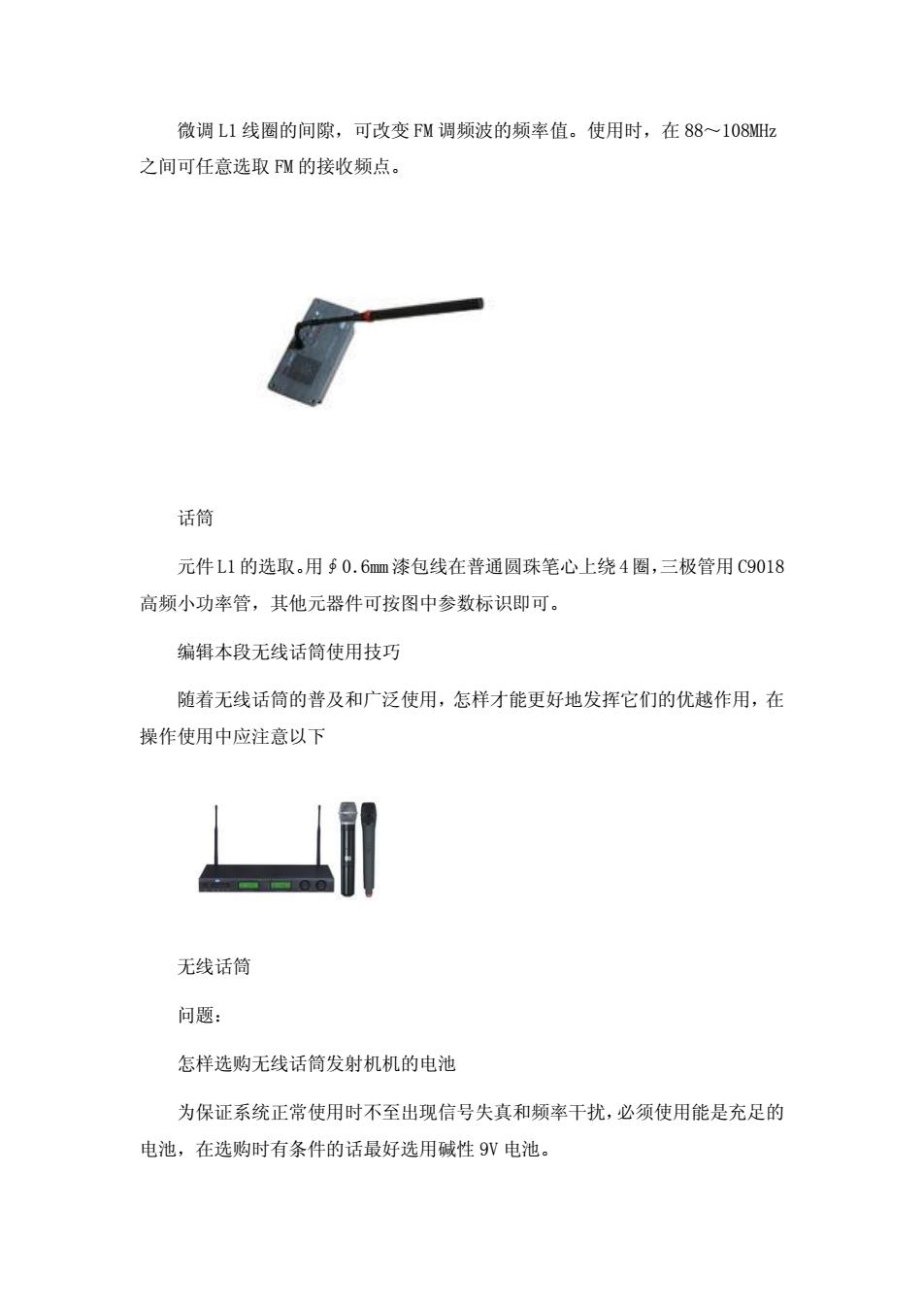

微调L1线圈的间隙，可改变FM调频波的频率值。使用时，在88~108Mz 之间可任意选取℉M的接收频点。 话筒 元件L1的选取。用$0.6m漆包线在普通圆珠笔心上绕4圈，三极管用C9018 高频小功率管，其他元器件可按图中参数标识即可。 编辑本段无线话筒使用技巧 随着无线话筒的普及和广泛使用，怎样才能更好地发挥它们的优越作用，在 操作使用中应注意以下 无线话筒 问题： 怎样选购无线话筒发射机机的电池 为保证系统正常使用时不至出现信号失真和频率干扰，必须使用能是充足的 电池，在选购时有条件的话最好选用碱性9V电池
微调 L1 线圈的间隙，可改变 FM 调频波的频率值。使用时，在 88～108MHz 之间可任意选取 FM 的接收频点。 话筒 元件 L1 的选取。用∮0．6mm 漆包线在普通圆珠笔心上绕 4 圈，三极管用 C9018 高频小功率管，其他元器件可按图中参数标识即可。 编辑本段无线话筒使用技巧 随着无线话筒的普及和广泛使用，怎样才能更好地发挥它们的优越作用，在 操作使用中应注意以下 无线话筒 问题： 怎样选购无线话筒发射机机的电池 为保证系统正常使用时不至出现信号失真和频率干扰，必须使用能是充足的 电池，在选购时有条件的话最好选用碱性 9V 电池
