投影机 又称投影仪， 目前投影技术日新月异，随着科技的发展，投影行业也发展到了一个至高的 领域。主要通过3 MLCOS RGB三色投影光机和720P片解码技术，把传统庞大 的投影机精巧化、便携化、微小化、娱乐化、实用化，使投影技术更加贴近生活 和娱乐。 根据所显示源的性质，投影机主要可分为家用视频型和商用数据型两类。 便携式投影仪：亮度要更清晰一些，把传统庞大的投影机精巧化、便 携化、微小化、娱乐化、实用化，使投影技术更加贴近生活和娱乐。 家用视频型投影机针对视频方面进行优化处理，其特点是亮度都在1000河 明左右，对比度较高，投影的画面宽高比多为16：9，各种视领端口齐全，适合 播放电影和高清晰电视，适于家用用户使用。 商用数据型投影机主要显示微机输出的信号，用来商务演示办公和日常教 学，亮度根据使用环境高低都有不同的选择，投影画面宽高比都为4：3，功能 全面，对于图像和文本以及视频都可以演示，基本所有型号都同时具有视频及数 字翰口。 投影机自问世以来发展至今己形成三大系列：LCD(Liquid Crystal Display) 液晶投 LCD投影机示意图 LCD投影机 影机、DLP(Digital Lighting Process)数字光处理器投影机和CRT(Cathode Ray Tube)阴极射线管投影机。 LCD投影机的技术是透射式投影技术，目前最为成熟。投影画面色彩还原 真实鲜艳，色彩饱和度高，光利用效率很高，LCD投影机比用相同瓦数光源灯 的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD 投影机为主。它的缺点是黑色层次表现不是很好，对比度一般都在500：1左右 徘徊，现在有达到100001以上的了。投影画面的像素结构可以明显看到
投影机 又称投影仪， 目前投影技术日新月异，随着科技的发展，投影行业也发展到了一个至高的 领域。主要通过 3M LCOS RGB 三色投影光机和 720P 片解码技术，把传统庞大 的投影机精巧化、便携化、微小化、娱乐化、实用化，使投影技术更加贴近生活 和娱乐。 根据所显示源的性质，投影机主要可分为家用视频型和商用数据型两类。 便 携 式 投 影 仪 ：亮度要更清晰一些，把传统庞大的投影机精巧化、便 携化、微小化、娱乐化、实用化，使投影技术更加贴近生活和娱乐。 家用视频型投影机针对视频方面进行优化处理，其特点是亮度都在 1000 流 明左右，对比度较高，投影的画面宽高比多为 16：9，各种视频端口齐全，适合 播放电影和高清晰电视，适于家用用户使用。 商用数据型投影机主要显示微机输出的信号，用来商务演示办公和日常教 学，亮度根据使用环境高低都有不同的选择，投影画面宽高比都为 4：3，功能 全面，对于图像和文本以及视频都可以演示，基本所有型号都同时具有视频及数 字输口。 投影机自问世以来发展至今已形成三大系列： LCD（Liquid Crystal Display） 液晶投 LCD 投影机 影机、DLP（Digital Lighting Process）数字光处理器投影机和 CRT（Cathode Ray Tube）阴极射线管投影机。 LCD 投影机的技术是透射式投影技术，目前最为成熟。投影画面色彩还原 真实鲜艳，色彩饱和度高，光利用效率很高，LCD 投影机比用相同瓦数光源灯 的 DLP 投影机有更高的 ANSI 流明光输出，目前市场高流明的投影机主要以 LCD 投影机为主。它的缺点是黑色层次表现不是很好，对比度一般都在 500：1 左右 徘徊，现在有达到 10000:1 以上的了。投影画面的像素结构可以明显看到

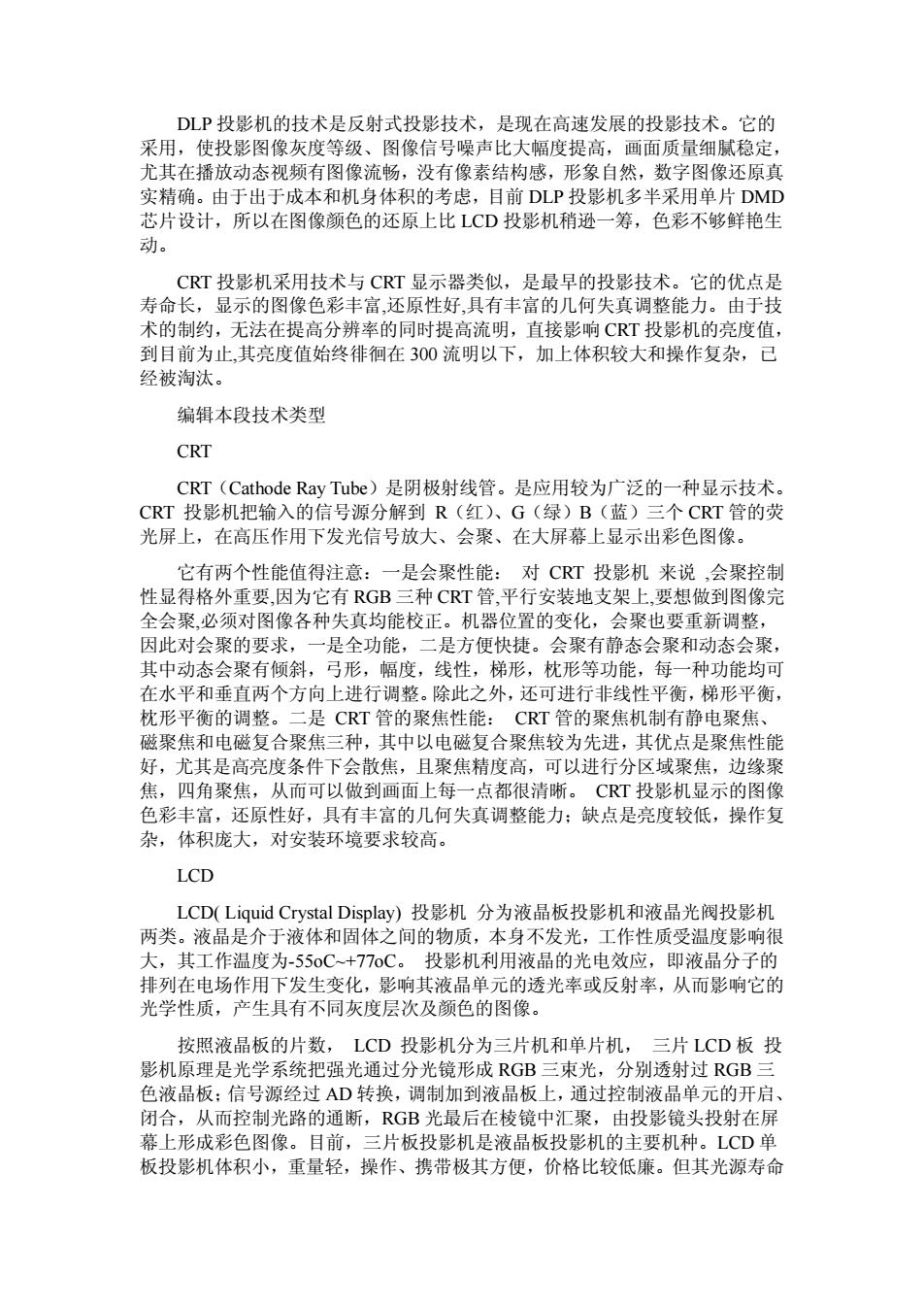

DLP投影机的技术是反射式投影技术，是现在高速发展的投影技术。它的 采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定 尤其在播放动态视频有图像流畅，没有像素结构感，形象自然，数字图像还原真 实精确。由于出于成本和机身体积的考虑，目前DLP投影机多半采用单片DM 芯片设计，所以在图像颜色的还原上比LCD投影机稍逊一筹，色彩不够鲜艳生 动。 CRT投影机采用技术与CRT示器类似，是最且的投技术。它的优占是 寿命长，显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力 术的制约，无法在提高分辨率的同时提高流明，直接影响CT投影机的亮度值 到目前为止，其亮度值始终徘徊在300流明以下，加上体积较大和操作复杂，己 经被淘汰。 编辑本段技术类型 CRT CRT(Cathode Ray Tube)是阴极射线管。是应用较为广泛的一种显示技术 CRT投影机把输入的信号源分解到R(红)、G(绿)B(蓝)三个CRT管的荧 光屏上，在高压作用下发光信号放大、会聚、在大屏幕上显示出彩色图像。 它有两个性能值得注意 “是会聚性能 对CRT投影机来说，会聚控制 性显得格外重要，因为它有RGB E种CRT管，平行安装地支架上，要想做到图像完 全会聚，必须对图像各种失真均能校正。机器位置的变化，会聚也要重新调整， 因此对会聚的要求，一是全功能，二是方便快捷。会聚有静态会聚和动态会聚， 其中动态会聚有倾斜，弓形，幅度，线性，梯形，枕形等功能，每一种功能均可 在水平和垂直两个方向上进行调整。除此之外 还可进行非线性平衡，梯形平衡 枕形平衡的调整 是CRT管的聚焦性能： CRT管的聚焦机制 磁聚焦和电磁复合聚焦三种，其中以电磁复合聚焦较为先进，其优点是聚焦性能 好，尤其是高亮度条件下会散焦，且聚焦精度高，可以进行分区域聚焦，边缘聚 焦，四角聚焦，从而可以做到画面上每一点都很清晰。CRT投影机显示的图像 色彩丰富，还原性好，具有丰富的几何失真调整能力：缺点是亮度较低，操作复 杂 体积庞大，对安装环境要求较高 LCD LCD(Liquid Crystal Display)投影机分为液品板投影机和液品光阀投影机 两类。液晶是介于液体和周体之间的物质，本身不发光，工作性质受温度影响很 大，其工作温度 为-5500 投影机利用液晶的光电效应，即液晶分子的 排列在电 场作用下友生变化， 阿其液品甲 元的透光率或反射率，从而影响它的 光学性质，严生具有不同灰度层次及颈色的图像。 按照液晶板的片数，LCD投影机分为三片机和单片机，三片LCD板投 影机原理是光学系统把强光通过分光镜形成RGB三束光，分别透射过RGB三 色液晶板：信号源经过AD转换，调制加到液晶板上，通过控 液晶单元的开启 闭合，从而控制光路的通断，RGB光最后在棱镜中汇聚，由投影镜头投射在屏 幕上形成彩色图像。目前，三片板投影机是液品板投影机的主要机种。LCD单 板投影机体积小，重量轻，操作、携带极其方便，价格比较低廉。但其光源寿命
DLP 投影机的技术是反射式投影技术，是现在高速发展的投影技术。它的 采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定， 尤其在播放动态视频有图像流畅，没有像素结构感，形象自然，数字图像还原真 实精确。由于出于成本和机身体积的考虑，目前 DLP 投影机多半采用单片 DMD 芯片设计，所以在图像颜色的还原上比 LCD 投影机稍逊一筹，色彩不够鲜艳生 动。 CRT 投影机采用技术与 CRT 显示器类似，是最早的投影技术。它的优点是 寿命长，显示的图像色彩丰富,还原性好,具有丰富的几何失真调整能力。由于技 术的制约，无法在提高分辨率的同时提高流明，直接影响 CRT 投影机的亮度值， 到目前为止,其亮度值始终徘徊在 300 流明以下，加上体积较大和操作复杂，已 经被淘汰。 编辑本段技术类型 CRT CRT（Cathode Ray Tube）是阴极射线管。是应用较为广泛的一种显示技术。 CRT 投影机把输入的信号源分解到 R（红）、G（绿）B（蓝）三个 CRT 管的荧 光屏上，在高压作用下发光信号放大、会聚、在大屏幕上显示出彩色图像。 它有两个性能值得注意：一是会聚性能： 对 CRT 投影机 来说 ,会聚控制 性显得格外重要,因为它有 RGB 三种 CRT 管,平行安装地支架上,要想做到图像完 全会聚,必须对图像各种失真均能校正。机器位置的变化，会聚也要重新调整， 因此对会聚的要求，一是全功能，二是方便快捷。会聚有静态会聚和动态会聚， 其中动态会聚有倾斜，弓形，幅度，线性，梯形，枕形等功能，每一种功能均可 在水平和垂直两个方向上进行调整。除此之外，还可进行非线性平衡，梯形平衡， 枕形平衡的调整。二是 CRT 管的聚焦性能： CRT 管的聚焦机制有静电聚焦、 磁聚焦和电磁复合聚焦三种，其中以电磁复合聚焦较为先进，其优点是聚焦性能 好，尤其是高亮度条件下会散焦，且聚焦精度高，可以进行分区域聚焦，边缘聚 焦，四角聚焦，从而可以做到画面上每一点都很清晰。 CRT 投影机显示的图像 色彩丰富，还原性好，具有丰富的几何失真调整能力；缺点是亮度较低，操作复 杂，体积庞大，对安装环境要求较高。 LCD LCD( Liquid Crystal Display) 投影机 分为液晶板投影机和液晶光阀投影机 两类。液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很 大，其工作温度为-55oC~+77oC。 投影机利用液晶的光电效应，即液晶分子的 排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的 光学性质，产生具有不同灰度层次及颜色的图像。 按照液晶板的片数， LCD 投影机分为三片机和单片机， 三片 LCD 板 投 影机原理是光学系统把强光通过分光镜形成 RGB 三束光，分别透射过 RGB 三 色液晶板；信号源经过 AD 转换，调制加到液晶板上，通过控制液晶单元的开启、 闭合，从而控制光路的通断，RGB 光最后在棱镜中汇聚，由投影镜头投射在屏 幕上形成彩色图像。目前，三片板投影机是液晶板投影机的主要机种。LCD 单 板投影机体积小，重量轻，操作、携带极其方便，价格比较低廉。但其光源寿命
短，色彩不够均匀，分辨率较低。目前单板投影机的机型已经很少。 DLP DLP(Digital Light Processor)数码光输处理器。DLP投影机的技术是一种 全数字反射式投影技术。其特点首先是数字优势。数字技术的采用，使图像灰度 等级提高，图像噪声消失，画面质量稳定，数字图像非常精确。其次是反射优势。 反射式DD器件的应用，使成像器件的总光效率大大提高，对比度亮度均匀性 DLP 投影机清晰度高 画面均匀，色彩锐利， 三片机可达到很高 的亮度，且可随意变焦，调整十分方便。 D-ILA D-ILA(Direct-Drive image light amplifier).直接取动图像光源放大器)技 术D-LA技术在提供高分辨率和高对比度方面显示了技术优势，2000年，D-LA 技术的投影机 的标称分辨率达到 .XGA 1365×1024) 度达到了350：1， D-lLA技术的核心部件3.3Cm(1.3英寸)液晶板的标称分辨率达到了 QXGA(2048×1535)。D-LA技术的核心部件是反射式活性矩阵硅上液晶板，也 就是通常所说的反射式液晶板，所以也有人将D-LA技术称为反射式液晶技术。 DLA技术中液晶板将晶体管作为像素点液晶的开关控制单元做在一层硅 基板上， 硅基 也称反射电极层)位 液晶层的下面 用于像 地 土寻址的 种控制电极和电极间的绝缘层位于硅基板的下面，因此整个结构是一个3D立体 排列方式。来在光源的光学不能穿透反射电极层，而被反射电极层反射，避免了 下面的各种结构层对光线的阻挡。因此采用D-LA技术的液品板的光圈比率可 以作到93%(DLP技术中DMD的光圈比率为88%，而透射式LCD的液晶板的 光圈比率为40 因此采用DLA技术的投影机对光源的利用效率马 高，可以实现更高的亮度输出。 sRGB 投影显示系统的sRGB是微饮公司与精工爱普牛公司、三券公司合作开罗 的，目的是建立 一个可以满足计算机和投影显示需求的色彩管理标准，使得显示 设备无须经过特别的色彩信息分析，就可以正确地表现出图象文件。sRGB消除 了不同显示系统在色彩还原上原有的差异。不同显示设备间的RGB色彩，自然 会发生一些变化，因而经过不同的显示设备后就无法正确地再现色彩。如今，随 着以计算机为辅助的演示设备越来越成为市场发展的关键工具，正确的图象和色 彩还原比以前变得尤为重要。有了sRGB技术，用户无论使用CRT设备观看， 或者通过适应sRGB标准的投影机投放观看，都可以确保得到统一的色彩 编辑本段技术指标 光输出(Light Out) 是指投影机输出的光能量，单位为[流明](m)。与光输出有关的一个物理 量是亮度，是指屏幕表面受到光照射发出的光能量与屏幕面积之比，亮度常用 单位是[勒克斯](x,1x=llm/m2)。当投影机输出的光通过一定时，投射面积越 大亮度越低，反之则亮度越高。决定投影机光输出的因素有投影及荧光屏面积、 性能及镜头性能、通常荧光屏面积大，光输出大。带有液体耦合镜头的投影机镜
短，色彩不够均匀，分辨率较低。目前单板 投影机 的机型已经很少。 DLP DLP（Digital Light Processor）数码光输处理器。 DLP 投影机的技术是一种 全数字反射式投影技术。其特点首先是数字优势。数字技术的采用，使图像灰度 等级提高，图像噪声消失，画面质量稳定，数字图像非常精确。其次是反射优势。 反射式 DMD 器件的应用，使成像器件的总光效率大大提高，对比度亮度均匀性 都非常出色。DLP 投影机清晰度高、画面均匀，色彩锐利，三片机可达到很高 的亮度，且可随意变焦，调整十分方便。 D-ILA D-ILA（Direct-Drive Image Light Amplifier），直接驱动图像光源放大器）技 术。D-ILA 技术在提供高分辨率和高对比度方面显示了技术优势，2000 年，D-ILA 技术的 投影机 的标称分辨率达到 S-XGA（1365×1024），对比度达到了 350：1， D-ILA 技术的核心部件 3.3cm(1.3 英寸)液晶板的标称分辨率达到了 QXGA(2048×1535)。 D-ILA 技术的核心部件是反射式活性矩阵硅上液晶板，也 就是通常所说的反射式液晶板，所以也有人将 D-ILA 技术称为反射式液晶技术。 D-ILA 技术中液晶板将晶体管作为像素点液晶的开关控制单元做在一层硅 基板上，硅基板（也称反射电极层）位于液晶层的下面，用于像素地址寻址的各 种控制电极和电极间的绝缘层位于硅基板的下面，因此整个结构是一个 3D 立体 排列方式。来在光源的光学不能穿透反射电极层，而被反射电极层反射，避免了 下面的各种结构层对光线的阻挡。因此采用 D-ILA 技术的液晶板的光圈比率可 以作到 93%（DLP 技术中 DMD 的光圈比率为 88%，而透射式 LCD 的液晶板的 光圈比率为 40%~60%），因此采用 D-ILA 技术的 投影机 对光源的利用效率更 高，可以实现更高的亮度输出。 sRGB 投影显示系统的 sRGB 是微软公司与精工爱普生公司、三菱公司合作开发 的，目的是建立一个可以满足计算机和投影显示需求的色彩管理标准，使得显示 设备无须经过特别的色彩信息分析，就可以正确地表现出图象文件。sRGB 消除 了不同显示系统在色彩还原上原有的差异。不同显示设备间的 RGB 色彩，自然 会发生一些变化，因而经过不同的显示设备后就无法正确地再现色彩。如今，随 着以计算机为辅助的演示设备越来越成为市场发展的关键工具，正确的图象和色 彩还原比以前变得尤为重要。有了 sRGB 技术，用户无论使用 CRT 设备观看， 或者通过适应 sRGB 标准的投影机投放观看，都可以确保得到统一的色彩。 编辑本段技术指标 光输出（Light Out) 是指投影机输出的光能量，单位为[流明]（lm）。与光输出有关的一个物理 量是亮度，是指屏幕表面受到光照射发出的光能量与屏幕面积之比，亮度常用的 单位是[勒克斯]（lx，1lx=1lm/m2）。当投影机输出的光通过一定时，投射面积越 大亮度越低，反之则亮度越高。决定投影机光输出的因素有投影及荧光屏面积、 性能及镜头性能、通常荧光屏面积大，光输出大。带有液体耦合镜头的投影机镜

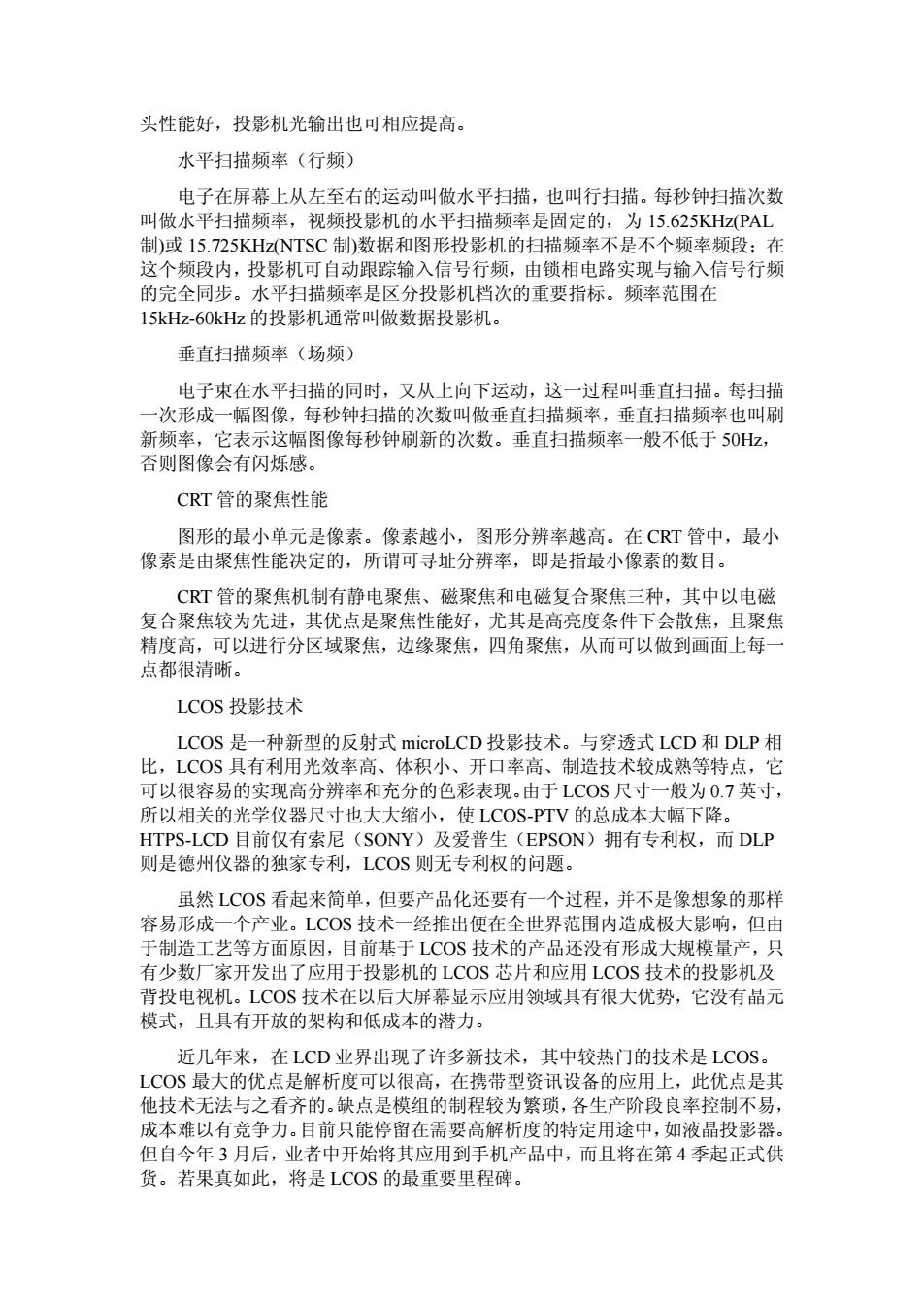

头性能好，投影机光输出也可相应提高。 水平扫描频率（行频） 电子在屏幕上从左至右的运动叫做水平扫描，也叫行扫描。每秒钟扫描次数 叫做水平扫描频率，视频投影机的水平扫描频率是固定的，为15.625KHz(PAL 制)或15,725 KHz(NTSC制数据和图形投影机的扫描频率不是不个频率频段：在 这个频段内，投影机可自动跟踪输入信号行频，由锁相电路实现与输入信号行频 的完全同步。水平扫描频率是区分投影机档次的重要指标。频率范围在 15kHz-6OkHz的投影机通常叫做数据投影机。 垂直扫描频率（场频） 电子束在水平扫描的同时，又从上向下运动，这一过程叫垂直扫描。每扫描 一次形成一幅图像，每秒钟扫描的次数叫做垂直扫描频率，垂直扫描频率也叫刷 新频率， 它表示这幅图像每秒钟刷新的次数。垂直扫描频率一般不低于50 否则图像会有闪烁感。 CRT管的聚焦性能 图形的最小单元是像素。像素钺小，图形分辨率越高。在CT管中，最小 像素是由聚焦性能决定的，所谓可寻址分辨率，即是指最小像素的数目。 CT管的聚焦机制有静电聚焦、磁聚焦和电磁复合聚焦三种，其中以电 复合聚焦较为先进，其优点是聚焦性能好，尤其是高亮度条件下会散焦，且聚焦 精度高，可以进行分区域聚焦，边缘聚焦，四角聚焦，从而可以做到画面上每一 点都很清晰。 LCOS投影技术 LCOS是一种新型的反射式microLCD投影技术。与穿透式LCD和DLP相 比，LCOS具有利用光效率高、体积小、开口率高、制造技术较成熟等特点，它 可以很容易的实现高分辨率和充分的色彩表现.由于LC0S尺寸一般为0.7英寸， 新以用关的光学议尺十也大大宿小，使LCOS-PTV的总成木大幅下降」 HTPS. 那仅有索尼 (SONY 及爱普生(EPSON)拥有专利权，而DLP 则是德州仪器的独家专利，LCOS则无专利权的问题。 虽然LCOS看起来简单，但要产品化还要有一个过程，并不是像想象的那样 容易形成一个产业。LCOS技术一经推出便在全世界范围内造成极大影响，但由 于制造工艺等方面原因，目前基于LCOS技术的产品还没有形成大规模量产，只 有少数 家开发出了应用 机的LCOS 术的投影机及 背投电视机。LCOS技术在以后大屏幕显示应用领域具有很大优势，它没有晶元 模式，且具有开放的架构和低成本的潜力。 近几年来，在LCD业界出现了许多新技术，其中较热门的技术是LCOS LCOS最大的优点是解析度可以很高，在携带型资讯设备的应用上，此优点是其 他技术无法与之看齐的。缺点是模组的制程较为繁琐 产阶段良率 成本难以有竞争力。目前只能停留在需要高解析度的特定用途中，如液晶投影器 但自今年3月后，业者中开始将其应用到手机产品中，而且将在第4季起正式供 货。若果真如此，将是LCOS的最重要里程脾
头性能好，投影机光输出也可相应提高。 水平扫描频率（行频） 电子在屏幕上从左至右的运动叫做水平扫描，也叫行扫描。每秒钟扫描次数 叫做水平扫描频率，视频投影机的水平扫描频率是固定的，为 15.625KHz(PAL 制)或 15.725KHz(NTSC 制)数据和图形投影机的扫描频率不是不个频率频段；在 这个频段内，投影机可自动跟踪输入信号行频，由锁相电路实现与输入信号行频 的完全同步。水平扫描频率是区分投影机档次的重要指标。频率范围在 15kHz-60kHz 的投影机通常叫做数据投影机。 垂直扫描频率（场频） 电子束在水平扫描的同时，又从上向下运动，这一过程叫垂直扫描。每扫描 一次形成一幅图像，每秒钟扫描的次数叫做垂直扫描频率，垂直扫描频率也叫刷 新频率，它表示这幅图像每秒钟刷新的次数。垂直扫描频率一般不低于 50Hz， 否则图像会有闪烁感。 CRT 管的聚焦性能 图形的最小单元是像素。像素越小，图形分辨率越高。在 CRT 管中，最小 像素是由聚焦性能决定的，所谓可寻址分辨率，即是指最小像素的数目。 CRT 管的聚焦机制有静电聚焦、磁聚焦和电磁复合聚焦三种，其中以电磁 复合聚焦较为先进，其优点是聚焦性能好，尤其是高亮度条件下会散焦，且聚焦 精度高，可以进行分区域聚焦，边缘聚焦，四角聚焦，从而可以做到画面上每一 点都很清晰。 LCOS 投影技术 LCOS 是一种新型的反射式 microLCD 投影技术。与穿透式 LCD 和 DLP 相 比，LCOS 具有利用光效率高、体积小、开口率高、制造技术较成熟等特点，它 可以很容易的实现高分辨率和充分的色彩表现。由于 LCOS 尺寸一般为 0.7 英寸， 所以相关的光学仪器尺寸也大大缩小，使 LCOS-PTV 的总成本大幅下降。 HTPS-LCD 目前仅有索尼（SONY）及爱普生（EPSON）拥有专利权，而 DLP 则是德州仪器的独家专利，LCOS 则无专利权的问题。 虽然 LCOS 看起来简单，但要产品化还要有一个过程，并不是像想象的那样 容易形成一个产业。LCOS 技术一经推出便在全世界范围内造成极大影响，但由 于制造工艺等方面原因，目前基于 LCOS 技术的产品还没有形成大规模量产，只 有少数厂家开发出了应用于投影机的 LCOS 芯片和应用 LCOS 技术的投影机及 背投电视机。LCOS 技术在以后大屏幕显示应用领域具有很大优势，它没有晶元 模式，且具有开放的架构和低成本的潜力。 近几年来，在 LCD 业界出现了许多新技术，其中较热门的技术是 LCOS。 LCOS 最大的优点是解析度可以很高，在携带型资讯设备的应用上，此优点是其 他技术无法与之看齐的。缺点是模组的制程较为繁琐，各生产阶段良率控制不易， 成本难以有竞争力。目前只能停留在需要高解析度的特定用途中，如液晶投影器。 但自今年 3 月后，业者中开始将其应用到手机产品中，而且将在第 4 季起正式供 货。若果真如此，将是 LCOS 的最重要里程碑
什么是LCOSLCOS(Liquid Crystal on Silicon)属于新型的反射式micro LCD 投影技术，其结物是在矽品圆上长由品体，利用半导体制程制作取动面板（又称 为CMOS-LCD). 然后在电晶体上透过 磨技术磨平 镀上铝当作反射镜 成CMOS基板，然后将CMOS基板与含有透明电极之上玻璃基板贴合，再抽入 液品，进行封装测试。 简单来说，LCOS是直接与映像管(CRT)投影技术、高温多晶矽液晶(Ploy-Si ight P 反射 但LCOS则成 为投影显示技术的新主流。 LCOS市场定位在大尺寸显示器产品及HMD(Head Mount Device)。目前业 界普遍认可：在显示器市场20以下以LCD为主流，PDP可应用于30.60产品 但价格昂贵，投影显示器适用于3060以上的产品，具有解析度高，价格适中 等优势 OS投影显示技术则是落于上述投影显示器市场：另外亦可作为直视 元件，应用在HMD中。 省电、便宜与高解析度为LCOS最大优点。LCOS可视为LCD的一种，但 传统的LCD是做在玻璃基板上，但LCOS则是长在矽品圆上。和LCOS的相对 上的立品，品常用在影机上的高温多品改1CD为代表。后者通党用穿秀式 射的方 光利用效率只有3%左右， 解析度 不易提高： LCOS则采用反射式投 射，光利用效率可达40%以上，且其最大的优势是可利用最广泛使用、最便宜的 CMOS制程，毋需额外的投资，并可随半导体制程快速的微细化，易于提高解析 度。反观高温多品的LCD则需另投资设备，且属于特殊制程，成本不易降低。 各种技术应用比较。 标称光亮度 投影机的亮度："light out'”是投影机主要的技术指标，“light out”通常以光通 量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱的能力，单位是 流明。投影机表示光通量的闲际标准单位是ANSI流明，ANSI流明是美闲围家 标准化协会制定的测量投影机光通量地方法，测定环境如下 1)投影机与幕之间距离：2.4米。 2)幕为60英寸。 3)用测光比测量屏幕“田字形九个交叉点上的个点照度，乘以面积，得到 投影画面的9个点的亮度。 4)求出9个点：亮度的平均值，就是ANSI流明。 用户可自行维护的部件，并且投影机内的高压器件有可能对人身造成严重伤 害。所以，在购买时不仅要选好商品寻好价格，更要选好商家，弄清维修服务电 话，有问题向专业人员咨询，才不会有后顾之忧。 视频带宽 投影机的视频通道总的频带宽度，其定义是在视频信号振幅下降至0.707倍 时，对应的信号上限频率。0.707倍对应的增量是-3b,因此又叫做-3db带宽
什么是 LCOS LCOS（Liquid Crystal on Silicon）属于新型的反射式 micro LCD 投影技术，其结构是在矽晶圆上长电晶体，利用半导体制程制作驱动面板(又称 为 CMOS -LCD)，然后在电晶体上透过研磨技术磨平，并镀上铝当作反射镜，形 成 CMOS 基板，然后将 CMOS 基板与含有透明电极之上玻璃基板贴合，再抽入 液晶，进行封装测试。 简单来说，LCOS 是直接与映像管(CRT)投影技术、高温多晶矽液晶(Ploy-Si LCD)穿透式投影技术、DMD(Digital Micromirror Device)数位光学处理(DLP; Digital Light Projector)反射式技术相关。这三项技术已发展成熟，但 LCOS 则成 为投影显示技术的新主流。 LCOS 市场定位在大尺寸显示器产品及 HMD(Head Mount Device)。目前业 界普遍认可：在显示器市场 20'以下以 LCD 为主流，PDP 可应用于 30'- 60'产品， 但价格昂贵，投影显示器适用于 30'- 60’以上的产品，具有解析度高，价格适中 等优势。LCOS 投影显示技术则是落于上述投影显示器市场；另外亦可作为直视 元件，应用在 HMD 中。 省电、便宜与高解析度为 LCOS 最大优点。LCOS 可视为 LCD 的一种，但 传统的 LCD 是做在玻璃基板上，但 LCOS 则是长在矽晶圆上。和 LCOS 的相对 比的产品，最常用在投影机上的高温多晶矽 LCD 为代表。后者通常用穿透式投 射的方式，光利用效率只有 3%左右，解析度不易提高；LCOS 则采用反射式投 射，光利用效率可达 40%以上，且其最大的优势是可利用最广泛使用、最便宜的 CMOS 制程，毋需额外的投资，并可随半导体制程快速的微细化，易于提高解析 度。反观高温多晶矽 LCD 则需另投资设备，且属于特殊制程，成本不易降低。 各种技术应用比较。 标称光亮度 投影机的亮度：“light out”是投影机主要的技术指标，“light out”通常以光通 量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱的能力，单位是 流明。投影机表示光通量的国际标准单位是 ANSI 流明，ANSI 流明是美国国家 标准化协会制定的测量投影机光通量地方法，测定环境如下： 1）投影机与幕之间距离：2.4 米。 2）幕为 60 英寸。 3）用测光比测量屏幕“田”字形九个交叉点上的个点照度，乘以面积，得到 投影画面的 9 个点的亮度。 4）求出 9 个点；亮度的平均值，就是 ANSI 流明。 用户可自行维护的部件，并且投影机内的高压器件有可能对人身造成严重伤 害。所以，在购买时不仅要选好商品寻好价格，更要选好商家，弄清维修服务电 话，有问题向专业人员咨询，才不会有后顾之忧。 视频带宽 投影机的视频通道总的频带宽度，其定义是在视频信号振幅下降至 0.707 倍 时，对应的信号上限频率。0.707 倍对应的增量是-3db，因此又叫做-3db 带宽
