泡罩塔板上气液接触状态 操作时，液体横向流过塔板，靠溢流堰保持板上有 一定厚度的液层，齿缝浸没于液层之中而形成液封。 升气管的顶部应高于泡罩齿缝的上沿，以防止液体 从中漏下。上升气体通过齿缝进入液层时，被分散 成许多细小的气泡或流股，在板上形成鼓泡层，为 气液两相的传热和传质提供大量的界面。 ■氵 泡罩塔板的优点是操作弹性较大，塔板不易堵塞 缺点是结构复杂、造价高，板上液层厚，塔板压降 大，生产能力及板效率较低。泡罩塔板已逐渐被筛 板、浮阀塔板所取代，在新建塔设备中已很少采用

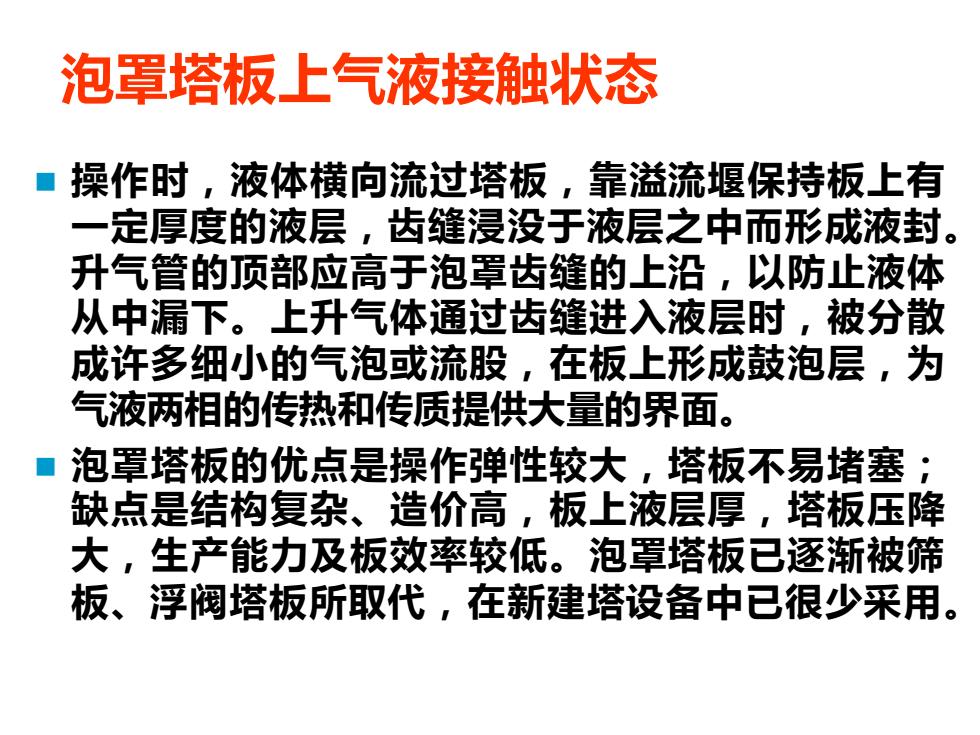

泡罩塔板上气液接触状态 ◼ 操作时，液体横向流过塔板，靠溢流堰保持板上有 一定厚度的液层，齿缝浸没于液层之中而形成液封。 升气管的顶部应高于泡罩齿缝的上沿，以防止液体 从中漏下。上升气体通过齿缝进入液层时，被分散 成许多细小的气泡或流股，在板上形成鼓泡层，为 气液两相的传热和传质提供大量的界面。 ◼ 泡罩塔板的优点是操作弹性较大，塔板不易堵塞； 缺点是结构复杂、造价高，板上液层厚，塔板压降 大，生产能力及板效率较低。泡罩塔板已逐渐被筛 板、浮阀塔板所取代，在新建塔设备中已很少采用
筛孔塔板上气液接触状态 ■2.筛孔塔板 ■ 筛孔塔板简称筛板，其结构如图 示。塔板上开有许多均匀的小 孔，孔径一般为3~8mm。筛 孔在塔板上为正三角形排列。 塔板上设置溢流堰，使板上能 保持一定厚度的液层。 ■操作时，气体经筛孔分散成小股 气流，鼓泡通过液层，气液间密切 接触而进行传热和传质。在正 常的操作条件下，通过筛孔上 升的气流，应能阻止液体经筛 孔向下泄漏
筛孔塔板上气液接触状态 ◼ 2. 筛孔塔板 ◼ 筛孔塔板简称筛板,其结构如图 示。塔板上开有许多均匀的小 孔，孔径一般为3～8mm。筛 孔在塔板上为正三角形排列。 塔板上设置溢流堰，使板上能 保持一定厚度的液层。 ◼ 操作时,气体经筛孔分散成小股 气流,鼓泡通过液层,气液间密切 接触而进行传热和传质。在正 常的操作条件下，通过筛孔上 升的气流，应能阻止液体经筛 孔向下泄漏
筛板塔的优点 ■筛板的优点是结构简单、造价低，板上液面落差 小，气体压降低，生产能力大，传质效率高。其 缺点是筛孔易堵塞，不宜处理易结焦、粘度大的 物料。 ■应予指出，筛板塔的设计和操作精度要求较高， 过去工业上应用较为谨慎。近年来，由于设计和 控制水平的不断提高，可使筛板塔的操作非常精 确，故应用日趋广泛
筛板塔的优点 ◼ 筛板的优点是结构简单、造价低，板上液面落差 小，气体压降低，生产能力大，传质效率高。其 缺点是筛孔易堵塞，不宜处理易结焦、粘度大的 物料。 ◼ 应予指出，筛板塔的设计和操作精度要求较高， 过去工业上应用较为谨慎。近年来，由于设计和 控制水平的不断提高，可使筛板塔的操作非常精 确，故应用日趋广泛
浮阀塔板结构与气液接触状态 阀片 最小开度2.5um 最大开度8.5m 严定距片 塔板 ZZZZZ 底脚 阀孔 (a) (c) 浮问的主要型式 (1)P1型浮问 (b)y-4型浮问(c)T型浮问
浮阀塔板结构与气液接触状态 ◼
浮阀塔 3.浮阀塔板 浮阀塔板具有泡罩塔板和筛孔塔板的优点，应用广 泛。浮阀的类型很多，国内常用的有如图示的F1型、 V-4型及T型等。 浮阀塔板的结构特点是在塔板上开有若干个阀孔 每个阀孔装有一个可上下浮动的阀片，阀片本身连有 几个阀腿，插入阀孔后将阀腿底脚拨转90°，以限制阀 片升起的最大高度，并防止阀片被气体吹走。阀片周 边冲出几个略向下弯的定距片，当气速很低时，由于 定距片的作用，阀片与塔板呈点接触而坐落在阀孔上 在一定程度上可防止阀片与板面的粘结
浮阀塔 3. 浮阀塔板 浮阀塔板具有泡罩塔板和筛孔塔板的优点，应用广 泛。浮阀的类型很多，国内常用的有如图示的F1型、 V-4型及T型等。 浮阀塔板的结构特点是在塔板上开有若干个阀孔， 每个阀孔装有一个可上下浮动的阀片，阀片本身连有 几个阀腿，插入阀孔后将阀腿底脚拨转90° ，以限制阀 片升起的最大高度，并防止阀片被气体吹走。阀片周 边冲出几个略向下弯的定距片，当气速很低时，由于 定距片的作用，阀片与塔板呈点接触而坐落在阀孔上， 在一定程度上可防止阀片与板面的粘结
