第二章流体输送机械
第二章 流体输送机械

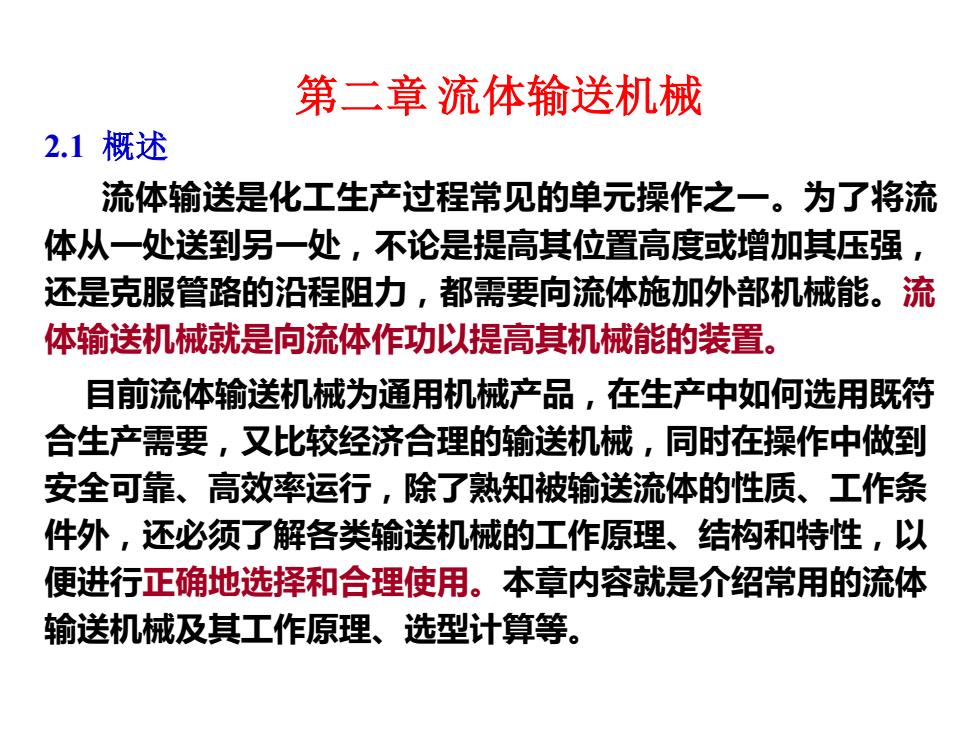

第二章流体输送机械 2.1概述 流体输送是化工生产过程常见的单元操作之一。为了将流 体从一处送到另一处，不论是提高其位置高度或增加其压强， 还是克服管路的沿程阻力，都需要向流体施加外部机械能。流 体输送机械就是向流体作功以提高其机械能的装置。 目前流体输送机械为通用机械产品，在生产中如何选用既符 合生产需要，又比较经济合理的输送机械，同时在操作中做到 安全可靠、高效率运行，除了熟知被输送流体的性质、工作条 件外，还必须了解各类输送机械的工作原理、结构和特性，以 便进行正确地选择和合理使用。本章内容就是介绍常用的流体 输送机械及其工作原理、选型计算等
第二章 流体输送机械 2.1 概述 流体输送是化工生产过程常见的单元操作之一。为了将流 体从一处送到另一处，不论是提高其位置高度或增加其压强， 还是克服管路的沿程阻力，都需要向流体施加外部机械能。流 体输送机械就是向流体作功以提高其机械能的装置。 目前流体输送机械为通用机械产品，在生产中如何选用既符 合生产需要，又比较经济合理的输送机械，同时在操作中做到 安全可靠、高效率运行，除了熟知被输送流体的性质、工作条 件外，还必须了解各类输送机械的工作原理、结构和特性，以 便进行正确地选择和合理使用。本章内容就是介绍常用的流体 输送机械及其工作原理、选型计算等
2.1.1输送机械的用途 补充能量：将流体从一处输送到另一处 •提高压强：给流体加压 造成设备真空：给流体减压 为液体提供能量的输送机械称为泵，如离心泵、 往复泵、旋涡泵等。 为气体提供能量的输送机械称为风机或压缩机， 如离心通风机、鼓风机等
2.1.1 输送机械的用途 •补充能量：将流体从一处输送到另一处 •提高压强：给流体加压 •造成设备真空：给流体减压 为液体提供能量的输送机械称为泵，如离心泵、 往复泵、旋涡泵等。 为气体提供能量的输送机械称为风机或压缩机， 如离心通风机、鼓风机等
2.1.2输送机械应满足生产要求 对生产上不同的要求采用不同的输送机械。原因： •流体是多种多样的。水、油、腐蚀性流体等 •操作条件干差万别：输送量、效率、轴功率 概括来说，输送机械应满足如下要求： (1)满足工艺上对流率和能量的要求。 (2)结构简单，重量轻，投资费用低。 (3)运行可靠，操作效率高，操作费用低。 (4)能适应被输送流体的特性，其中包括粘性、腐蚀性、毒性、 可燃性、爆炸性、含固体杂质等
2.1.2 输送机械应满足生产要求 对生产上不同的要求采用不同的输送机械。原因： •流体是多种多样的。水、油、腐蚀性流体等 •操作条件千差万别：输送量、效率、轴功率 概括来说，输送机械应满足如下要求： (1) (2)结构简单，重量轻，投资费用低。 (3)运行可靠，操作效率高，操作费用低。 (4)能适应被输送流体的特性，其中包括粘性、腐蚀性、毒性、 可燃性、爆炸性、含固体杂质等
2.1.3输送机械的分类 流体输送机械按照其工作原理分为： (1)动力式：利用高速旋转的叶轮使流体的机械能增加，典型的 是离心式、轴流式输送机械。 (2)容积式：利用活塞或转子运动改变工作室容积而对流体作功。 典型的是往复式、旋转式输送机械。 (3)其它类型：如利用另外一种流体作用的喷射式等
2.1.3输送机械的分类 (1)动力式：利用高速旋转的叶轮使流体的机械能增加，典型的 是离心式、轴流式输送机械。 (2)容积式：利用活塞或转子运动改变工作室容积而对流体作功。 典型的是往复式、旋转式输送机械。 (3)其它类型：如利用另外一种流体作用的喷射式等
