3.1板式塔 出气 ■3.1.1板式塔的结构 ■ 逐级接触式，内装塔板，气液传 质在板上液层空间内进行；两相的组 回流 成沿塔高呈阶梯式变化，在正常操作 下，液相为连续相，气相为分散相。 溢流堰：维持塔板上一定高度的液 层，以保证在塔板上气液两相有足够 的接触面积： 降液管：作为液体从上层塔板流至 下层塔板的通道。 出料 ■ 板式塔特点：生产能力大，塔板效 率稳定，操作弹性大，造价低，检修、 图3-】板式塔的结构 清洗方便。 ]-塔壳体；2-塔板；3-溢流腰； 4-受液盘；5-降液管
3.1 板式塔 ◼ 3.1.1 板式塔的结构 ◼ 逐级接触式，内装塔板，气液传 质在板上液层空间内进行；两相的组 成沿塔高呈阶梯式变化，在正常操作 下，液相为连续相，气相为分散相。 ◼ 溢流堰：维持塔板上一定高度的液 层，以保证在塔板上气液两相有足够 的接触面积； ◼ 降液管：作为液体从上层塔板流至 下层塔板的通道。 ◼ 板式塔特点：生产能力大，塔板效 率稳定，操作弹性大，造价低，检修、 清洗方便

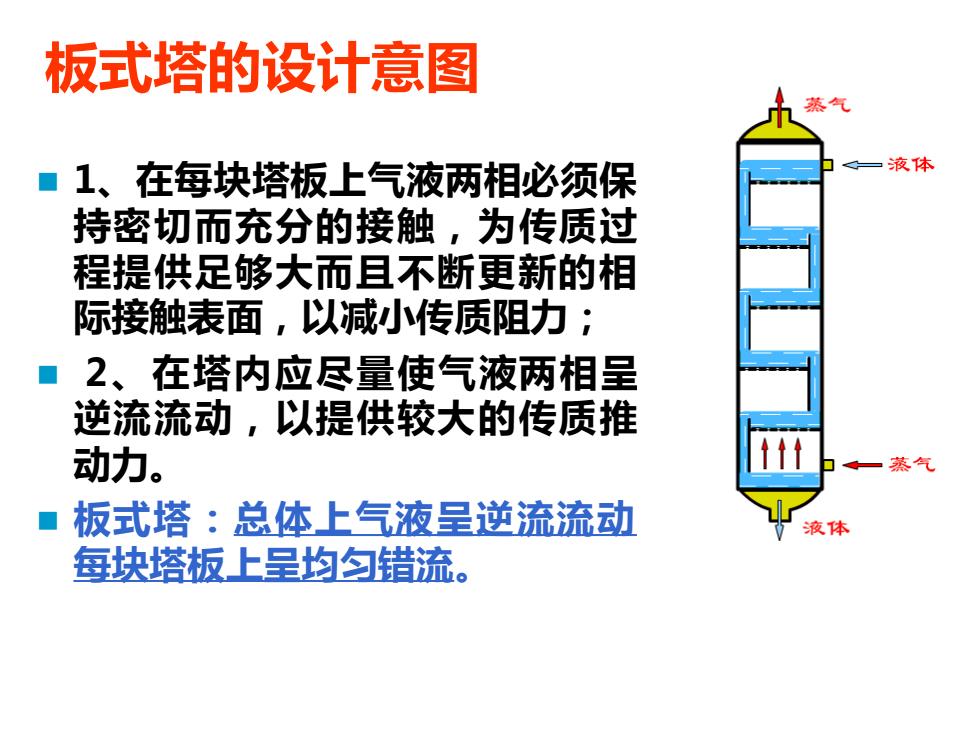

板式塔的设计意图 蒸气 。一液体 ■ 1、在每块塔板上气液两相必须保 持密切而充分的接触，为传质过 程提供足够大而且不断更新的相 际接触表面，以减小传质阻力； 2、在塔内应尽量使气液两相呈 逆流流动，以提供较大的传质推 动力。 。一蒸气 ■板式塔：总体上气液呈逆流流动 液体 每块塔板上呈均匀错流
板式塔的设计意图 ◼ 1、在每块塔板上气液两相必须保 持密切而充分的接触，为传质过 程提供足够大而且不断更新的相 际接触表面，以减小传质阻力； ◼ 2、在塔内应尽量使气液两相呈 逆流流动，以提供较大的传质推 动力。 ◼ 板式塔：总体上气液呈逆流流动； 每块塔板上呈均匀错流
3.1.2塔板的类型及性能评价 ■3.1.2.1塔板类型 ■ 塔板分为 ■有降液管式塔板（也称溢流式塔板或错流式塔板）： 气液两相呈错流方式接触，其塔板效率高，具有较大 的操作弹性，使用广泛。 ■ 无降液管式塔板（也称穿流式塔板或逆流式塔板）： 气液两相呈逆流接触，其板面利用率高，生产能力大， 结构简单，但效率较低，操作弹性小，应用较少。 ■本节只讨论有降液管式塔板
3.1.2 塔板的类型及性能评价 ◼ 3.1.2.1 塔板类型 ◼ 塔板分为 ◼ 有降液管式塔板（也称溢流式塔板或错流式塔板）： 气液两相呈错流方式接触，其塔板效率高，具有较大 的操作弹性，使用广泛。 ◼ 无降液管式塔板（也称穿流式塔板或逆流式塔板）： 气液两相呈逆流接触，其板面利用率高，生产能力大， 结构简单，但效率较低，操作弹性小，应用较少。 ◼ 本节只讨论有降液管式塔板

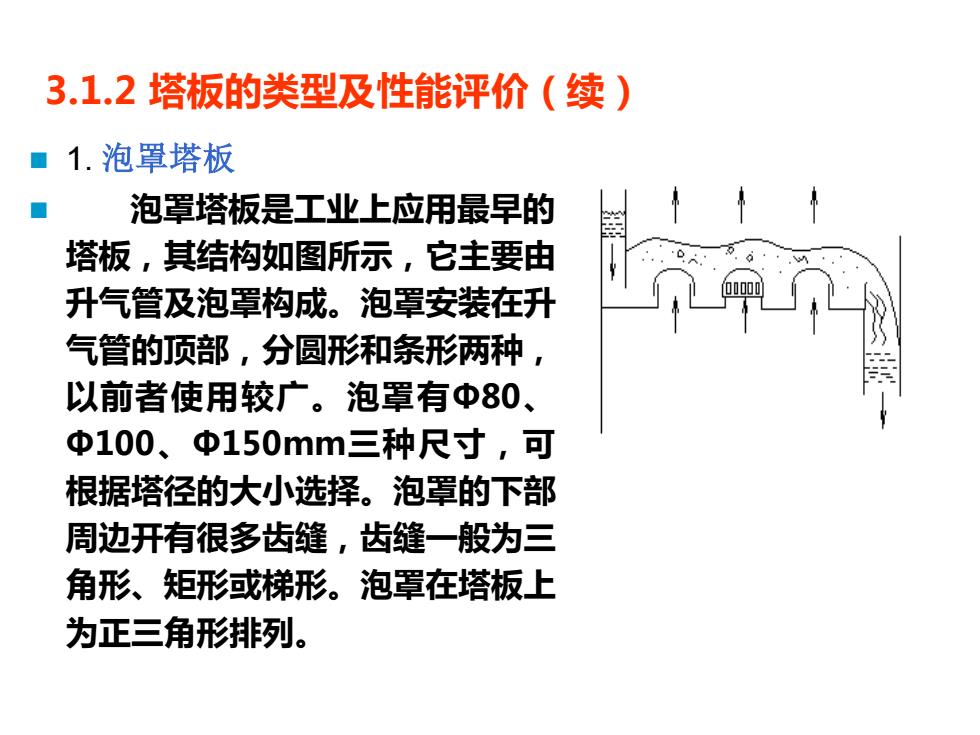

3.1.2塔板的类型及性能评价（续) ■1.泡罩塔板 泡罩塔板是工业上应用最早的 塔板，其结构如图所示，它主要由 升气管及泡罩构成。泡罩安装在升 气管的顶部，分圆形和条形两种， 以前者使用较广。泡罩有中80、 Φ100、Φ150mm三种尺寸，可 根据塔径的大小选择。泡罩的下部 周边开有很多齿缝，齿缝一般为三 角形、矩形或梯形。泡罩在塔板上 为正三角形排列
3.1.2 塔板的类型及性能评价（续） ◼ 1. 泡罩塔板 ◼ 泡罩塔板是工业上应用最早的 塔板，其结构如图所示，它主要由 升气管及泡罩构成。泡罩安装在升 气管的顶部，分圆形和条形两种， 以前者使用较广。泡罩有Φ80、 Φ100、Φ150mm三种尺寸，可 根据塔径的大小选择。泡罩的下部 周边开有很多齿缝，齿缝一般为三 角形、矩形或梯形。泡罩在塔板上 为正三角形排列
升气管与泡罩结构
升气管与泡罩结构 ◼ 升气管焊接在塔板上，泡罩固定在升气 管上
