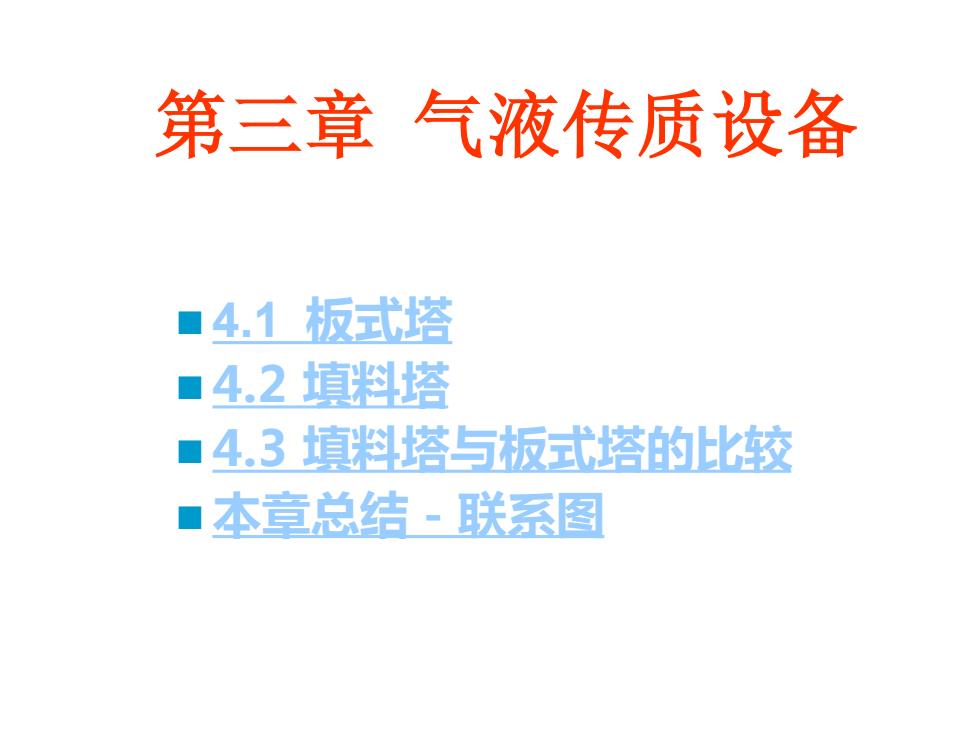

第三章气液传质设备 ■4.1板式塔 ■4.2填料塔 ■4.3填料塔与板式塔的比较 ■本章总结-联系图
第三章 气液传质设备 ◼ 4.1 板式塔 ◼ 4.2 填料塔 ◼ 4.3 填料塔与板式塔的比较 ◼本章总结－联系图

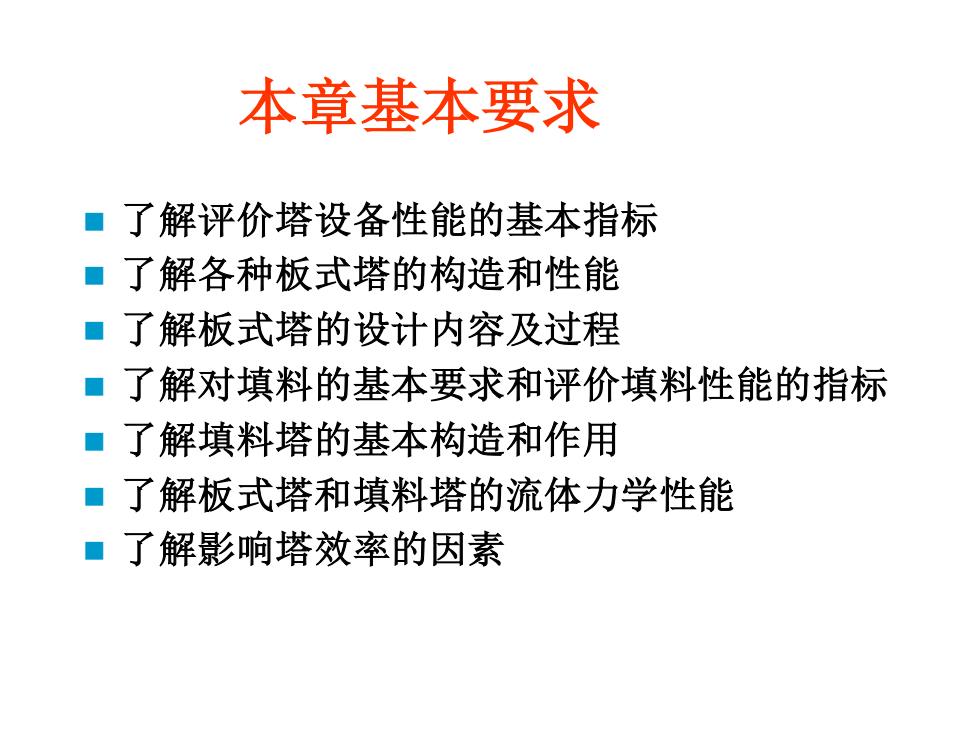

本章基本要求 ■了解评价塔设备性能的基本指标 ■了解各种板式塔的构造和性能 ■了解板式塔的设计内容及过程 ■了解对填料的基本要求和评价填料性能的指标 ■了解填料塔的基本构造和作用 ■了解板式塔和填料塔的流体力学性能 ■了解影响塔效率的因素
本章基本要求 ◼ 了解评价塔设备性能的基本指标 ◼ 了解各种板式塔的构造和性能 ◼ 了解板式塔的设计内容及过程 ◼ 了解对填料的基本要求和评价填料性能的指标 ◼ 了解填料塔的基本构造和作用 ◼ 了解板式塔和填料塔的流体力学性能 ◼ 了解影响塔效率的因素

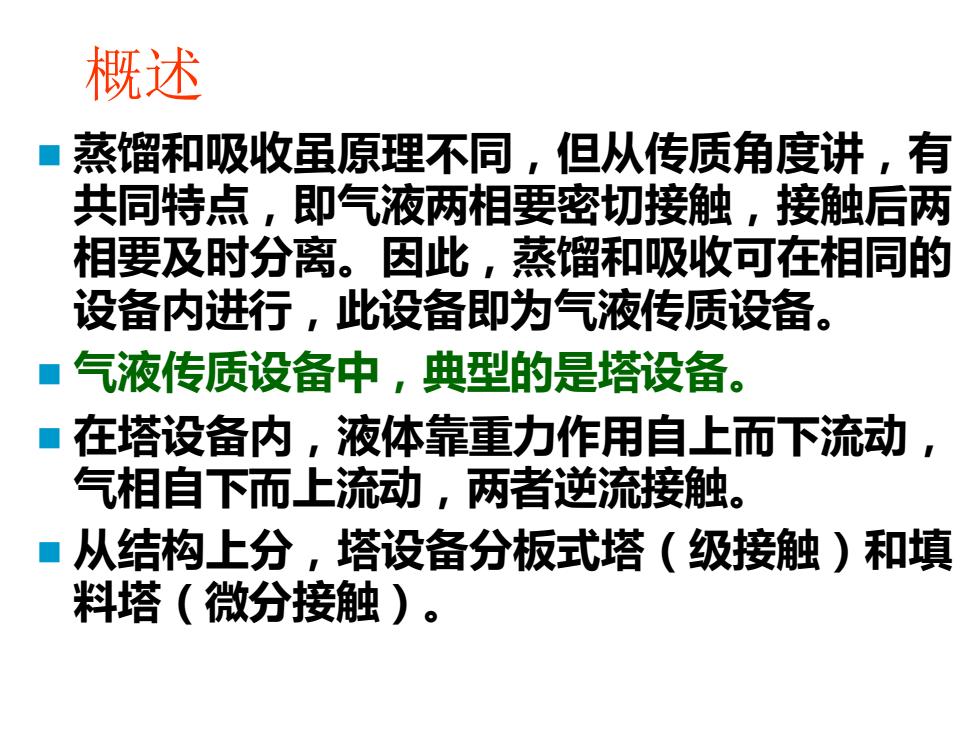

概述 ■ 蒸馏和吸收虽原理不同，但从传质角度讲，有 共同特点，即气液两相要密切接触，接触后两 相要及时分离。因此，蒸馏和吸收可在相同的 设备内进行，此设备即为气液传质设备。 ■名 气液传质设备中，典型的是塔设备。 ■在塔设备内，液体靠重力作用自上而下流动 气相自下而上流动，两者逆流接触。 ■从结构上分，塔设备分板式塔（级接触)和填 料塔（微分接触）
概述 ◼ 蒸馏和吸收虽原理不同，但从传质角度讲，有 共同特点，即气液两相要密切接触，接触后两 相要及时分离。因此，蒸馏和吸收可在相同的 设备内进行，此设备即为气液传质设备。 ◼ 气液传质设备中，典型的是塔设备。 ◼ 在塔设备内，液体靠重力作用自上而下流动， 气相自下而上流动，两者逆流接触。 ◼ 从结构上分，塔设备分板式塔（级接触）和填 料塔（微分接触）
塔设备基本功能和性能评价 ■塔设备应满足以下基本原则： ■ 1.使气液两相充分接触，适当湍动，提供尽可能大的 传质面积和传质系数，接触后能及时完全分离： ■ 2.在塔内具有最大限度的逆流接触，以提供最大的传 质推动力。 ■1 评价塔设备性能指标： ■1.单位塔截面的生产能力-通量 ■2.分离效率：单板效率，等板高度 ■ 3.操作弹性 ■4.压强降-·-塔板压降，或等板高度压降
塔设备基本功能和性能评价 ◼ 塔设备应满足以下基本原则： ◼ 1.使气液两相充分接触，适当湍动，提供尽可能大的 传质面积和传质系数，接触后能及时完全分离； ◼ 2.在塔内具有最大限度的逆流接触，以提供最大的传 质推动力。 ◼ 评价塔设备性能指标： ◼ 1.单位塔截面的生产能力－－通量 ◼ 2.分离效率：单板效率，等板高度 ◼ 3.操作弹性 ◼ 4.压强降－－塔板压降，或等板高度压降
3.1板式塔 ■1.板式塔的结构 ■2.塔板的类型及性能 评价 ■3.板式塔的流体力学 性能与操作特性 ■4.板式塔的设计
3.1 板式塔 ◼ 1.板式塔的结构 ◼ 2.塔板的类型及性能 评价 ◼ 3.板式塔的流体力学 性能与操作特性 ◼ 4.板式塔的设计
