第三章非均相物系的分离和固 体流态化 2024年9月11日
2024年9月11日 1 第三章 非均相物系的分离和固 体流态化
3.1概述 3.1.1均相物系和非均相物系 均相物系：物系内部各处物料性质均匀而不存在相界面的混合物系。 非均相物系：物系内部有明显的相界面存在而界面两侧物料的性质不同的 混合物系。 3.1.2非均相物系的分类 1.按状态分 ■液态非均相物系：固、液、气分散在液相中。分： ©悬浮液（液固物系）：指液体中含有一部分固体颗粒 ·乳浊液（液液物系）：指一种液体分散在与其不互溶的另一种液体中 ·泡沫液（液气物系）：指液体中含有气泡的物系 ■气态非均相物系：固、液分散在气相中。分： ●含尘气体（气固物系）：指气体中含有固体颗粒 ·含雾气体（气液物系）：指气体中含有少量液滴 2.按颗粒大小分 ●粗悬浮系统：d>100μm c悬浮系统：0.1μm>d>100μm 胶体系统：d<0.1μm
3.1 概述 3.1.1 均相物系和非均相物系 均相物系：物系内部各处物料性质均匀而不存在相界面的混合物系。 非均相物系：物系内部有明显的相界面存在而界面两侧物料的性质不同的 混合物系。 1.按状态分 ◼液态非均相物系：固、液、气分散在液相中。分： 悬浮液(液固物系)：指液体中含有一部分固体颗粒 乳浊液(液液物系)：指一种液体分散在与其不互溶的另一种液体中 泡沫液(液气物系) ◼气态非均相物系：固、液分散在气相中。分： 含尘气体(气固物系)：指气体中含有固体颗粒 含雾气体(气液物系)：指气体中含有少量液滴 2.按颗粒大小分 粗悬浮系统：d>100μm 悬浮系统：0.1μm>d>100μm 胶体系统：d<0.1μm 3.1.2 非均相物系的分类

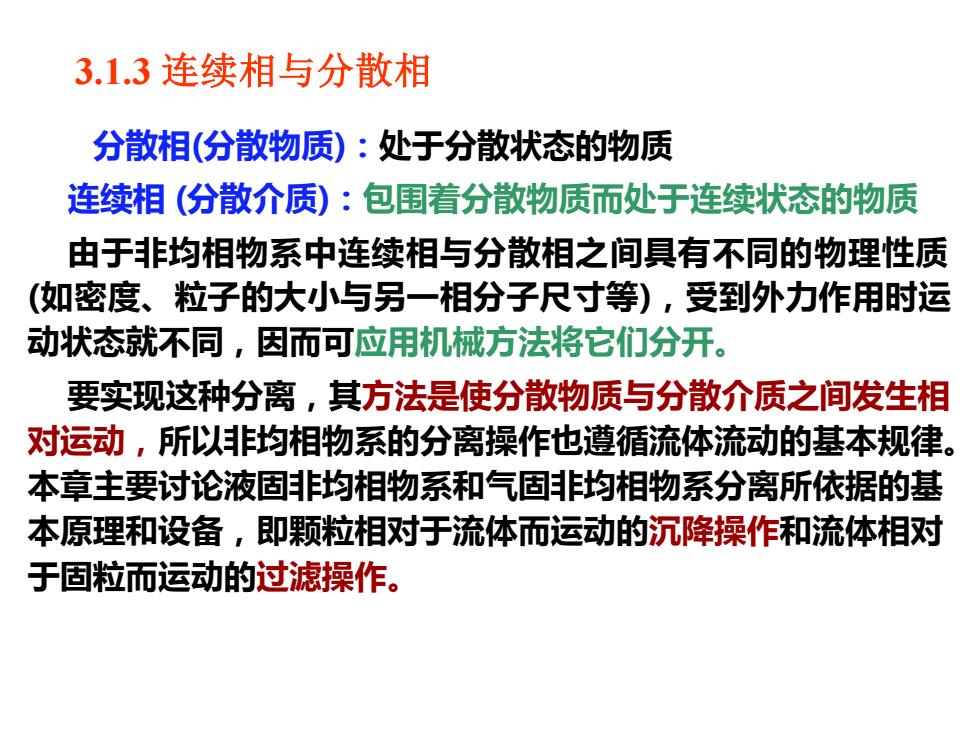

3.1.3连续相与分散相 分散相（分散物质）：处于分散状态的物质 连续相（分散介质）：包围着分散物质而处于连续状态的物质 由于非均相物系中连续相与分散相之间具有不同的物理性质 (如密度、粒子的大小与另一相分子尺寸等)，受到外力作用时运 动状态就不同，因而可应用机械方法将它们分开。 要实现这种分离，其方法是使分散物质与分散介质之间发生相 对运动，所以非均相物系的分离操作也遵循流体流动的基本规律。 本章主要讨论液固非均相物系和气固非均相物系分离所依据的基 本原理和设备，即颗粒相对于流体而运动的沉降操作和流体相对 于固粒而运动的过滤操作
3.1.3 连续相与分散相 分散相(分散物质)：处于分散状态的物质 连续相 (分散介质)：包围着分散物质而处于连续状态的物质 由于非均相物系中连续相与分散相之间具有不同的物理性质 (如密度、粒子的大小与另一相分子尺寸等)，受到外力作用时运 动状态就不同，因而可应用机械方法将它们分开。 要实现这种分离，其方法是使分散物质与分散介质之间发生相 对运动，所以非均相物系的分离操作也遵循流体流动的基本规律。 本章主要讨论液固非均相物系和气固非均相物系分离所依据的基 本原理和设备，即颗粒相对于流体而运动的沉降操作和流体相对 于固粒而运动的过滤操作
3.1.4非均相物系分离的目的 1.回收有用物质 如从气流干燥器排出尾气中回收带出的固体颗粒作为产品， 或者从某些排污中回收带走的液体等。 2.净化物料 如除去浑浊液中的固相杂质而使其成为清液，或者使压缩 后气体中的油滴分离而净化气体等。 3.环境保护的需要 象烟道气的排放、废液的排放都要求其含固量达到一定标 准，以防止对大气、河海等环境污染
3.1.4 非均相物系分离的目的 1.回收有用物质 如从气流干燥器排出尾气中回收带出的固体颗粒作为产品， 或者从某些排污中回收带走的液体等。 2. 如除去浑浊液中的固相杂质而使其成为清液，或者使压缩 后气体中的油滴分离而净化气体等。 3.环境保护的需要 象烟道气的排放、废液的排放都要求其含固量达到一定标 准，以防止对大气、河海等环境污染
3.1.5非均相物系的分离方法 1.沉降：依据重力、离心力、惯性力，使分散相与连续相分 离。根据作用力的不同分： ●重力沉降 ●离心沉降 2过滤：借助压力或离心力使混合物通过某介质（固体），使液 相与固相截留于介质两侧而达到分离的目的。主要用手分离液 态非均相物系。 3.气体湿法净制：让含尘气体通过水或其它液体中，使颗粒 溶于液体中或润湿颗粒，而使颗粒粘在一起，通过重力沉降分 离。 4.电子除尘：使含有悬浮尘粒或雾滴的气体通过金属电极间 的高压直流静电场，气体电离产生离子附着于悬浮尘粒或雾滴 上而使之荷电。荷电的尘粒、雾滴在电场力的作用下至电极后 发生中和而恢复中性从而达到分离
3.1.5 非均相物系的分离方法 1.沉降：依据重力、离心力、惯性力，使分散相与连续相分 离。根据作用力的不同分： 重力沉降 离心沉降 2.过滤：借助压力或离心力使混合物通过某介质(固体)，使液 相与固相截留于介质两侧而达到分离的目的。主要用于分离液 态非均相物系。 3.气体湿法净制：让含尘气体通过水或其它液体中，使颗粒 溶于液体中或润湿颗粒，而使颗粒粘在一起，通过重力沉降分 离。 4.电子除尘：使含有悬浮尘粒或雾滴的气体通过金属电极间 的高压直流静电场，气体电离产生离子附着于悬浮尘粒或雾滴 上而使之荷电。荷电的尘粒、雾滴在电场力的作用下至电极后 发生中和而恢复中性从而达到分离
