2、光电倍增管第 光 一倍增极 第三倍增极 阳极A 阴极K 第二倍增极 第四倍增极 202415/16 11
2024/5/16 11 2、光电倍增管 入射光 阴极 K第一倍增极 第二倍增极第三倍增极 第四倍增极 阳极 A

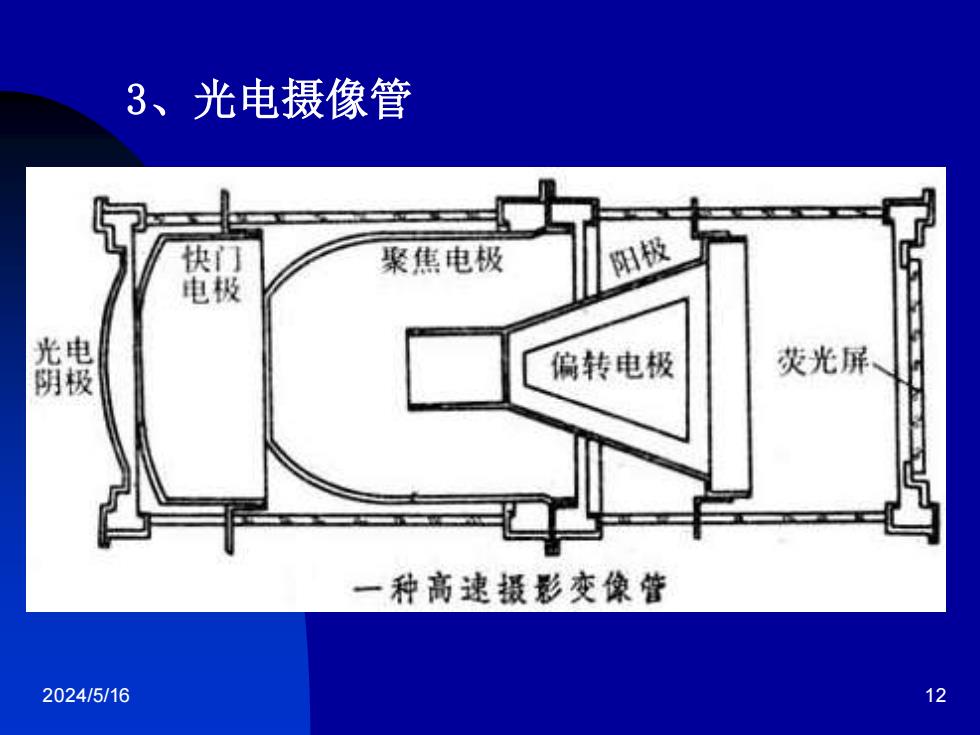

3、光电摄像管 快门 聚焦电极 阳极 电极 光电 偏转电极 荧光屏 阴极 一种高速摄影变像管 2024/5/16 12
2024/5/16 12 3、光电摄像管

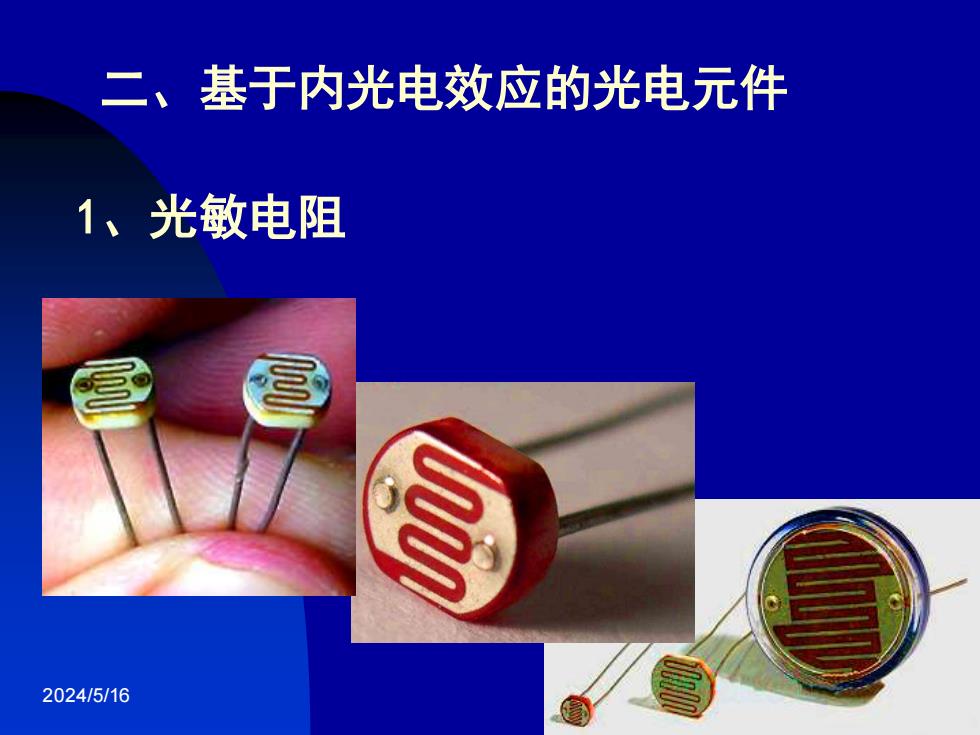

二、基于内光电效应的光电元件 1、光敏电阻 202415/16
2024/5/16 13 二、基于内光电效应的光电元件 1、光敏电阻

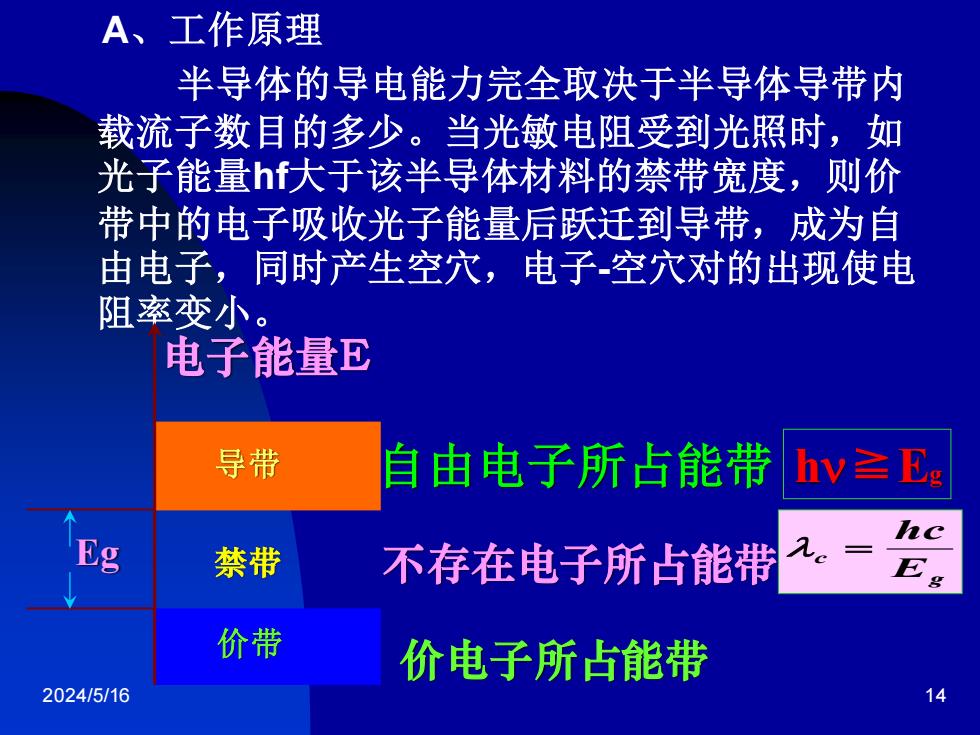

A、工作原理 半导体的导电能力完全取决于半导体导带内 载流子数目的多少。当光敏电阻受到光照时，如 光子能量hf大于该半导体材料的禁带宽度，则价 带中的电子吸收光子能量后跃迁到导带，成为自 由电子，同时产生空穴，电子空穴对的出现使电 阻率变小。 电子能量E 导带 自由电子所占能带 hv≥Eg hc Eg 禁带 不存在电子所占能带 c= 价带 价电子所占能带 2024/5/16
2024/5/16 14 A、工作原理 半导体的导电能力完全取决于半导体导带内 载流子数目的多少。当光敏电阻受到光照时，如 光子能量hf大于该半导体材料的禁带宽度，则价 带中的电子吸收光子能量后跃迁到导带，成为自 由电子，同时产生空穴，电子-空穴对的出现使电 阻率变小。 自由电子所占能带 不存在电子所占能带 价电子所占能带 禁带 导带 价带 Eg 电子能量E h≧Eg g c E hc =

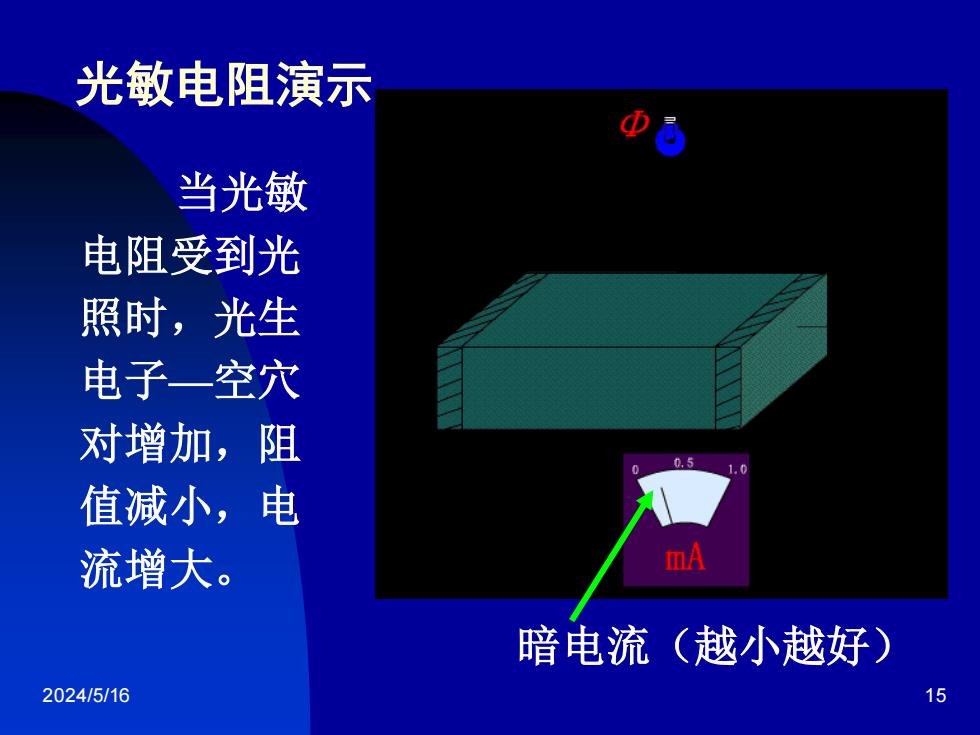

光敏电阻演示 当光敏 电阻受到光 照时，光生 电子一空穴 对增加，阻 值减小，电 流增大。 mA 暗电流（越小越好 202415/16 15
2024/5/16 15 光敏电阻演示 当光敏 电阻受到光 照时，光生 电子—空穴 对增加，阻 值减小，电 流增大。 暗电流（越小越好）
