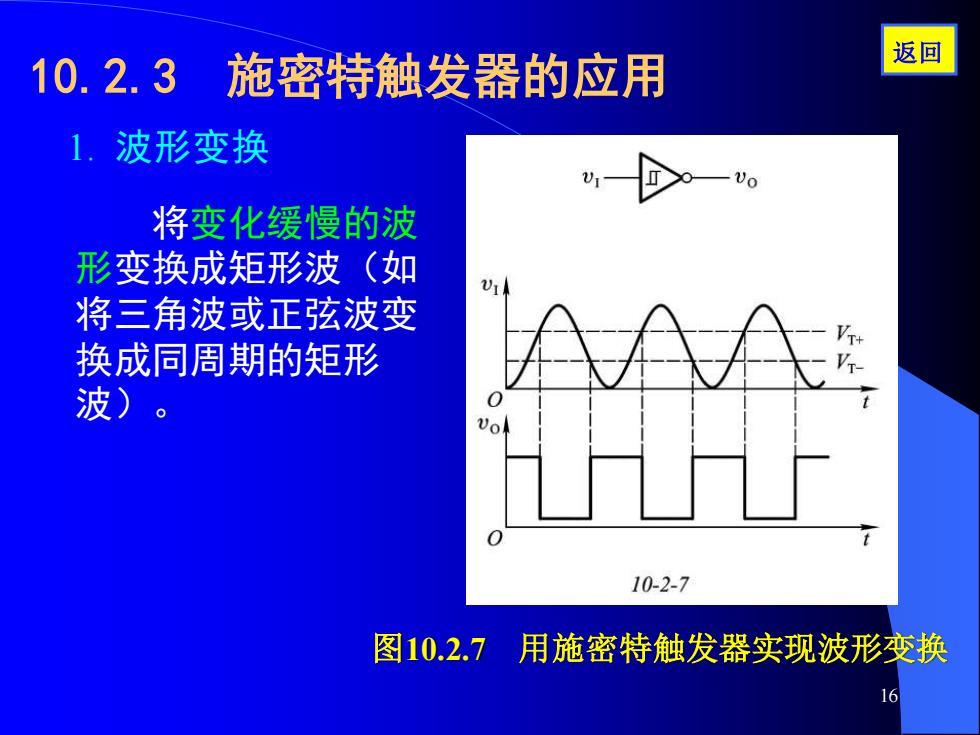

返回 10.2.3 施密特触发器的应用 1. 波形变换 将变化缓慢的波 形变换成矩形波（如 将三角波或正弦波变 换成同周期的矩形 波)。 10-2-7 图10.2.7用施密特触发器实现波形变换
16 1. 波形变换 将变化缓慢的波 形变换成矩形波（如 将三角波或正弦波变 换成同周期的矩形 波）。 图10.2.7 用施密特触发器实现波形变换 10.2.3 施密特触发器的应用 返回
返回 2.脉冲整形 在数字系统中，矩形脉冲经传输后往往发生波 形畸变，或者边沿产生振荡等。通过施密特触发器 整形，可以"较理想的矩波形。 波形 边沿 畸变 振荡 0 (a) (b) (c) 图10.2.8脉冲整形 7
17 2. 脉冲整形 在数字系统中，矩形脉冲经传输后往往发生波 形畸变，或者边沿产生振荡等。通过施密特触发器 整形，可以获得比较理想的矩形脉冲波形。 图10.2.8 脉冲整形 波形 畸变 边沿 振荡 返回
返回 3.脉冲鉴幅 将一系列幅度各异的脉冲信号加到施密特触发 器的输入端，只有那些幅度大于V的脉冲才会在输 出端产生输出信号。可见，施密特触发器具有脉冲 鉴幅能力。 10-2-9 图10.2.9 脉冲鉴幅
18 3．脉冲鉴幅 将一系列幅度各异的脉冲信号加到施密特触发 器的输入端，只有那些幅度大于VT+的脉冲才会在输 出端产生输出信号。可见，施密特触发器具有脉冲 鉴幅能力。 图10.2.9 脉冲鉴幅 返回

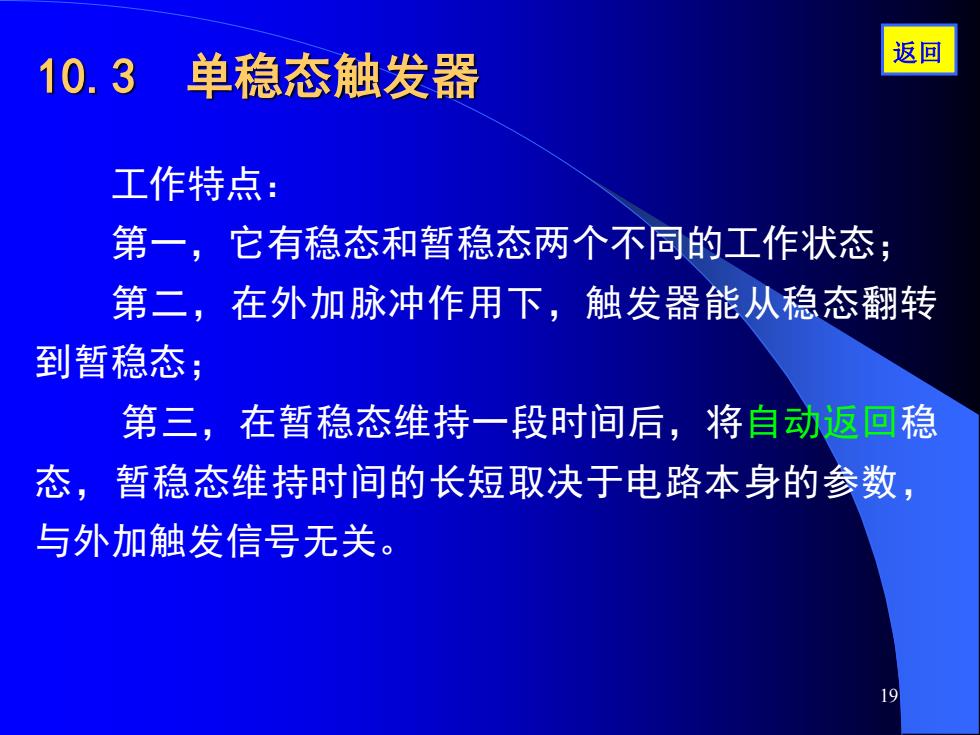

单稳态触发器 返回 10.3 工作特点： 第一，它有稳态和暂稳态两个不同的工作状态； 第二，在外加脉冲作用下，触发器能从稳态翻转 到暂稳态； 第三，在暂稳态维持一段时间后，将自动返回稳 态，暂稳态维持时间的长短取决于电路本身的参数， 与外加触发信号无关。 19
19 10.3 单稳态触发器 工作特点： 第一，它有稳态和暂稳态两个不同的工作状态； 第二，在外加脉冲作用下，触发器能从稳态翻转 到暂稳态； 第三，在暂稳态维持一段时间后，将自动返回稳 态，暂稳态维持时间的长短取决于电路本身的参数， 与外加触发信号无关。 返回

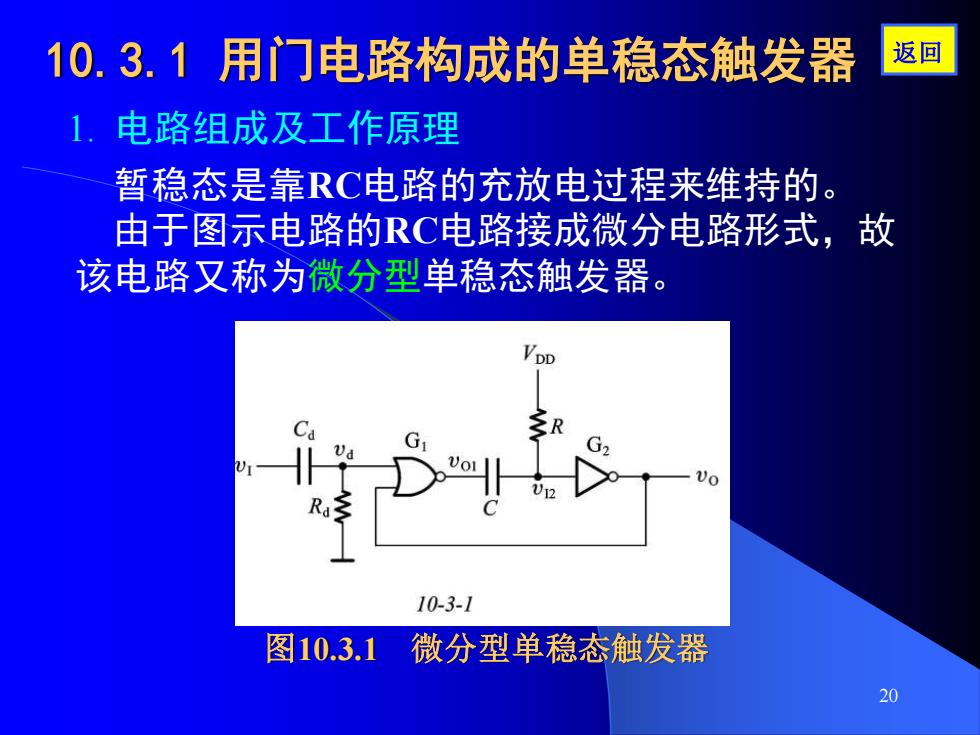

10.3.1用门电路构成的单稳态触发器 返回 1.电路组成及工作原理 暂稳态是靠RC电路的充放电过程来维持的。 由于图示电路的RC电路接成微分电路形式，故 该电路又称为微分型单稳态触发器。 DD G vo 10-3-1 图10.3.1微分型单稳态触发器
20 1. 电路组成及工作原理 暂稳态是靠RC电路的充放电过程来维持的。 由于图示电路的RC电路接成微分电路形式，故 该电路又称为微分型单稳态触发器。 图10.3.1 微分型单稳态触发器 10.3.1 用门电路构成的单稳态触发器 返回
