(2) 工作波形与电压传输特性 返回 正向闽估触发器将三一白翻估 矩形波 电压 R 2 2 R, H R TH DD TH (a (b) 10-2-2 图102.2施密特触发器的电压传输特性 回差电压V=VT+一VT-(通常Vr+>Vr-） 改变R和R的大小可以改变回差电压△VT

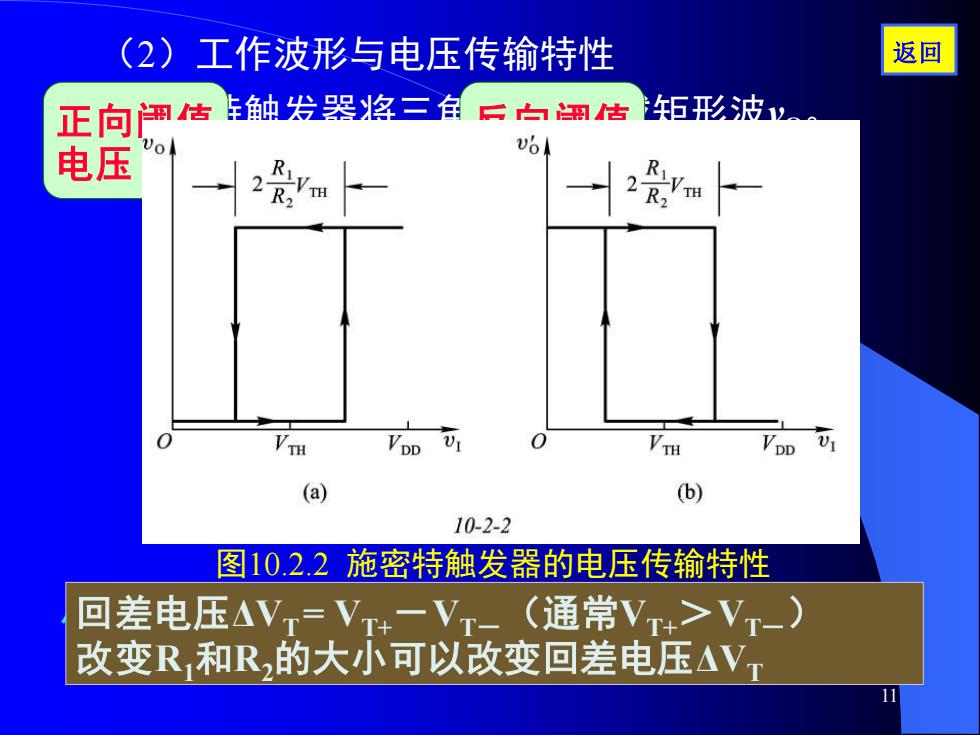

11 （2）工作波形与电压传输特性 施密特触发器将三角波vI变换成矩形波vO。 图10.2.2 施密特触发器的电压传输特性 例10.2.1 已知ΔVT、 VT+和VT－,求R1,R2和VDD的值。 正向阈值 电压 VT+ 反向阈值 电压VT－ 回差电压ΔVT = VT+－VT－（通常VT+＞VT－） 改变R1和R2的大小可以改变回差电压ΔVT 返回
[例10.2.1] 在上图中，如果要求V+=7.5V, △V=5V, 试求R1,R2和VD 解：由上推导的公式可得： VT+=(1+R1/R2)VTH=7.5V △V=2(R1/R2)VH=5V 解出：R1/R2=0.5, VTH-5V 因此取V=10V. 为保证负载电流不超过最大允许值IHWx), 应使(Vom-VH)/R2<1oHw,代入得 R2>3.85KQ 故可取R2=22KQ, R1=11 KQ 12

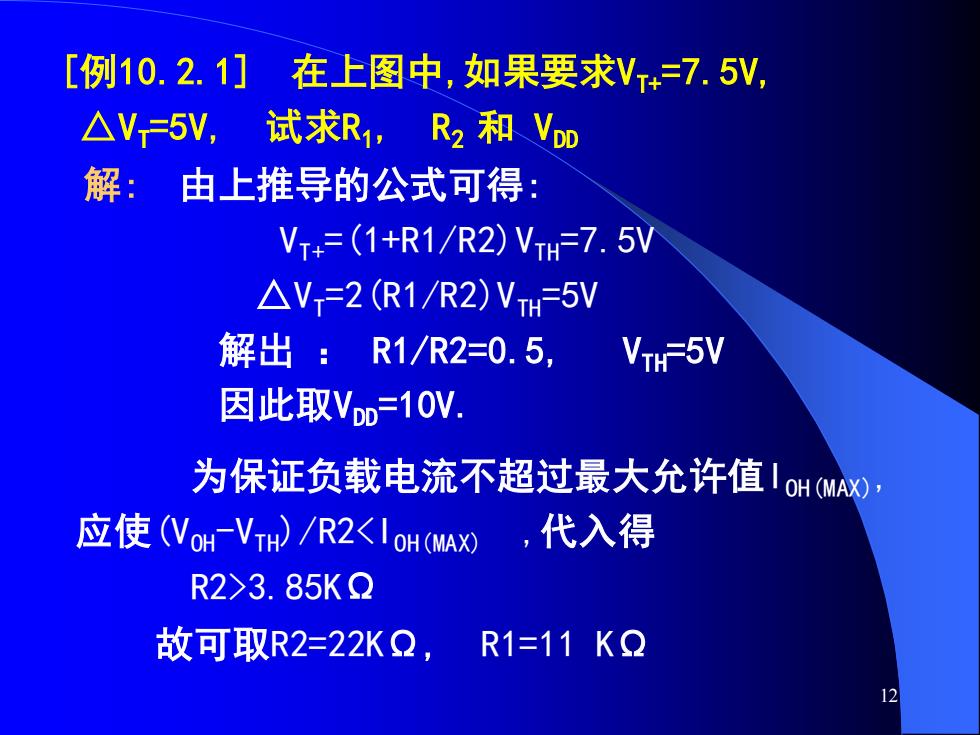

12 [例10.2.1] 在上图中,如果要求VT+=7.5V, △VT=5V, 试求R1, R2 和 VDD 解: 由上推导的公式可得: VT+=(1+R1/R2)VTH=7.5V △VT=2(R1/R2)VTH=5V 解出 ： R1/R2=0.5, VTH=5V 因此取VDD=10V. 为保证负载电流不超过最大允许值IOH(MAX), 应使(VOH-VTH)/R2<IOH(MAX) ,代入得 R2>3.85KΩ 故可取R2=22KΩ, R1=11 KΩ
集成施密特触发器 返回 *10.2.2 集成施密特触发器的VT和VT-的具体数值可从 集成电路手册中查到。对于每个具体的器件而言是 固定的，不可调节。 二极管与门 施密特电路 电平偏移 输出电路 4 R2 R R,3 on R R3 T A T B [2 B1 D6立 D B vo C D: VE 图形符号 D R 802 R6 图10.2.3带与非功能的TL集成施密特触发器 10-2-3
13 集成施密特触发器的VT+和VT－的具体数值可从 集成电路手册中查到。对于每个具体的器件而言是 固定的，不可调节。 如CT74132的VT+ ＝1.7 v、VT－＝0.9 v，所以， ΔVT ＝VT+ － VT－＝1.7 v － 0.9 v＝0.8 v。 返回 *10.2.2 集成施密特触发器 图10.2.3 带与非功能的TTL集成施密特触发器
返回 1.施密特触发与非门电路 为了对输入波形进行整形，许多集成门电路采 用了施密特触发形式。 比如CMOS的CC4093和TTL的74LS13就是施 密特触发的与非门电路。 & 施密特触发与非门的逻辑符号
14 1. 施密特触发与非门电路 为了对输入波形进行整形，许多集成门电路采 用了施密特触发形式。 比如CMOS的CC4093和TTL的74LS13就是施 密特触发的与非门电路。 施密特触发与非门的逻辑符号 返回

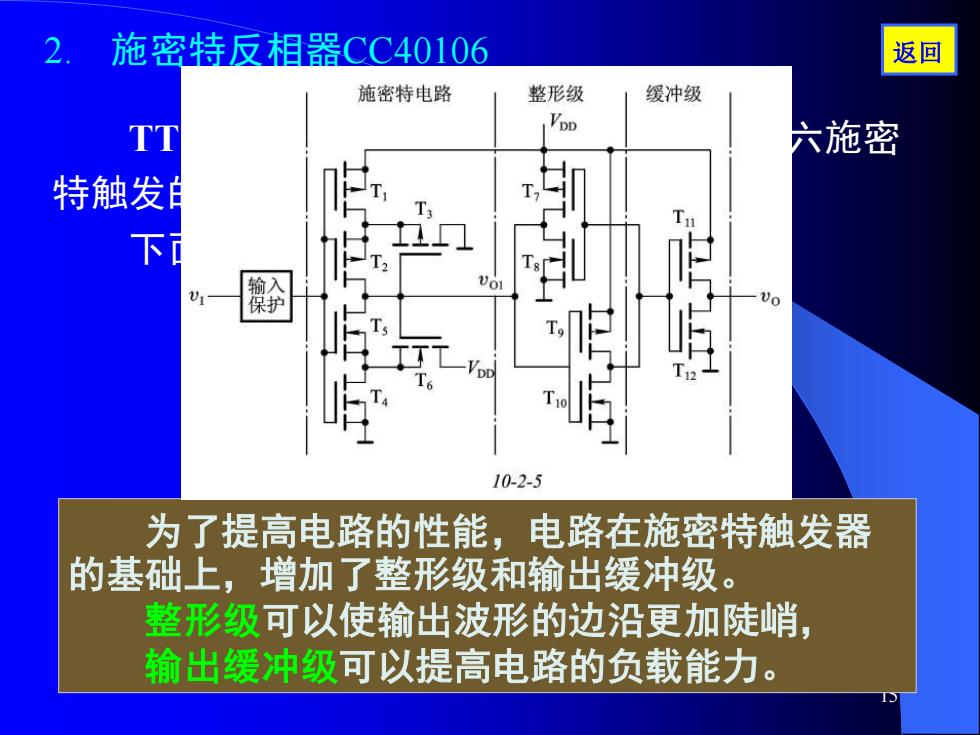

2. 施密特反相器CC40106 返回 施密特电路 整形级 缓冲级 TT VDD 六施密 特触发日 下 输入 保护 T2 10-2-5 为了提高电路的性能，电路在施密特触发器 的基础上，增加了整形级和输出缓冲级。 整形级可以使输出波形的边沿更加陡峭， 输出缓冲级可以提高电路的负载能力
15 为了提高电路的性能，电路在施密特触发器 图10.2.5 CMOS集成施密特触发器CC40106 的基础上，增加了整形级和输出缓冲级。 整形级可以使输出波形的边沿更加陡峭， 输出缓冲级可以提高电路的负载能力。 2. 施密特反相器CC40106 TTL的74LS14和CMOS的CC40106均为六施密 特触发的反相器。 下面以CC40106为例说明其功能。 返回
