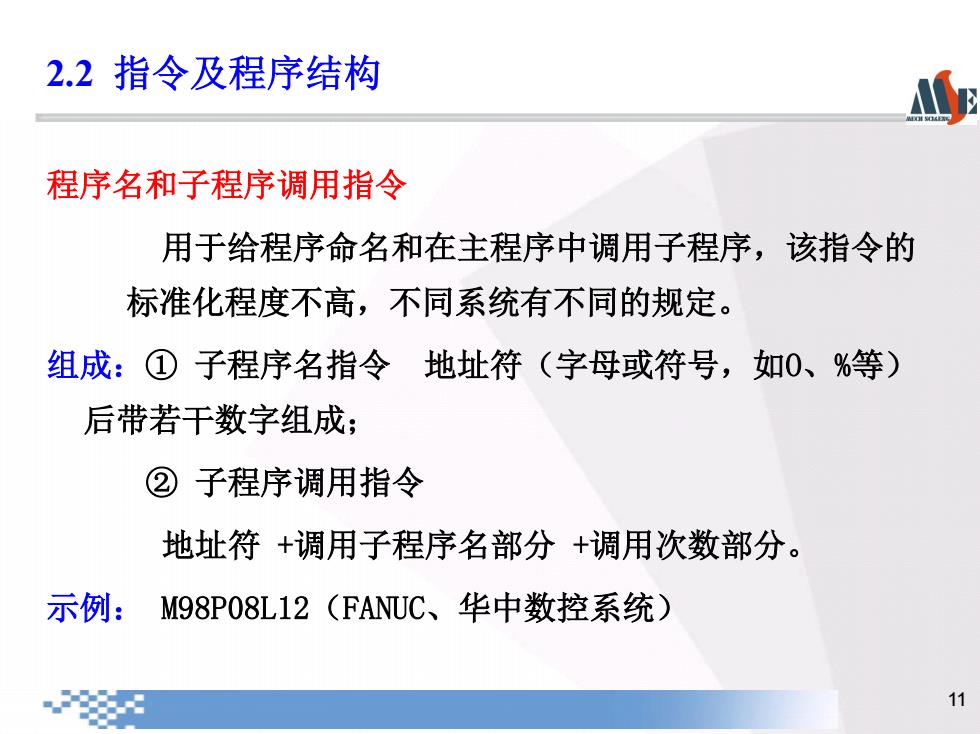

2.2指令及程序结构 程序名和子程序调用指令 用于给程序命名和在主程序中调用子程序，该指令的 标准化程度不高，不同系统有不同的规定。 组成：①子程序名指令地址符（字母或符号，如0、%等） 后带若干数字组成： ②子程序调用指令 地址符+调用子程序名部分+调用次数部分。 示例：M98P08L12(FANUC、华中数控系统) 11
11 主要内容 程序名和子程序调用指令 用于给程序命名和在主程序中调用子程序，该指令的 标准化程度不高，不同系统有不同的规定。 组成：① 子程序名指令 地址符（字母或符号，如O、%等） 后带若干数字组成； ② 子程序调用指令 地址符 +调用子程序名部分 +调用次数部分。 示例： M98P08L12（FANUC、华中数控系统） 2.2 指令及程序结构

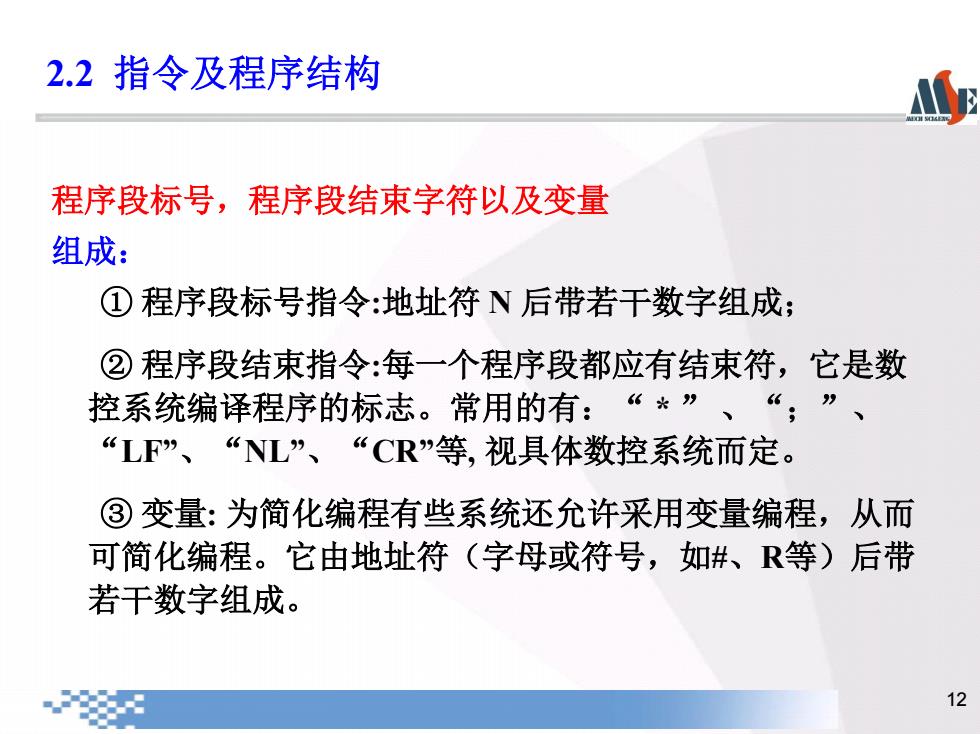

2.2指令及程序结构 程序段标号，程序段结束字符以及变量 组成： ①程序段标号指令：地址符N后带若干数字组成： ②程序段结束指令：每一个程序段都应有结束符，它是数 控系统编译程序的标志。常用的有：“*”、“；”、 “LF”、“NL”、“CR”等，视具体数控系统而定。 ③变量：为简化编程有些系统还允许采用变量编程，从而 可简化编程。它由地址符（字母或符号，如#、R等）后带 若干数字组成。 12
12 程序段标号，程序段结束字符以及变量 主要内容 组成： ① 程序段标号指令:地址符 N 后带若干数字组成； ② 程序段结束指令:每一个程序段都应有结束符，它是数 控系统编译程序的标志。常用的有： “ * ” 、 “ ； ” 、 “LF”、 “NL”、 “CR”等, 视具体数控系统而定。 ③ 变量: 为简化编程有些系统还允许采用变量编程，从而 可简化编程。它由地址符（字母或符号，如#、R等）后带 若干数字组成。 2.2 指令及程序结构

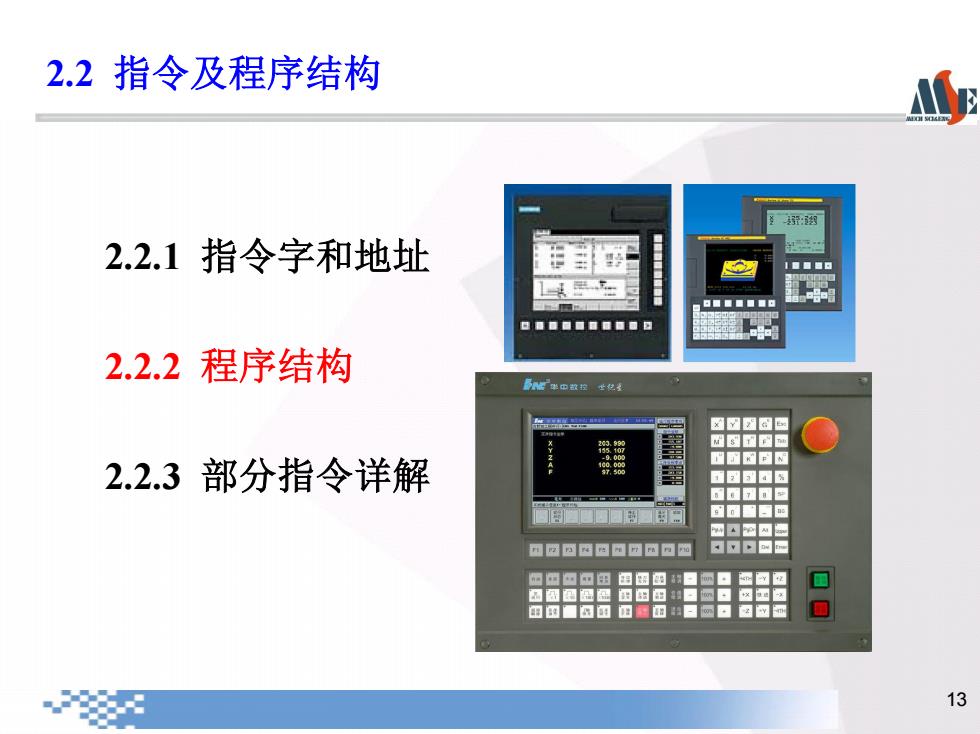

2.2指令及程序结构 2.2.1指令字和地址 日■■■■■可 2.2.2程序结构 中数控世化 罗图国 四图卫国画 2.2.3部分指令详解 卫图网国网 团@图 7家 ■■的 网因@网园 阿回网网图网7m同0 图酒细盈阳田田图网✉x保 13
13 主要内容 2.2 指令及程序结构 2.2.1 指令字和地址 2.2.2 程序结构 2.2.3 部分指令详解

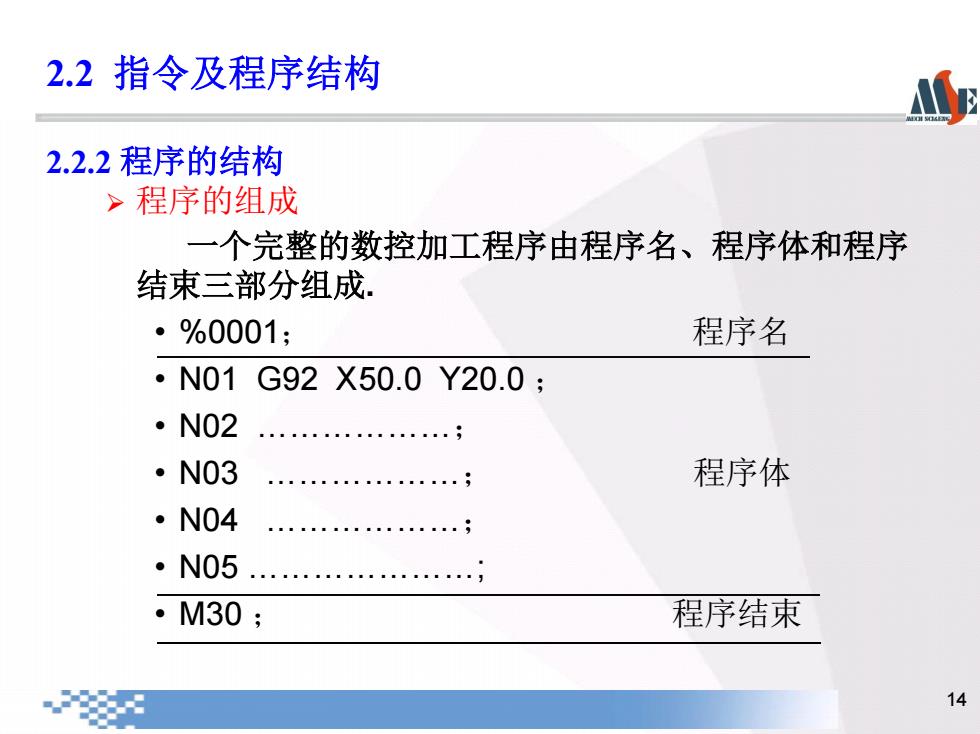

2.2指令及程序结构 2.2.2程序的结构 >程序的组成 个完整的数控加工程序由程序名、程序体和程序 结束三部分组成。 ·%0001: 程序名 ·N01G92X50.0Y20.0; ·N02 ·N03 程序体 ·N04 。N05. 。M30; 程序结束 14
14 主要内容 程序的组成 一个完整的数控加工程序由程序名、程序体和程序 结束三部分组成. • %0001； 程序名 • N01 G92 X50.0 Y20.0 ； • N02 .； • N03 .； 程序体 • N04 .； • N05 .; • M30 ； 程序结束 2.2 指令及程序结构 2.2.2 程序的结构

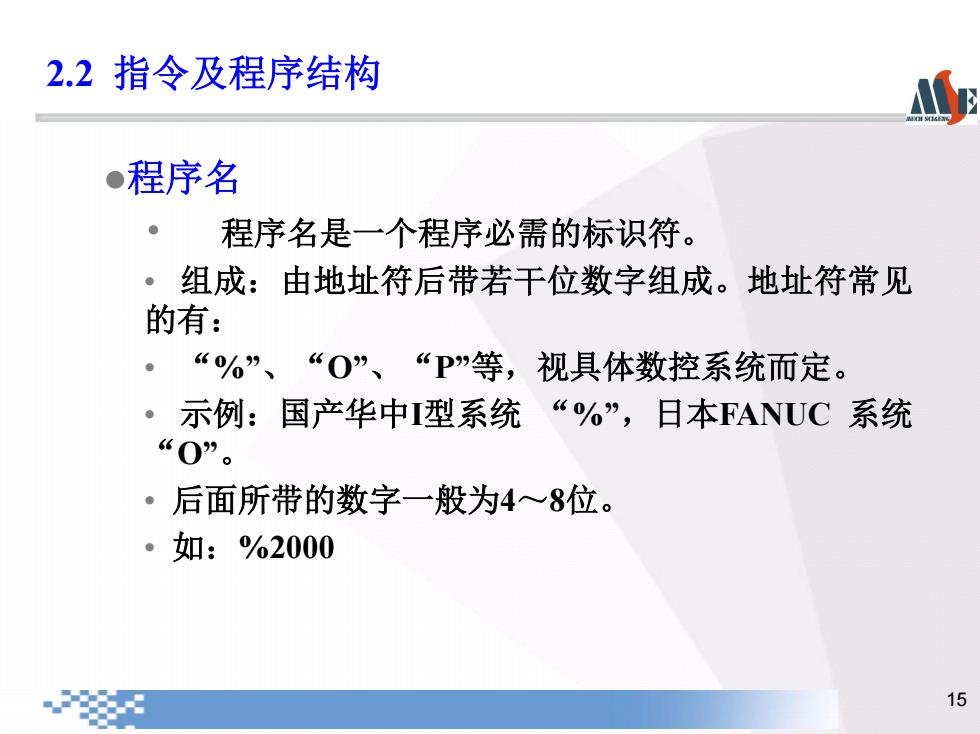

2.2指令及程序结构 ●程序名 程序名是一个程序必需的标识符。 。组成：由地址符后带若干位数字组成。地址符常见 的有： 。“%”、“O”、“P”等，视具体数控系统而定。 。示例：国产华中I型系统“%”，日本FANUC系统 “0”。 ·后面所带的数字一般为4~8位。 ·如：%2000 15
15 主要内容 程序名 • 程序名是一个程序必需的标识符。 • 组成：由地址符后带若干位数字组成。地址符常见 的有： • “%” 、 “O”、 “P”等，视具体数控系统而定。 • 示例：国产华中I型系统 “%” ，日本FANUC 系统 “O”。 • 后面所带的数字一般为4～8位。 • 如：%2000 2.2 指令及程序结构
