2.2指令及程序结构 程序体 它表示数控加工要完成的全部动作，是整个程 序的核心。 组成：它由许多程序段组成，每个程序段由一 个或多个指令构成。 程序结束 它是程序结束指令M02或M30,结束整个程序的 运行。 16
16 主要内容 程序体 它表示数控加工要完成的全部动作，是整个程 序的核心。 组成：它由许多程序段组成，每个程序段由一 个或多个指令构成。 程序结束 它是程序结束指令M02 或M30，结束整个程序的 运行。 2.2 指令及程序结构
2.2指令及程序结构 程序段的一般格式 定义：程序段中指令的排列顺序和书写规则，不同的数 控系统往往有不同的程序段格式。 目前广泛采用地址符可变程序段格式（字地址程序段格 式) NO3 G91G01 X50Y60 F200S400 M03M08 程 G 尺 进 程 辅 M 序 寸 指 速度指令 转 指 段 令 指 令 号 令 束 令 17
17 主要内容 程序段的一般格式 定义：程序段中指令的排列顺序和书写规则，不同的数 控系统往往有不同的程序段格式。 目前广泛采用地址符可变程序段格式（字地址程序段格 式） N03 G91 G01 X50 Y60 F200 S400 M03 M08 ； 程 序 段 号 G 指 令 尺 寸 指 令 进 给 速 度 指 令 主 轴 转 速 指 令 M 指 令 程 序 段 结 束 符 2.2 指令及程序结构

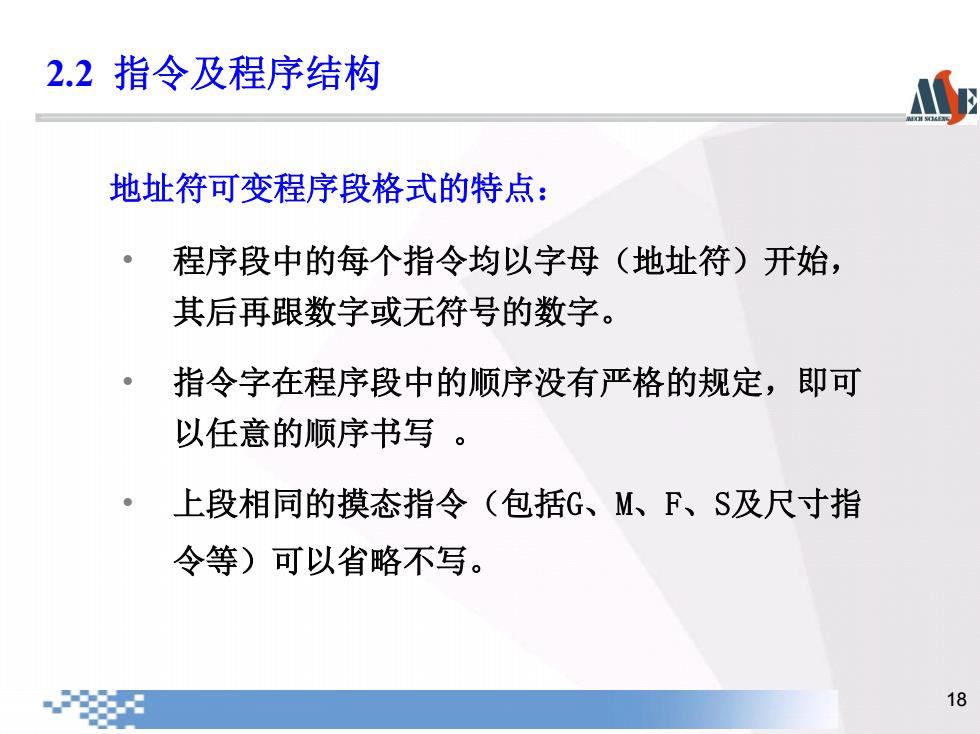

2.2指令及程序结构 地址符可变程序段格式的特点： 程序段中的每个指令均以字母（地址符）开始， 其后再跟数字或无符号的数字。 ·指令字在程序段中的顺序没有严格的规定，即可 以任意的顺序书写。 上段相同的摸态指令（包括G、M、F、S及尺寸指 令等)可以省略不写。 18
18 主要内容 地址符可变程序段格式的特点： • 程序段中的每个指令均以字母（地址符）开始， 其后再跟数字或无符号的数字。 • 指令字在程序段中的顺序没有严格的规定，即可 以任意的顺序书写 。 • 上段相同的摸态指令（包括G、M、F、S及尺寸指 令等）可以省略不写。 2.2 指令及程序结构

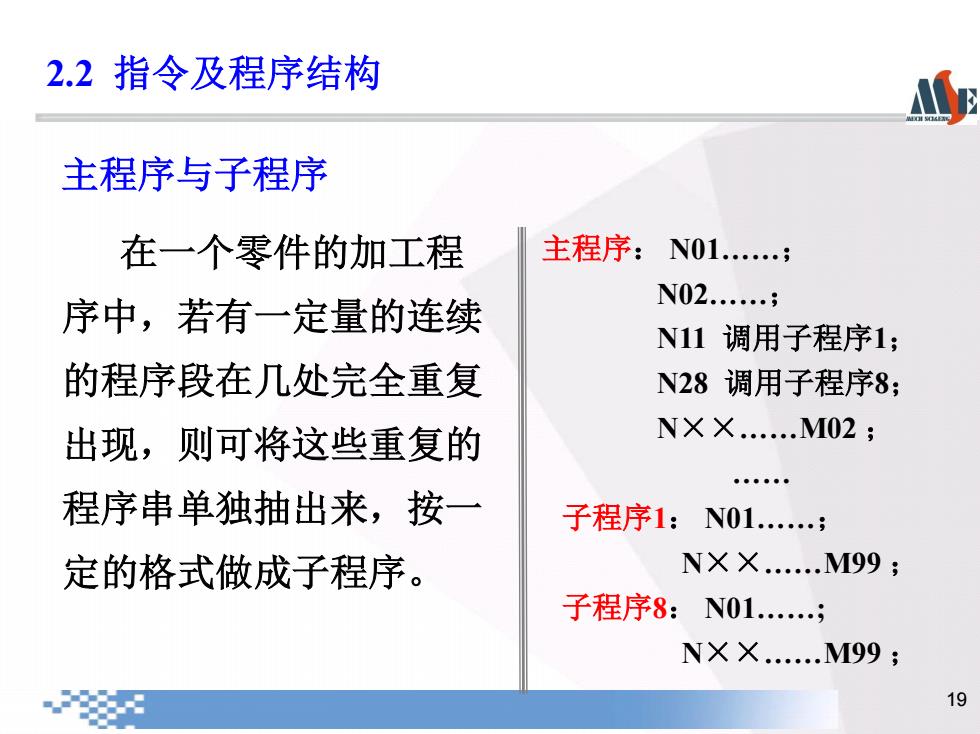

2.2指令及程序结构 主程序与子程序 在一个零件的加工程 主程序：N01.; 序中，若有一定量的连续 N02.; N11调用子程序1； 的程序段在几处完全重复 N28调用子程序8； 出现，则可将这些重复的 NXX.M02; 程序串单独抽出来，按一 子程序1：N01.; 定的格式做成子程序。 NX×.M99; 子程序8：N01.; NXX.M99; 19
19 主要内容 在一个零件的加工程 序中，若有一定量的连续 的程序段在几处完全重复 出现，则可将这些重复的 程序串单独抽出来，按一 定的格式做成子程序。 主程序： N01.； N02.； N11 调用子程序1； N28 调用子程序8； N××.M02 ； . 子程序1： N01.； N××.M99 ； 子程序8： N01.; N××.M99 ； 主程序与子程序 2.2 指令及程序结构
2.2指令及程序结构 主程序和子程序的关系 90020: 00010: 01000; M98P0010 M98P0020; M99; M99; M30; 子程序 主程序 子程序 20
20 主要内容 主程序和子程序的关系 O1000； . M98P0020; M30; O0020； . M98P0010 . M99; O0010； . . . M99; 子程序 主程序 子程序 2.2 指令及程序结构
