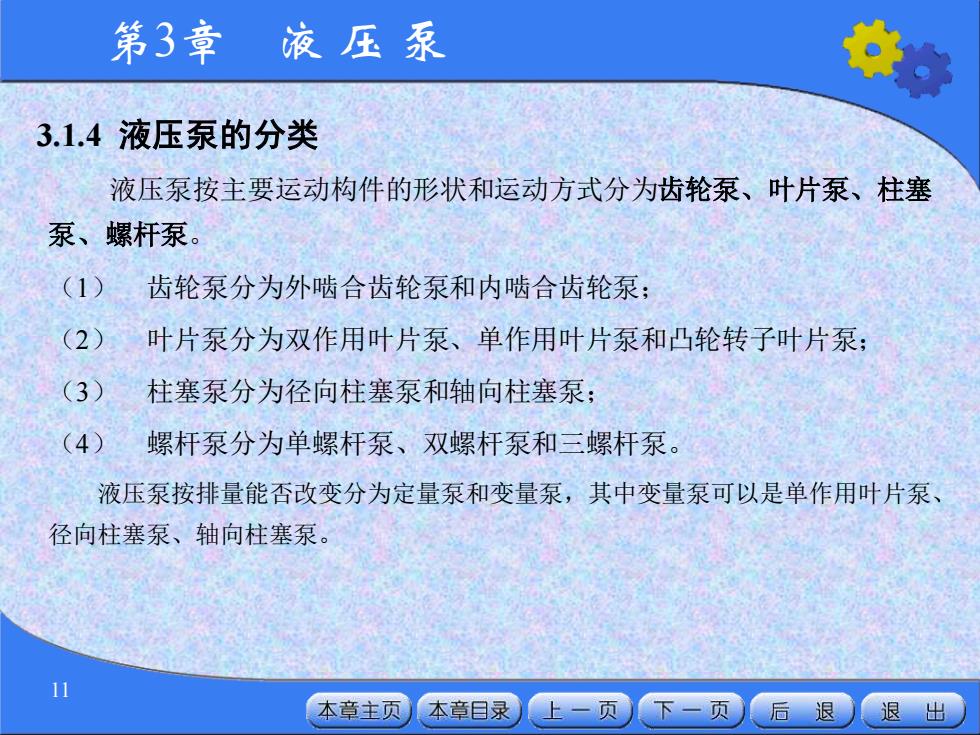

第3章液压泵 3.1.4液压泵的分类 液压泵按主要运动构件的形状和运动方式分为齿轮泵、叶片泵、柱塞 泵、螺杆泵。 (1) 齿轮泵分为外啮合齿轮泵和内啮合齿轮泵； (2) 叶片泵分为双作用叶片泵、单作用叶片泵和凸轮转子叶片泵： (3) 柱塞泵分为径向柱塞泵和轴向柱塞泵： (4) 螺杆泵分为单螺杆泵、双螺杆泵和三螺杆泵。 液压泵按排量能否改变分为定量泵和变量泵，其中变量泵可以是单作用叶片泵、 径向柱塞泵、轴向柱塞泵。 11 本章主页 本章目录 上一页 下一页 后退●退出
第3章 液 压 泵 11 3.1.4 液压泵的分类 液压泵按主要运动构件的形状和运动方式分为齿轮泵、叶片泵、柱塞 泵、螺杆泵。 （1） 齿轮泵分为外啮合齿轮泵和内啮合齿轮泵； （2） 叶片泵分为双作用叶片泵、单作用叶片泵和凸轮转子叶片泵； （3） 柱塞泵分为径向柱塞泵和轴向柱塞泵； （4） 螺杆泵分为单螺杆泵、双螺杆泵和三螺杆泵。 液压泵按排量能否改变分为定量泵和变量泵，其中变量泵可以是单作用叶片泵、 径向柱塞泵、轴向柱塞泵

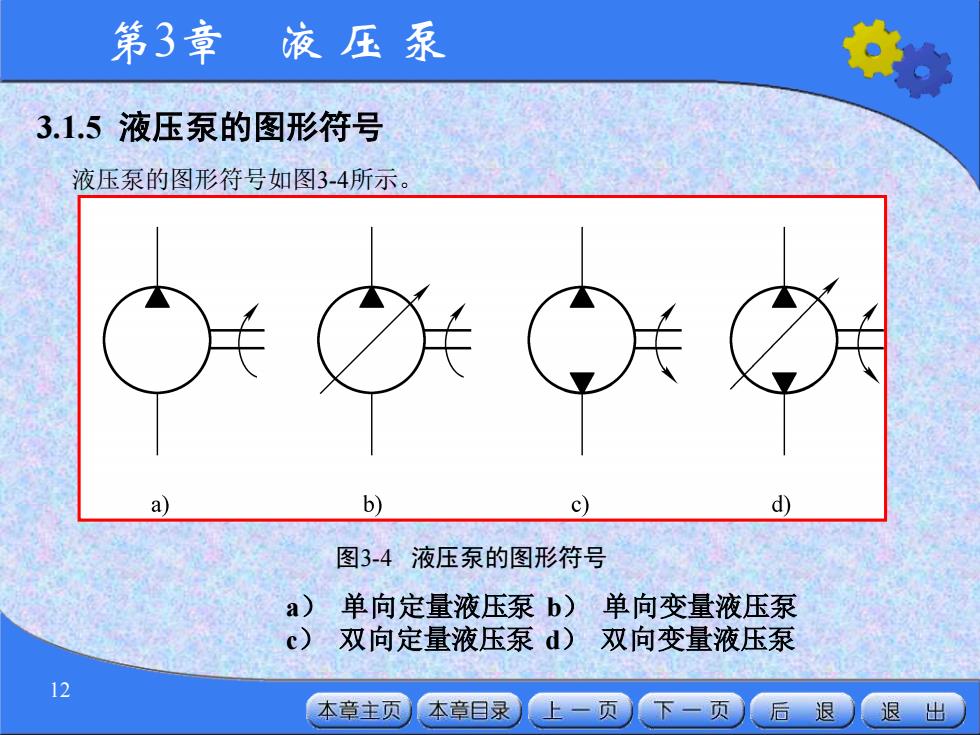

第3章液压泵 3.1.5液压泵的图形符号 液压泵的图形符号如图3-4所示。 a b) d 图3-4液压泵的图形符号 a)单向定量液压泵b)单向变量液压泵 c) 双向定量液压泵)双向变量液压泵 12 本章主页本章目录 上一页 下一页 后退 退出
第3章 液 压 泵 12 3.1.5 液压泵的图形符号 液压泵的图形符号如图3-4所示。 图3-4 液压泵的图形符号 a） 单向定量液压泵 b） 单向变量液压泵 c） 双向定量液压泵 d） 双向变量液压泵
第3章液压泵 妆 3.2柱塞泵 3.2.1配流轴式径向柱塞泵 只 3.2.2斜盘式轴向往塞泵 3.2.3斜轴式轴向柱塞泵 13 本章主页 本章目录 上一页 下一页后退退出
第3章 液 压 泵 13 3.2 柱塞泵 3.2.1 配流轴式径向柱塞泵 3.2.2 斜盘式轴向往塞泵 3.2.3 斜轴式轴向柱塞泵

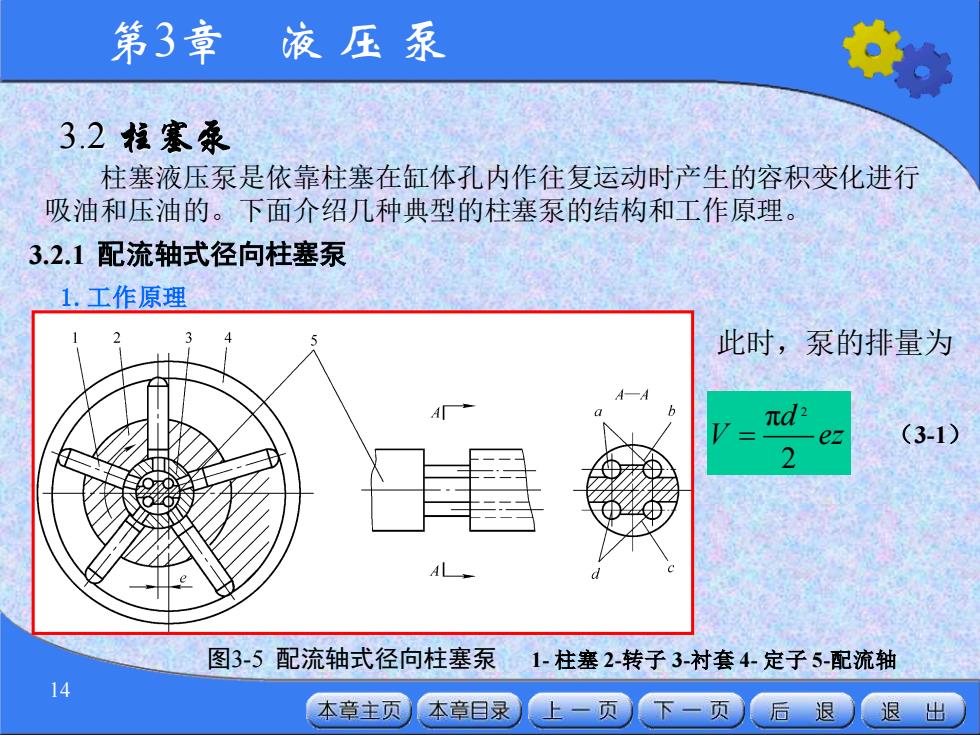

第3章液压泵 32粒塞泵 柱塞液压泵是依靠柱塞在缸体孔内作往复运动时产生的容积变化进行 吸油和压油的。下面介绍几种典型的柱塞泵的结构和工作原理。 3.2.1配流轴式径向柱塞泵 1.工作原理 此时，泵的排量为 nd2 ez (3-1) 2 图3-5配流轴式径向柱塞泵1-柱塞2-转子3衬套4-定子5-配流轴 14 本章主页本章目录 上一顶下一页后退退出
第3章 液 压 泵 14 3.2 柱塞泵 3.2.1 配流轴式径向柱塞泵 柱塞液压泵是依靠柱塞在缸体孔内作往复运动时产生的容积变化进行 吸油和压油的。下面介绍几种典型的柱塞泵的结构和工作原理。 1.工作原理 图3-5 配流轴式径向柱塞泵 此时，泵的排量为 2 π 2 d V ez = （3-1） 1- 柱塞 2-转子 3-衬套 4- 定子 5-配流轴
