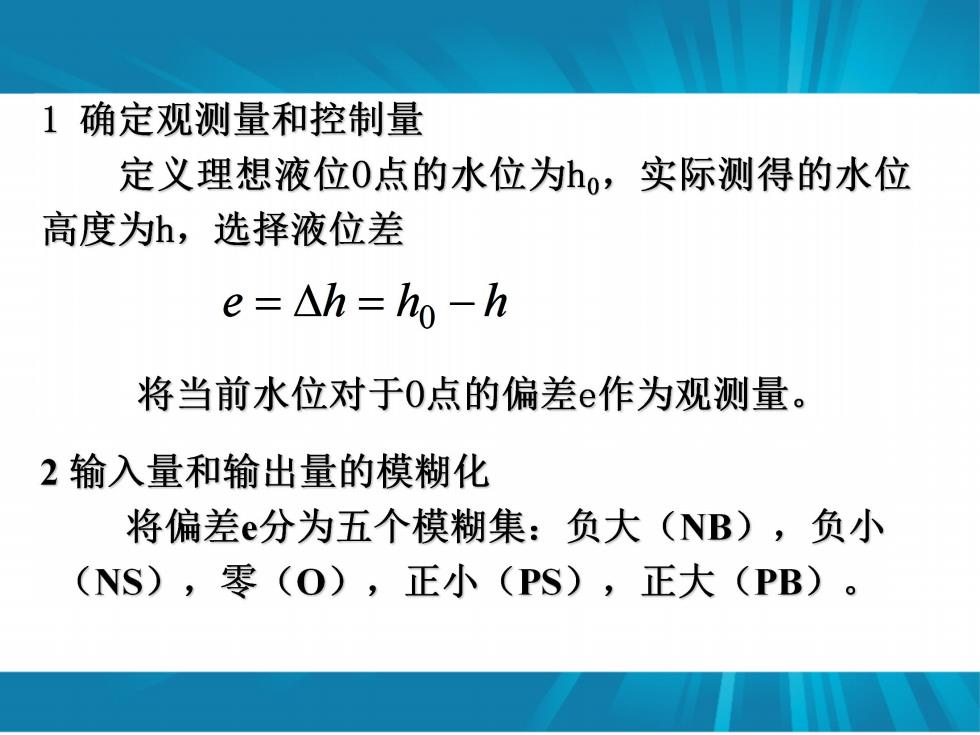

1确定观测量和控制量 定义理想液位0点的水位为ho,实际测得的水位 高度为h,选择液位差 e=△h=ho-h 将当前水位对于0点的偏差e作为观测量。 2输入量和输出量的模糊化 将偏差e分为五个模糊集：负大(NB),负小 (NS),零(O),正小(PS),正大(PB)
e h h h 0
根据偏差e的变化范围分为七个等级：-3，-2，-1 ,0,+1,+2,+3。得到水位变化模糊表4-1。 表4-1水位变化划分表 变化等级 隶属度 -3 -2 -1 0 2 3 PB 0 0 0 0 0 0.5 PS 0 0 1 0.5 0 模 Zo 0 0 0.5 1 0.5 0 0 糊 NS 0.5 0 0 0 集 NB 0.5 0 0 0 0 0

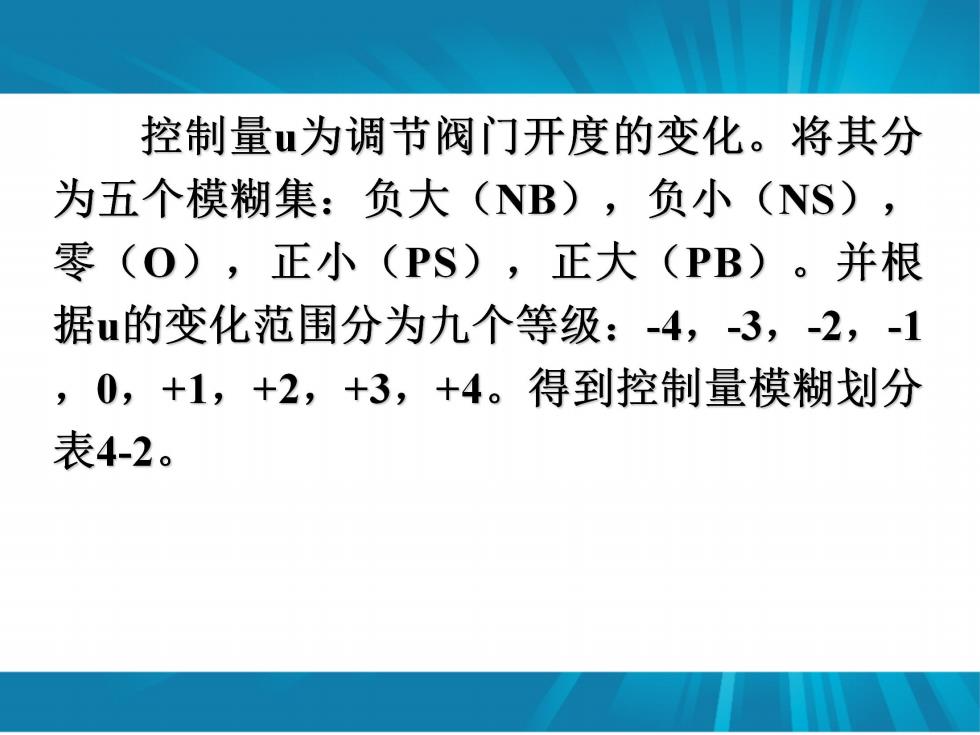

控制量为调节阀门开度的变化。将其分 为五个模糊集：负大(NB),负小(NS), 零(O),正小(PS),正大(PB)。并根 据u的变化范围分为九个等级：-4，-3,2，-1 ,0,+1,+2,+3,+4。得到控制量模糊划分 表4-2

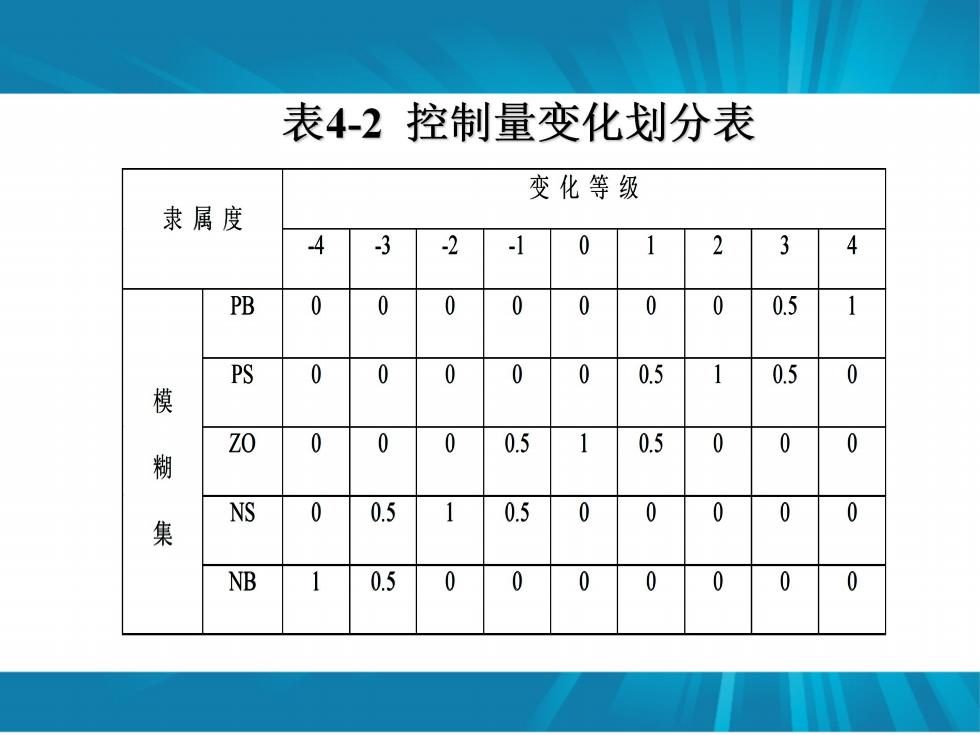

表4-2控制量变化划分表 变化等级 隶属度 4 -3 -2 0 2 3 PB 0 0 0 0 0 0 0 0.5 PS 0 0 0 0 0 0.5 1 0.5 0 模 Zo 0 0 0 0.5 0.5 0 0 0 糊 NS 0 0.5 0.5 0 0 0 0 0 集 NB 0.5 0 0 0 0 0 0

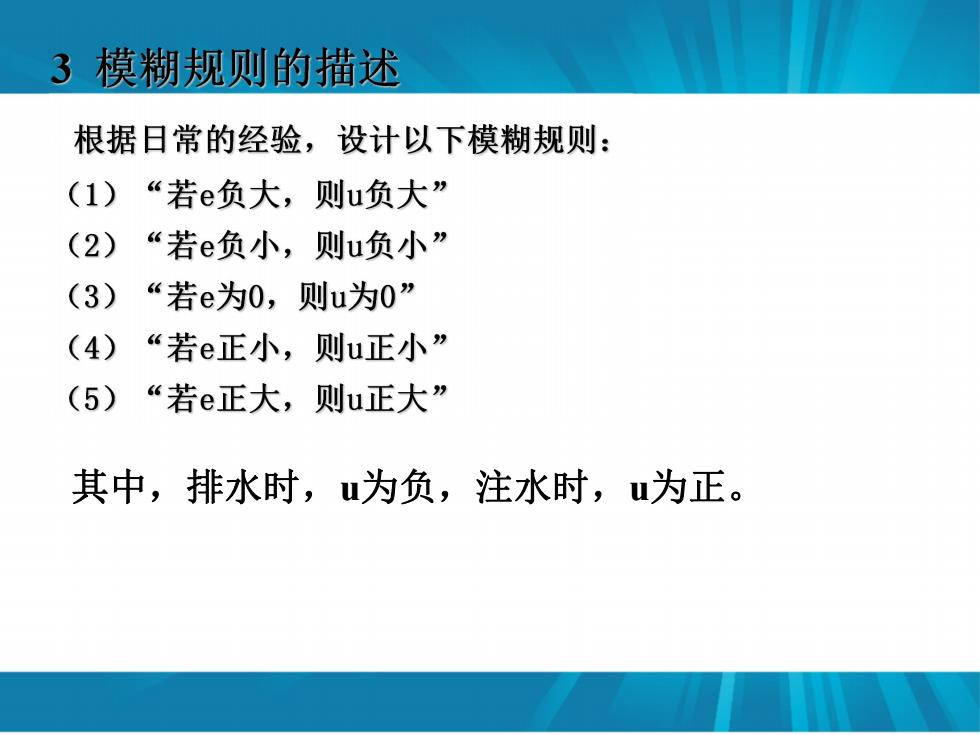

3模糊规则的描述 根据日常的经验，设计以下模糊规则： (1)“若e负大，则u负大” (2)“若e负小，则u负小” (3)“若e为0，则u为0” (4) “若e正小，则u正小” (5) “若e正大，则u正大” 其中，排水时，为负，注水时，山为正
其中，排水时，u为负，注水时，u为正
