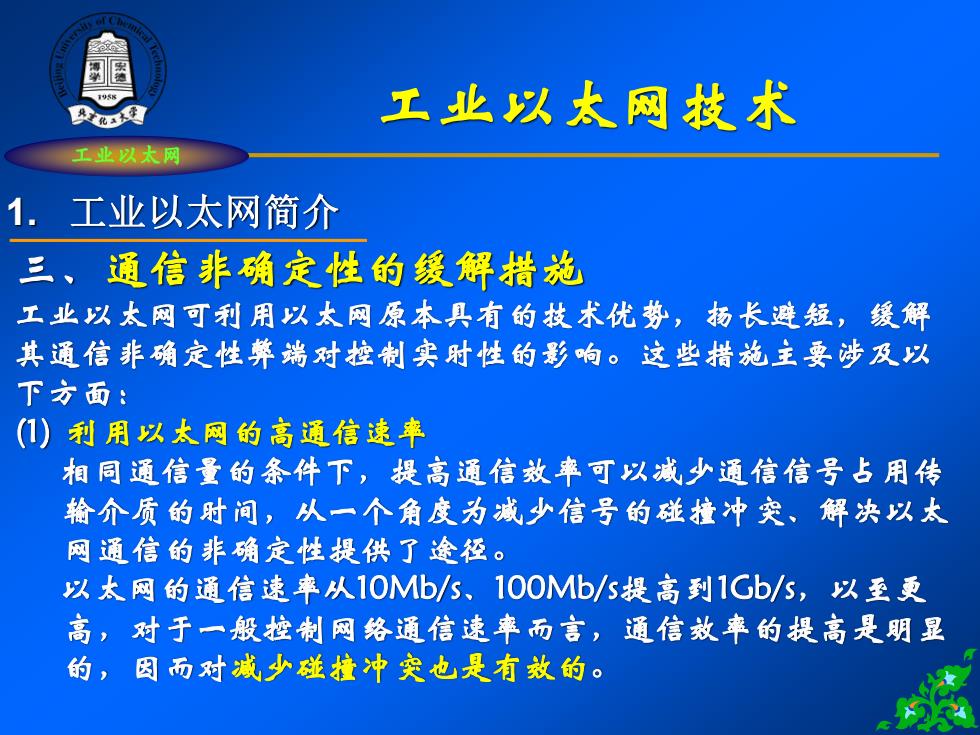

工业以太网技术 工业以大 1.工业以太网简介 三、通信非确定性的缓解措施 工业以太网可利用以太网原本具有的技术优势，扬长避短，缓解 其通信非确定性弊端对控制实时性的影响。这些措施主要涉及以 下方面： (们)利用以太网的高通信速率 相同通信量的条件下，提高通信效率可以减少通信信号占用传 输介质的肘间，从一个角度为减少信号的碰撞冲突、解决以太 网通信的非确定性提供了途径。 以太网的通信速率从1OMb/5、1O0Mb/提高到1Gb/5,以至更 高，对于一般控制网络通信速率而言，通信效率的提高是明显 的，因而对减少碰拉冲突也是有效的
工业以太网 1. 工业以太网简介 工业以太网技术 三、通信非确定性的缓解措施 工业以太网可利用以太网原本具有的技术优势，扬长避短，缓解 其通信非确定性弊端对控制实时性的影响。这些措施主要涉及以 下方面： (1) 利用以太网的高通信速率 相同通信量的条件下，提高通信效率可以减少通信信号占用传 输介质的时间，从一个角度为减少信号的碰撞冲突、解决以太 网通信的非确定性提供了途径。 以太网的通信速率从10Mb/s、100Mb/s提高到1Gb/s，以至更 高，对于一般控制网络通信速率而言，通信效率的提高是明显 的，因而对减少碰撞冲突也是有效的

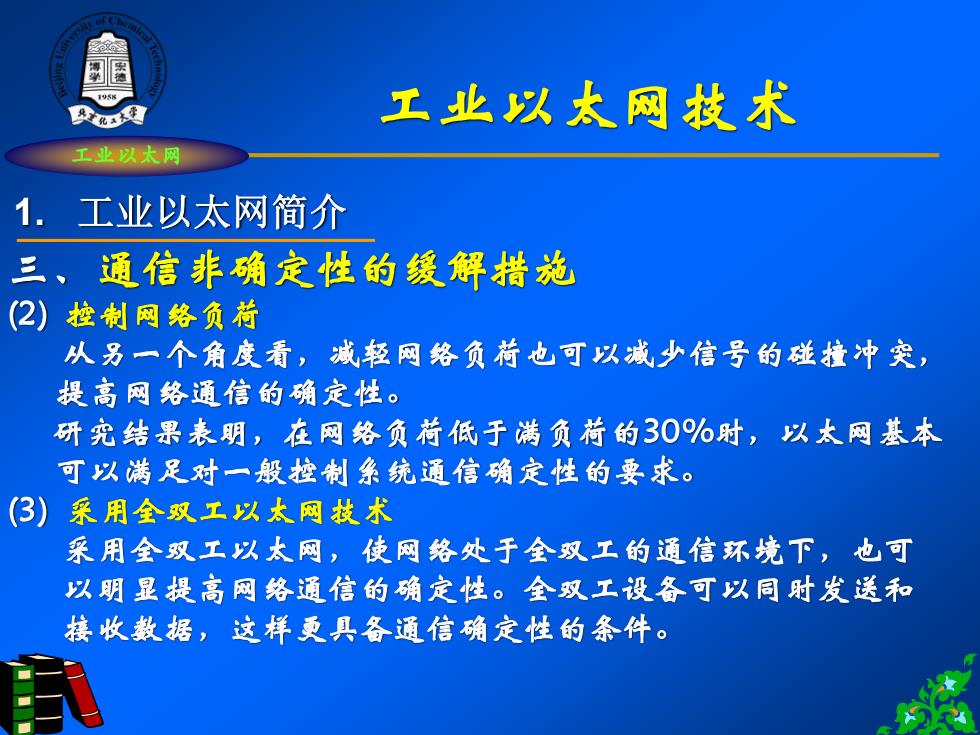

工业以太网技术 1.工业以太网简介 三、通信非确定性的缓解措施 (2)控制网络负荷 从另一个角度看，减轻网络负荷也可以减少信号的碰撞冲突， 提高网络通信的确定性。 研究结果表明，在网络负荷低于满负荷的30%时，以太网基本 可以满足对一般控制华统通信确定性的要求。 (3)采用全双工以太网技术 采用全双工以太网，使网络处于全双工的通信环境下，也可 以明显提高网络通信的确定性。全双工设备可以同时发送和 接收数据，这样更具备通信确定性的条件
工业以太网 1. 工业以太网简介 工业以太网技术 三、通信非确定性的缓解措施 (2) 控制网络负荷 从另一个角度看，减轻网络负荷也可以减少信号的碰撞冲突， 提高网络通信的确定性。 研究结果表明，在网络负荷低于满负荷的30%时，以太网基本 可以满足对一般控制系统通信确定性的要求。 (3) 采用全双工以太网技术 采用全双工以太网，使网络处于全双工的通信环境下，也可 以明显提高网络通信的确定性。全双工设备可以同时发送和 接收数据，这样更具备通信确定性的条件

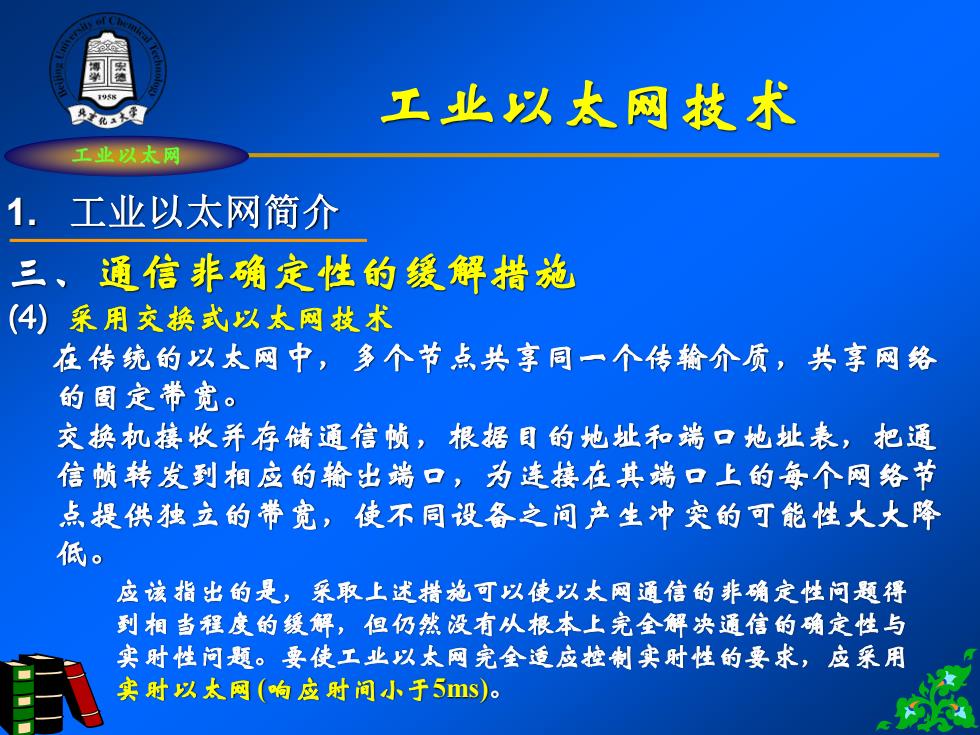

工业以太网技术 工业以大网 1.工业以太网简介 三、通信非确定性的缓解措施 (4)采用交换式以太网技术 在传统的以太网中，多个节点共享同一个传输介质，共享网络 的固定带宽。 交换机接收并存储通信帧，根据目的地址和端口地址表，把通 信帧转发到相应的输出端口，为连接在其端口上的每个网络节 点提供独立的带宽，使不同设备之间产生冲突的可能性大大降 低。 应该指出的是，采取上述措施可以使以太网通信的非确定性门题得 到相当程度的缓解，但仍然设有从根本上完全解决通信的确定性与 实时性问题。要使工业以太网完全适应控制实时性的要求，应采用 实时以太网（响应财间小于5ms)
工业以太网 1. 工业以太网简介 工业以太网技术 三、通信非确定性的缓解措施 (4) 采用交换式以太网技术 在传统的以太网中，多个节点共享同一个传输介质，共享网络 的固定带宽。 交换机接收并存储通信帧，根据目的地址和端口地址表，把通 信帧转发到相应的输出端口，为连接在其端口上的每个网络节 点提供独立的带宽，使不同设备之间产生冲突的可能性大大降 低。 应该指出的是，采取上述措施可以使以太网通信的非确定性问题得 到相当程度的缓解，但仍然没有从根本上完全解决通信的确定性与 实时性问题。要使工业以太网完全适应控制实时性的要求，应采用 实时以太网(响应时间小于5ms)

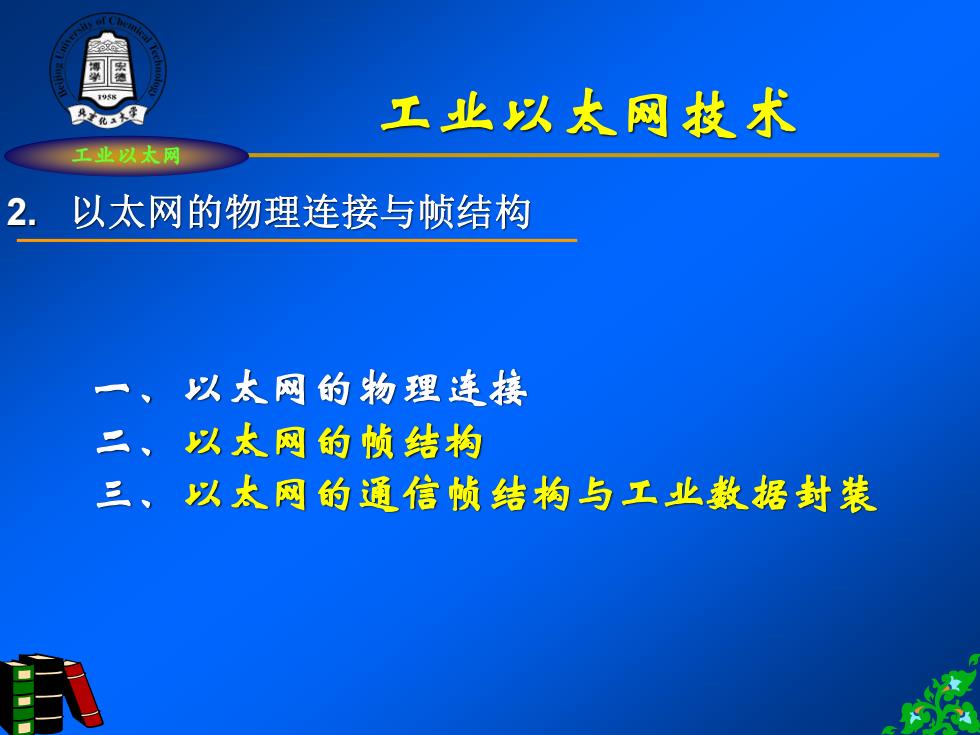

工业以太网技术 业以太 2.以太网的物理连接与帧结构 一、以太网的物理连接 二、以太网的帧结构 三、以太网的通信帧结构与工业数据封装
工业以太网 2. 以太网的物理连接与帧结构 工业以太网技术 一、以太网的物理连接 二、以太网的帧结构 三、以太网的通信帧结构与工业数据封装

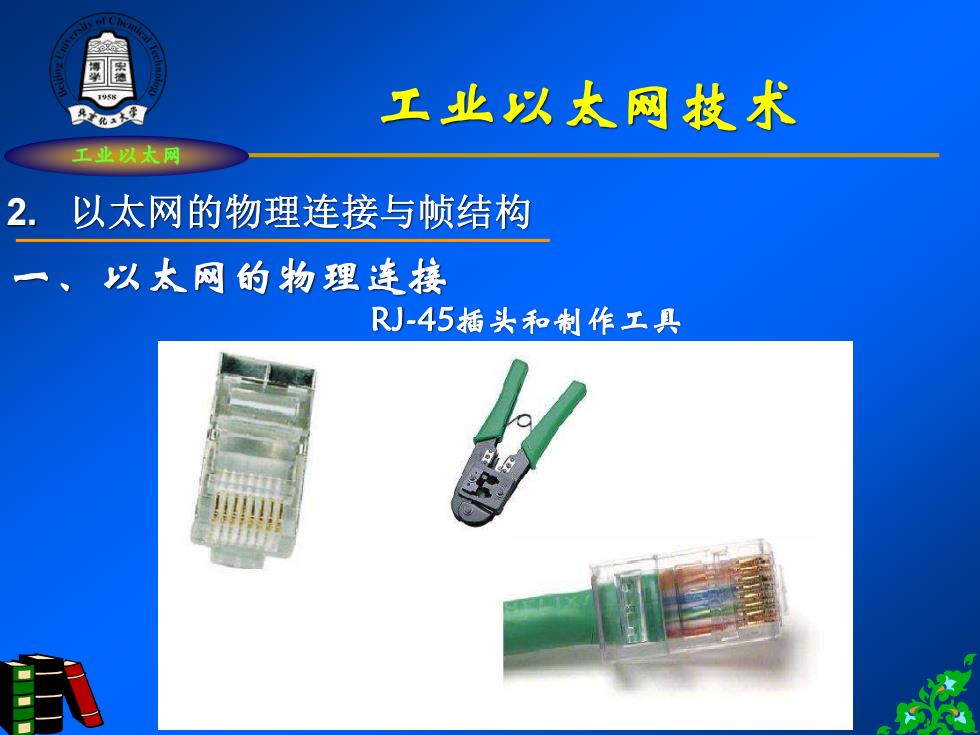

工业以太网技术 工业以大网 2.以太网的物理连接与帧结构 一、以太网的物理连接 RJ-45插头和制作工具
工业以太网 2. 以太网的物理连接与帧结构 工业以太网技术 一、以太网的物理连接 RJ-45插头和制作工具
