第四章集戒运算放大电路 §4.1概迷 S4.2差分救大电路 §4.3·成运放中的电流源 §4.4集成运放的电路分析及其性能指标
第四章 集成运算放大电路 §4.1 概述 §4.3 集成运放中的电流源 §4.2 差分放大电路 §4.4 集成运放的电路分析及其性能指标
§4.1橇述 集成运放的特点 二、集成运放电路的组成 三、集成运放的电压传输特性 四、集成运放的应用
§4.1 概述 一、集成运放的特点 二、集成运放电路的组成 三、集成运放的电压传输特性 四、集成运放的应用
一、集成运效的特点 集成运算放大电路，简称集成运放，是一个高性能的直 接耦合多级放大电路。因首先用于信号的运算，故而得名。 88-01-10-12 ★真人发音★日期显示★陶钟功能 M358 MC ON/AC 0P8125 CE 8 9 闹铃 4 5 6 2 3 0 00
一 、集成运放的特点 集成运算放大电路，简称集成运放，是一个高性能的直 接耦合多级放大电路。因首先用于信号的运算，故而得名

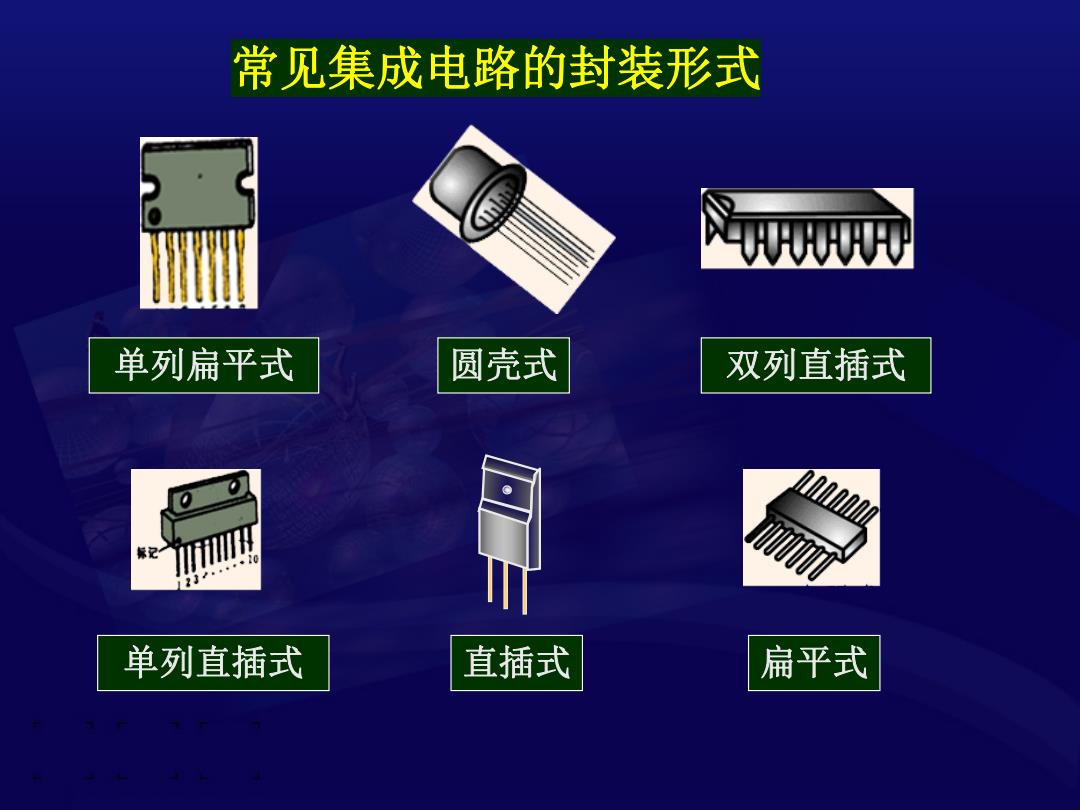

常见集成电路的封装形式 *LVAAAAAA 单列扁平式 圆壳式 双列直插式 单列直插式 直插式 扁平式
常见集成电路的封装形式 单列扁平式 圆壳式 双列直插式 单列直插式 直插式 扁平式
一、集成运放的特点 (1)直接耦合方式，充分利用管子性能良好的一 致性采用差分放大电路和电流源电路。 (2)用复杂电路实现高性能的放大电路，因为电 路的复杂化并不带来工艺的复杂性。 (3)用有源元件替代无源元件，如用晶体管取代 难于制作的大电阻 (4)采用复合管
一 、集成运放的特点 （1）直接耦合方式，充分利用管子性能良好的一 致性采用差分放大电路和电流源电路。 （2）用复杂电路实现高性能的放大电路，因为电 路的复杂化并不带来工艺的复杂性。 （3）用有源元件替代无源元件，如用晶体管取代 难于制作的大电阻。 （4）采用复合管
