医学电子学基础 生物医学工程研究所
医学电子学基础 生物医学工程研究所
学习建议 掌握基本原理和基本分析方法 理论和实验相结合，加深对理论的理解 ·掌握典型例题
学习建议 ◼ 掌握基本原理和基本分析方法 ◼ 理论和实验相结合，加深对理论的理解 ◼ 掌握典型例题

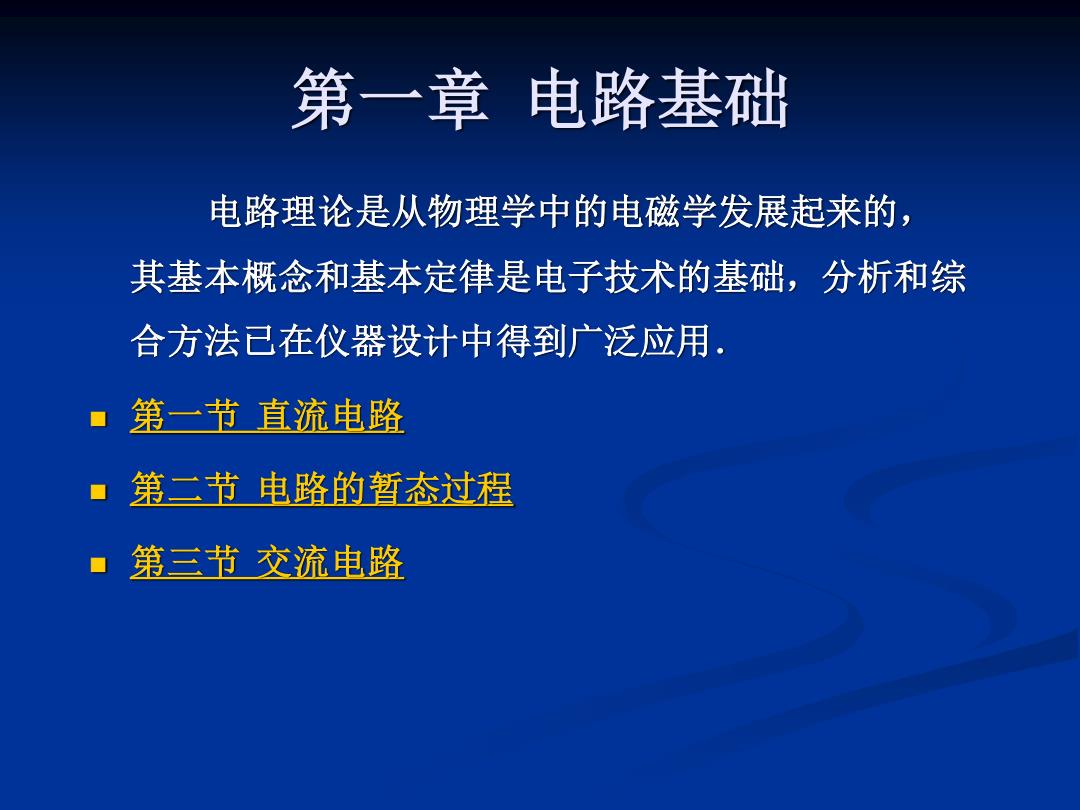

第一章电路基础 电路理论是从物理学中的电磁学发展起来的， 其基本概念和基本定律是电子技术的基础，分析和综 合方法已在仪器设计中得到广泛应用. 第一节直流电路 ■第二节电路的暂态过程 ■第三节交流电路
第一章 电路基础 电路理论是从物理学中的电磁学发展起来的， 其基本概念和基本定律是电子技术的基础，分析和综 合方法已在仪器设计中得到广泛应用． ◼ 第一节 直流电路 ◼ 第二节 电路的暂态过程 ◼ 第三节 交流电路

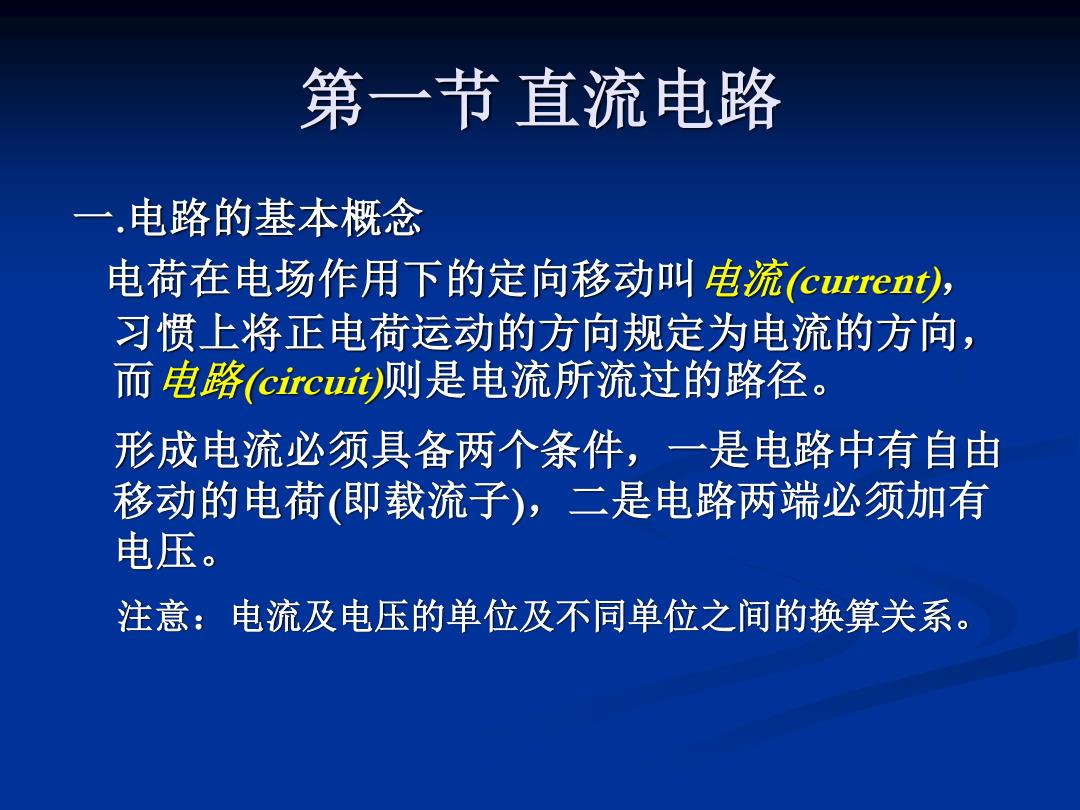

第一节直流电路 一.电路的基本概念 电荷在电场作用下的定向移动叫电流(current), 习惯上将正电荷运动的方向规定为电流的方向 而电路(circuit)则是电流所流过的路径。 形成电流必须具备两个条件，一是电路中有自由 移动的电荷（即载流子），二是电路两端必须加有 电压。 注意：电流及电压的单位及不同单位之间的换算关系
第一节 直流电路 一.电路的基本概念 电荷在电场作用下的定向移动叫电流(current)， 习惯上将正电荷运动的方向规定为电流的方向， 而电路(circuit)则是电流所流过的路径。 形成电流必须具备两个条件，一是电路中有自由 移动的电荷(即载流子)，二是电路两端必须加有 电压。 注意：电流及电压的单位及不同单位之间的换算关系

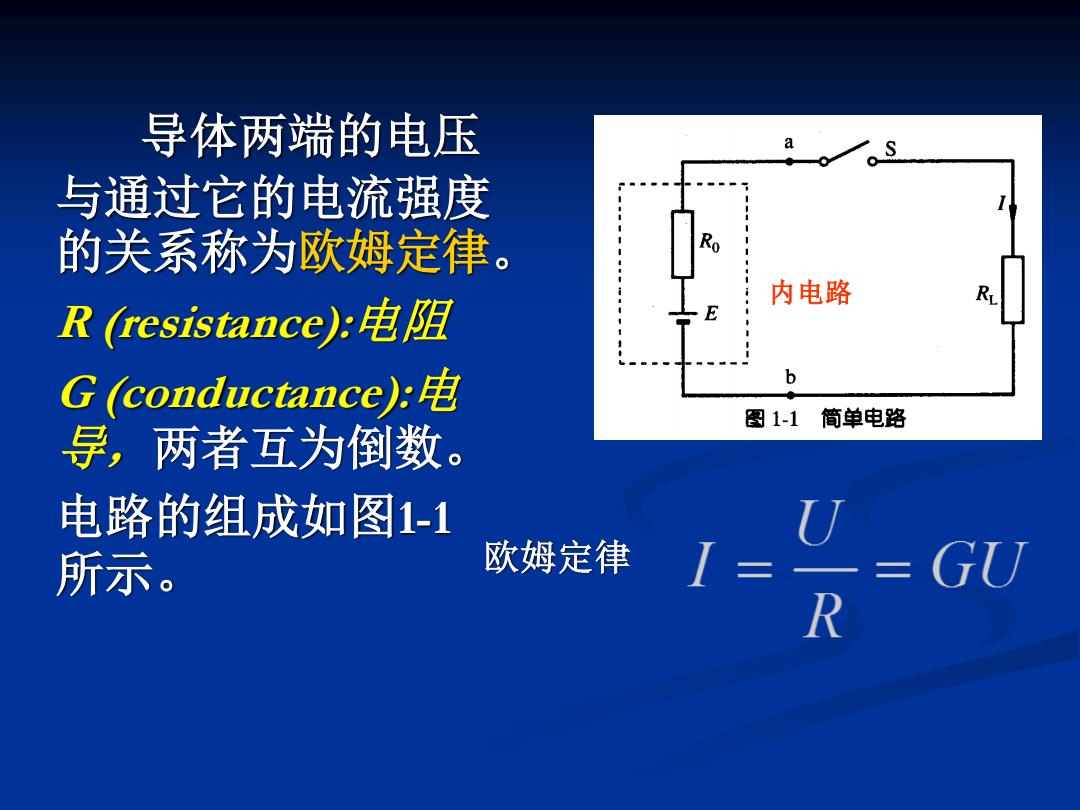

导体两端的电压 a 与通过它的电流强度 的关系称为欧姆定律。 内电路 R (resistance)片电阻 G(conductance):电 b 图1-1 简单电路 导，两者互为倒数。 电路的组成如图1-1 所示。 欧姆定律 GU
导体两端的电压 与通过它的电流强度 的关系称为欧姆定律。 R (resistance):电阻 G (conductance):电 导，两者互为倒数。 电路的组成如图1-1 所示。 欧姆定律 内电路
