第一章集成运放组成的运算电路 §6.1集成运放组成的运算电路 §62模拟乘法器及其在运算电路中的应用 §6.3集成运算放大器使用中的几个问题
第六章 集成运放组成的运算电路 §6.1 集成运放组成的运算电路 §6.2 模拟乘法器及其在运算电路中的应用 §6.3 集成运算放大器使用中的几个问题

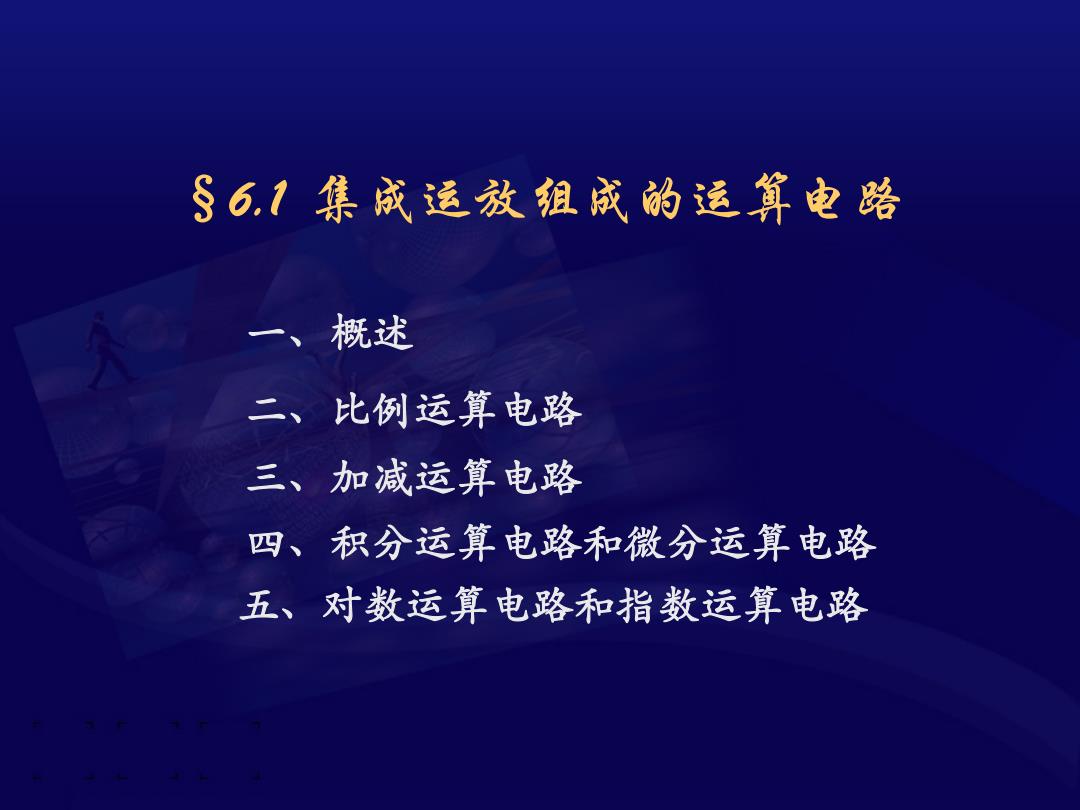

§61集成运放组成的运算电路 一、概述 二、比例运算电路 三、加减运算电路 四、积分运算电路和微分运算电路 五、对数运算电路和指数运算电路
§6.1 集成运放组成的运算电路 一、概述 二、比例运算电路 三、加减运算电路 四、积分运算电路和微分运算电路 五、对数运算电路和指数运算电路

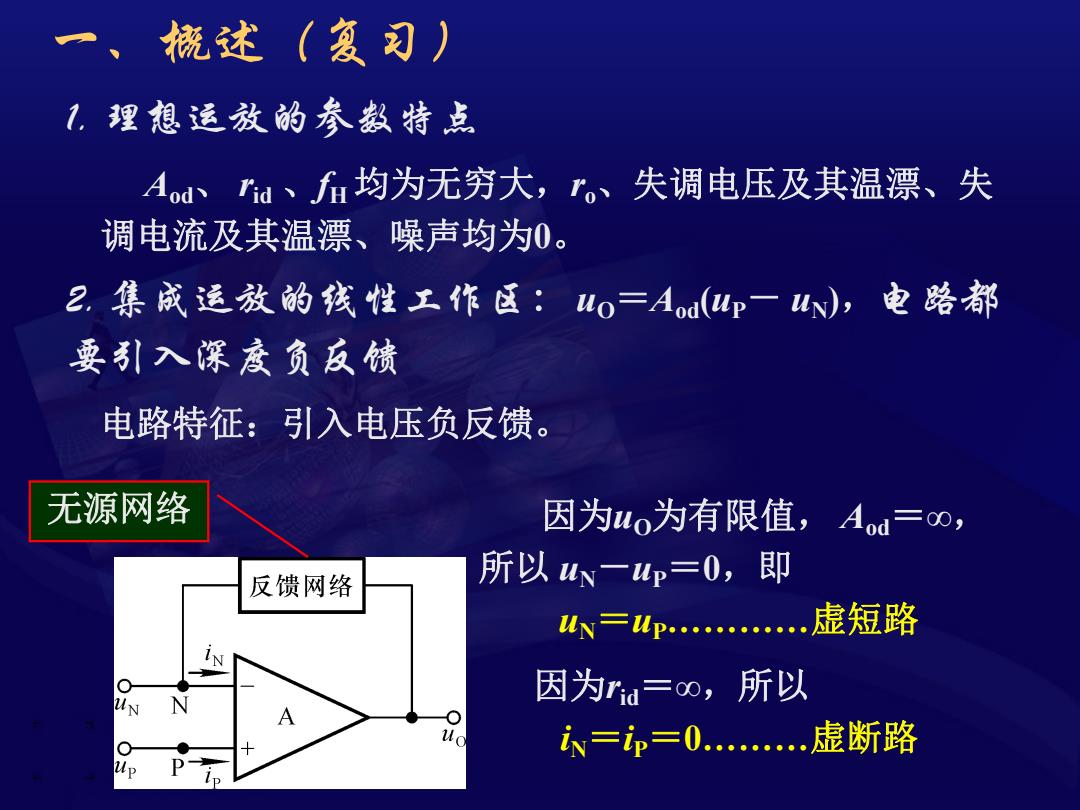

一、桡述（复习） 1,理想运放的参数特点 Adra、1均为无穷大，。、失调电压及其温漂、失 调电流及其温漂、噪声均为0。 2,集成运放的孩性工作区：uo=Ao(up一uN),电路都 要引入深度负反馈 电路特征：引入电压负反馈。 无源网络 因为u0为有限值，Aa三o, 反馈网络 所以4一up=0,即 4=4p…虚短路 因为ra=0,所以 A =p=0…虚断路
一 、概述（复习） Aod、 rid 、fH均为无穷大，ro、失调电压及其温漂、失 调电流及其温漂、噪声均为0。 因为uO为有限值， Aod＝∞， 所以 uN－uP＝0，即 uN＝uP…………虚短路 因为rid＝∞，所以 iN＝iP＝0………虚断路 电路特征：引入电压负反馈。 无源网络 2. 集成运放的线性工作区: uO＝Aod (uP－ uN)，电路都 要引入深度负反馈 1. 理想运放的参数特点
3.研究的问题 (1)运算电路：运算电路的输出电压是输入电压某种 运算的结果，如加、减、乘、除、乘方、开方、积分、微 分、对数、指数等。 (2)描述方法：j 运算关系式uo三f(u) (3)分析方法：“虚短”和“虚断”是基本出发点。 4、学习运算电路的基本要求 (1)识别电路； (2)掌握输出电压和输入电压运算关系式的求解方法
3. 研究的问题 （1）运算电路：运算电路的输出电压是输入电压某种 运算的结果，如加、减、乘、除、乘方、开方、积分、微 分、对数、指数等。 （2）描述方法：运算关系式 uO＝f (uI) （3）分析方法： “虚短”和“虚断”是基本出发点。 （1）识别电路； （2）掌握输出电压和输入电压运算关系式的求解方法。 4、学习运算电路的基本要求
二、比例运算电路 1.反相输入 十 i认=ip=0, Wx=up=0一一 虚地 在节点N:i,=iR= R 比例系数，负号表示 R o与u反相。 uo =-igRe 电压并联负反馈 1)电路引入了哪种组态的负反馈？ 2)电路的输入电阻和输出电阻分别为多少？ R=R,Ro=0 3)R=?为什么？R'=R∥R 保证输入级的对称性，当 外加信号为零时，R、=R
二、比例运算电路 1) 电路引入了哪种组态的负反馈？ 2) 电路的输入电阻和输出电阻分别为多少？ 3) R’＝？为什么？ + _ iN=iP=0， uN=uP=0－－虚地 在节点N： R u i iR I F I f O F f u R R u i R 1. 反相输入 R’=R∥Rf 保证输入级的对称性，当 外加信号为零时，RN=RP 电压并联负反馈 RI=R，RO=0 比例系数，负号表示 uO与uI反相
