二、集成运效电路的组成 两个 uo 输入级 中间级 输出级 输入端 一个 输出端 偏置电路 +Ucc 运放的图形符号 同相输入端 upO uo Aod H- Aod uo UNO + 反相输入端 -UEE
二、集成运放电路的组成 两个 输入端 一个 输出端 uo + + ► Aod u+ u– +UCC –UEE – 运 放 的 图 形 符 号
集成运放电路四个狙成部分的作用 uo 输入级 中间级 输出级 偏置电路 偏置电路：为各级放大电路设置合适的静态工作点。采 用电流源电路。 输入级：前置级，多采用差分放大电路。要求R大，A。 大，A小，输入端耐压高。 中间级：主放大级，多采用共射放大电路。要求有足够 的放大能力。 输出级：功率级，多采用准互补输出级。要求R。小，最 大不失真输出电压尽可能大
集成运放电路四个组成部分的作用 前置级，多采用差分放大电路。要求Ri大，Ad 大， Ac小，输入端耐压高。 主放大级，多采用共射放大电路。要求有足够 的放大能力。 功率级，多采用准互补输出级。要求Ro小，最 大不失真输出电压尽可能大。 为各级放大电路设置合适的静态工作点。采 用电流源电路
简单的集成运放电路结构 o+Ucc 反相 输入端 输出端 同相 输入端 EE 输入级 ·中间级'输出级 利用差分电路提高 电压跟随器以降 共模抑制比和电路 共射放大电路提 低输出电阻，提 性能 高电压增益 高带负载能力
简单的集成运放电路结构 +UCC –UEE u– u+ 同相 输入端 反相 输入端 uo 输出端 输入级 中间级 输出级 利用差分电路提高 共模抑制比和电路 性能 共射放大电路提 高电压增益 电压跟随器以降 低输出电阻，提 高带负载能力

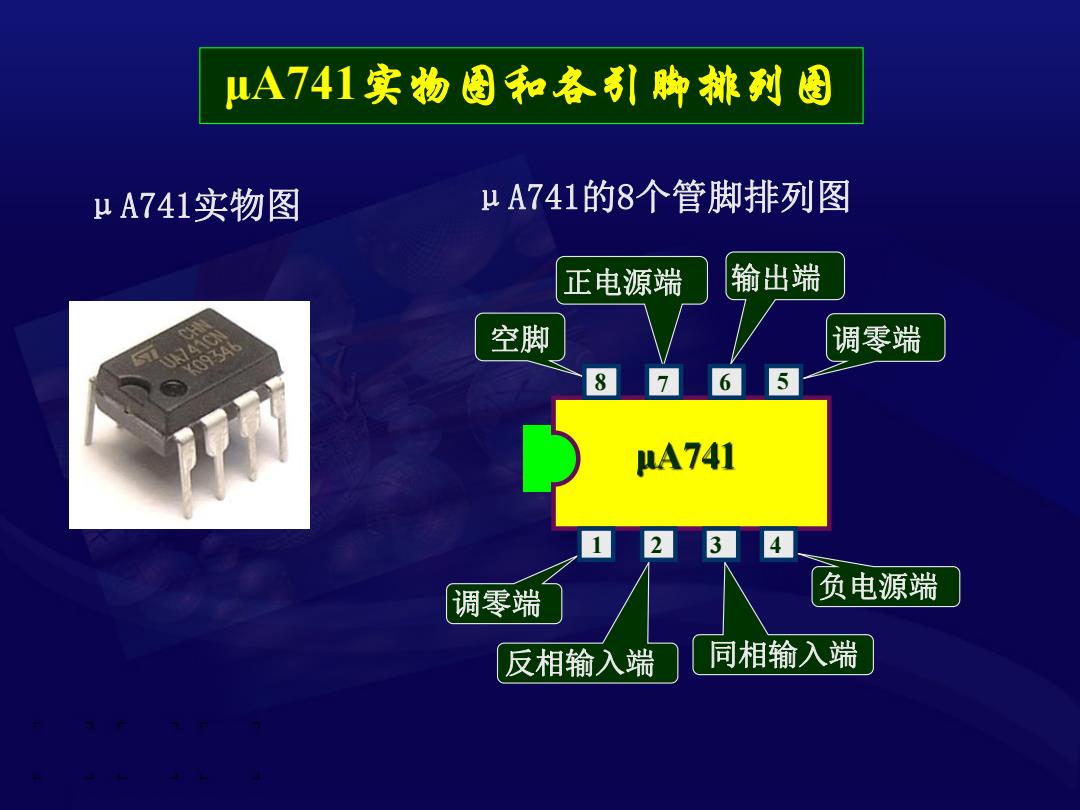

A741实物图和各引肿排列图 μA741实物图 μA741的8个管脚排列图 正电源端 输出端 空脚 调零端 8■65 A741 2 3 4 调零端 负电源端 反相输入端 同相输入端
μA741实物图和各引脚排列图 μA741实物图 μA741的8个管脚排列图 调零端 反相输入端 同相输入端 负电源端 调零端 正电源端 输出端 空脚 1 2 3 4 8 7 6 5
μA741集成运放外部接线图 7+12V 反相输入端20 。6输出端子 同相输入端 管脚1和5分别与调零电位 器的两个固定端相连 调零电位器 调零电位器的可调 -12V 端与管脚4相连
反相输入端 μA741集成运放外部接线图 同相输入端 12V 12V 输出端子 调零电位器 管脚1和5分别与调零电位 器的两个固定端相连 调零电位器的可调 端与管脚4相连 ∞ 6 5 1 3 7 2 4
