第四章集成运算放大器
第四章 集成运算放大器

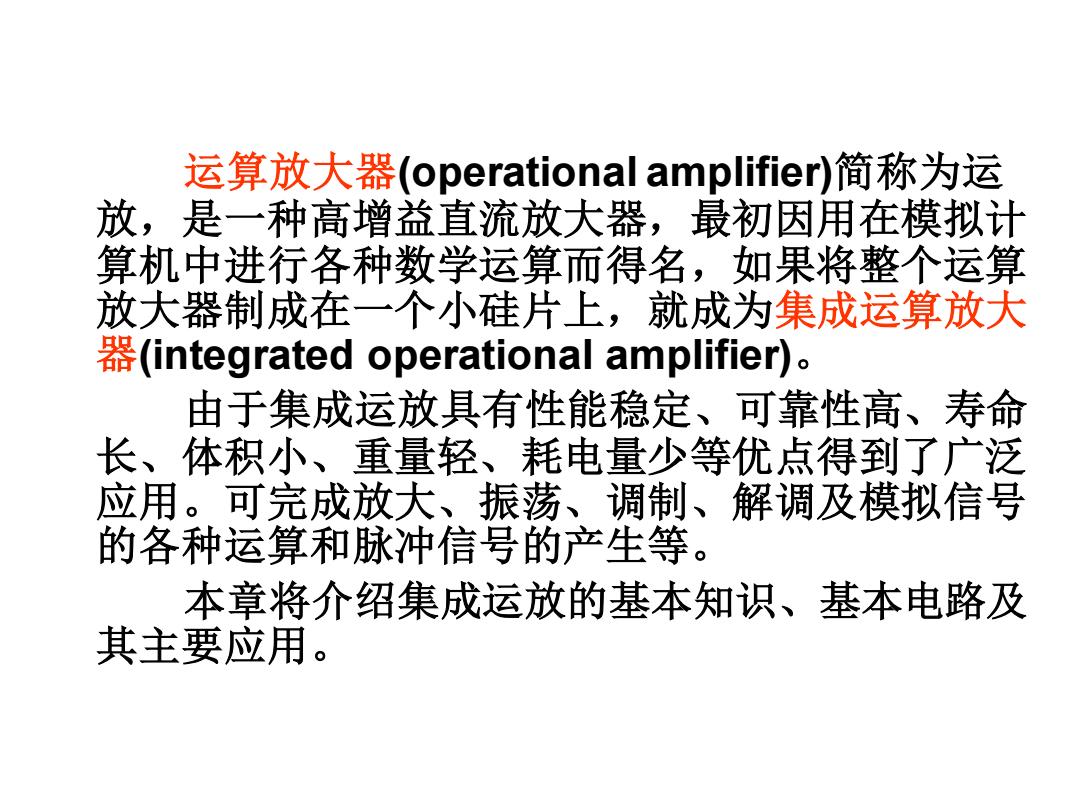

运算放大器(operational amplifier)简称为运 放，是一种高增益直流放大器，最初因用在模拟计 算机中进行各种数学运算而得名，如果将整个运算 放大器制成在一个小硅片上，就成为集成运算放大 器(integrated operational amplifier)。 由于集成运放具有性能稳定、可靠性高、寿命 长、体积小、重量轻、耗电量少等优点得到了广泛 应用。可完成放大、振荡、调制、解调及模拟信号 的各种运算和脉冲信号的产生等。 本章将介绍集成运放的基本知识、基本电路及 其主要应用
运算放大器(operational amplifier)简称为运 放，是一种高增益直流放大器，最初因用在模拟计 算机中进行各种数学运算而得名，如果将整个运算 放大器制成在一个小硅片上，就成为集成运算放大 器(integrated operational amplifier)。 由于集成运放具有性能稳定、可靠性高、寿命 长、体积小、重量轻、耗电量少等优点得到了广泛 应用。可完成放大、振荡、调制、解调及模拟信号 的各种运算和脉冲信号的产生等。 本章将介绍集成运放的基本知识、基本电路及 其主要应用

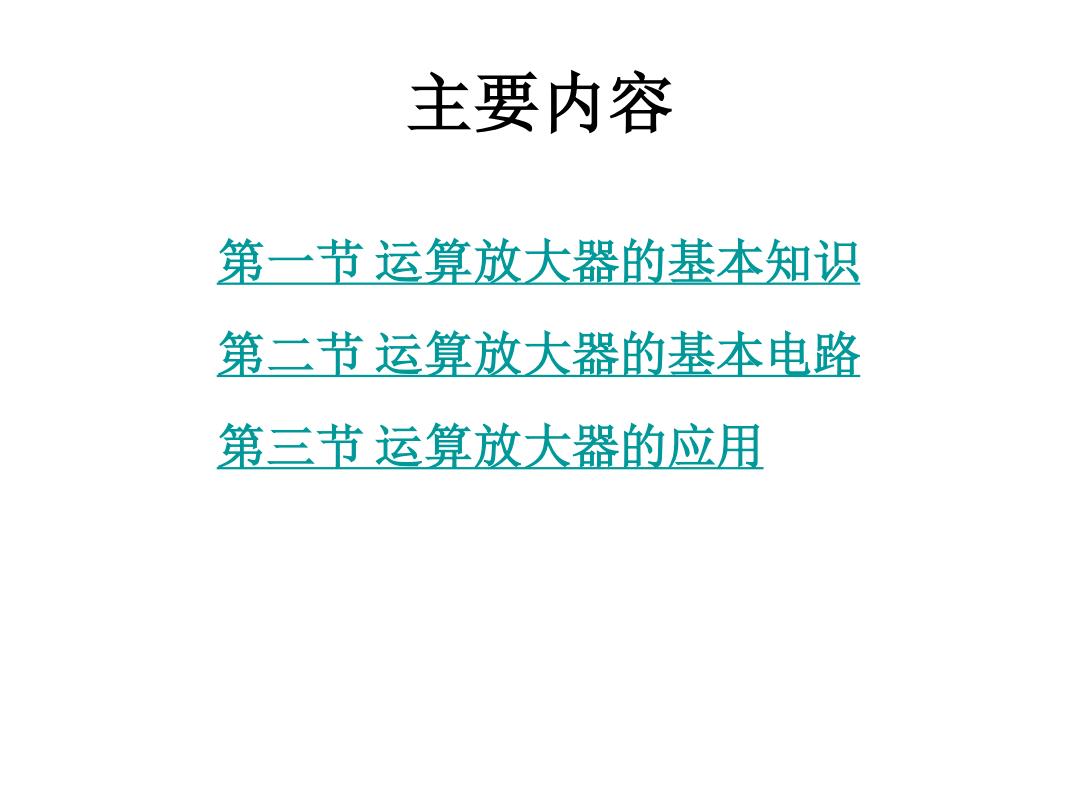

主要内容 第一节运算放大器的基本知识 第二节运算放大器的基本电路 第三节运算放大器的应用
主要内容 第一节 运算放大器的基本知识 第二节 运算放大器的基本电路 第三节 运算放大器的应用

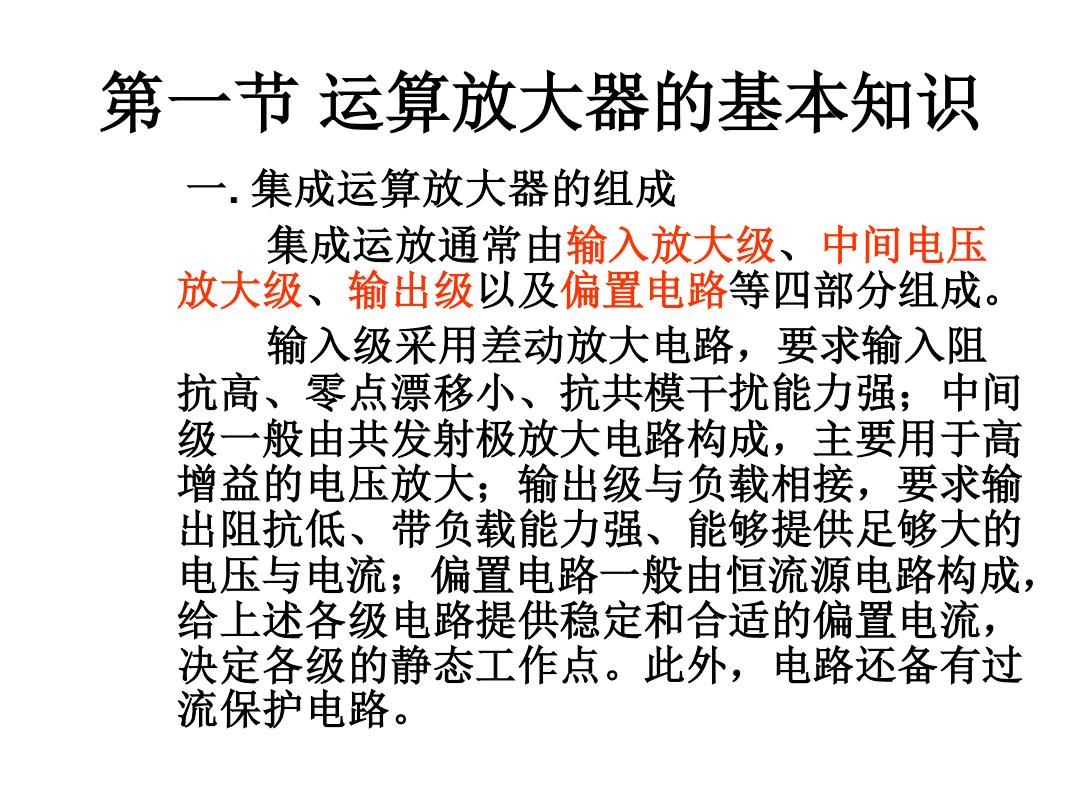

第一节运算放大器的基本知识 一.集成运算放大器的组成 集成运放通常由输入放大级、中间电压 放大级、输出级以及偏置电路等四部分组成。 输入级采用差动放大电路，要求输入阻 抗高、零点漂移小、抗共模干扰能力强；中间 级一般由共发射极放大电路构成，主要用于高 增益的电压放大；输出级与负载相接，要求输 出阻抗低、带负载能力强、能够提供足够大的 电压与电流；偏置电路一般由恒流源电路构成， 给上述各级电路提供稳定和合适的偏置电流， 决定各级的静态工作点。此外，电路还备有过 流保护电路
第一节 运算放大器的基本知识 一. 集成运算放大器的组成 集成运放通常由输入放大级、中间电压 放大级、输出级以及偏置电路等四部分组成。 输入级采用差动放大电路，要求输入阻 抗高、零点漂移小、抗共模干扰能力强；中间 级一般由共发射极放大电路构成，主要用于高 增益的电压放大；输出级与负载相接，要求输 出阻抗低、带负载能力强、能够提供足够大的 电压与电流；偏置电路一般由恒流源电路构成， 给上述各级电路提供稳定和合适的偏置电流， 决定各级的静态工作点。此外，电路还备有过 流保护电路
集成运放的基本组成 输入端 输入级 中间级 输出级 输出端 偏置 电路
集成运放的基本组成
