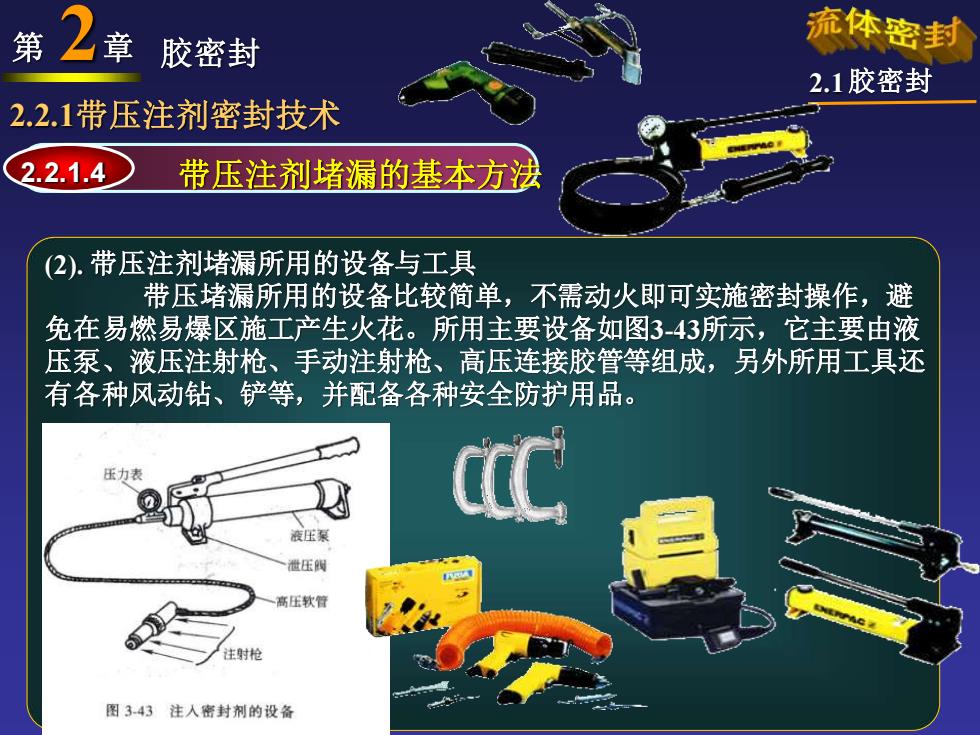

第 章 胶密封 恋体密封 2.1胶密封 2.2.1带压注剂密封技术 2.2.1.4 带压注剂堵漏的基本方法 (2).带压注剂堵漏所用的设备与工具 带压堵漏所用的设备比较简单，不需动火即可实施密封操作，避 免在易燃易爆区施工产生火花。所用主要设备如图3-43所示，它主要由液 压泵、液压注射枪、手动注射枪、高压连接胶管等组成，另外所用工具还 有各种风动钻、铲等，并配备各种安全防护用品。 压力表 液压累 世压阀 高任软管 注射枪 图343注人密封剂的设备
2.2.1带压注剂密封技术 第 2章 2.1 胶密封 (2). 带压注剂堵漏所用的设备与工具 带压堵漏所用的设备比较简单，不需动火即可实施密封操作，避 免在易燃易爆区施工产生火花。所用主要设备如图3-43所示，它主要由液 压泵、液压注射枪、手动注射枪、高压连接胶管等组成，另外所用工具还 有各种风动钻、铲等，并配备各种安全防护用品。 胶密封 2.2.1.4 带压注剂堵漏的基本方法

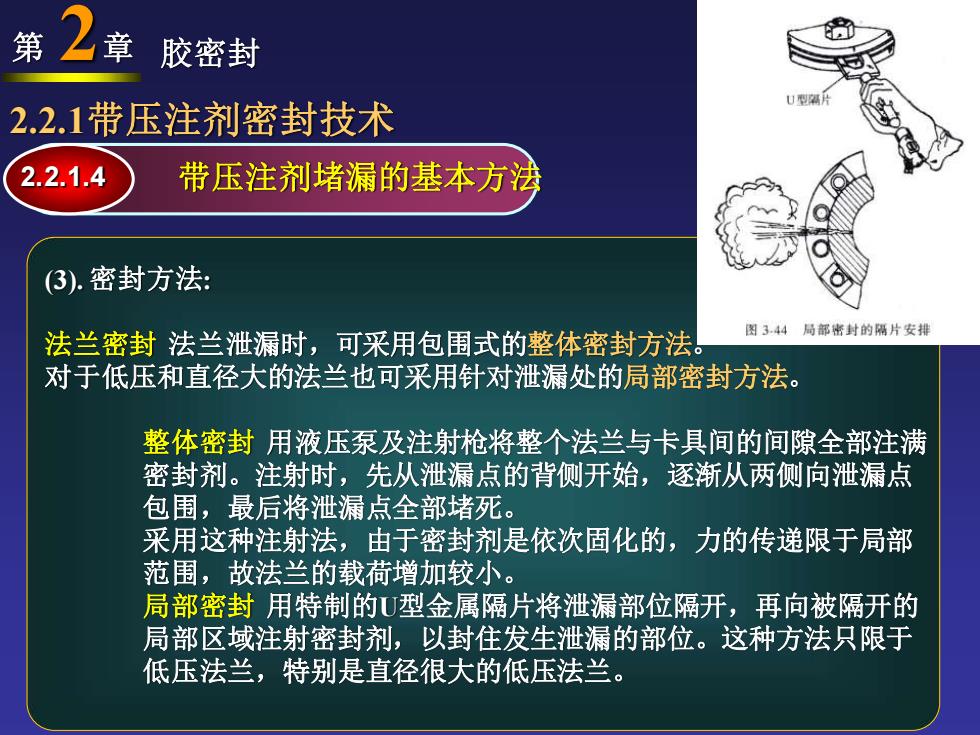

第 章 胶密封 U型 2.2.1带压注剂密封技术 2.2.1.4 带压注剂堵漏的基本方法 3).密封方法： 法兰密封法兰泄漏时，可采用包围式的整体密封方法。 图344局部密封的隔片安排 对于低压和直径大的法兰也可采用针对泄漏处的局部密封方法。 整体密封用液压泵及注射枪将整个法兰与卡具间的间隙全部注满 密封剂。注射时，先从泄漏点的背侧开始，逐渐从两侧向泄漏点 包围，最后将泄漏点全部堵死。 采用这种注射法，由于密封剂是依次固化的，力的传递限于局部 范围，故法兰的载荷增加较小。 局部密封用特制的U型金属隔片将泄漏部位隔开，再向被隔开的 局部区域注射密封剂，以封住发生泄漏的部位。这种方法只限于 低压法兰，特别是直径很大的低压法兰
2.2.1带压注剂密封技术 第 2章 2.1 胶密封 (3). 密封方法: 法兰密封 法兰泄漏时，可采用包围式的整体密封方法。 对于低压和直径大的法兰也可采用针对泄漏处的局部密封方法。 整体密封 用液压泵及注射枪将整个法兰与卡具间的间隙全部注满 密封剂。注射时，先从泄漏点的背侧开始，逐渐从两侧向泄漏点 包围，最后将泄漏点全部堵死。 采用这种注射法，由于密封剂是依次固化的，力的传递限于局部 范围，故法兰的载荷增加较小。 局部密封 用特制的U型金属隔片将泄漏部位隔开，再向被隔开的 局部区域注射密封剂，以封住发生泄漏的部位。这种方法只限于 低压法兰，特别是直径很大的低压法兰。 胶密封 2.2.1.4 带压注剂堵漏的基本方法

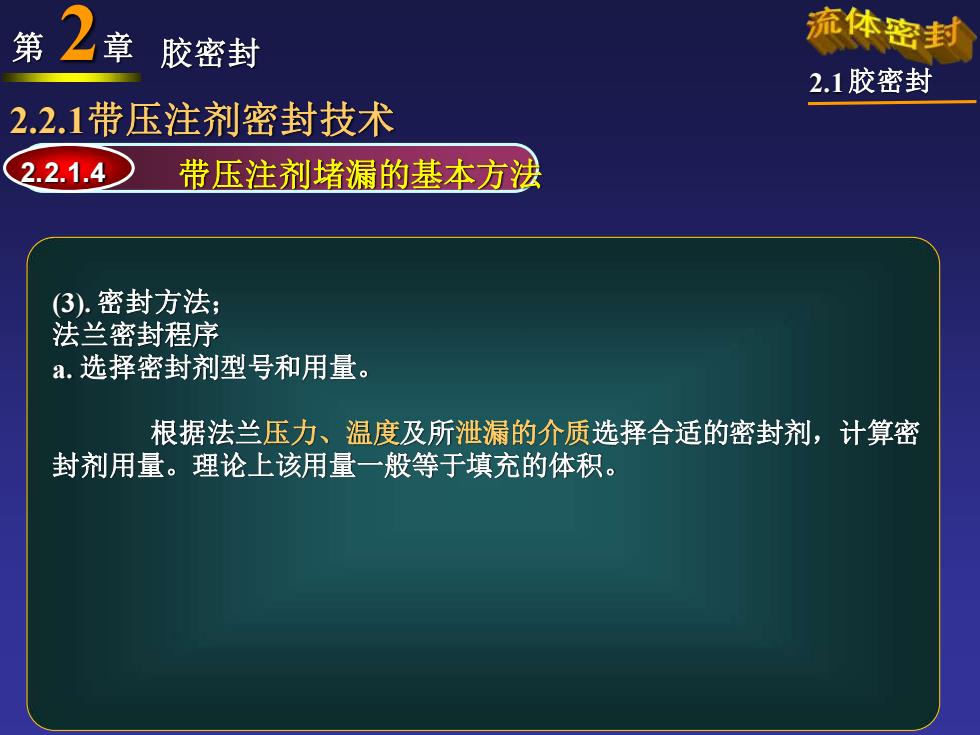

第 章 胶密封 迹体密封 2.1胶密封 2.2.1带压注剂密封技术 2.2.1.4 带压注剂堵漏的基本方法 3).密封方法： 法兰密封程序 a.选择密封剂型号和用量。 根据法兰压力、温度及所泄漏的介质选择合适的密封剂，计算密 封剂用量。理论上该用量一般等于填充的体积
2.2.1带压注剂密封技术 第 2章 2.1 胶密封 (3). 密封方法； 法兰密封程序 a. 选择密封剂型号和用量。 根据法兰压力、温度及所泄漏的介质选择合适的密封剂，计算密 封剂用量。理论上该用量一般等于填充的体积。 胶密封 2.2.1.4 带压注剂堵漏的基本方法
