第四章受弯构件的斜截面承载力 4.2斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.1腹剪斜裂缝和弯剪斜裂缝 腹剪斜裂缝 斜裂缝 弯剪斜裂缝 4.2斜裂缝、剪跨比及斜截面受剪破坏形态
第四章 受弯构件的斜截面承载力 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.1 腹剪斜裂缝和弯剪斜裂缝 斜裂缝 腹剪斜裂缝 弯剪斜裂缝
第四章受弯构件的斜截面承载力 4.2斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.2剪跨比 剪跨 承受集中荷载的简支梁中，最外侧的 集中力到临近支座的距离a称为剪跨 剪跨比一1 剪跨a与梁截面有效高度的比值，用入表示 a 入=a/ho 广义剪跨比 入=M/Vhg) 4.2斜裂缝、剪跨比及斜截面受剪破坏形态
第四章 受弯构件的斜截面承载力 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.2 剪跨比 剪跨 承受集中荷载的简支梁中，最外侧的 集中力到临近支座的距离a称为剪跨 剪跨比 剪跨a与梁截面有效高度的比值，用λ表示 a b b b a F F F F λ＝a/h0 λ＝M/(Vh0 ) 广义剪跨比
第四章受弯构件的斜截面承载力 4.2斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.2剪跨比 剪跨比反映了截面上正应力σ与剪应力τ的相对比值， 在定程度上也反映了截面上弯矩与剪力的相对比值。 剪跨比对无腹筋梁的斜截面受剪破坏形态有着决定性 的影响；对斜截面受剪承载力也有极其重要的影响。 4.2斜裂缝、剪跨比及斜截面受剪破坏形态
第四章 受弯构件的斜截面承载力 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.2 剪跨比 剪跨比反映了截面上正应力σ与剪应力τ的相对比值， 在定程度上也反映了截面上弯矩与剪力的相对比值。 剪跨比对无腹筋梁的斜截面受剪破坏形态有着决定性 的影响；对斜截面受剪承载力也有极其重要的影响
第四章受弯构件的斜截面承载力 4.2斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.3斜截面受剪破坏的主要形态 斜压破坏 入<1 无腹筋梁的斜截 剪压破坏 1≤λ≤3 面受剪破坏形态 斜拉破坏 λ>3 斜压破坏 剪压破坏 斜拉破坏 4.2斜裂缝、剪跨比及斜截面受剪破坏形态
第四章 受弯构件的斜截面承载力 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.3 斜截面受剪破坏的主要形态 无腹筋梁的斜截 面受剪破坏形态 斜压破坏 剪压破坏 斜拉破坏 λ＜1 1 ≤ λ ≤3 λ ＞3 斜压破坏 剪压破坏 斜拉破坏

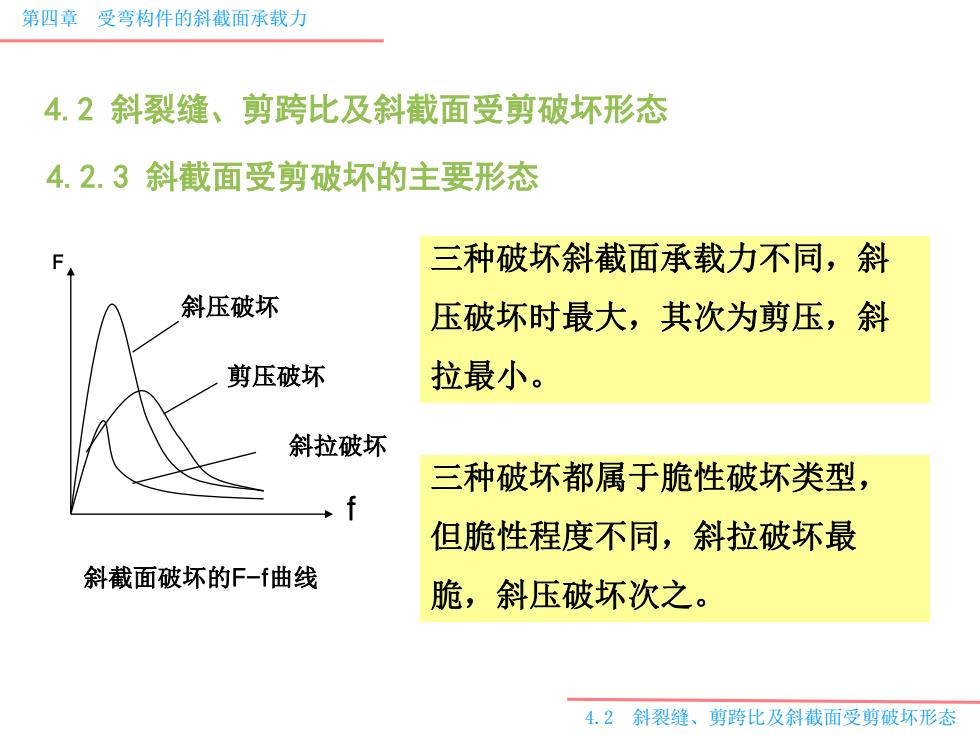

第四章受弯构件的斜截面承载力 4.2斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.3斜截面受剪破坏的主要形态 三种破坏斜截面承载力不同，斜 斜压破坏 压破坏时最大，其次为剪压，斜 剪压破坏 拉最小。 斜拉破坏 三种破坏都属于脆性破坏类型， 但脆性程度不同，斜拉破坏最 斜截面破坏的F-f曲线 脆，斜压破坏次之。 4.2斜裂缝、剪跨比及斜截面受剪破坏形态
第四章 受弯构件的斜截面承载力 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.3 斜截面受剪破坏的主要形态 斜压破坏 剪压破坏 斜拉破坏 三种破坏斜截面承载力不同，斜 压破坏时最大，其次为剪压，斜 拉最小。 三种破坏都属于脆性破坏类型， 但脆性程度不同，斜拉破坏最 脆，斜压破坏次之。 F f 斜截面破坏的F-f曲线
